9层中高层综合医院给排水及消防施工图3713860611文件大小:5.14M图纸张数:42张推荐人:time6所属分类:给水排水
分 享
下  载
消防设计:室外消火栓系统,室内消火栓系统,喷淋系统生活供水设计:排水设计 :污水系统,废水系统,雨水系统生产供水设计:排水技术:重力排水供水分区 :供水方式 :供水体制:室外消火栓水量:30L/S室外消火栓水量:40L/S建筑面积:19562.6㎡建筑高度:44m地上层数:9层地下层数:2层高度类别:中高层图纸深度:施工项目地址:山西省设计时间:2019

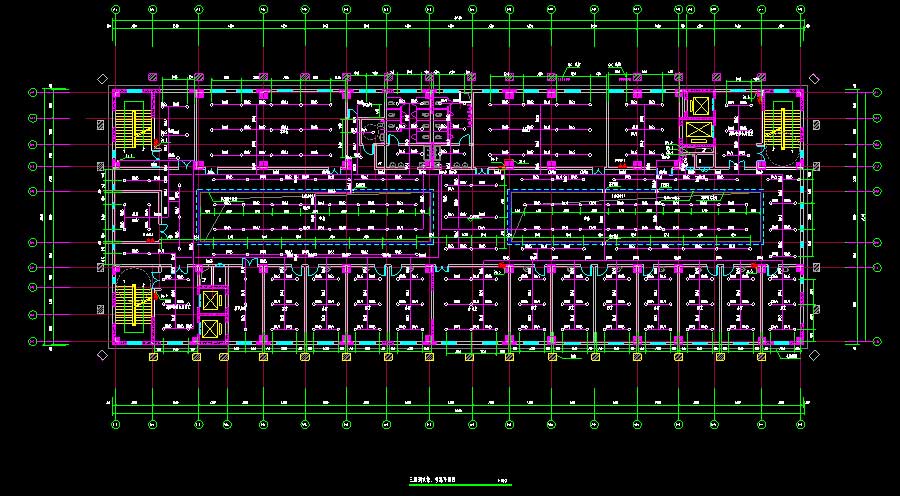

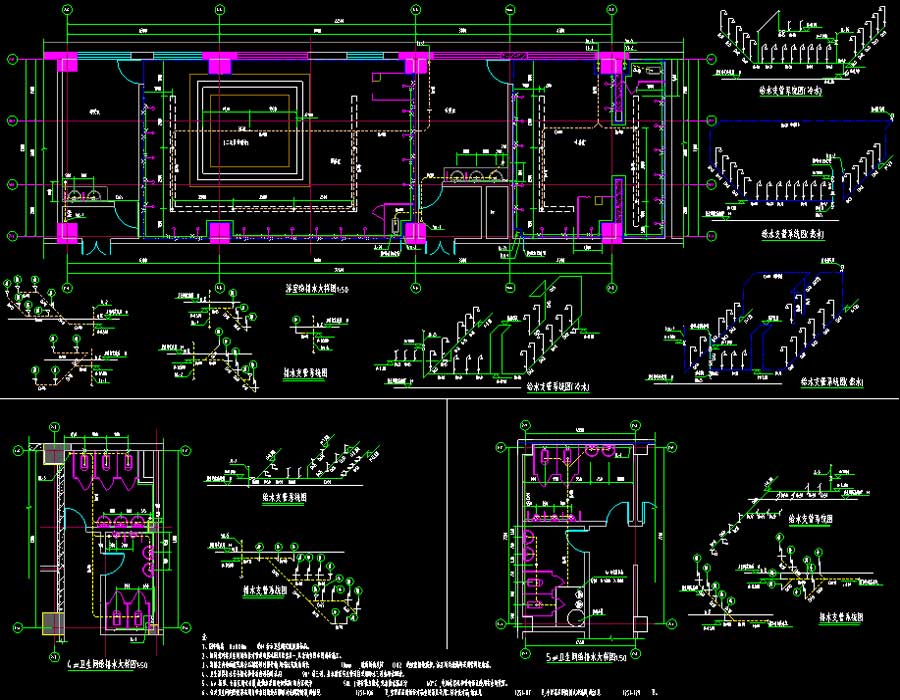

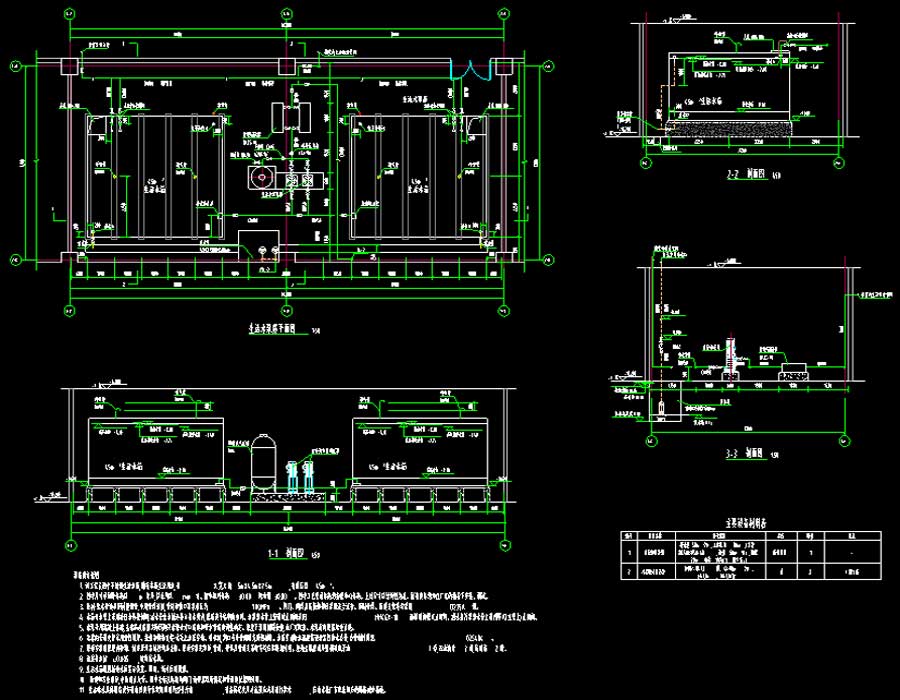

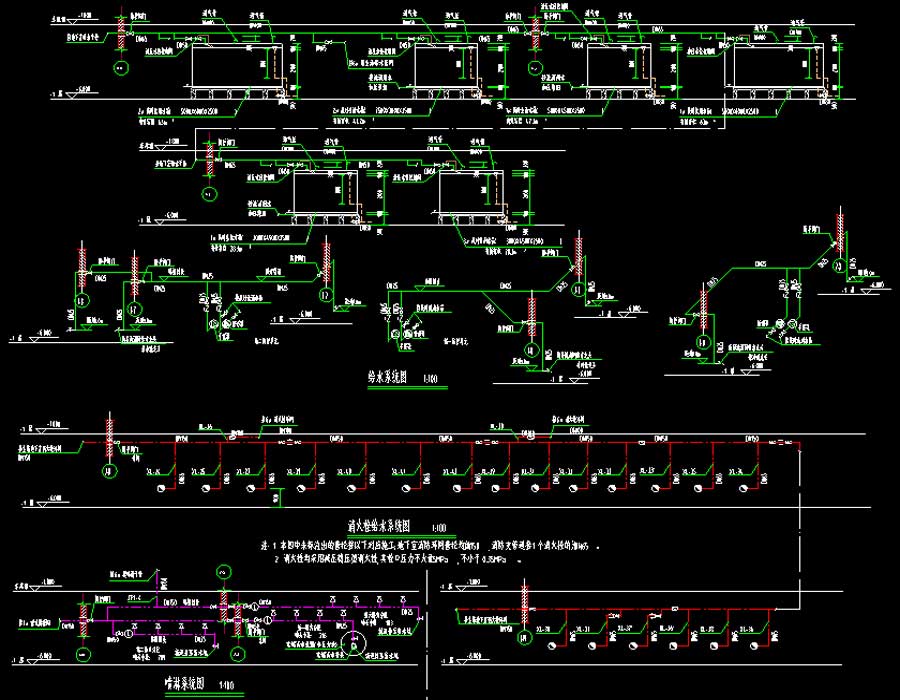

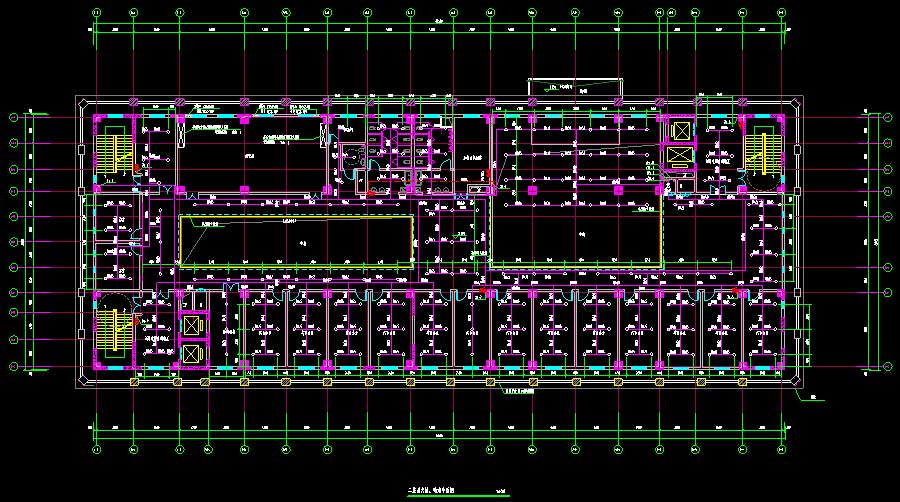

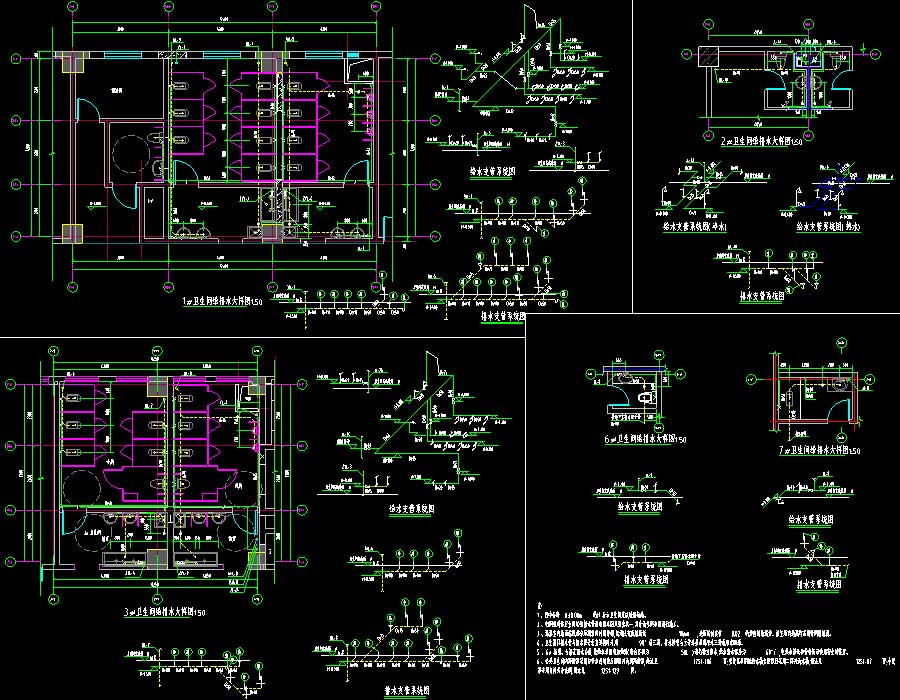

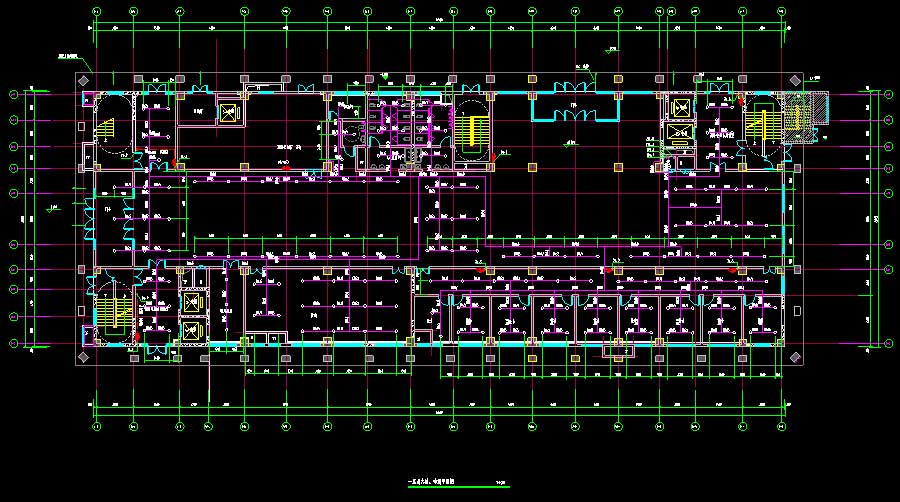

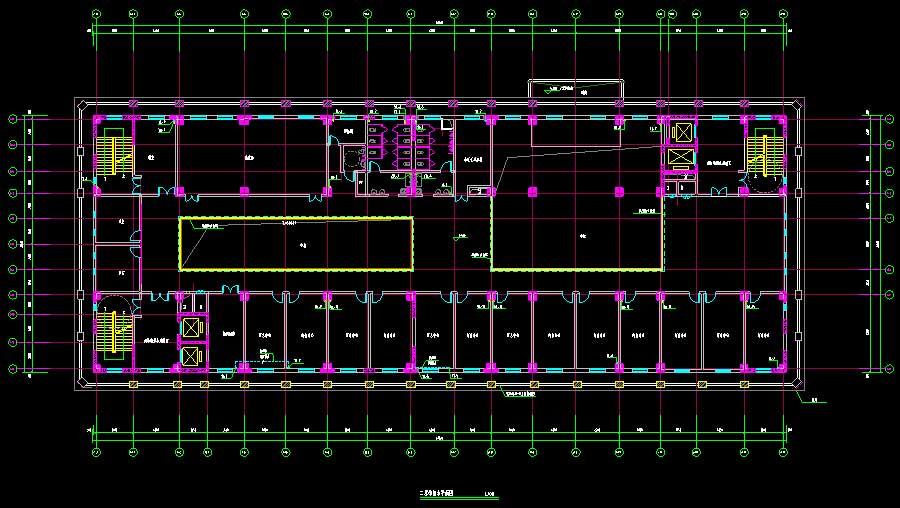

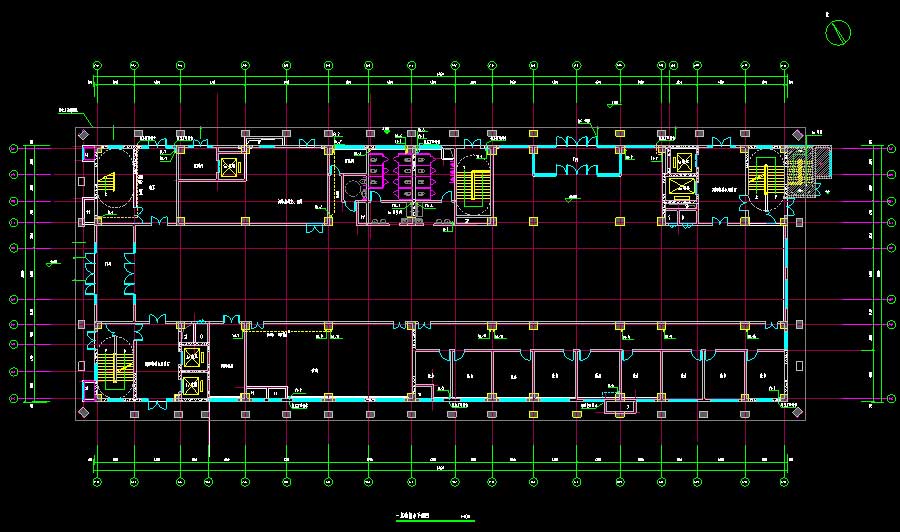

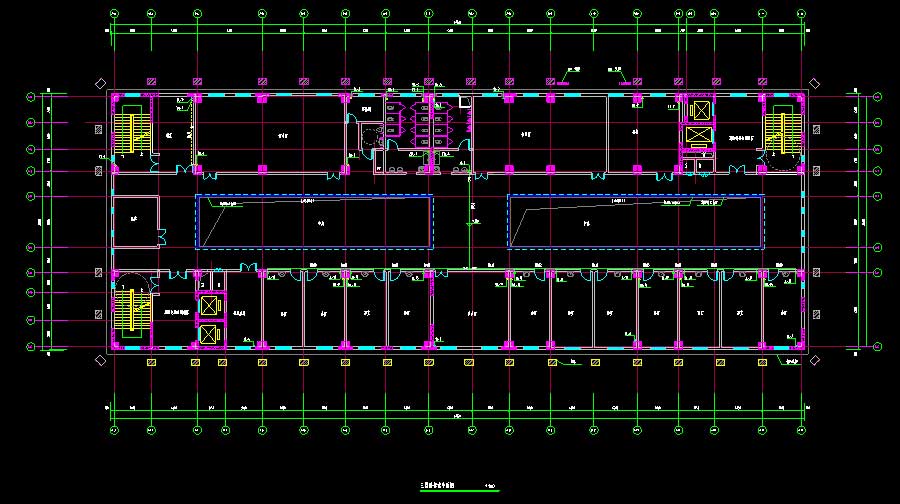

说明:某中高层综合医院给排水及消防施工图,抗震设防烈度为8度,主要结构形式为框架剪力墙结构。建筑高度为44米,地上9层,地下2层,室内外高差0.3米。地下二层为设备用房,地下一层为厨房、食堂,地下二层层高为4.2米,地下一层为6米,一层为医务办公、诊室、科研教学、会诊中心、科研教学、监控机房、会议室等;一层层高5.4米,二层~八层为4.3米,九层为8.5米,机房层层高4.2米。总建筑面积为19562.6平方米,建筑体积约为7.38万立方米。图纸内容含:给排水说明,生活水泵房给排水大样图,消防水泵房给排水大样图,卫生间给排水大样图,屋顶消防水箱间给排水大样图,人防层排水系统图,集水坑排水系统图,人防区给水系统图、消火栓给水系统图、喷淋系统图,生活给水系统图,直饮水给水系统图,热水给水系统图,排水系统图,排水系统图,喷淋系统图,给排水平面图,消火栓、喷淋平面图,地下层给排水平面图,地下层喷淋、消火栓平面图。
