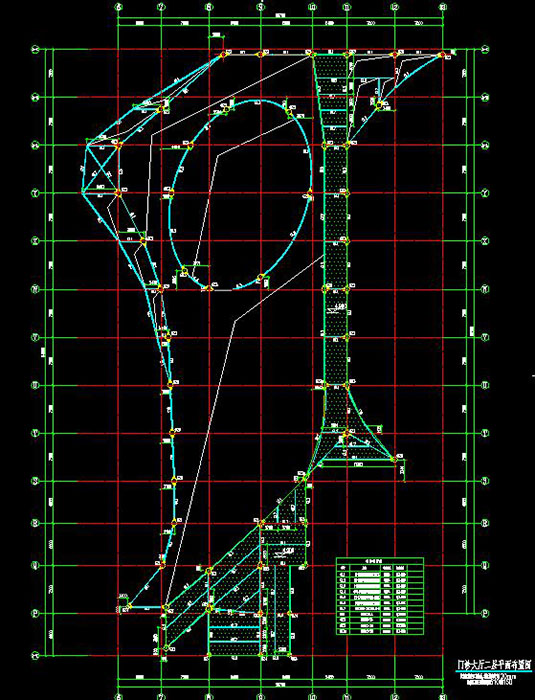

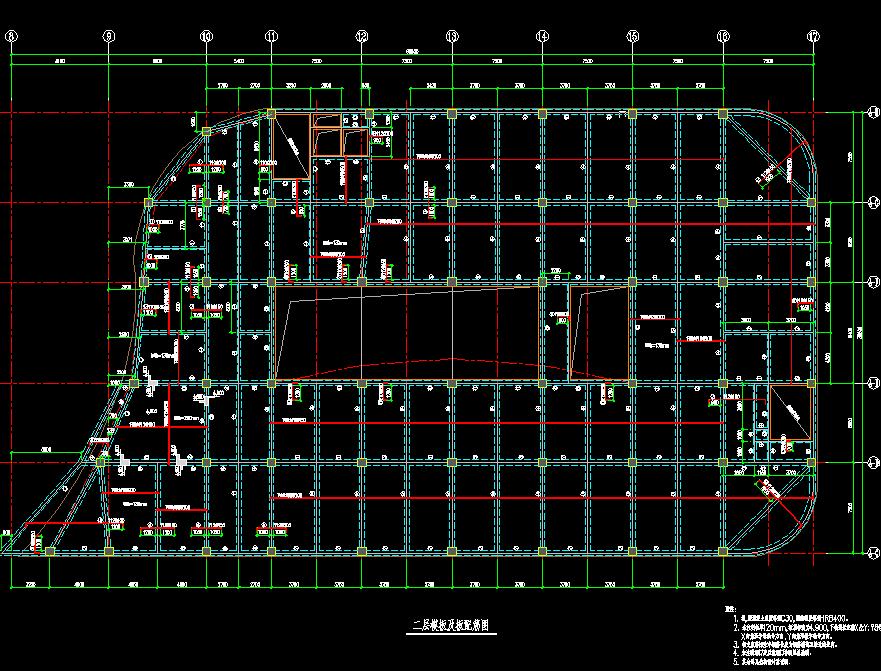

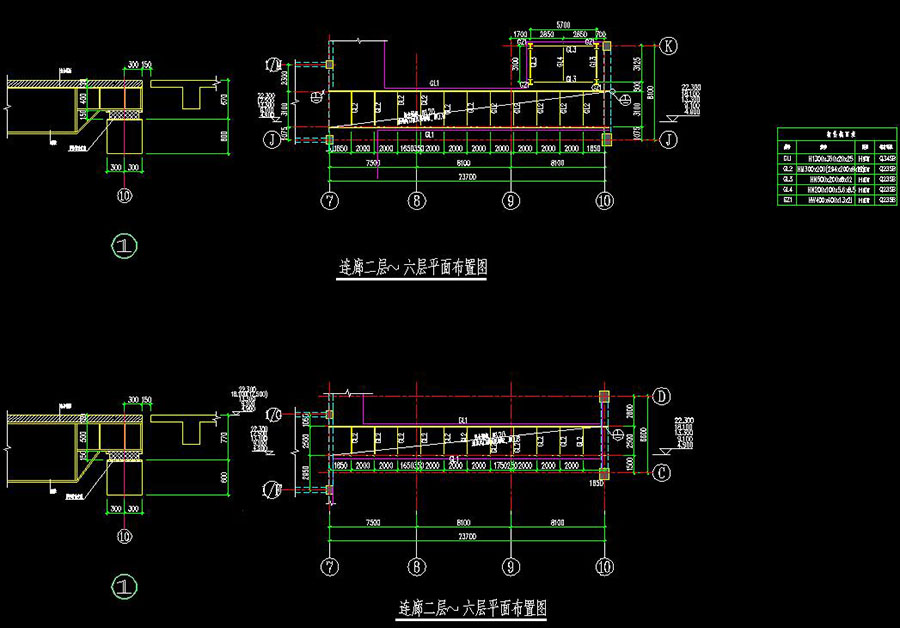

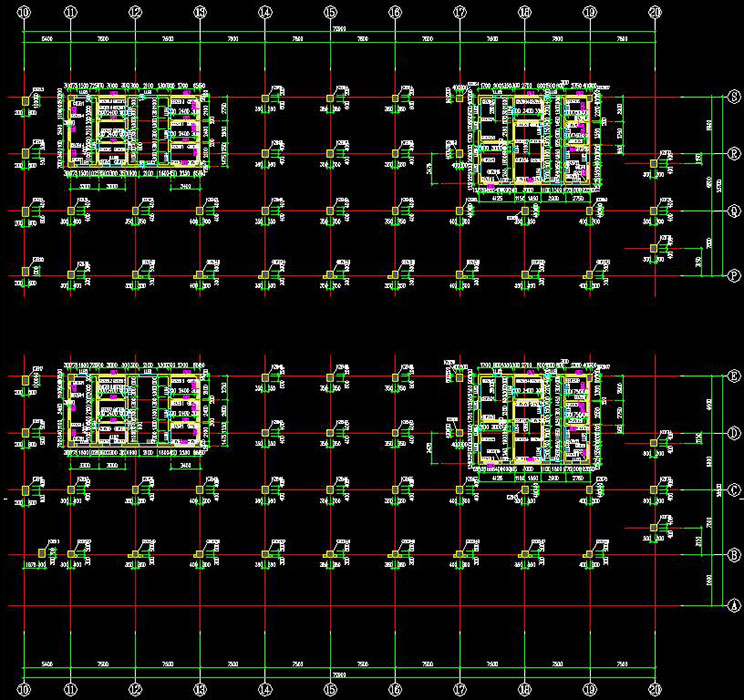

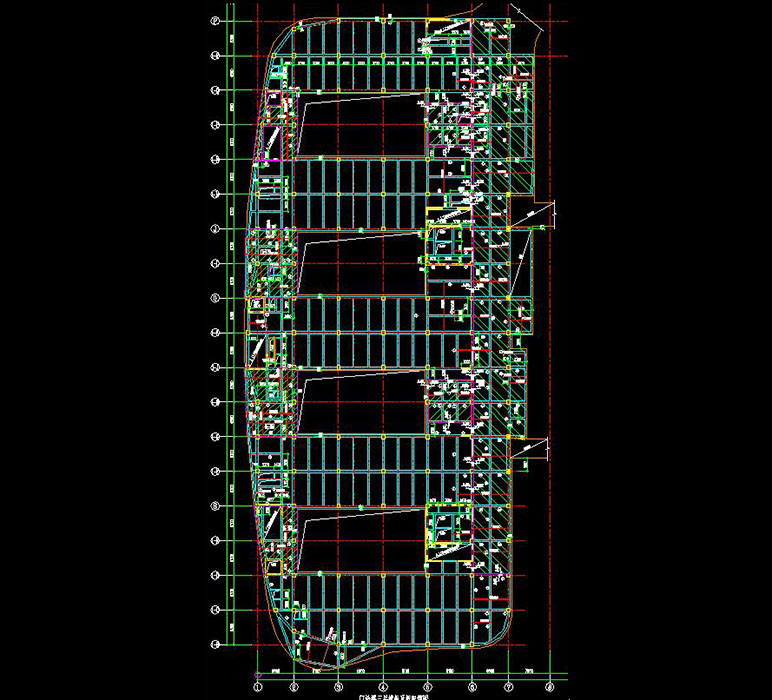

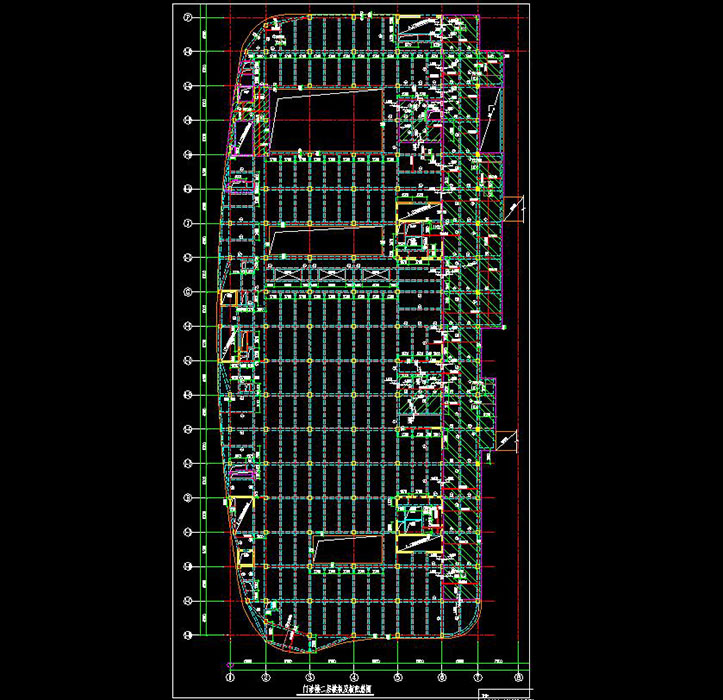

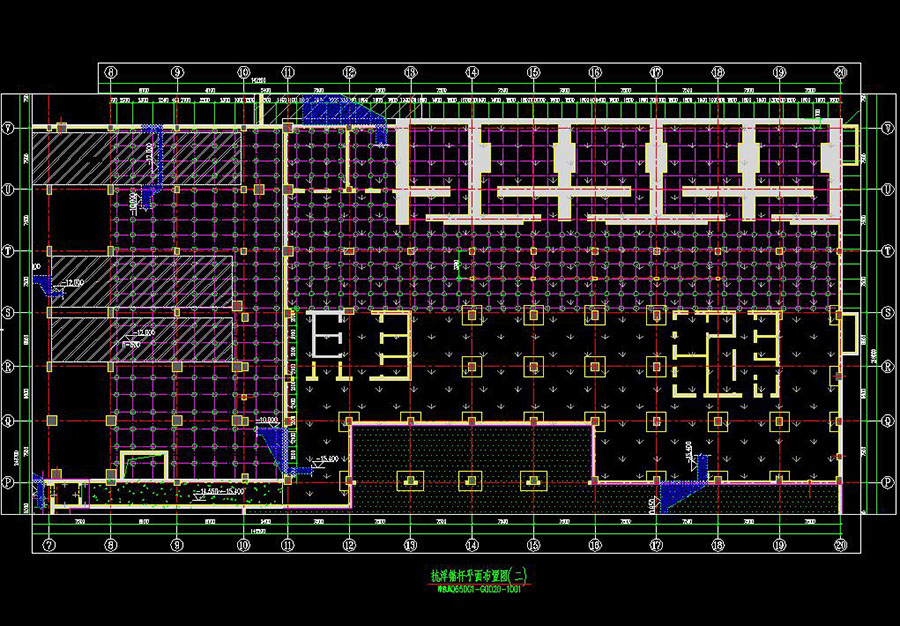

说明:本工程为定向安置房配套医院建设工程医疗综合楼项目,医疗综合楼由门诊楼、住院楼、门诊大厅及科研楼四部分组成,门诊楼与医技楼通过连廊连接。本工程地下3层,地上:门诊楼5层,局部6层;住院楼14层,局部15层;门诊大厅为一层通高,局部有三层走廊;科研楼3层,局部4层。房屋高度分别为:门诊楼22.4m,住院楼56.9m,门诊大厅17.6m,科研楼17.6m。门诊楼地下二层和三层平时为停车库,战时为甲类人防工程。地下三层为人防中心医院,核5常5级;地下二层为人防物资库和二等人员掩蔽所,核6常6级;结构形式:门诊楼及住院楼均为现浇混凝土框架剪力墙结构,门诊大厅为钢框架结构,科研楼为现浇混凝土框架结构。图纸包含:结构设计总说明,墙柱平面布置图,剪力墙墙柱表,各层模板及板配筋图,梁配筋图,地下室墙体详图,门诊大厅平面布置图,连廊结构图,抗浮锚杆平面布置图,基础平面布置图等
结构类型:框剪基础类型:筏基,独立抗震烈度:8度抗震风压:0.45kN/㎡雪压:0.4kN/㎡建筑面积:建筑高度:22.4,56.9,17.6,17.6m地上层数:6,15,1,4层地下层数:3层高度类别:图纸深度:施工项目地址:北京市设计时间:2015
