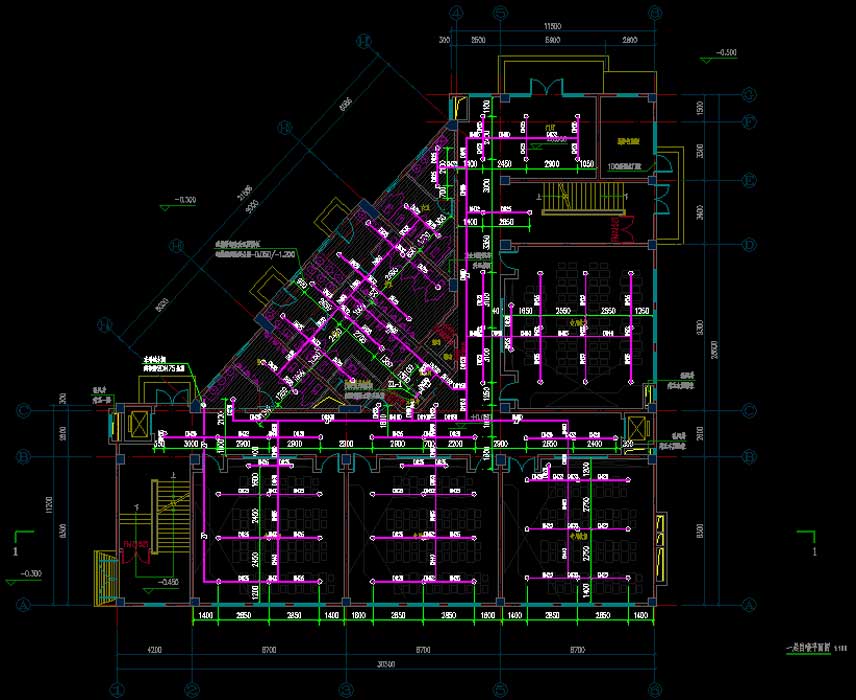

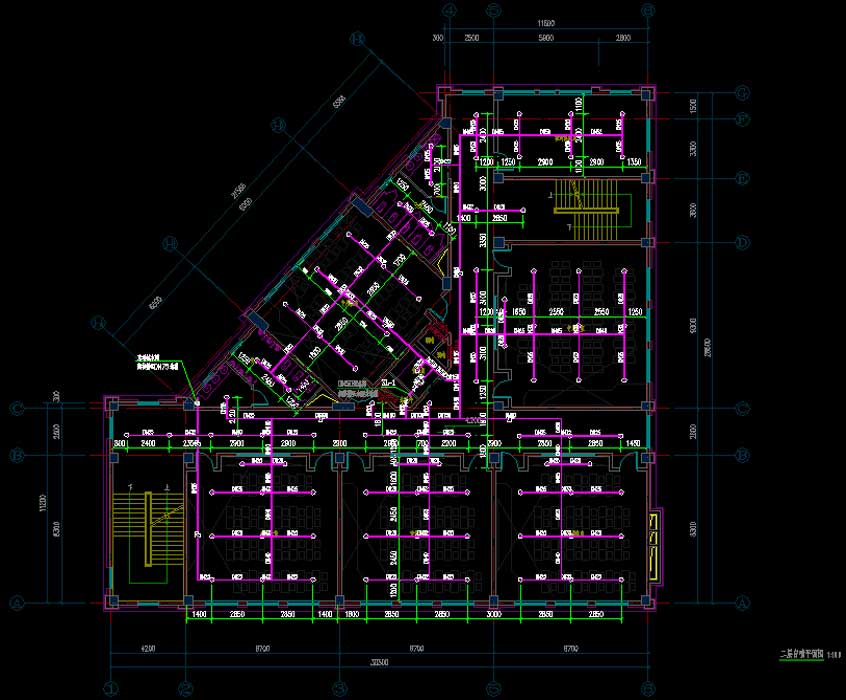

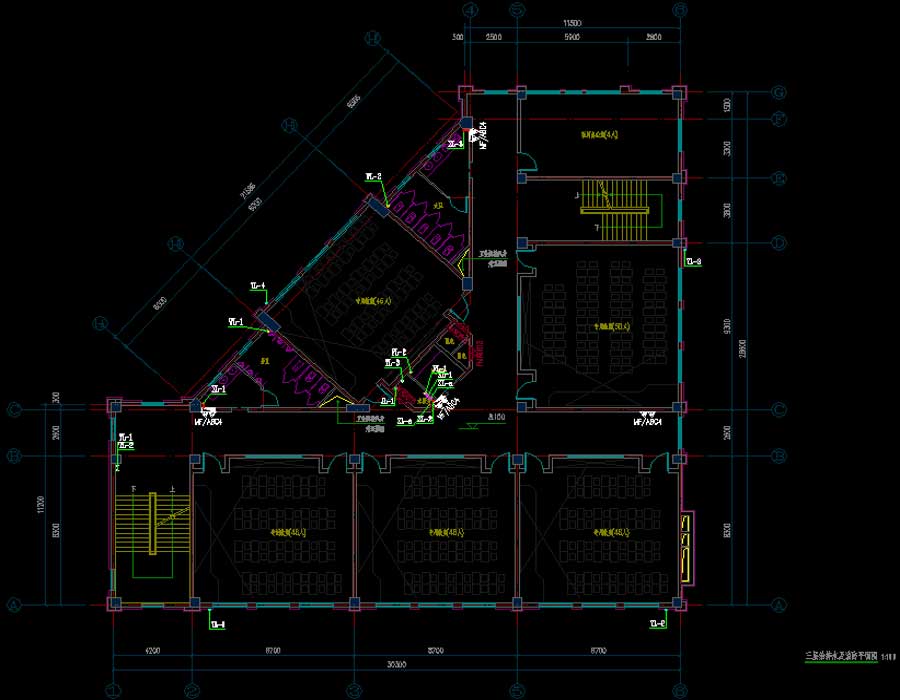

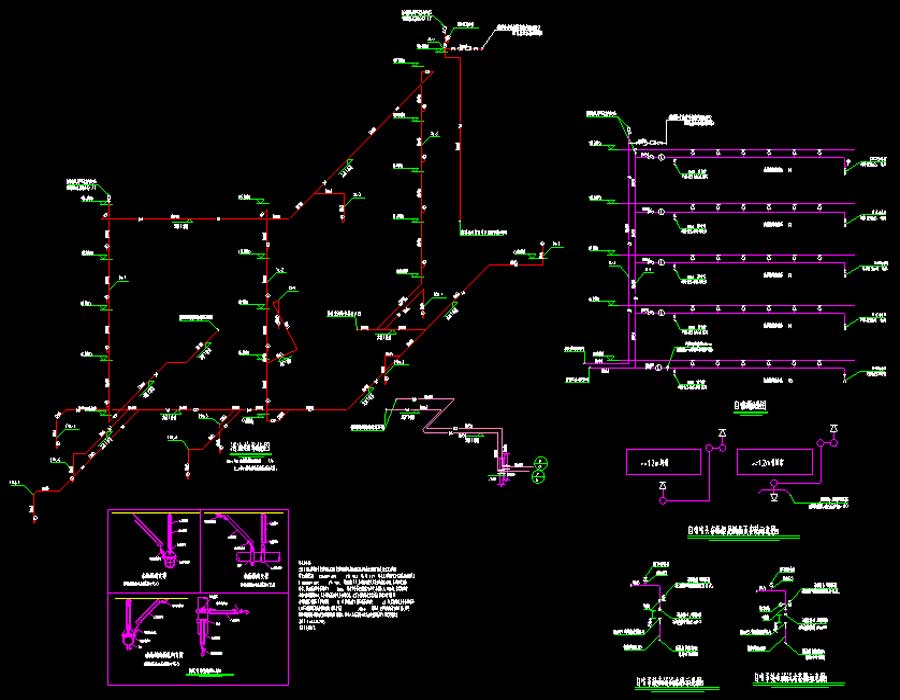

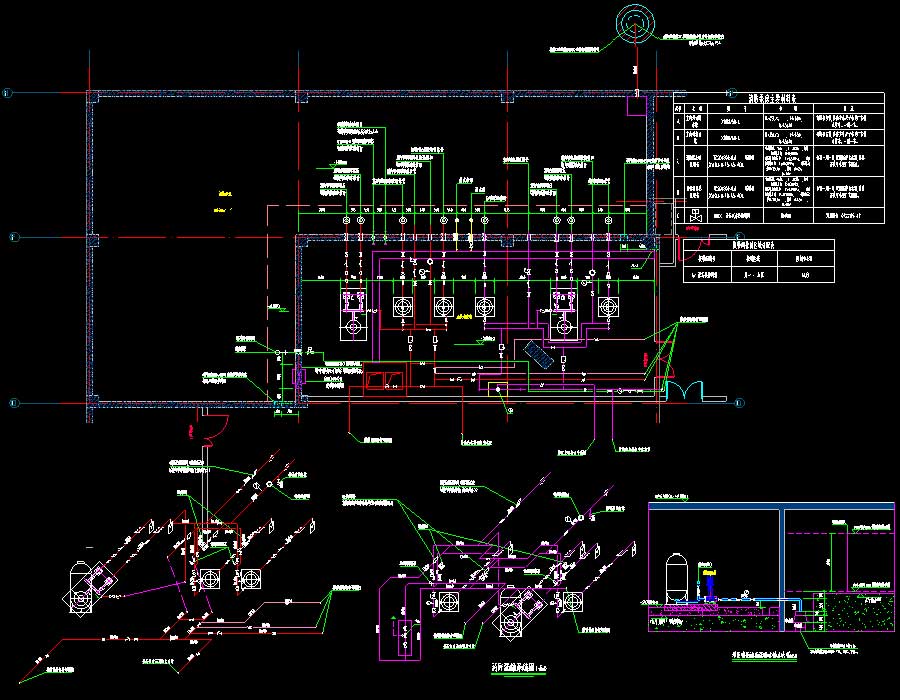

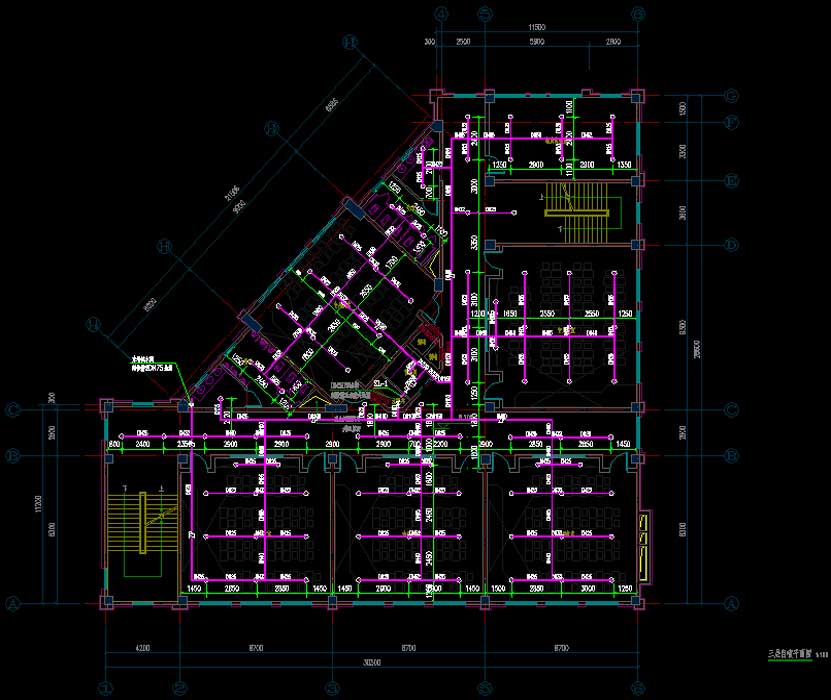

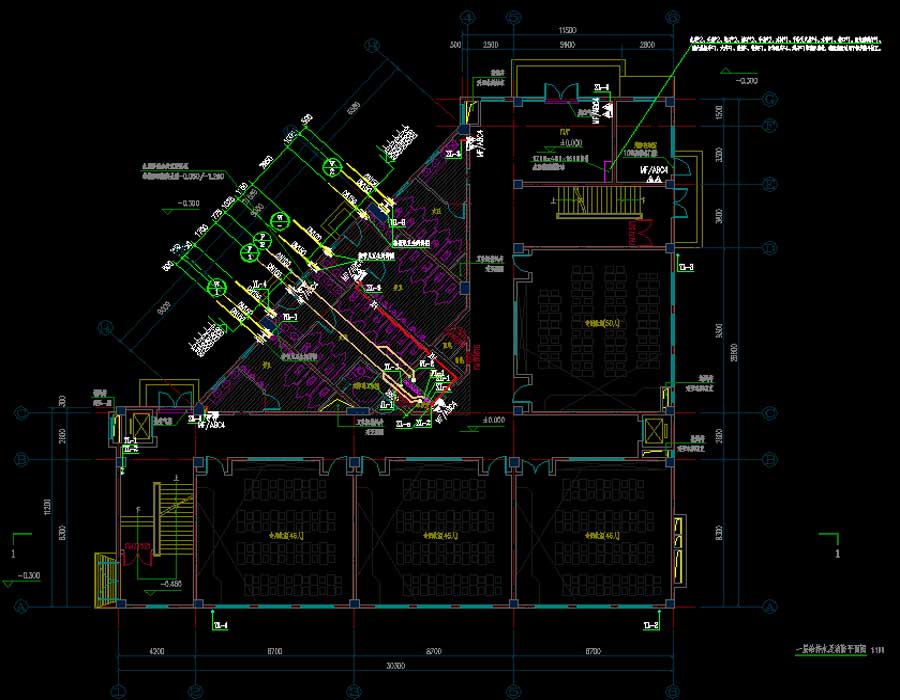

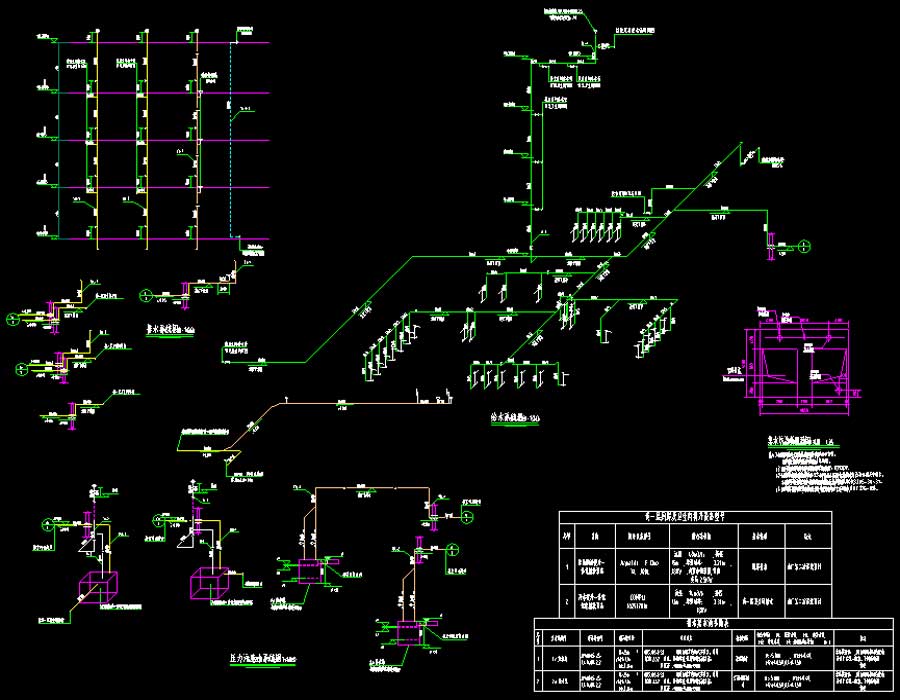

说明:某地多层小学给排水及消防施工图,抗震设防烈度为8度,主要结构形式为框架结构,建筑高度为17.1米,地上层数4层,地下层数为1层,总建筑面积为4033.12平方米。本设计范围包括建筑物外廓1.5米以内的给水排水、消防等管道系统。本工程设有生活给水系统、生活污水、废水系统、雨水系统、消火栓系统、自喷系统。无单独地库部分图纸。图纸内容含:给排水说明,给排水及消防平面图,屋顶给排水平面图,自喷平面图,消火栓系统图,自喷原理图,给水、排水、压力污废水系统图,消防水泵房详图,消防水箱间给排水详图,卫生间给水排水详图。
消防设计:室外消火栓系统,室内消火栓系统,喷淋系统生活供水设计:排水设计 :污水系统,废水系统,雨水系统生产供水设计:排水技术:重力排水供水方式 :供水体制:室外消火栓水量:15L/S室外消火栓水量:30L/S建筑面积:4033.12㎡建筑高度:17.1m地上层数:4层地下层数:1层高度类别:多层图纸深度:施工项目地址:山东省设计时间:2019
