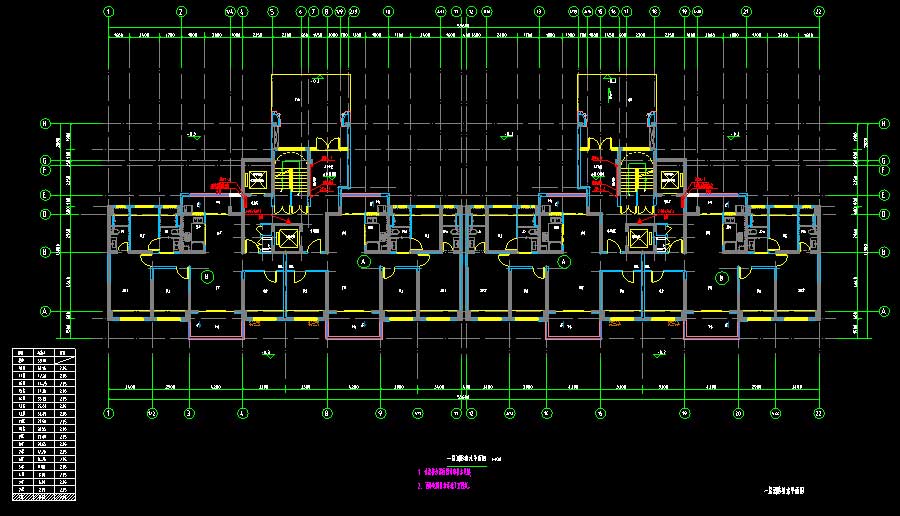

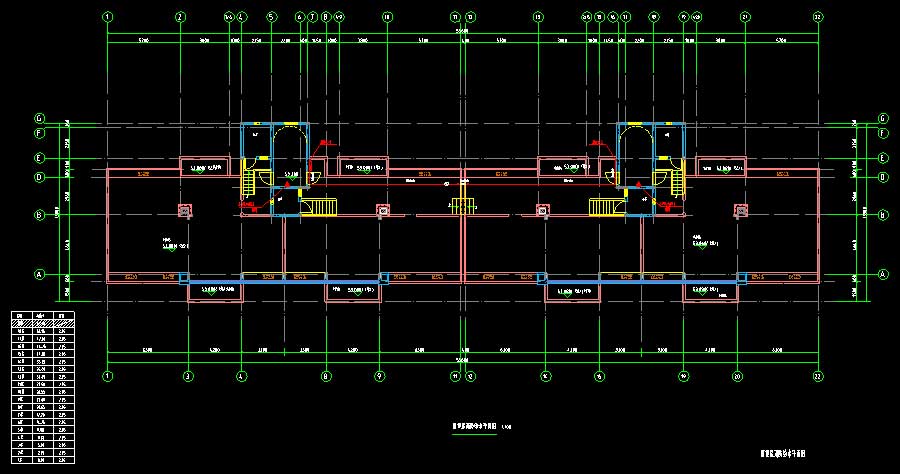

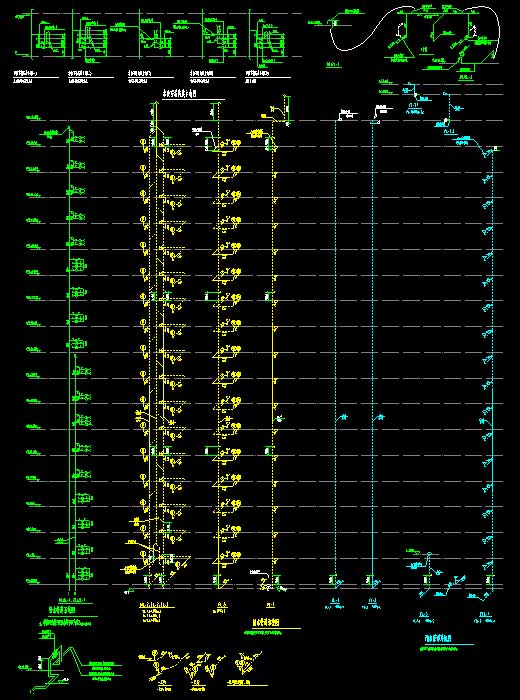

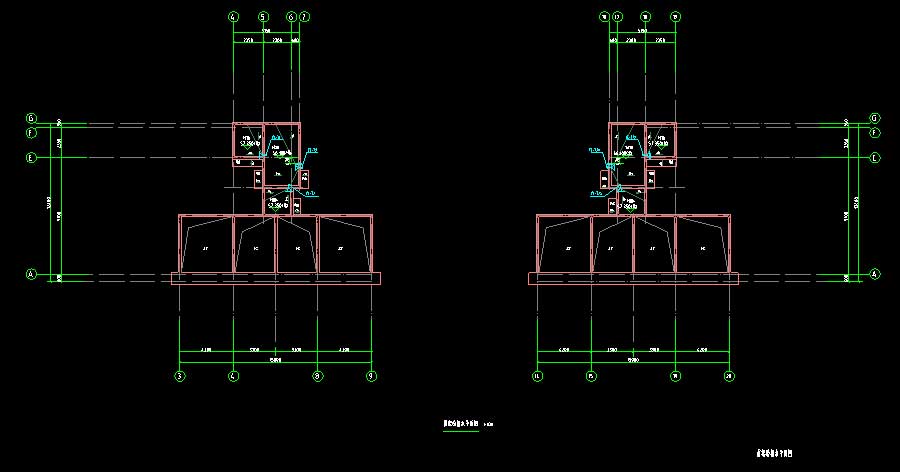

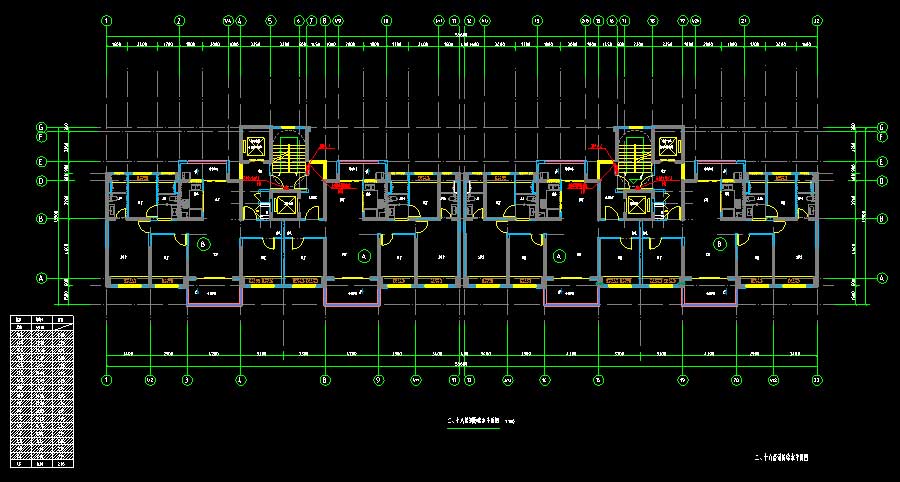

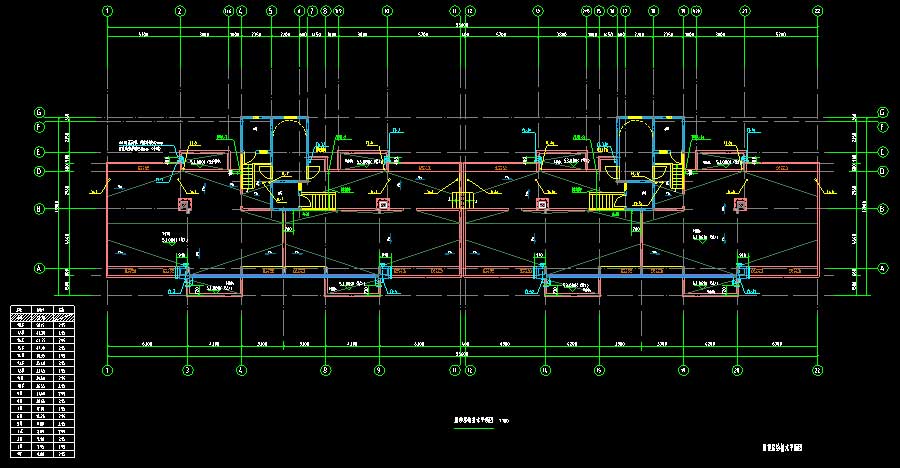

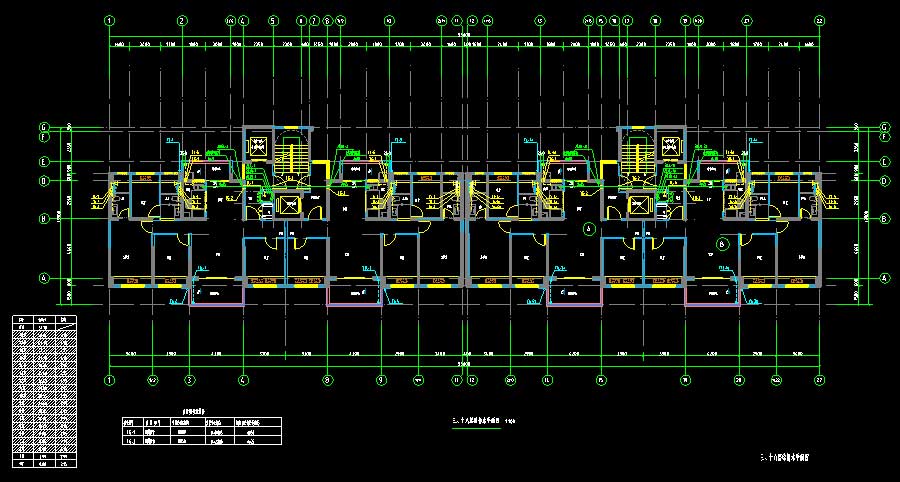

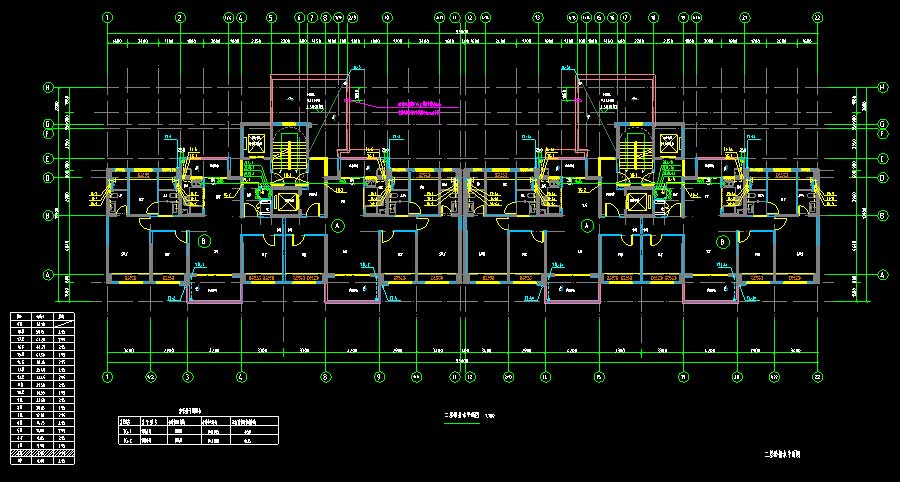

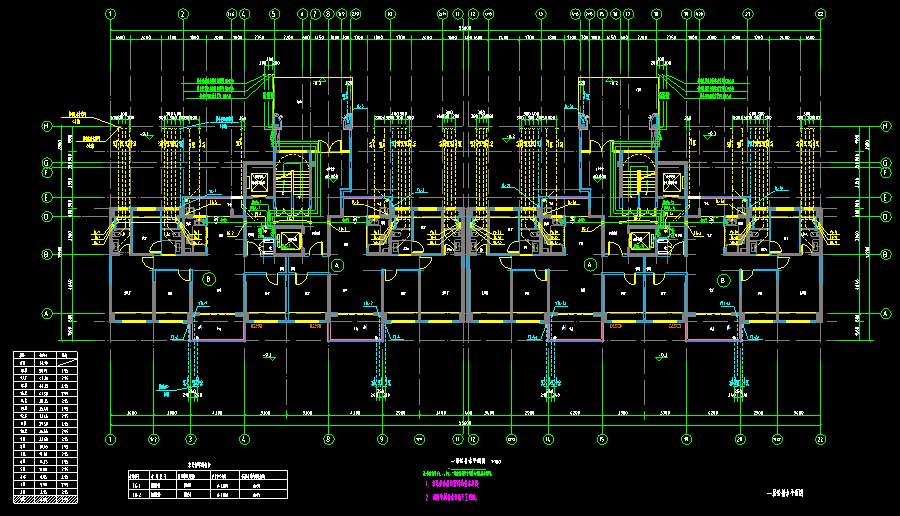

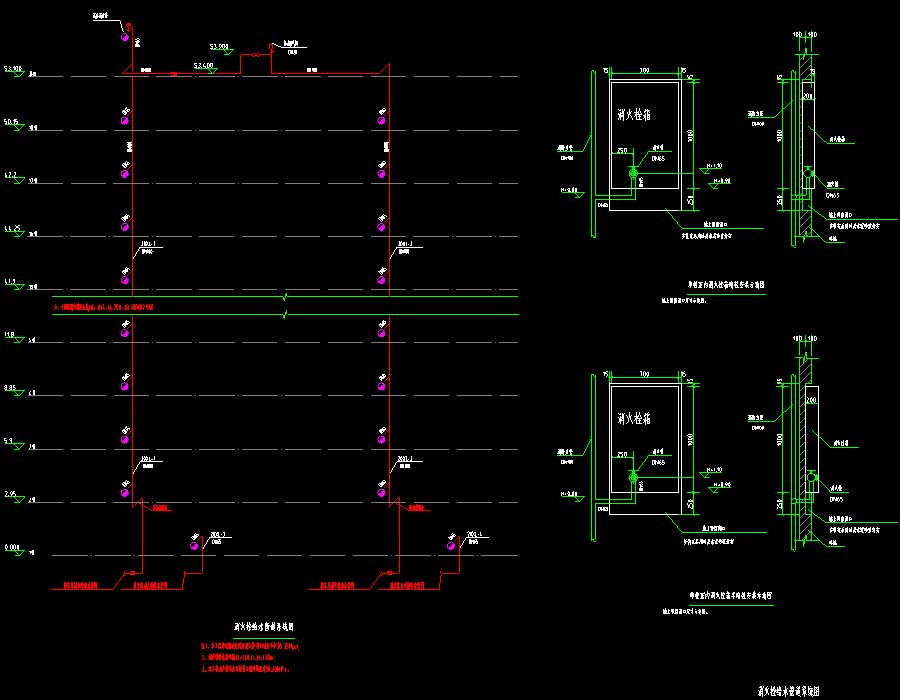

说明:某高层住宅楼给排水及消防施工图,抗震设防烈度为8度,建筑高度为53.1米,地上层数18层,地下层数为1层。设计范围包括红线以内的:消火栓给水系统、灭火器配置、生活给水系统、热水系统、排水系统、雨水排除系统、空调冷凝水系统。无单独地库部分图纸。图纸内容含:给排水说明,绿色建筑设计说明专篇(居住建筑),消防给水设计总说明,消防给水平面图,消火栓给水管道系统图,给水排水通用大样图,给排水平面图,给水管道系统图,水表安装高度示意图,排水管道系统图,雨水管道系统图。
消防设计:室内消火栓系统生活供水设计:全部加压供水排水设计 :污水系统,废水系统,雨水系统生产供水设计:排水技术:重力排水供水方式 :水箱变频供水体制:室外消火栓水量:10L/S室外消火栓水量:15L/S建筑面积:建筑高度:53.1m地上层数:18层地下层数:1层高度类别:高层图纸深度:施工项目地址:海南省设计时间:2018
