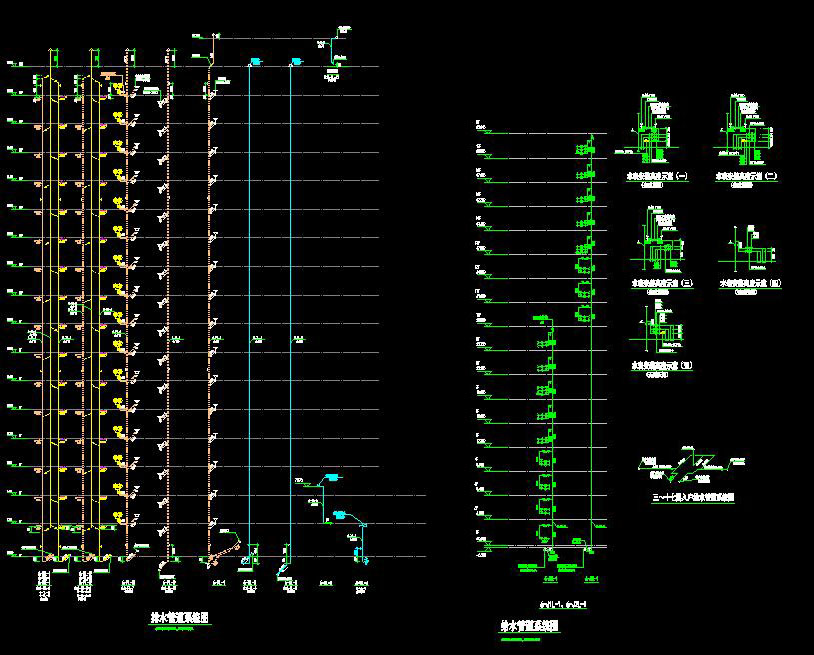

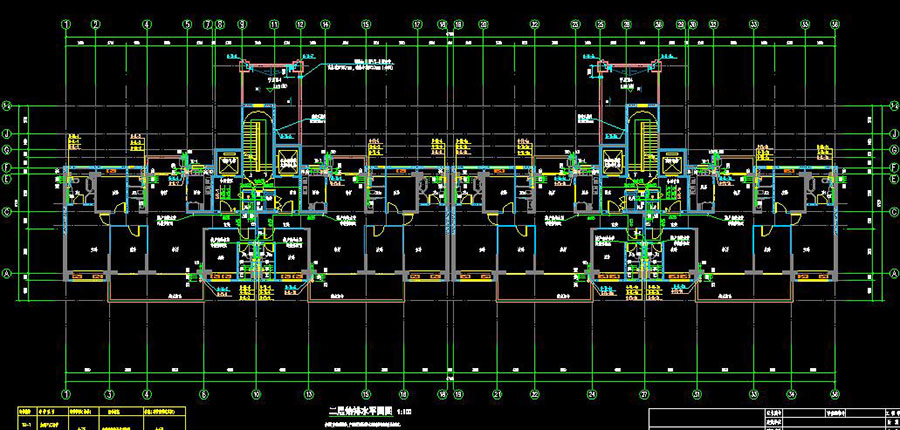

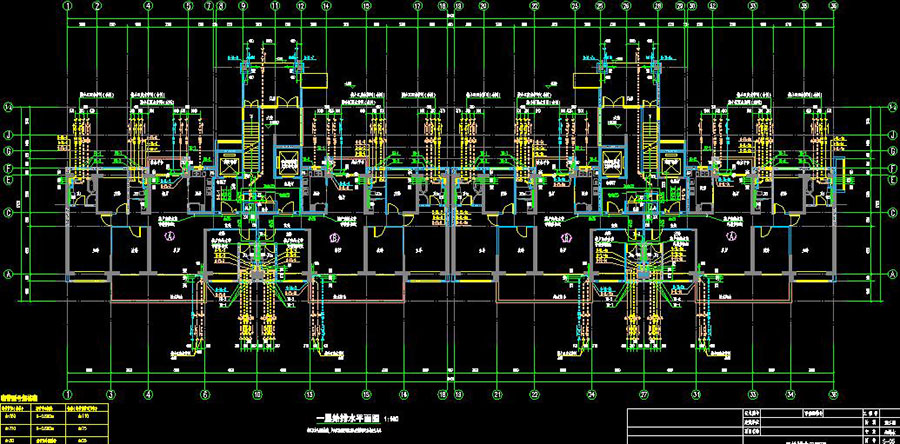

说明:某高层住宅楼给排水及消防施工图,地上17层,地下1层(缺地下图纸),抗震设防烈度为8度,建筑高度为53.64米,设计范围包括红线以内的:生活给水系统、生活热水系统、污水系统、雨水系统、消火栓给水系统、灭火器配置。图纸内容含:给排水说明,绿色建筑设计说明专篇,给排水图例,给水排水通用大样图,给排水平面图,楼梯、机房屋面层给排水平面图,给水、排水管道系统图,给排水、消防抗震设计说明,抗震支架节点详图,消防给水设计说明及图例,消防给水平面图,消火栓给水管道系统图
消防设计:室外消火栓系统,室内消火栓系统生活供水设计:排水设计 :生产供水设计:排水技术:供水方式 :水箱变频加压供水供水体制:室外消火栓水量:10L/S室外消火栓水量:15L/S建筑面积:建筑高度:53.64m地上层数:17层地下层数:1层高度类别:高层图纸深度:施工项目地址:海南省设计时间:2018
