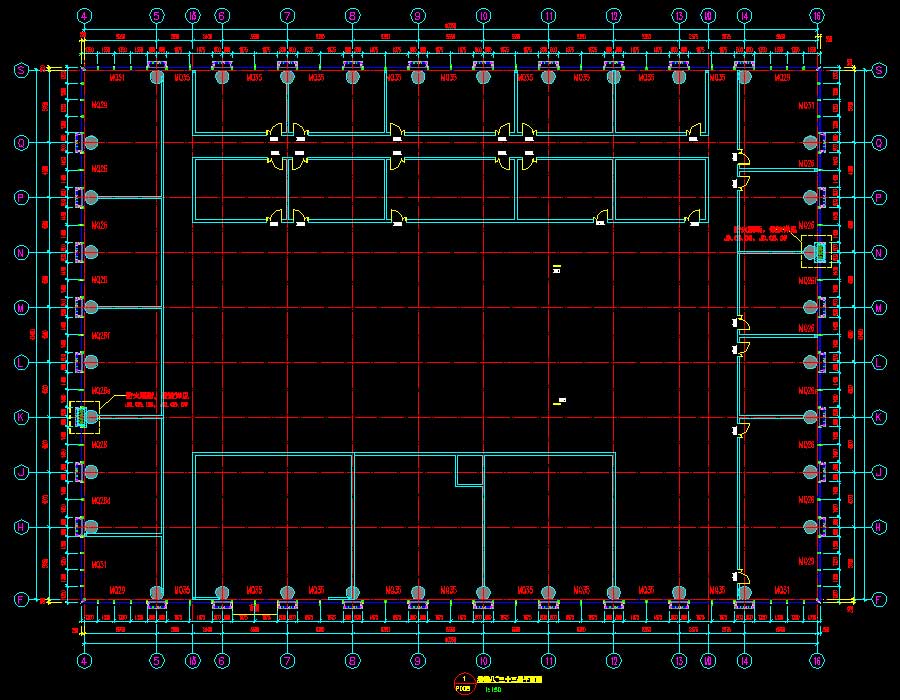

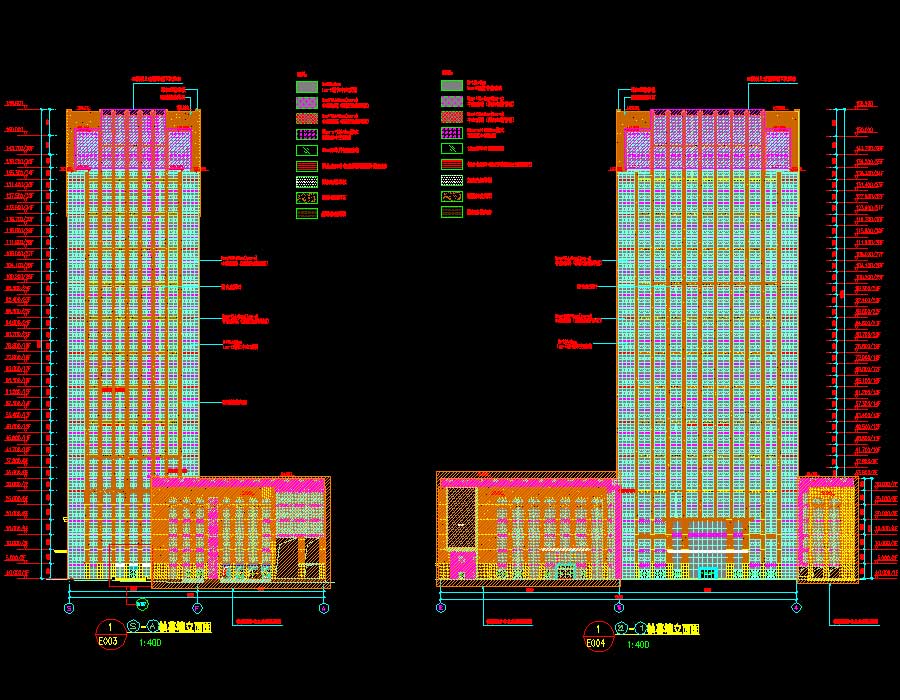

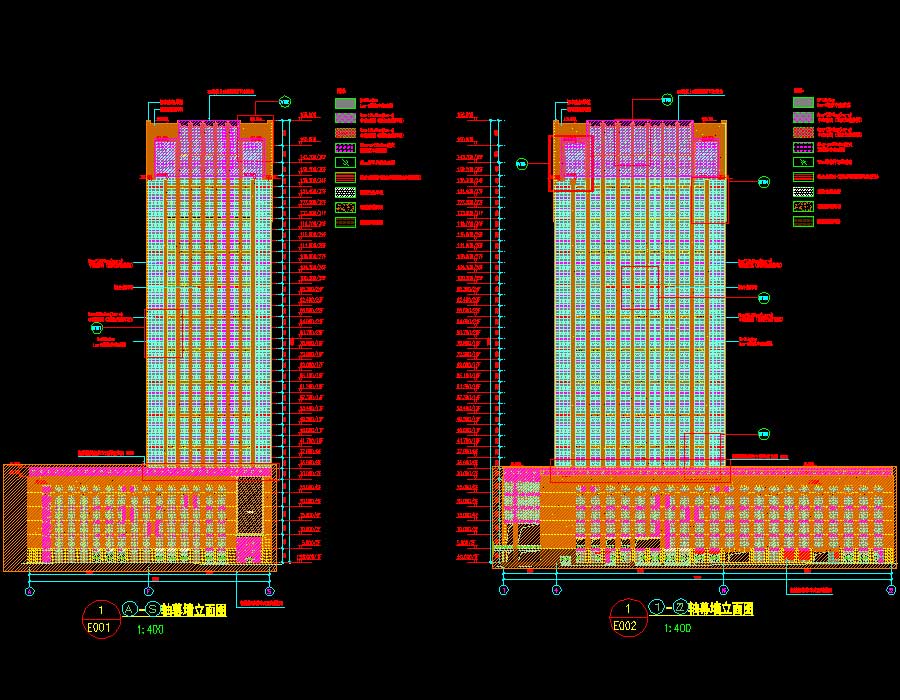

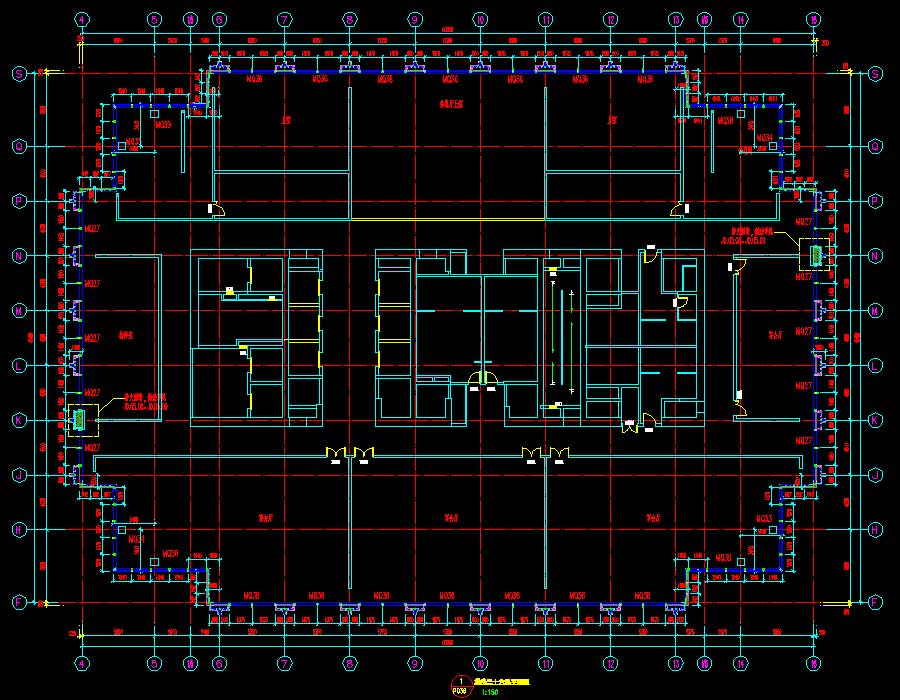

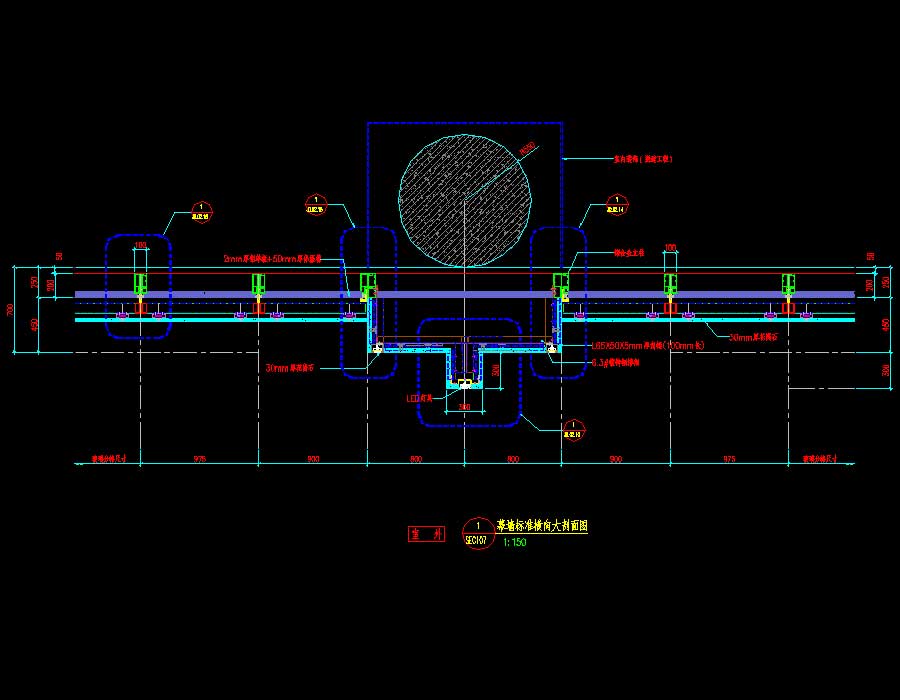

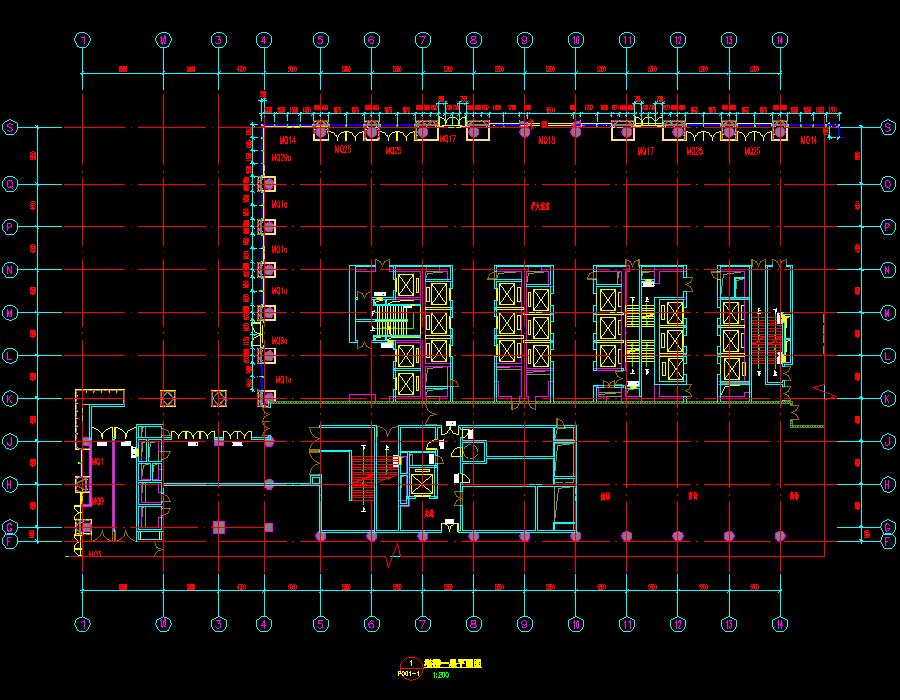

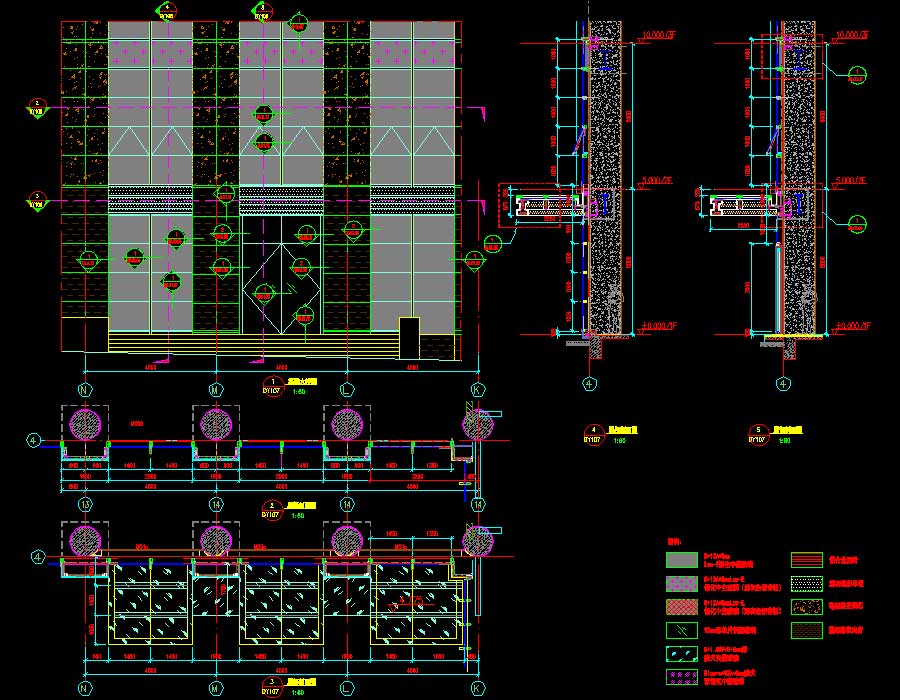

说明：该项目为某航空大厦塔楼幕墙设计施工图，总建筑面积为194729.3平方米，地上为36层，地下为4层，其中1~6层为裙房，层高为5.0米，其余楼层为办公楼层，层高为3.9米，建筑总高度158.9米。其中玻璃幕墙高度为156.85米，石材幕墙的建筑高度为158.9米，塔楼4层以上采用单元式幕墙结构形式，裙楼采用支条式的幕墙结构形式，塔楼主要为石材幕墙与玻璃幕墙相间的构造形式，石材幕墙突出结构外边线700mm,突出玻璃面450mm,石材造型柱分格1600宽，石材最大分格宽800mmx1000mm。主体结构形式：现浇型钢（钢管）混凝土框架－型钢（钢管）混凝土剪力墙核心筒。图纸内容包含：幕墙工程设计说明、幕墙立面图、局部幕墙立面图、塔楼一~三十六层平面图、塔楼屋面层平面图、塔楼大样图、幕墙标准大剖面图 、幕墙标准横向大剖面图 、玻璃幕墙竖剖节点图 、玻璃幕墙竖剖固定位节点图 、玻璃幕墙开窗竖剖节点图 、玻璃幕墙横剖节点图 、玻璃幕墙开窗横剖节点图 、玻璃幕墙排水节点图 、玻璃幕墙收口节点图、玻璃幕墙90°阳角横剖节点图、石材幕墙竖剖节点、石材幕墙横剖节点图、玻璃幕墙平开门节点图、幕墙系统防雷节点图、玻璃幕墙百页横剖节点图、玻璃幕墙百页竖剖节点图、雨篷节点图、防火隔断横剖节点、擦窗机防风定位节点图、铝型材模图、埋件布置图、塔楼标准层埋件受力分布图、预埋件加工图、后置埋件加工图、塔楼屋面防雷布置图、防风销座布置立面图、幕墙泛光立面图、投光灯TG-3安装大样图、LED等组XQ-1安装大样图、导光板安装大样图、LOGO钢结构布置图、屋面溢流口平面布置图、塔楼屋面溢流口安装大样图、塔楼单元式幕墙结构计算书。
