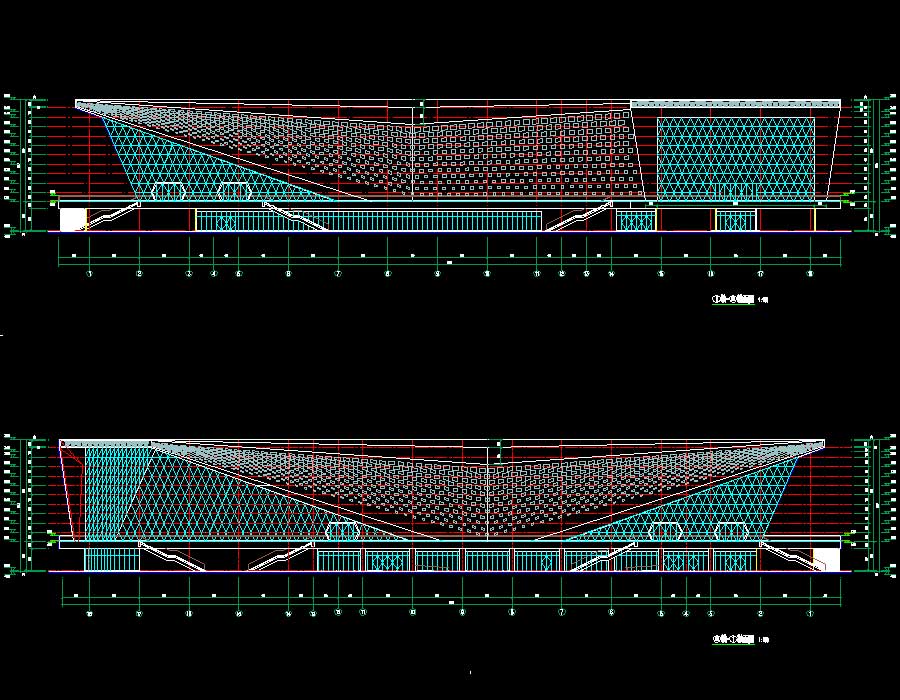

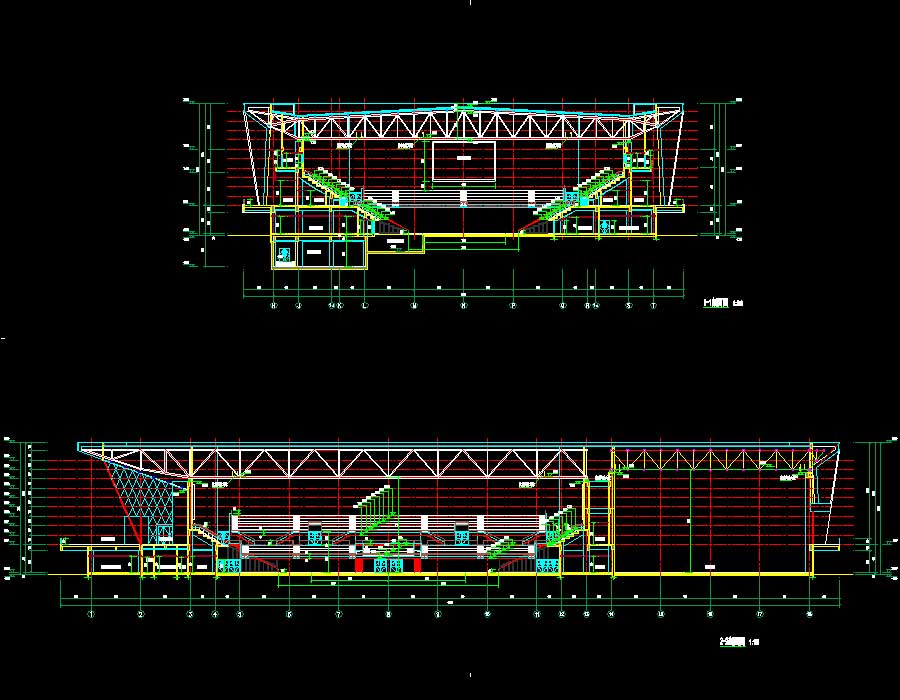

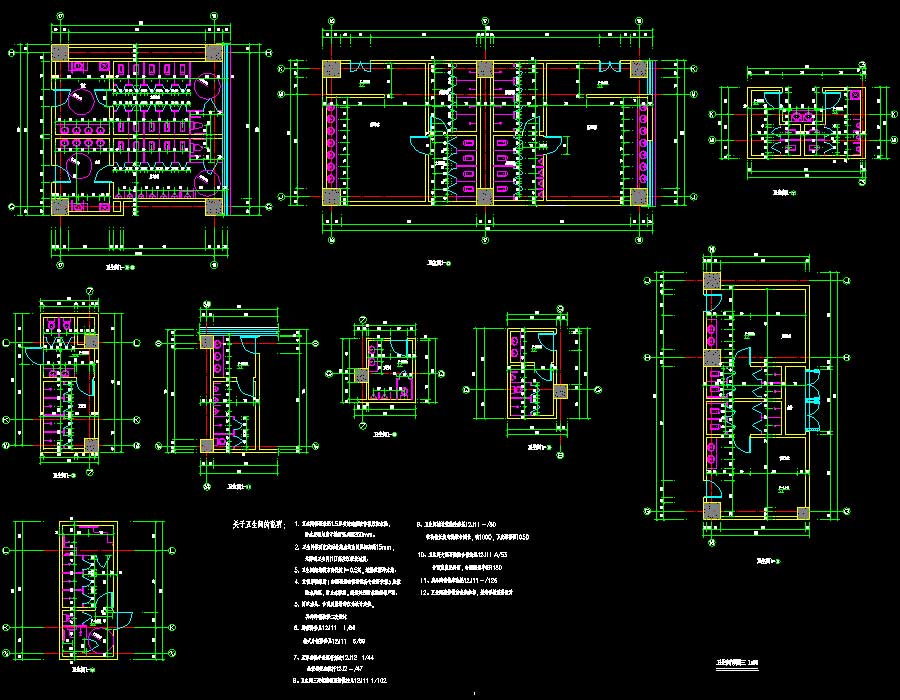

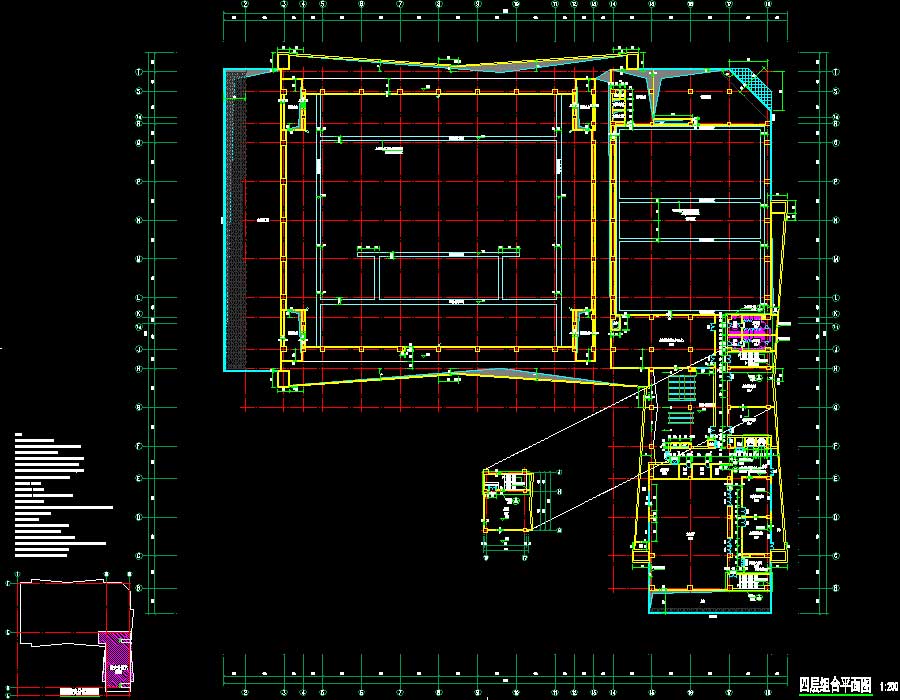

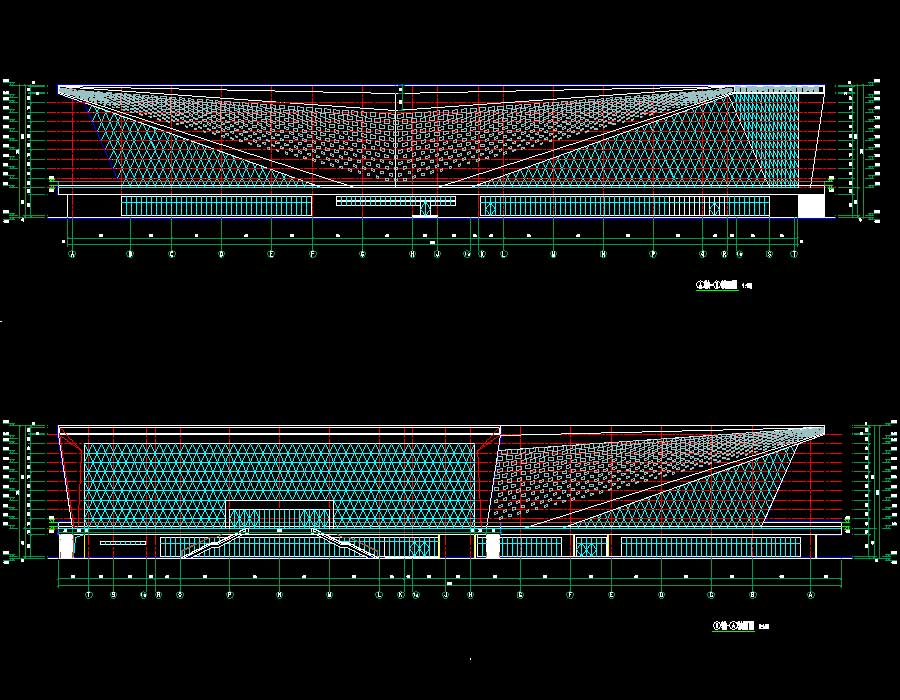

说明:该项目为某职业技术师范大学新建综合体育馆建筑、结构、电气、暖通、给排水专业施工图,总建筑面积25200平方米,建筑高度23.9米(室外地坪至屋面檐口),室内外高差0.3米,体育馆部分主体单层,局部三层,大学生活动中心部分,共四层,一~三层层高均为5.1米,四层层高7.2米,结构类型:建筑采用钢筋混凝土框架结构,大跨度部分屋盖采用空间桁架结构,一般屋盖采用全现浇普通梁板。建筑主要使用功能:体育馆为综合甲级馆也是全运会国际摔跤场馆,包括中心赛场、训练馆及配套辅助用房,其建筑面积16400平方米,座位数总数为4865座(固定座椅:3372,活动座椅:1440,主席台33,无障碍坐席20);大学生活动中心部分包括办公室、会议室、展示厅、舞蹈和瑜伽教室、排练厅、社团活动室、多功能厅等功能用房,其建筑面积为8800平方米。图纸内容含:建筑专业,建筑专业施工图设计总说明、防火设计专篇、建筑构造用料做法表、总平面图、建筑平面图、组合平面图、防火分区示意图、立面图、剖面图、卫生间详图、楼梯详图、电梯详图、外檐轮廓定位图、外檐详图、节点详图、绿色建筑设计专篇、节能设计专篇、门窗详图;结构专业,结构设计总说明、屋顶梁板结构平面图、局部首层结构平面图、二层、三层、四层结构平面图、三层、四层结构平面组合图、局部首层梁平面配筋图、二层、三层、四层梁平面配筋图、二层、三层、四层梁配筋组合图、基础平面图、局部地下室墙柱平面图、首层柱平面图、二~四层柱平面图、楼梯详图、室外楼梯详图、大台阶详图、钢结构设计说明、预埋件布置图/详图、 钢结构三维轴测示意图、 钢结构平面布置图、屋盖钢结构立面布置图、桁架上弦平面布置图、桁架下弦平面布置图、HJ1-HJ6详图、HJ7-HJ11详图、HJ12-HJ14详图、HJ15-HJ16详图、HJ17-HJ18详图、桁架支座/加劲详图、网架结构平面图、悬挑梁详图、支座详图、网架杆件及球节点布置图、网架材料表、XHJ1,XHJ2详图、XHJ3详图、檩条平面布置图、马道平面布置图、马道作法图、活动中心悬挑、布置图/详图等等及电气、暖通、给排水专业施工图。
