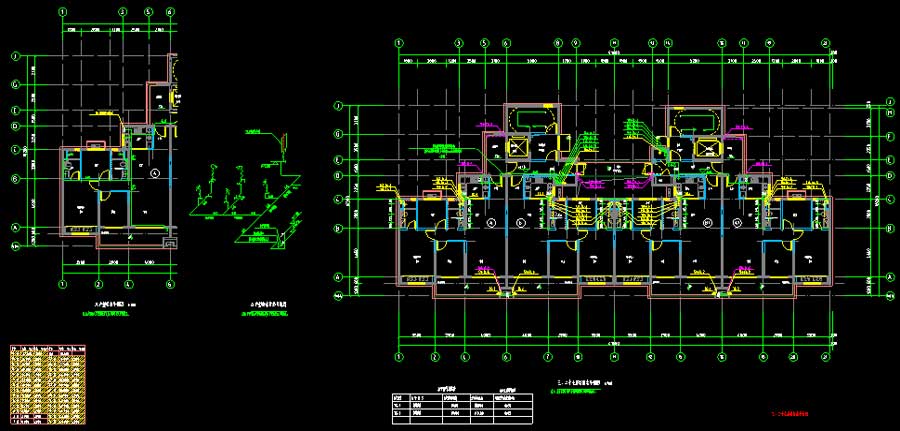

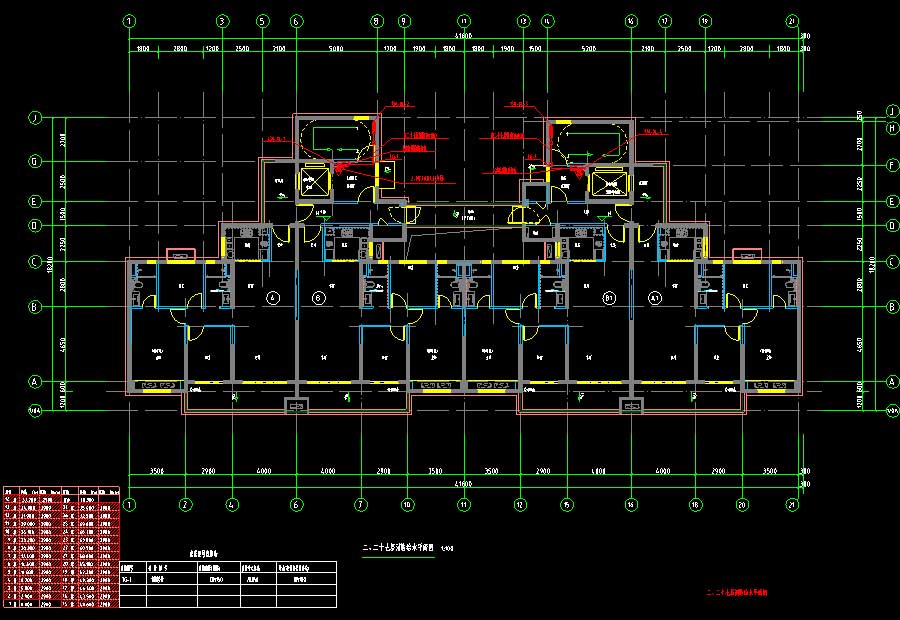

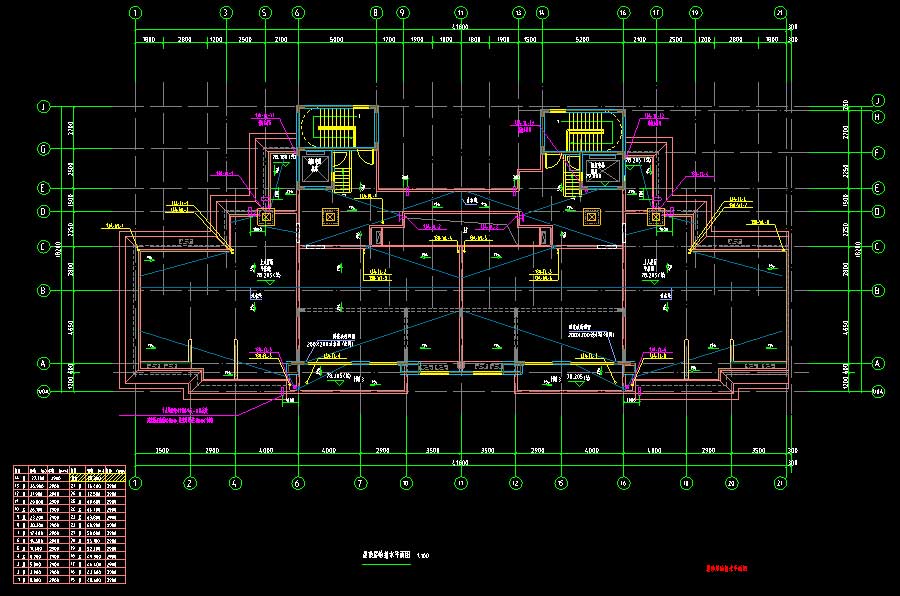

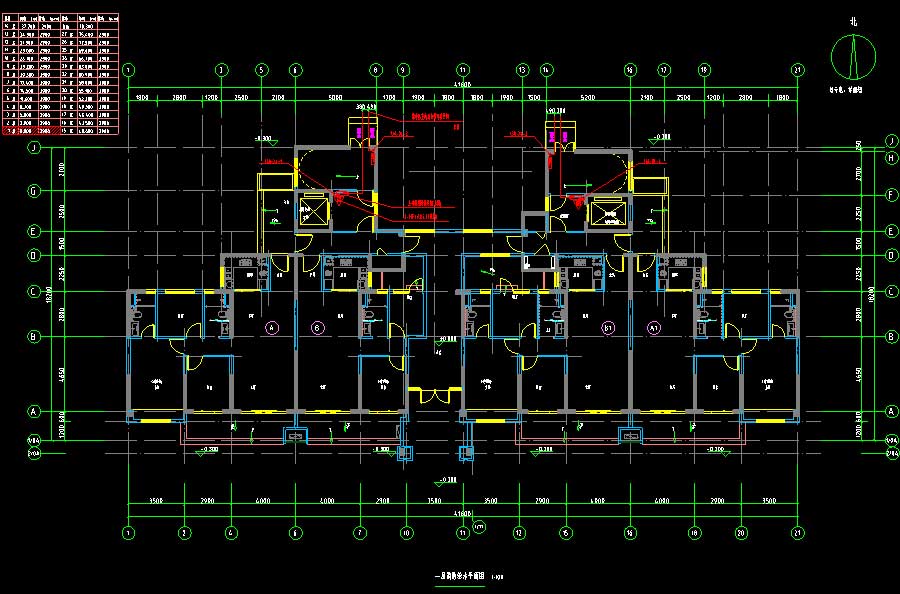

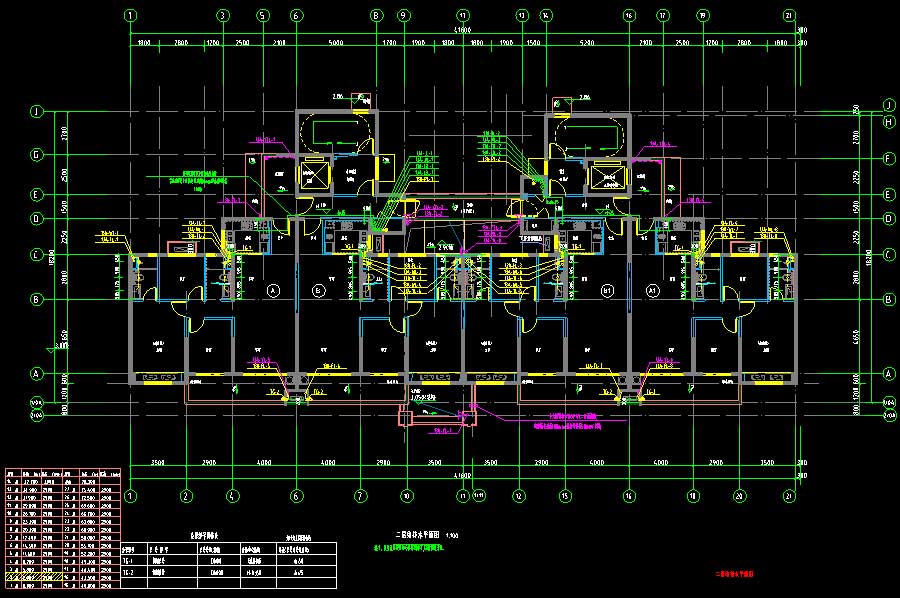

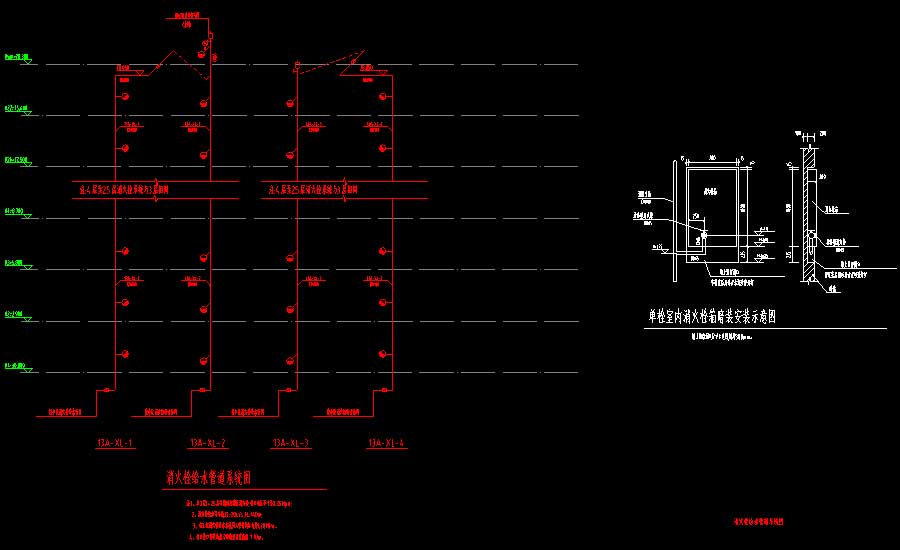

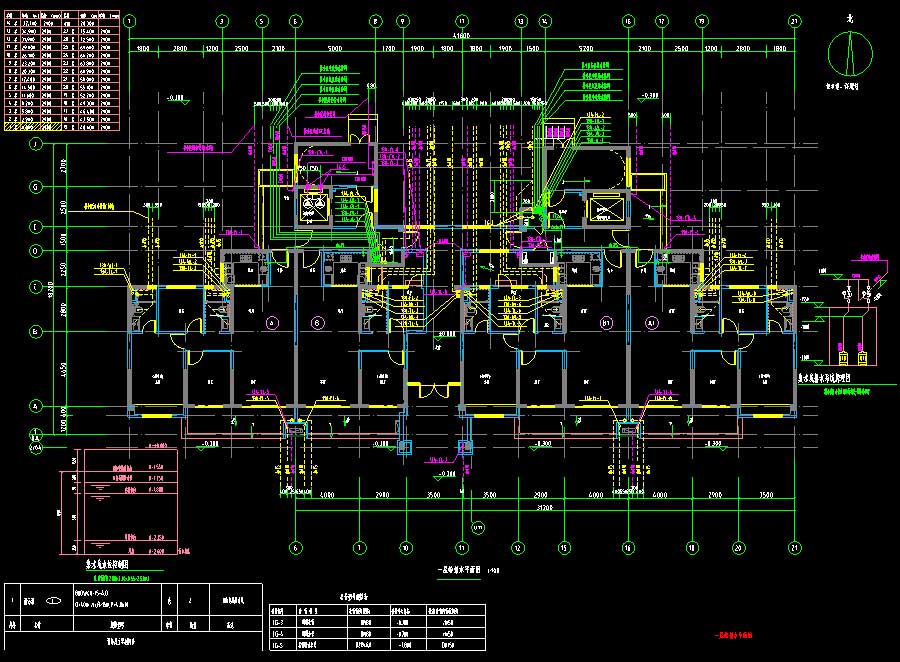

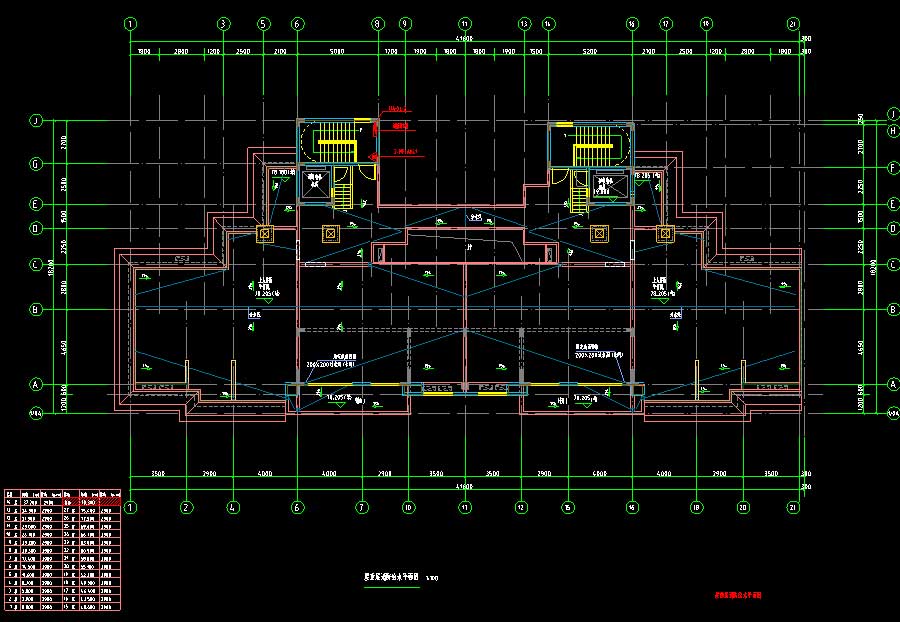

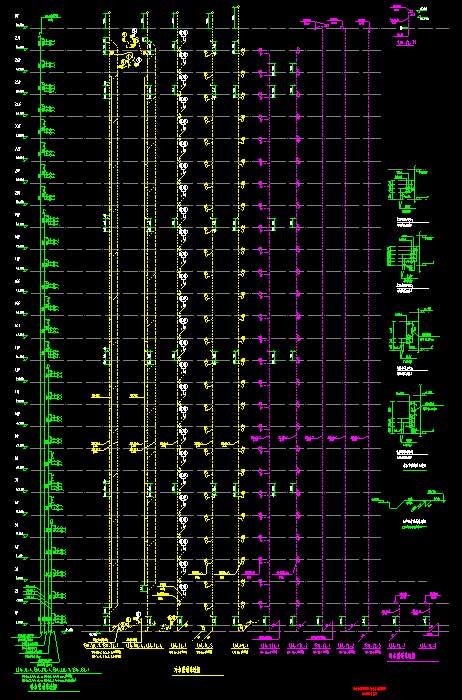

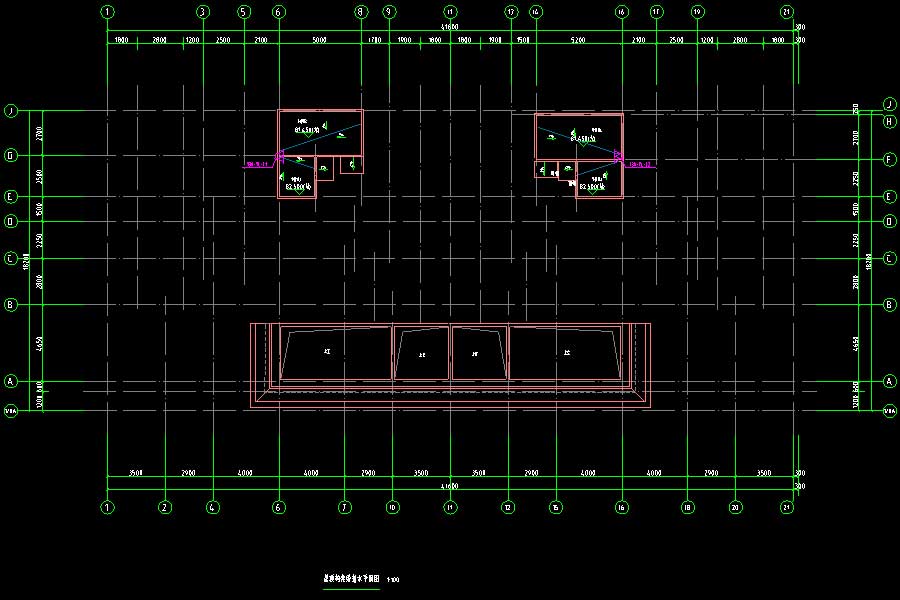

说明:某高层住宅楼给排水及消防施工图,抗震设防烈度为6度,建筑高度为78.3米,地上层数27层,地下层数为1层,总建筑面积为12998.16平方米。设计范围包括红线以内的:生活给水系统、热水系统、排水系统、雨水系统、消火栓给水系统、灭火器配置,有户内冷水详图,已竣工验收,可供专业入门者参考使用。无单独地库部分图纸。图纸内容含:给排水说明,消防给水设计总说明,消防给水平面图,消火栓给水管道系统图,给水排水通用大样图,给排水平面图,屋顶构架给排水平面图,给水管道系统图,污水管道系统图,雨水管道系统图。
消防设计:室内消火栓系统生活供水设计:1个市政区,三个加压区排水设计 :污水系统,废水系统,雨水系统生产供水设计:排水技术:重力排水供水方式 :供水体制:水箱变频室外消火栓水量:20L/S室外消火栓水量:15L/S建筑面积:12998.16㎡建筑高度:78.3m地上层数:27层地下层数:1层高度类别:高层图纸深度:施工项目地址:河南省设计时间:2018
