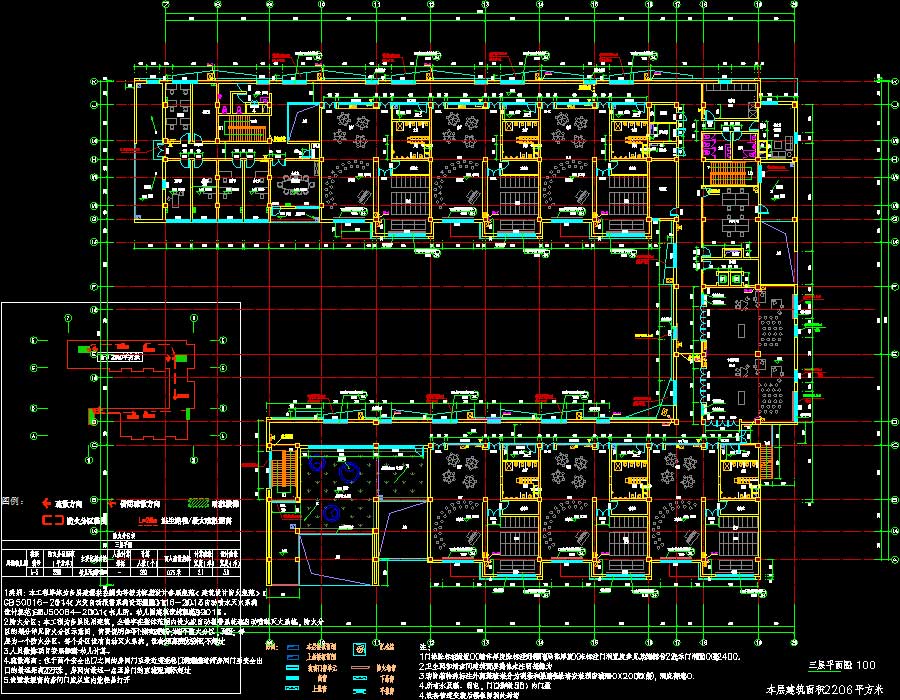

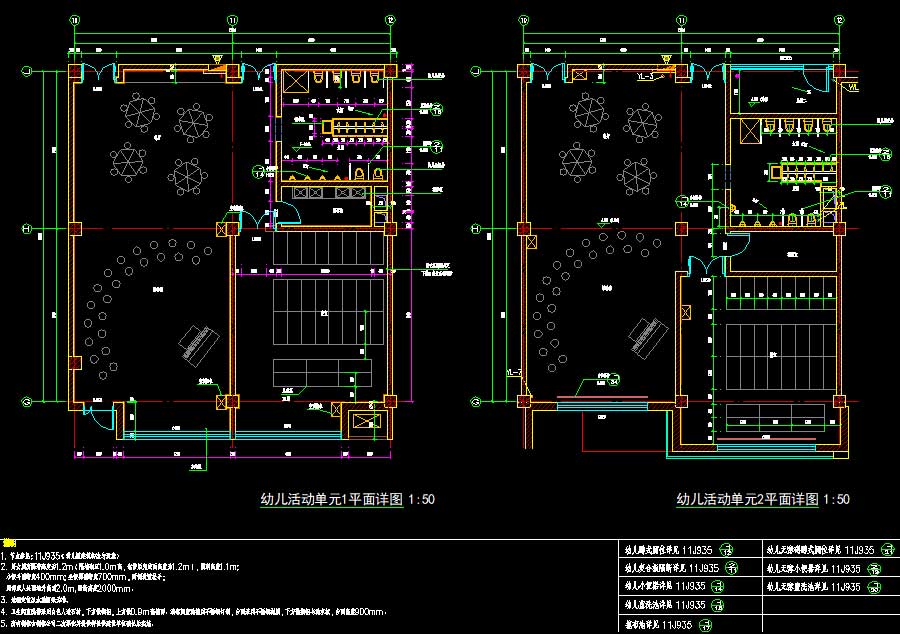

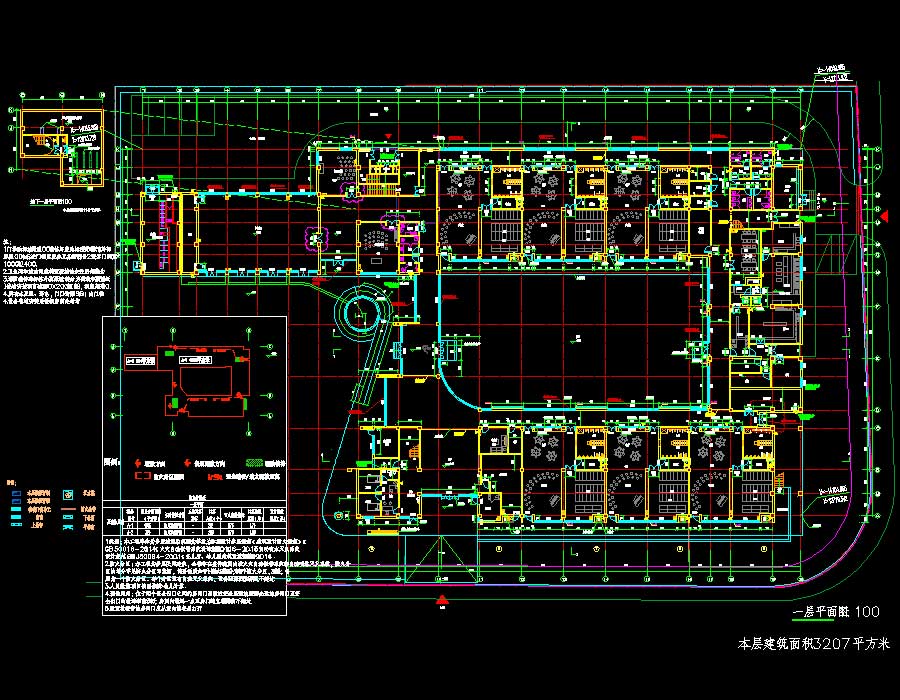

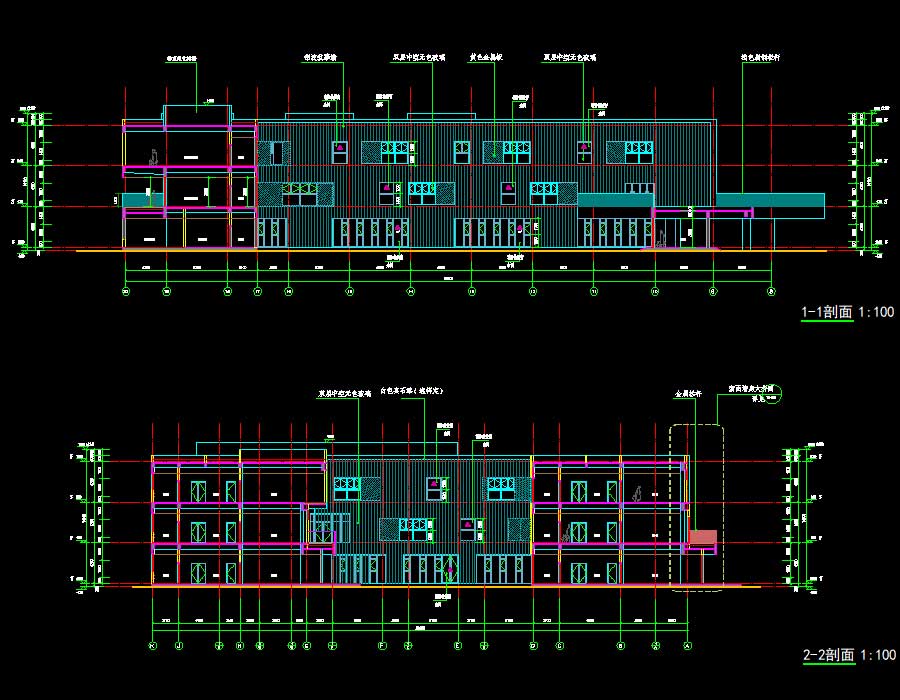

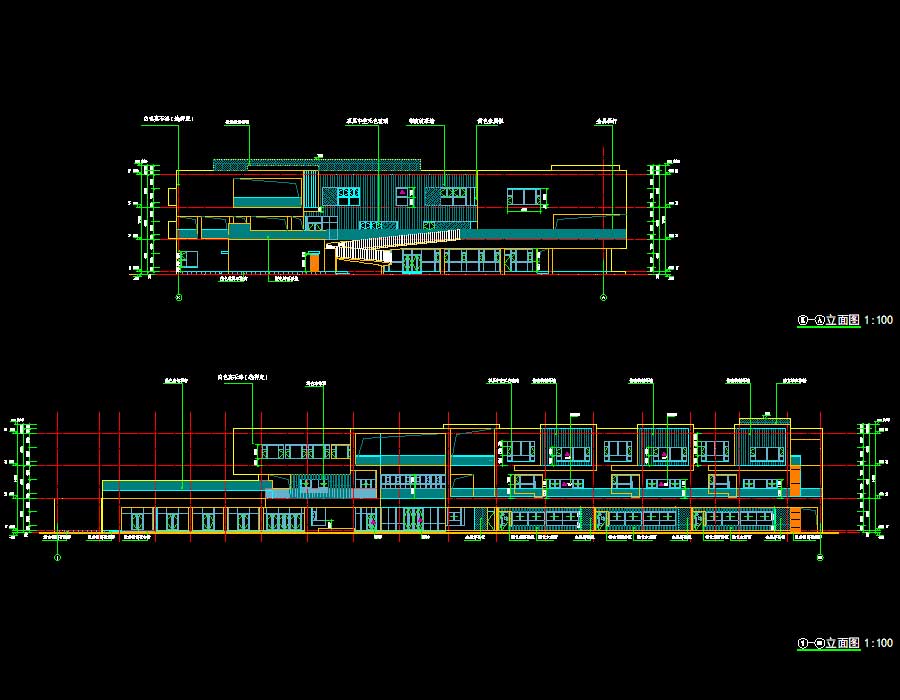

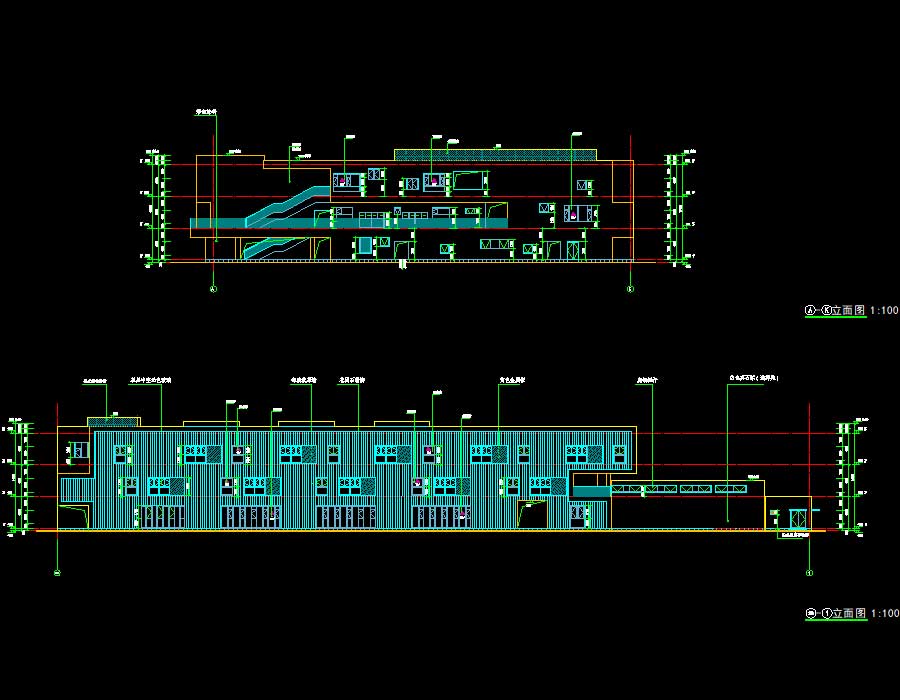

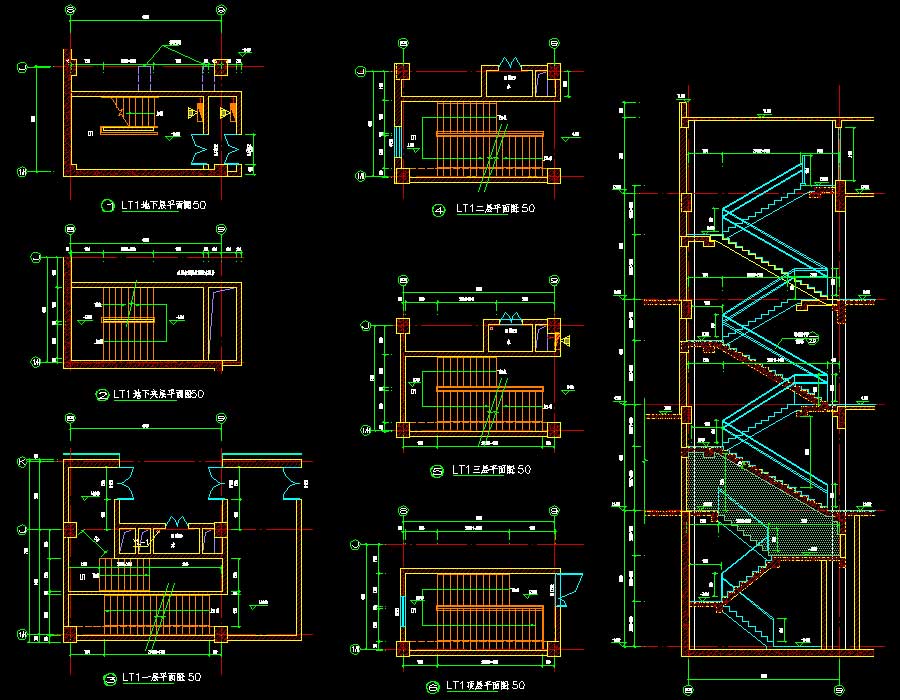

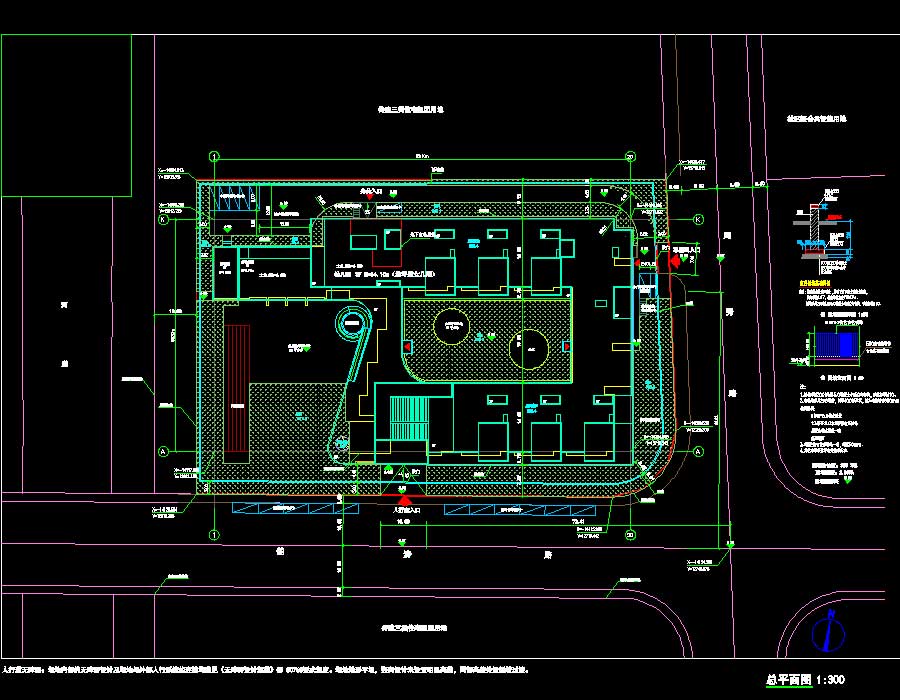

说明:该项目为某地块幼儿园新建工程全套施工图,总建筑面积7716.3平方米,地上3层,地下局部1层,高14.1米,框架结构。共18个班,规模为30人/班,学生规模540人,幼儿园设一个多功能厅、一个教师餐厅。图纸内容含:建筑专业,建筑设计施工说明、室内装修做法表、装配式建筑说明、建筑节能设计专篇(居建)、绿色建筑设计专篇(公建)、消防设计专篇、总平面图、绿地分析图、交通分析图、消防分析图、竖向分析图、日照分析图、建筑平面图、立面图、剖面图、标准单元平面图、楼梯详图、滑梯平面图、剖面图、卫生间详图、门窗表及门窗说明、门窗详图、墙身详图、天窗详图、节点详图;结构专业,施工图结构设计总说明(混凝土结构)、装配式混凝土结构预制构件设计说明、桩平面布置图、基础平面布置图、预制构件布置图、基础详图、现浇板和叠合板后浇层配筋图、梁配筋图、叠合板布置图、屋顶层现浇板和叠合板后浇层配筋图、屋顶层梁配筋图、屋顶层叠合板布置图、YNEQ9详图、YWQ5详图、ST-32-29详图、柱平面布置图、柱配筋表、楼梯详图、楼梯节点详图、坡道详图;电气专业,强电设计施工说明、电气专业节能设计专篇说明、电气专业绿建专篇说明、主要设备材料表、10kV高压配电系统图、低压配电系统图、变配电所详图、低压竖向配电系统图及SPD分布图、电气火灾漏电报警系统图、消防设备电源监控系统、二次控制电路原理图、电力配电箱(柜)系统图、照明配电箱(柜)系统图、电力平面图、照明平面图、屋顶防雷平面图、基础接地平面图、弱电设计施工说明、主要设备材料表、火灾自动报警系统施工说明、综合布线系统图、有线电视系统图、入侵报警系统图、出入口控制系统图、电子巡更系统图、视频监控系统图、电子围栏系统图、弱电机房布置平面图、火灾自动报警系统图、弱电平面图、火灾自动报警平面图、弱电室外总平面图;暖通专业,主要设备及材料表、空调通风设计图例、机械排风系统图、电气设计与施工总说明、绿建设计说明专篇、空调通风平面图;给排水专业,给排水设计施工说明及图例、给排水绿色建筑设计专篇、给排水及管线综合总平面图、主要设备及材料表、给水系统展开图、排水系统展开图、太阳能-空气源热泵辅助加热、热水系统展开图、消火栓系统展开图、喷淋系统展开图、水泵房详图、卫生间详图、后厨区域详图等等及景观、精装修、水泵房基坑围护设计施工图。
建筑面积:7716.3㎡地上层数:3层建筑高度:14.1m地下层数:1层高度类别:低层图纸深度:施工项目地址:上海市设计时间:2018建筑风格:现代效果图:无
