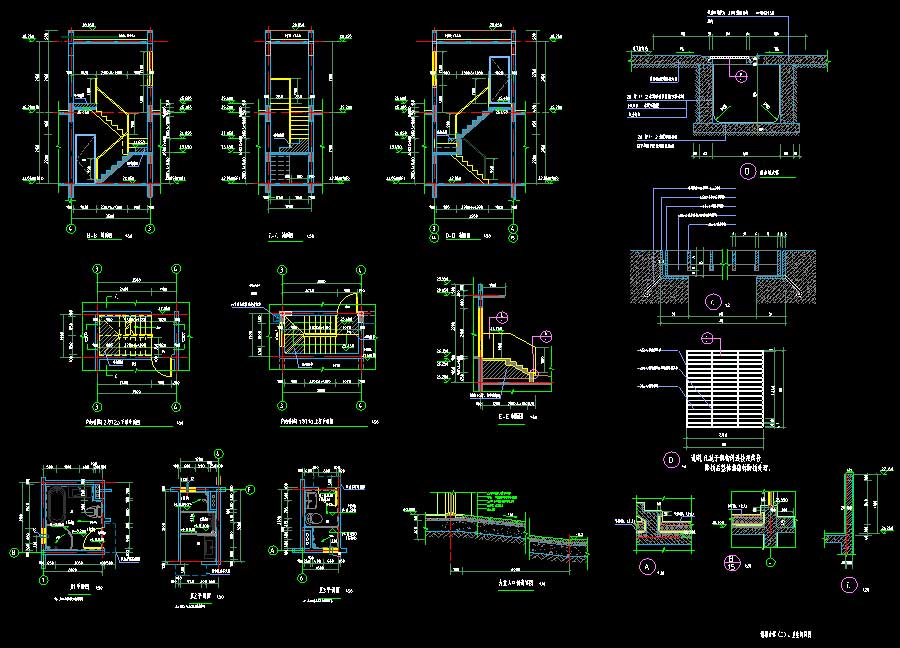

说明:某中高层住宅楼多专业施工图,抗震设防烈度为6度,主要结构形式为剪力墙结构,建筑高度为25.2米,地上层数8层,地上建筑面积为3509.29平方米,地下建筑面积为410.55平方米。图纸内容含:建筑说明,平面图,立面图,剖面图,楼梯大样,卫生间详图,门廊详图,节点大样,门窗大样图、门窗表,负4.7M处标高平面图,梯屋面层平面图;给排水说明,消防给水设计总说明,消防给水平面图,消火栓给水管道系统图,给水排水通用大样图,给排水平面图,给水管道系统图,水表安装示意图,污水管道系统图,雨水管道系统图,户型给水布置大样图;结构说明,基础平面布置图,墙柱定位图,墙柱大样图,配筋图,配筋平面图,节点大样图,楼梯大样图;电气说明,电气说明节能专篇,消防系统设备图例表及消防电气设计说明,防雷设计说明,防雷接地做法大样图,总等电位及局部等电位连接做法大样图,天面防雷平面图,消防系统图,消防平面图,应急照明平面图,灯具安装、线缆敷设国标符号及穿管槽标准,塑料电线导管在墙体或现浇楼板内敷设做法大样图,电气抗震设计说明,电井大样图,配电箱系统图,配电干线竖向系统图,弱电系统图,强电干线平面图,弱电干线平面图,照明平面图。专业包括建筑、结构、给排水、电气。
建筑面积:3509.29㎡地上层数:8层建筑高度:25.2m地下层数:高度类别:中高层图纸深度:施工项目地址:河南省设计时间:2018建筑风格:现代效果图:无
