9层中高层生产车间全专业施工图3713650603文件大小:91.23M推荐人:梅伊图纸张数:288张所属分类:多类专业所含专业:建筑、结构、给排水、暖通、电气
分 享
下  载
建筑面积:21693㎡地上层数:9层建筑高度:45m地下层数:1层高度类别:中高层图纸深度:施工项目地址:北京市设计时间:2013建筑风格:现代效果图:无

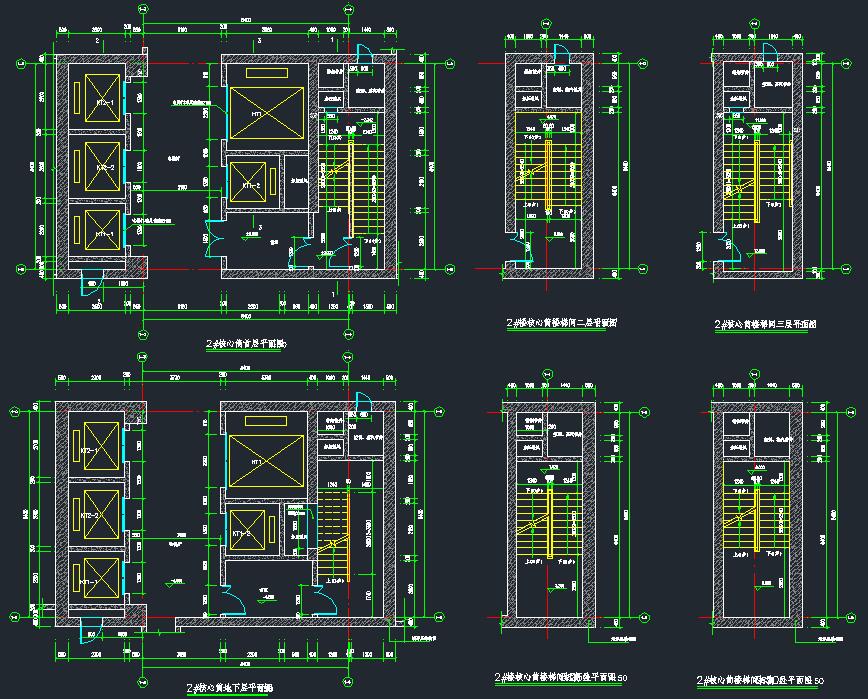

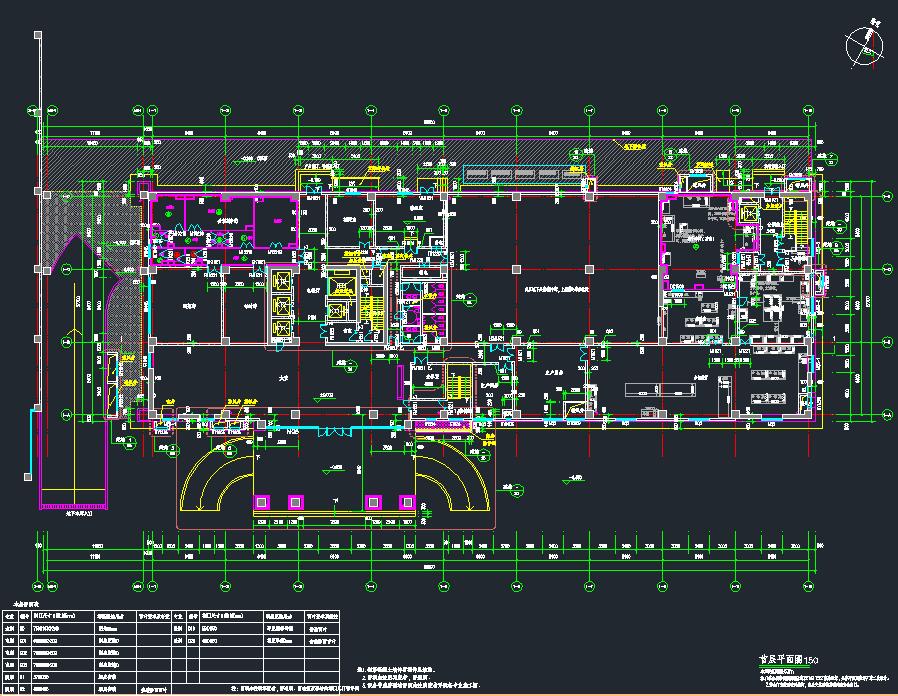

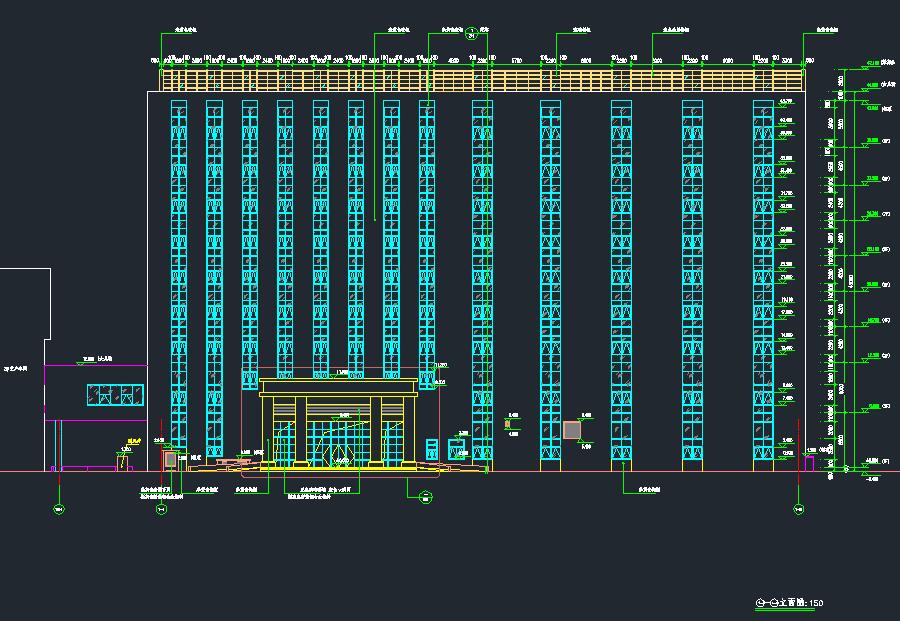

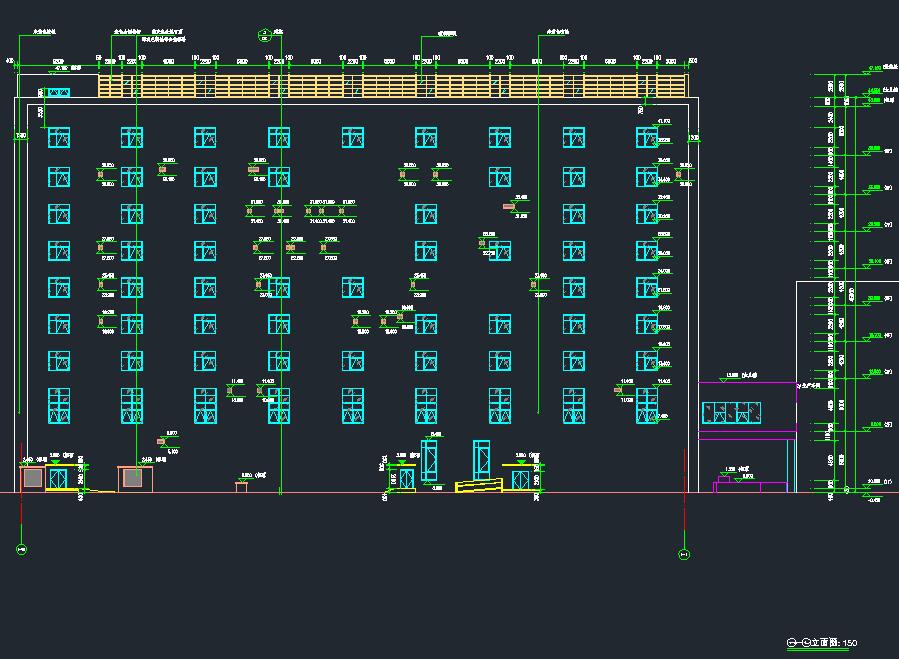

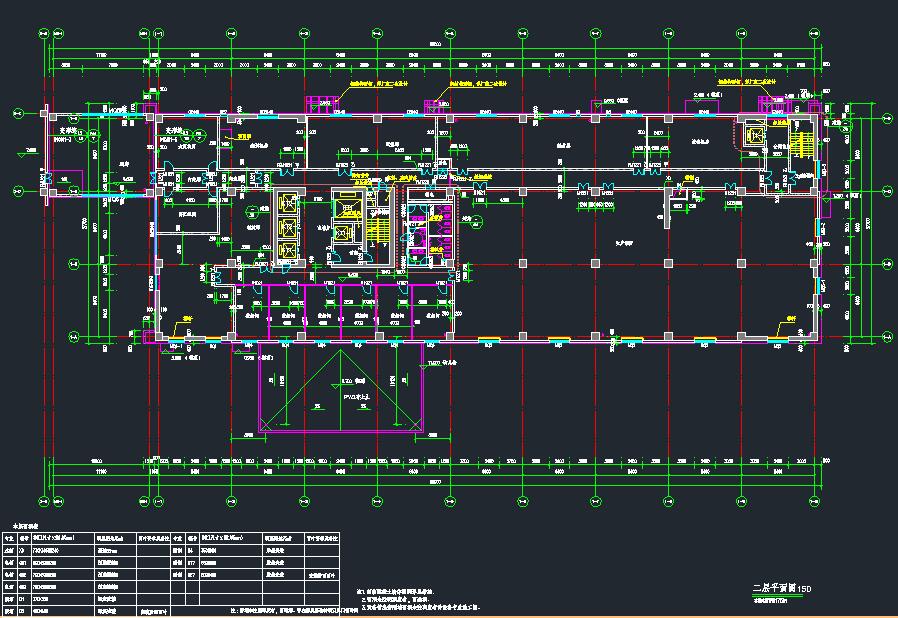

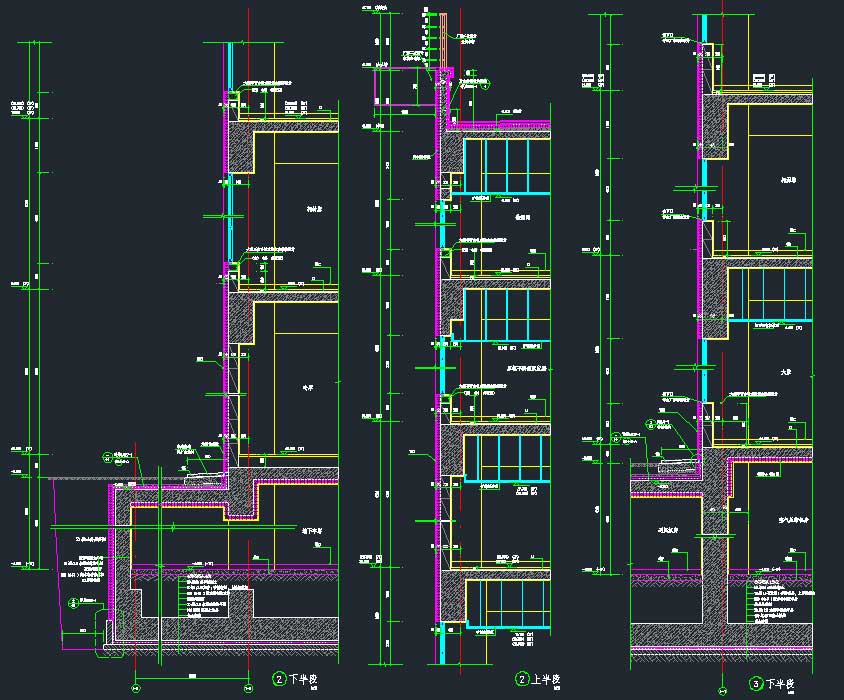

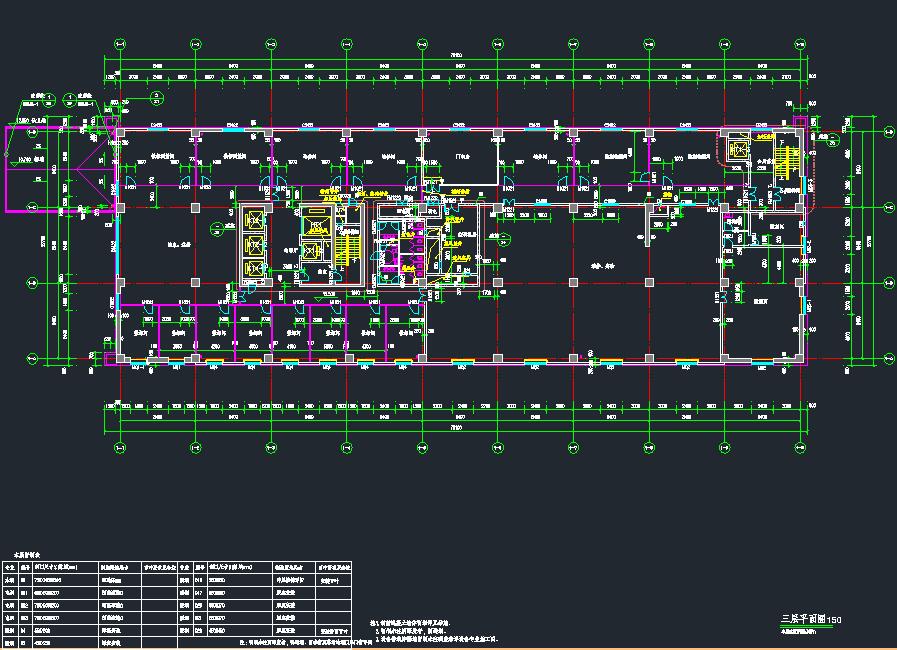

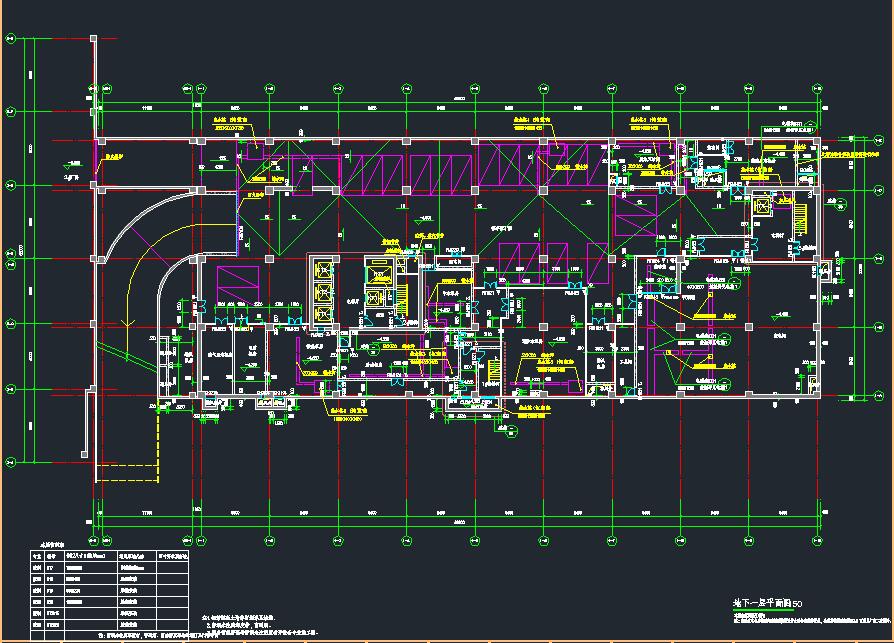

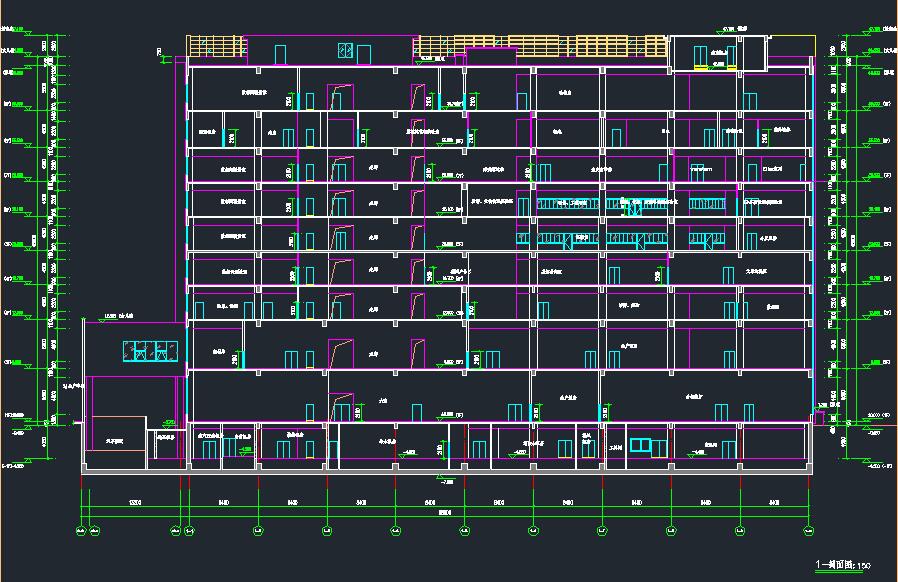

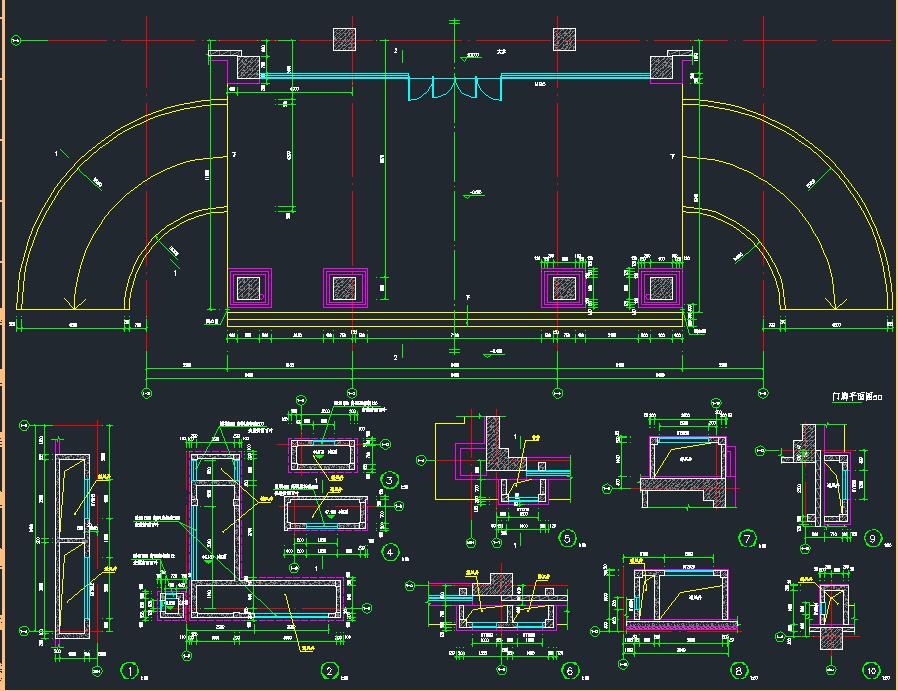

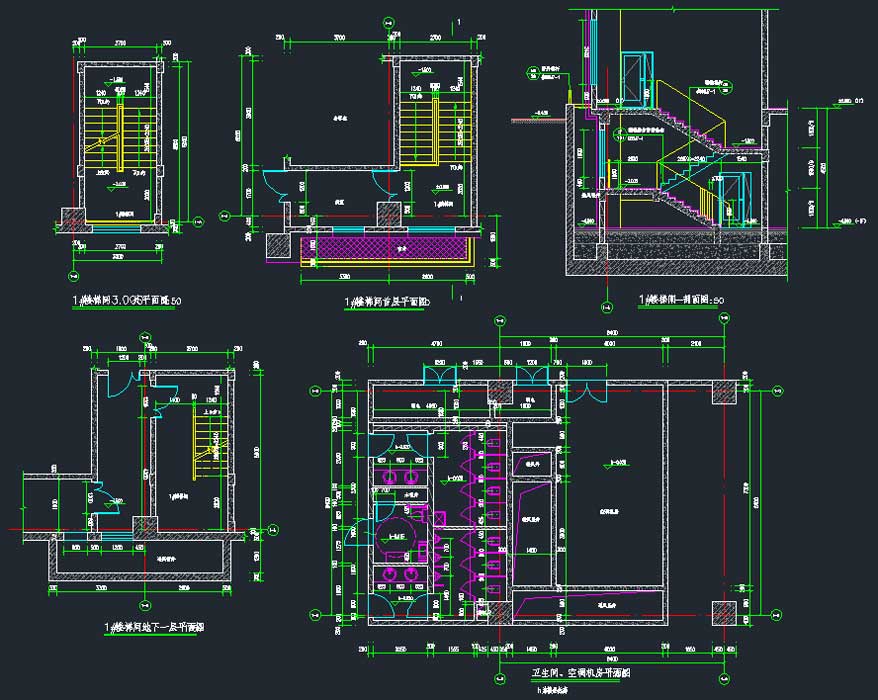

说明:某中高层生产车间全专业施工图(含变更通知单),本工程为某生物技术有限公司研发基地生产实验楼1#生产车间项目。抗震设防烈度为8度,主要结构形式为钢筋混凝土框架剪力墙结构,建筑高度为45米,地上层数9层,地下层数为1层,总建筑面积为21693平方米。无单独地库部分图纸。图纸内容含:建筑说明,总平面图,平面图,立面图,剖面图,汽车坡道详图,门廊详图,风井详图,卫生间详图,楼梯间详图,核心筒详图,核心筒电梯详图,墙身详图,门窗详图;给排水说明,消防给水平面图,给排水平面图,机房层太阳能布置平面图,消火栓给水系统图,喷淋给水系统图,中水系统图,给水系统图,热水系统图,雨水系统图,纯化水系统图,排水系统图,消防泵房给排水大样图,高位水箱间给排水大样图,给水、热水、中水泵房给排水平面图、管道系统图,集水坑大样图,柴油发电机房水喷雾大样图,卫生间大样图;结构说明,基础梁配筋图,基础底板配筋图,梁、板、柱、墙平面配筋图,剪力墙暗柱表,出屋面梁板、墙柱平面配筋图,楼梯详图,楼梯平面图、剖面图,汽车坡道详图;电气说明,高压供电系统图,高压开关柜单线系统图,低压配电柜系统接线图,10kV变电站平面布置图、剖面图、基础槽钢图、照明平面图、配线平面图、配电箱体系统接线图、接地平面图、通风平面图,进线柜、母联柜、变压器馈线柜、进线隔离及PT柜、进线计量柜、母联隔离柜二次接线图,中央信号屏原理接线图,直流电源屏系统接线图、屏面布置图,供电平面图,照明平面图,供电干线系统图,配电箱体系统接线图,消防报警平面图,消防报警及联动控制系统图,弱电平面图,弱电系统图,防雷平面图,接地平面图;暖通说明,舒适性通风、送风空调平面图,工艺排风平面图,机房层通风平面图,防排烟系统图,空调水系统图,舒适性空调水管平面图,净化空调系统图,空调风管平面图,空调送新风管平面图,空调回新风管平面图,水系统平面图,空调送风风口平面图,空调回风风口平面图,空调压力分布图,水管平面图,洁净区设计系统图,风管平面图,排风风管图,送风风管图,回风风口布置图,送风风口布置图,压力分布平面图,大样图,洁净区机房剖面图,五层、七层、八层蒸汽/纯蒸汽平面图,地下一层通风水管平面图。专业包括建筑、结构、给排水、电气、采暖通风。
