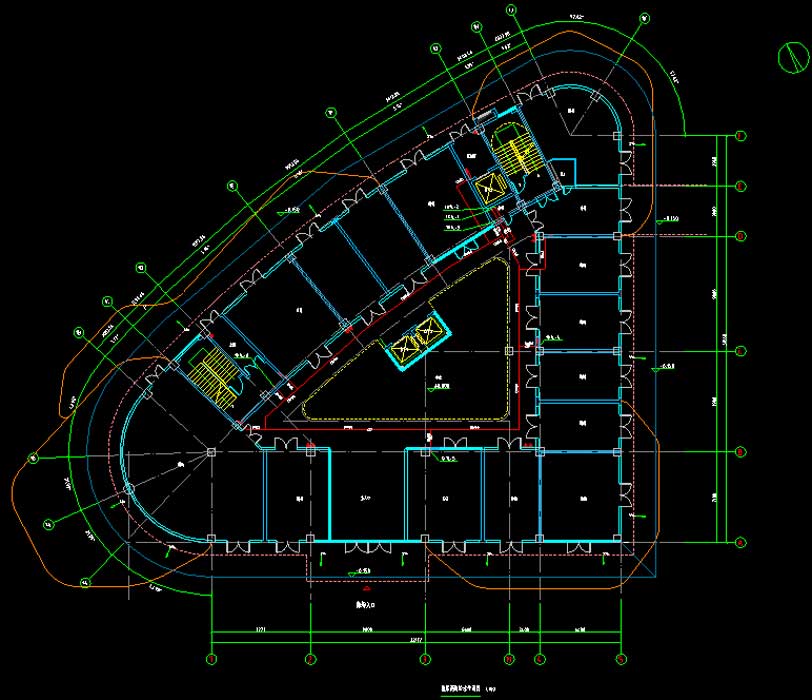

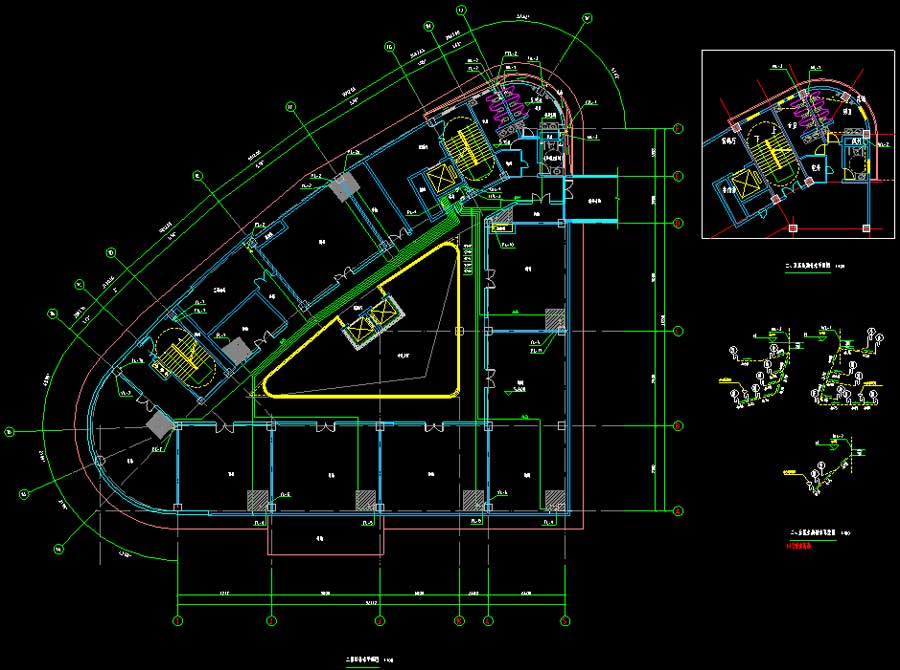

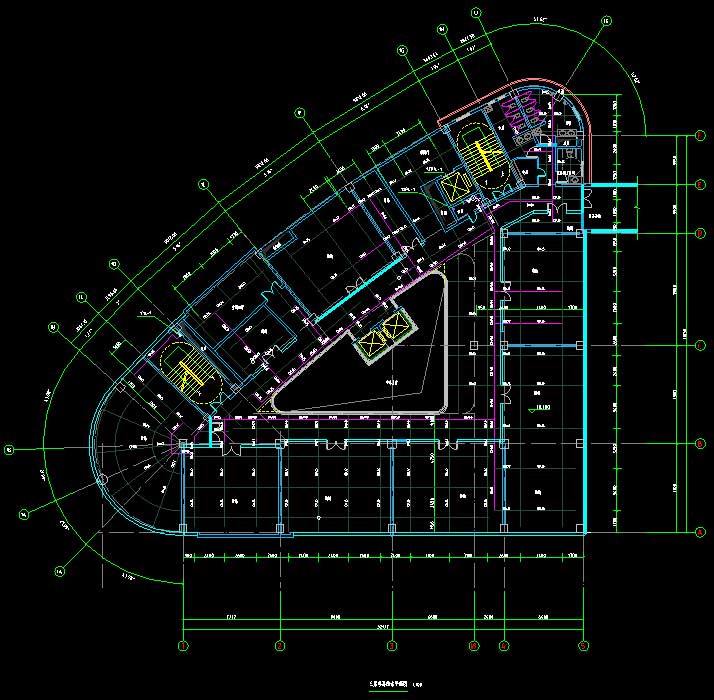

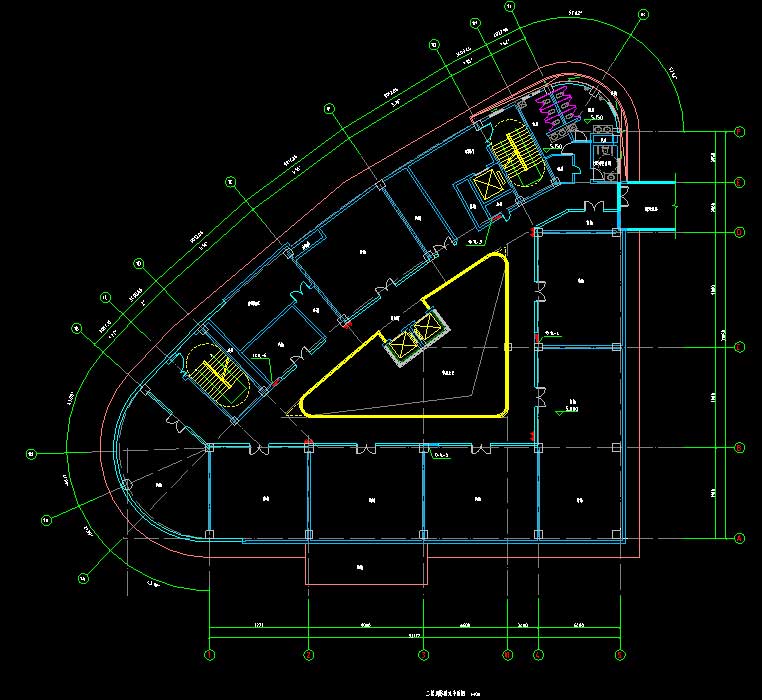

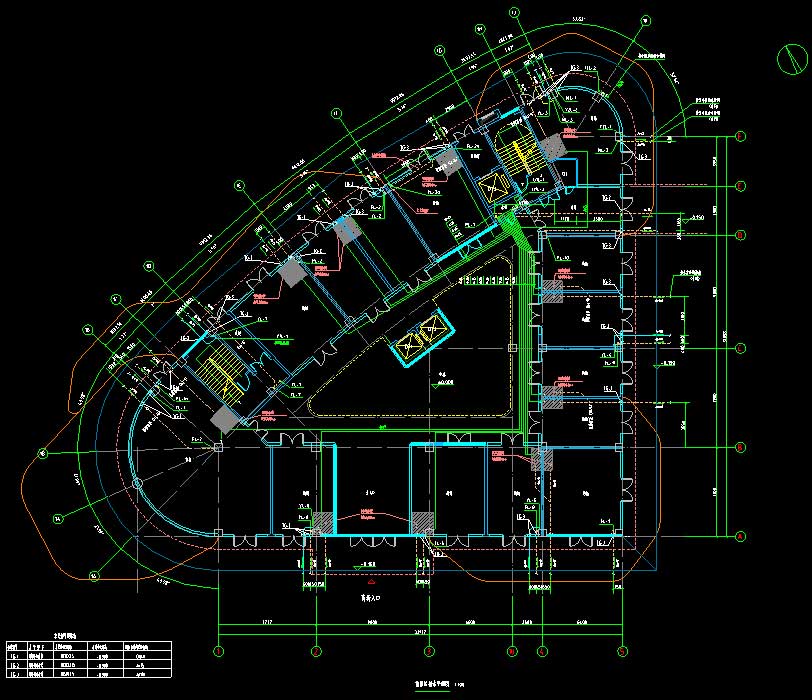

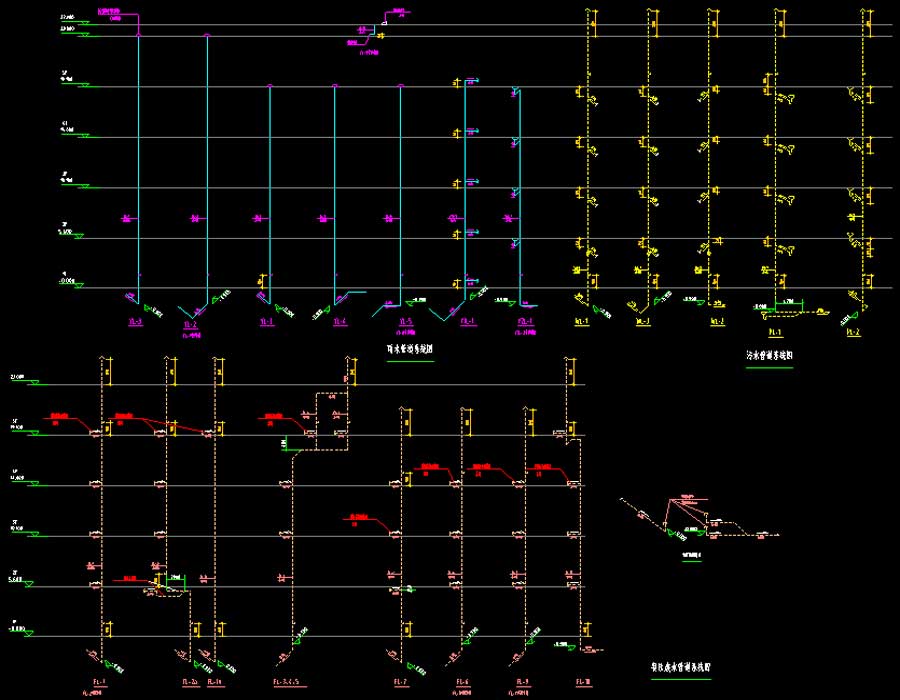

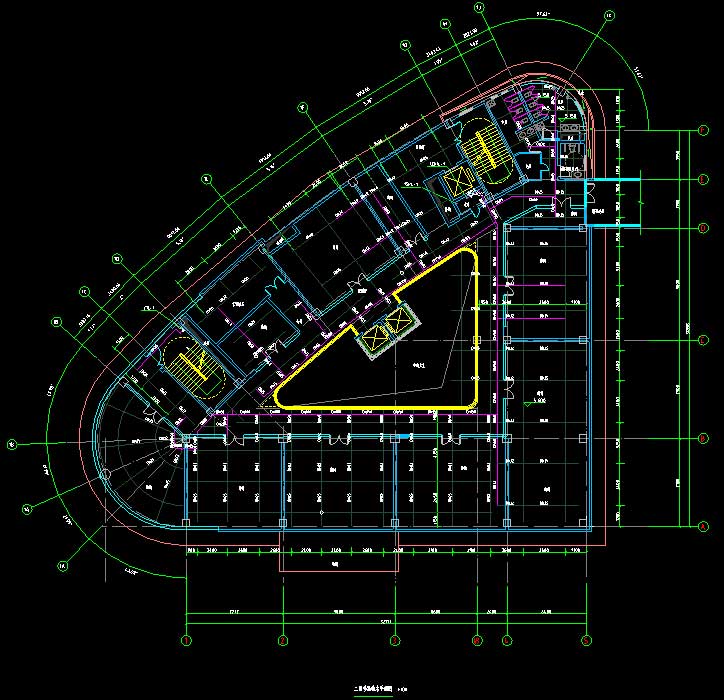

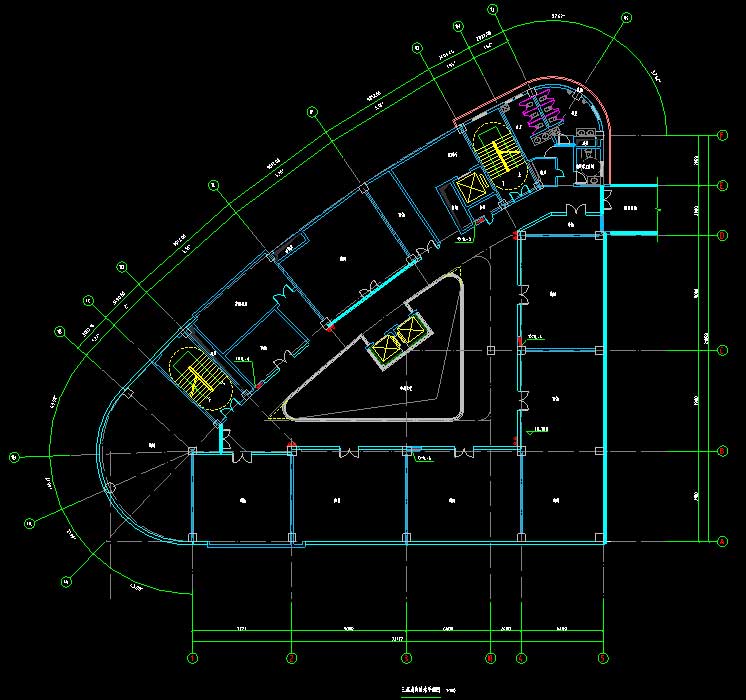

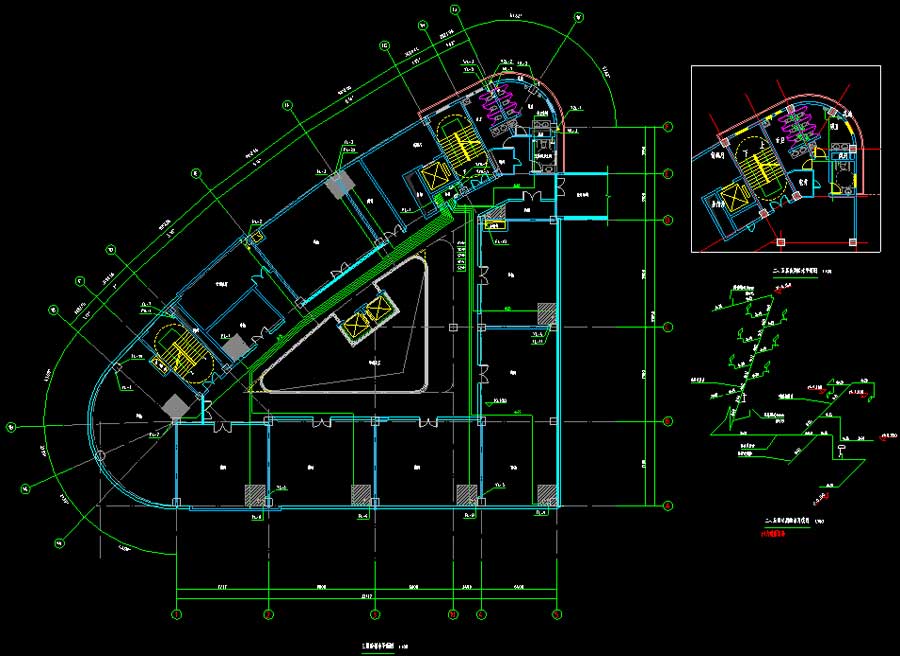

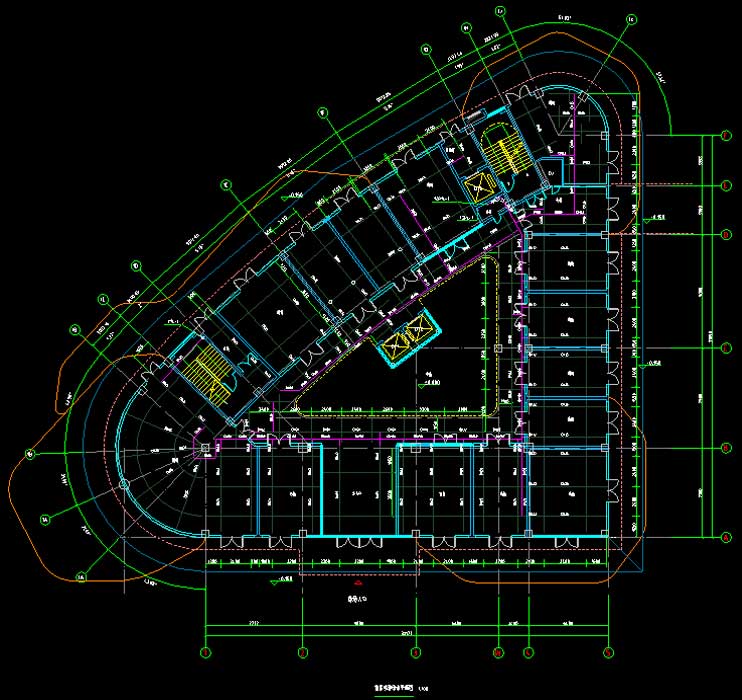

说明:某多层商业楼给排水及消防施工图,抗震设防烈度为6度,建筑高度为23.15米,地上层数5层,地下层数为1层,总建筑面积为5000平方米。设计范围为本工程红线范围内:给水系统、污废水系统、雨水系统、室外消火栓系统、室内消火栓系统、自动喷淋系统、消防水炮。无单独地库部分图纸。图纸内容含:给排水说明,消防系统(给排水)设计施工说明,消防给水平面图,喷淋给水平面图,消火栓管道系统原理图,自动喷水给水管道系统图,给水排水通用大样图,给排水平面图,雨水管道系统图,污水管道系统图,餐饮废水管道系统图,给水管道系统图。
消防设计:室内消火栓系统,喷淋系统生活供水设计:全加压排水设计 :污水系统,废水系统,雨水系统生产供水设计:排水技术:重力排水供水方式 :供水体制:水箱变频室外消火栓水量:25L/S室外消火栓水量:30L/S建筑面积:5000㎡建筑高度:23.15m地上层数:5层地下层数:1层高度类别:多层图纸深度:施工项目地址:广东省设计时间:2018
