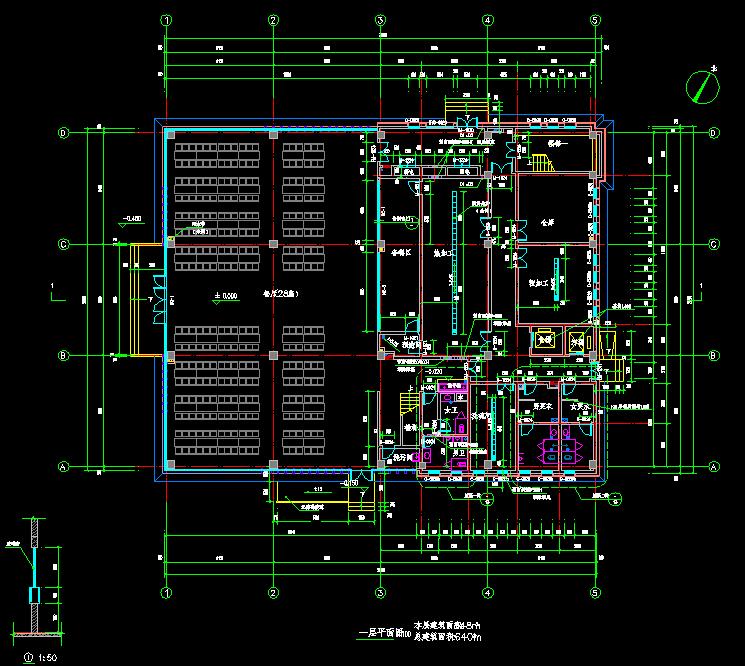

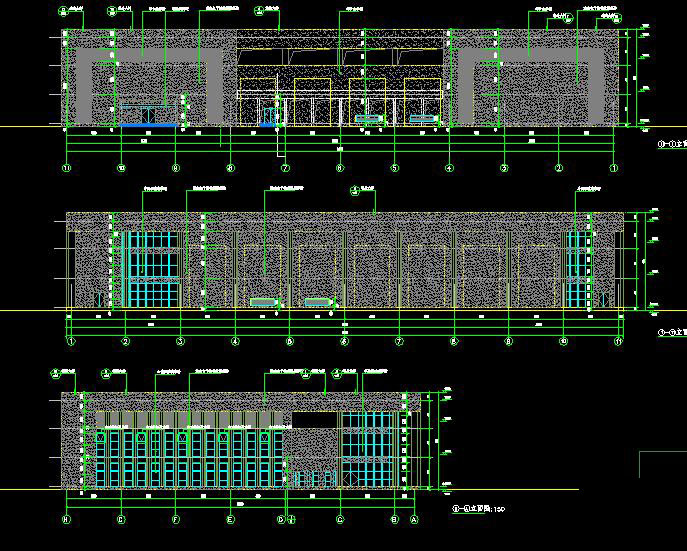

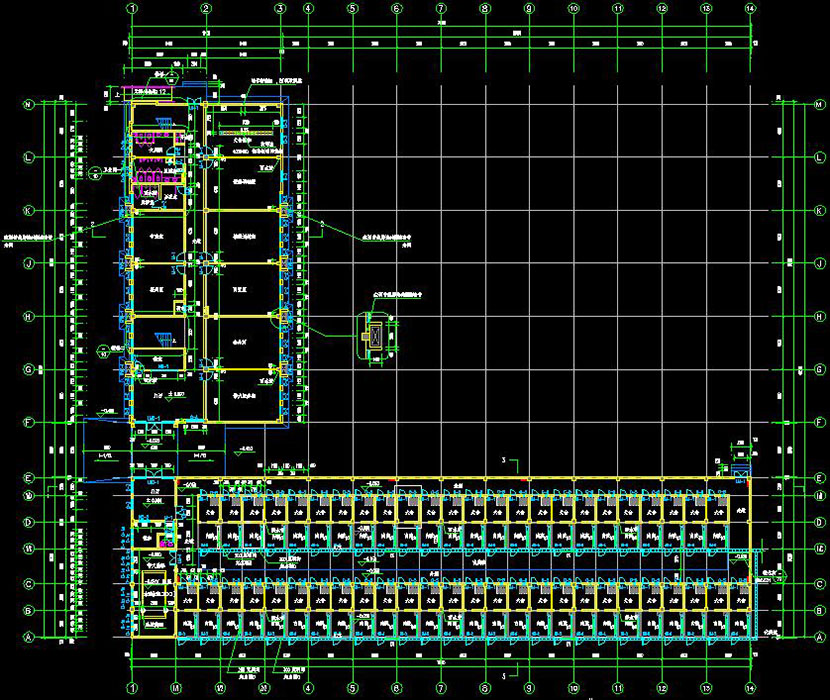

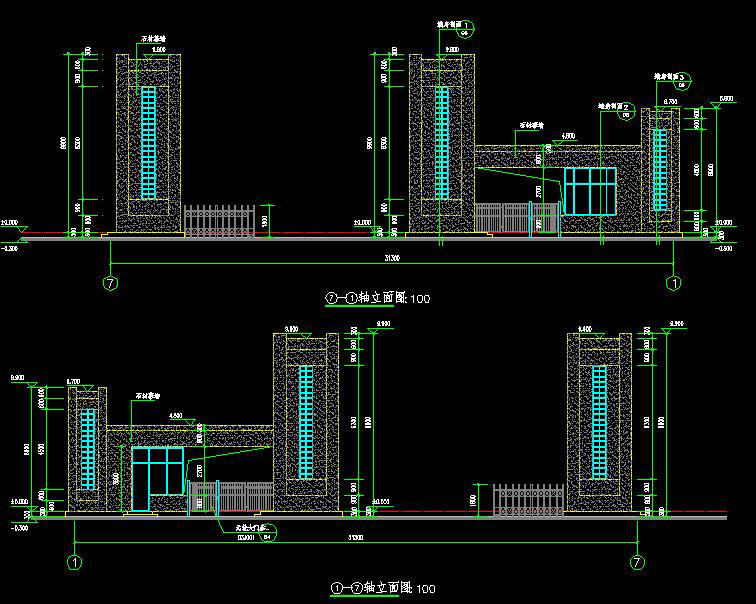

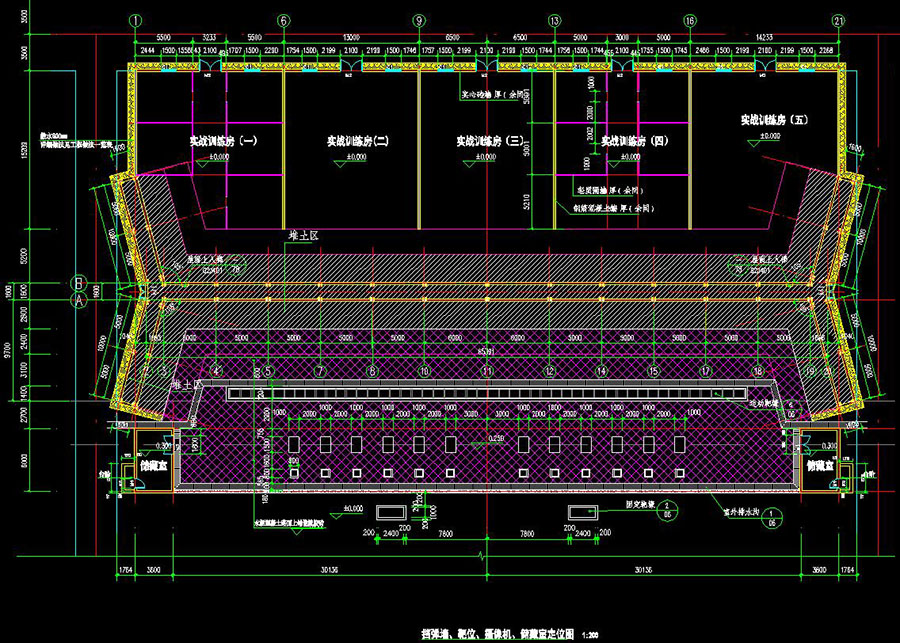

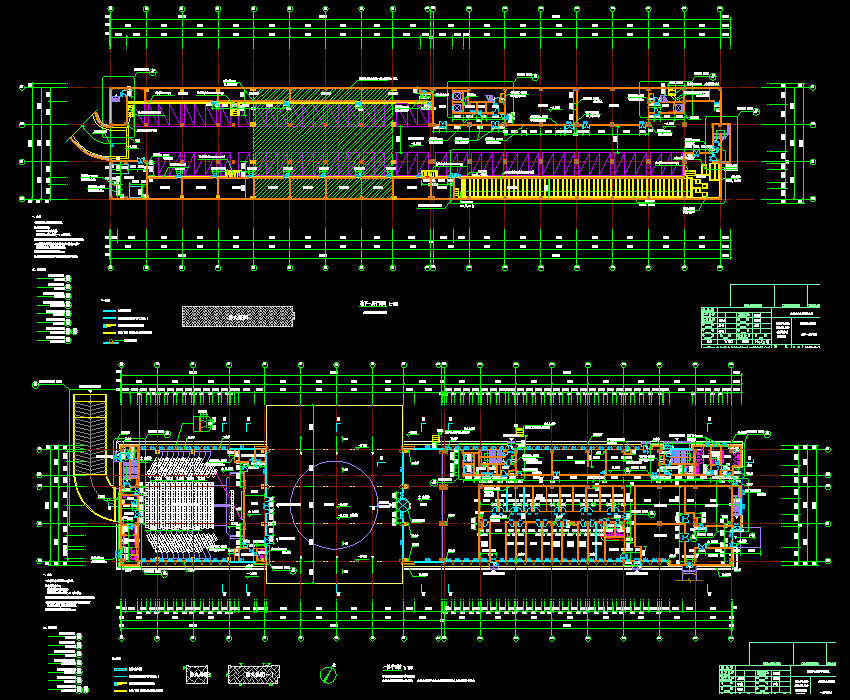

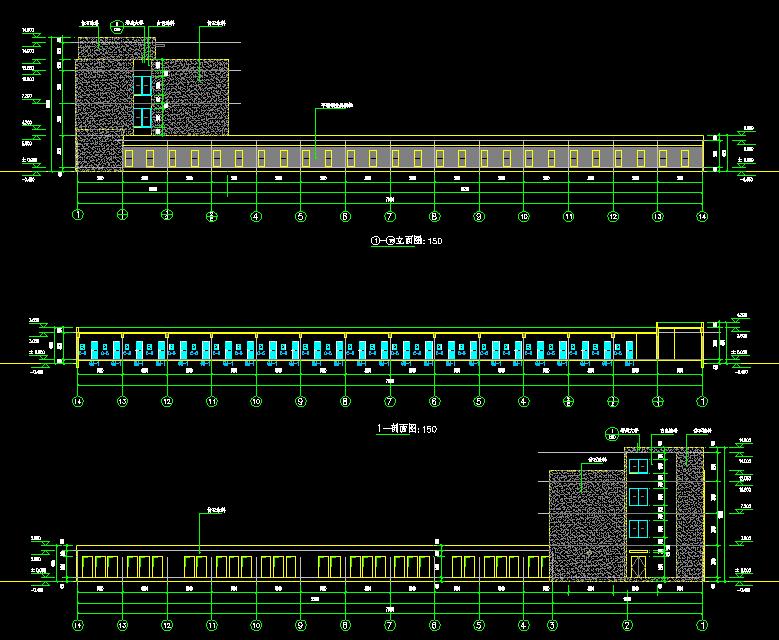

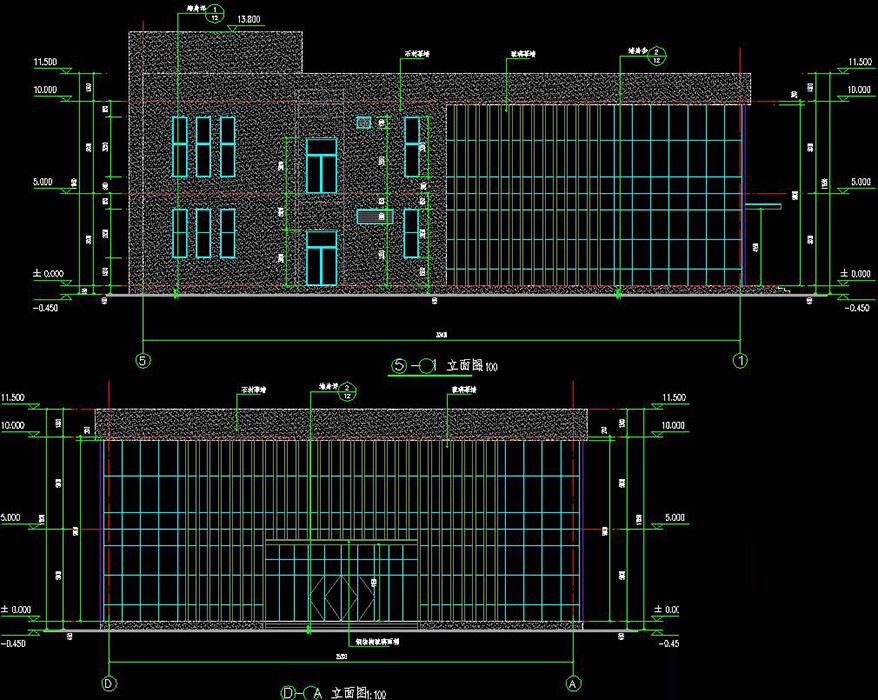

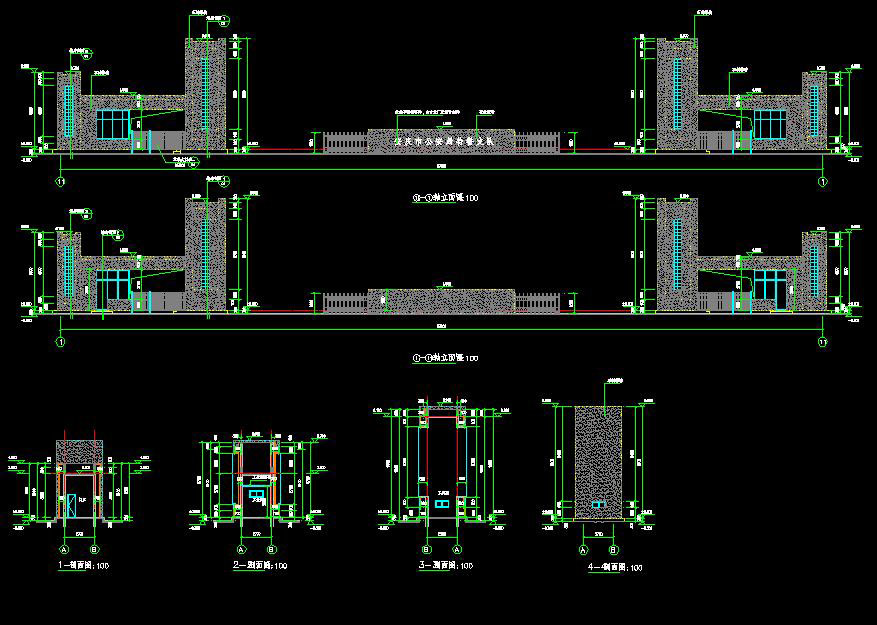

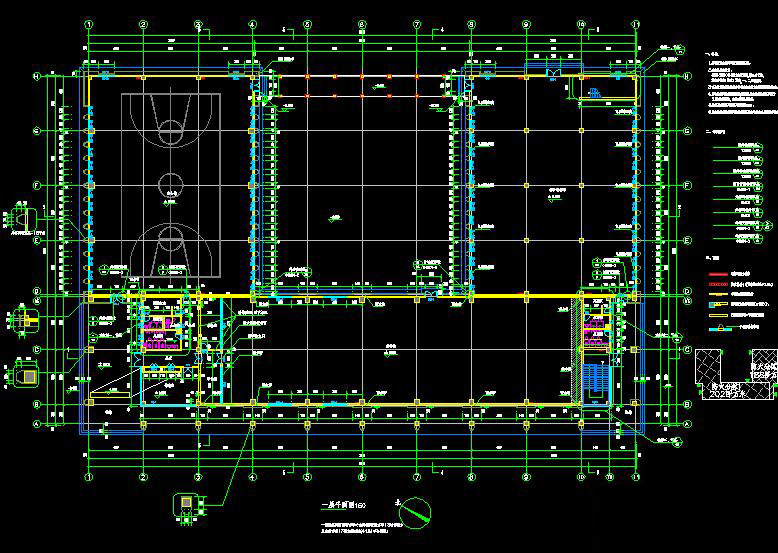

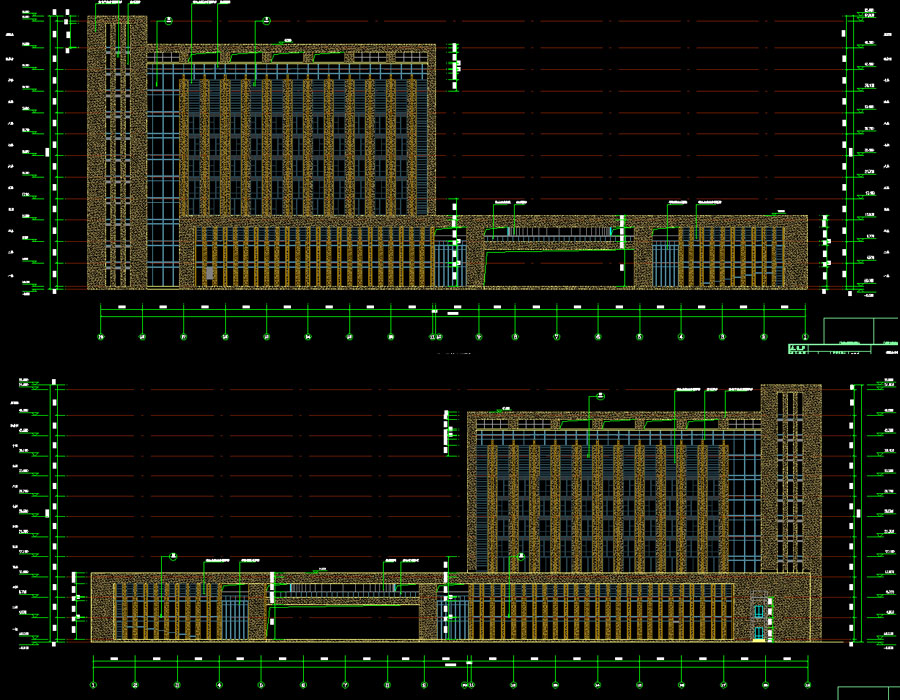

说明:某公安局特警支队营房及训练基地建设项目,包含:综合指挥楼、综合楼-综合训练馆-射击馆、宿舍、食堂、警犬基地、看台、挡弹墙、水上救援训练场-砂池、攀登塔、门卫、围墙等项目。其中综合指挥楼地上10层,地下1层为汽车库及机电设备辅助用房,本工程为非人防工程,总建筑面积18363㎡,建筑高度53.4m;综合楼-综合训练馆-射击馆地上2层,总建筑面积4177㎡,建筑高度15m;宿舍地上4层,总建筑面积4421㎡,建筑高度16.45m;食堂地上2层,总建筑面积1640㎡,建筑高度11.95m;警犬基地地上3层,总建筑面积2700㎡,建筑高度14.6m;看台地上2层,建筑高度9.6m;挡弹墙地上6层,建筑高度21.9m;攀登塔地上6层,建筑高度21.9m;门卫地上1层,建筑高度9.9m。图纸包含:总平面图,建筑设计说明,节能专项设计说明,平立剖面图,门窗表及门窗详图,楼梯卫生间详图,墙身大样,防火分区示意图等;结构设计说明,桩位平面布置图,基础平面布置图,柱网平面布置图,梁板平法施工图,楼梯结构图等;给排水设计说明,给排水平面图、喷淋平面图,系统图,卫生间详图;暖通设计说明,主要设备材料表,空调通风排烟平面图,防排烟系统原理图等;电气设计说明,照明、弱电、火灾报警、电力与插座平面图,防雷接地平面图,高低压系统图,配电箱系统图,综合布线系统图,安防监控系统图,火灾报警联动系统图,变电站设备平剖面图等;食堂天然气管道透视图,一层天然气管道平面布置图;外场电气设计说明,电力、照明、弱电总平面图;外场总体管道设计说明,给水、消防、污水、景观给水总平面图,污水提升井详图;室内装修施工图,景观、道路、幕墙等施工图
建筑面积:18363,4177,4421,1640,2700㎡地上层数:10,2,4,2,3,2,6,1层建筑高度:53.4,15,16.45,11.95,14.6,9.6,21.9,9.9m地下层数:1层高度类别:图纸深度:施工项目地址:安徽省设计时间:2014建筑风格:现代效果图:有
