结构类型：框架基础类型：桩基抗震烈度：7度抗震风压：0.45kN/㎡雪压：0.25kN/㎡建筑面积：17320㎡建筑高度：23.8m地上层数：4层地下层数：高度类别：多层图纸深度：施工项目地址：河北省设计时间：2019

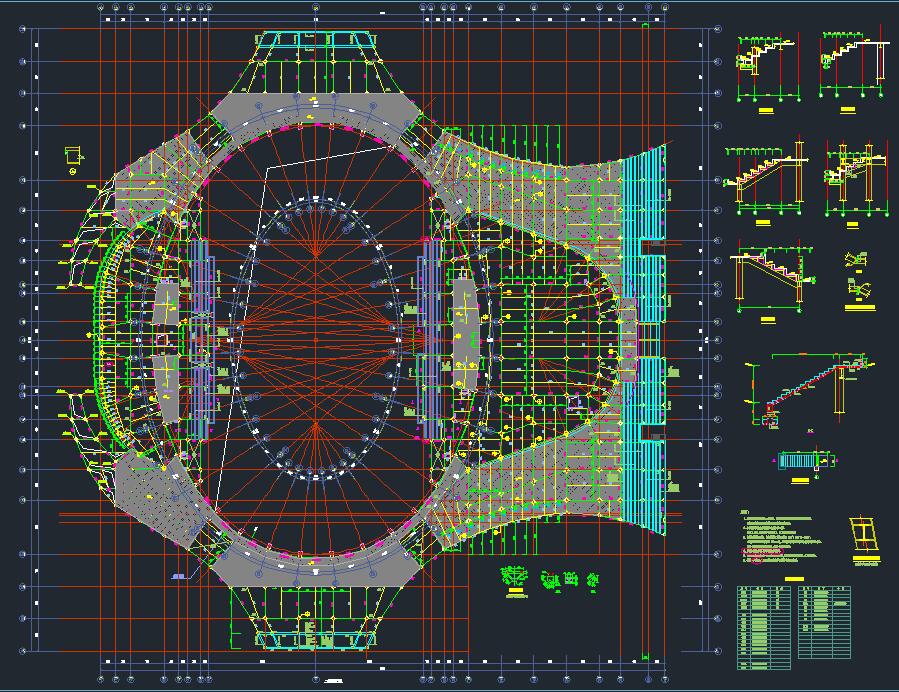

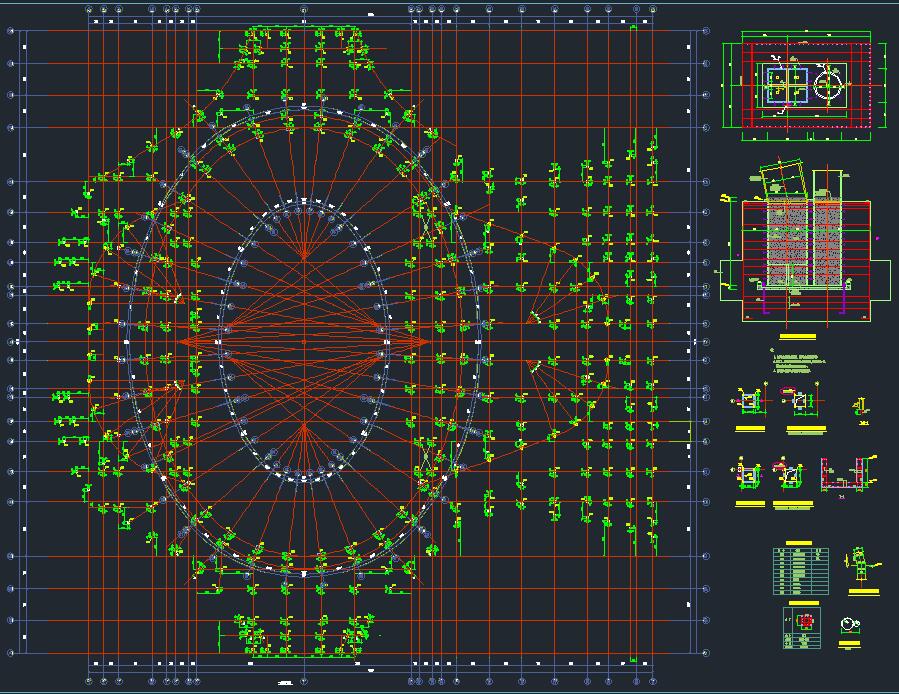

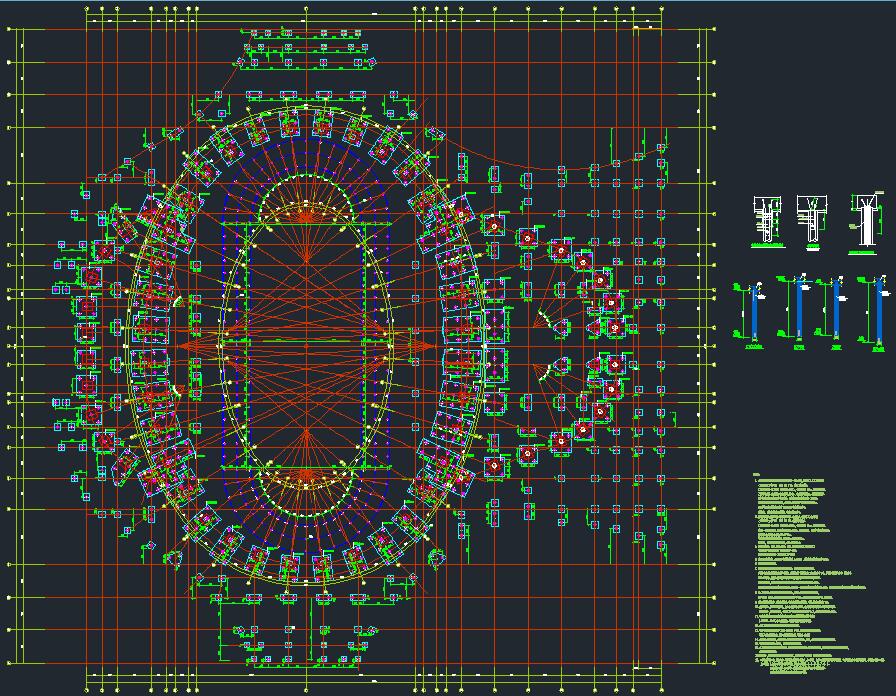

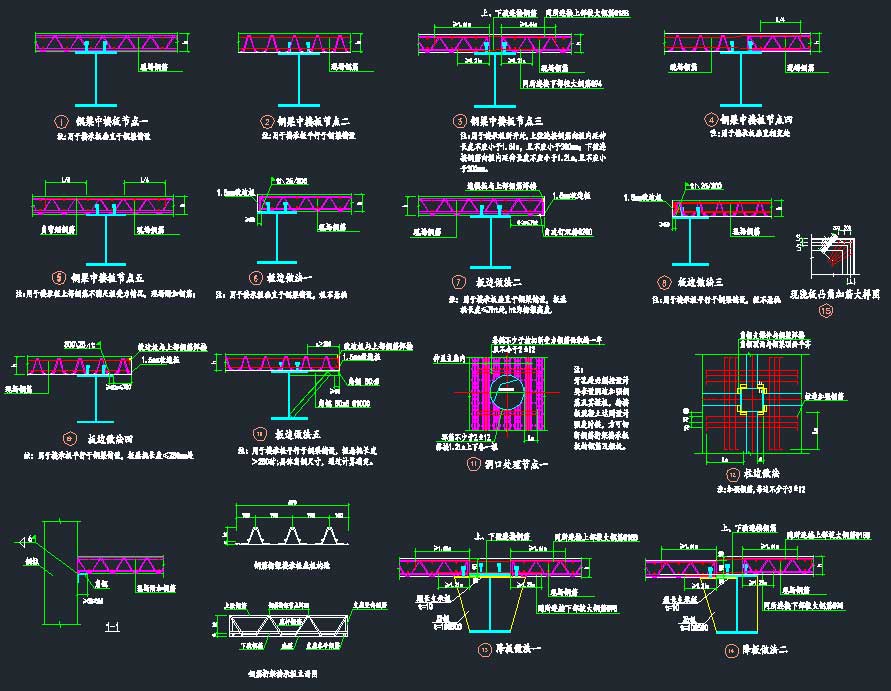

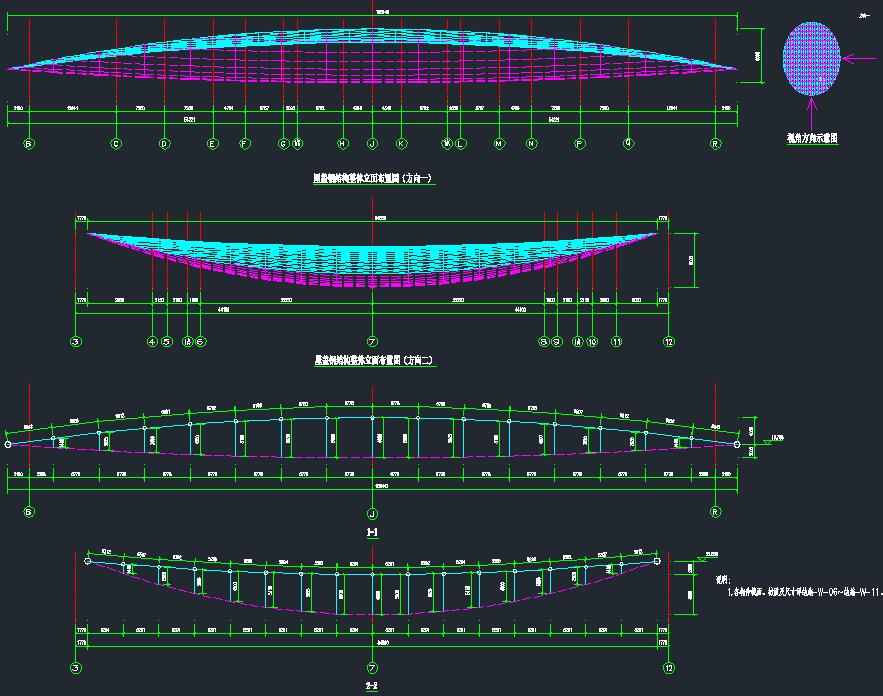

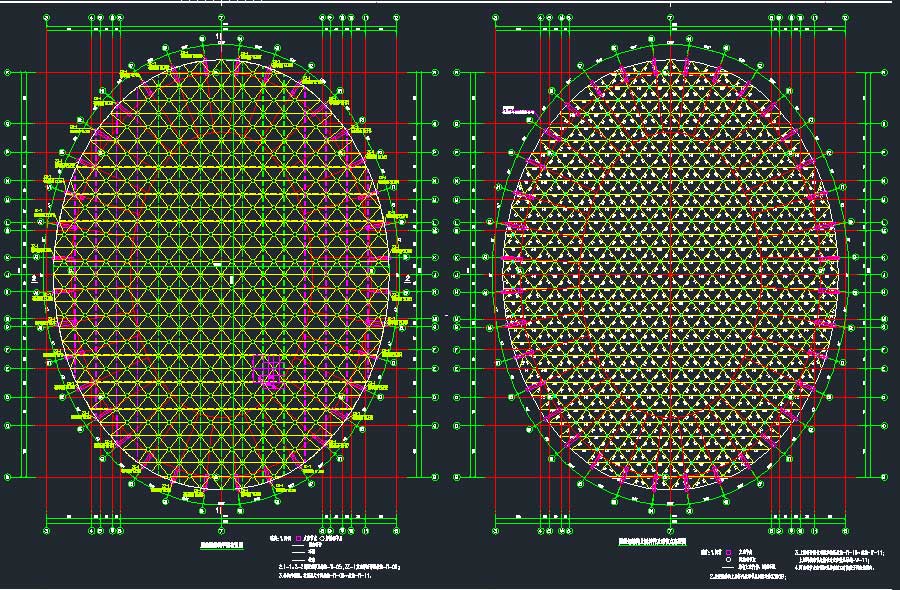

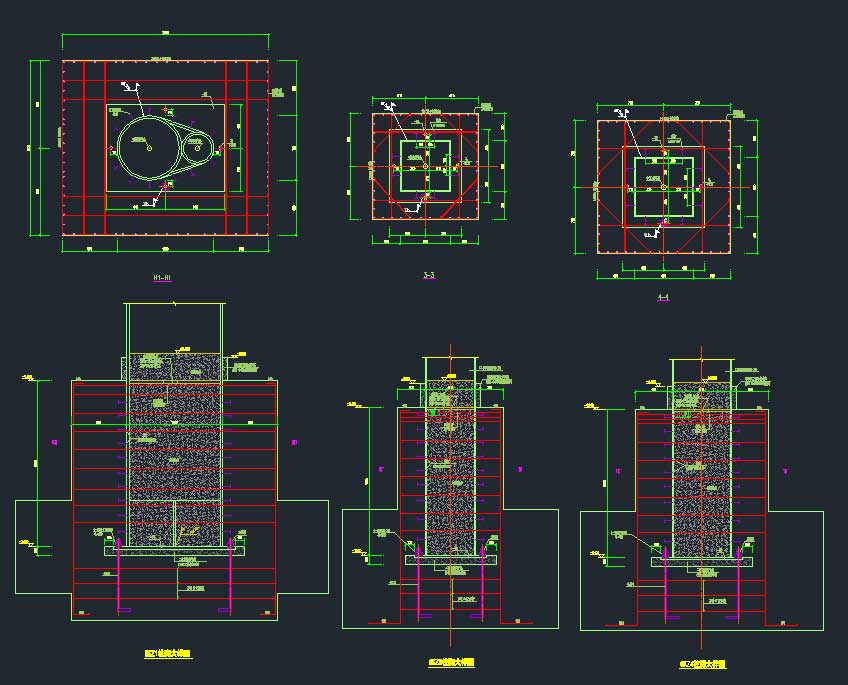

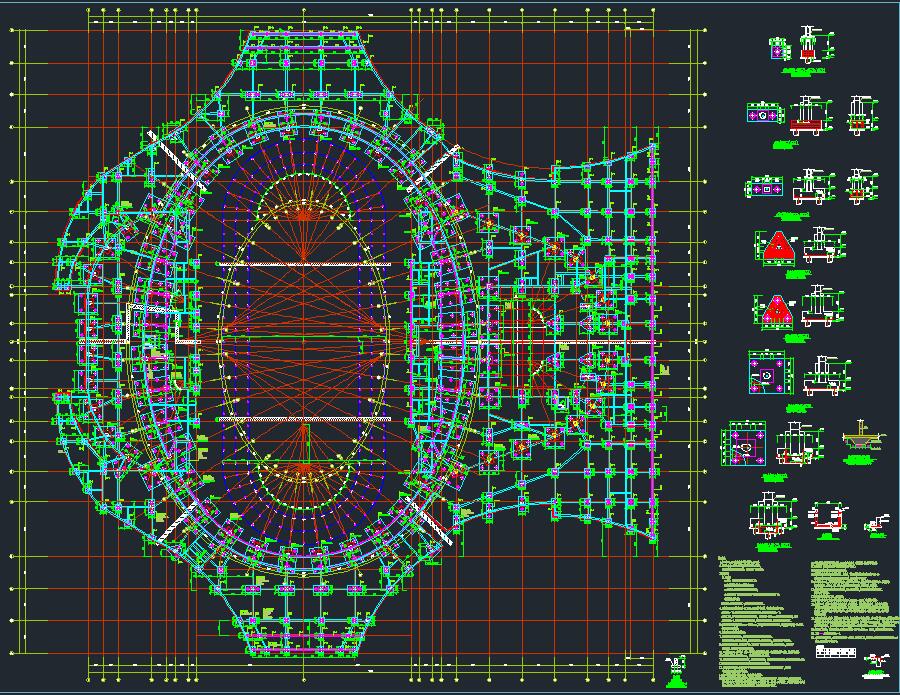

说明：某学院内部小型体育馆钢框架结构施工图，地上4层，首层高为5.1米，二、三层高为3.9米，四层层高4.8米，主体檐口高度为23.8米，总建筑面积17320平方米。设有座位2000座，为小型体育馆，主体采用钢框架结构。图纸内容：结构设计总说明、钢结构设计说明、桩位平面图、基础平面图、柱平面图及柱脚详图、顶板配筋平面图、楼承板节点图、顶钢梁平面图、结构平面图、钢桁架大样图、屋顶檩条平面图、节点详图、屋盖钢结构设计说明、屋盖钢结构三维实体示意图、屋盖钢结构平面布置图、屋盖钢结构立面和剖面布置图、屋盖钢结构上层杆件及球节点布置图、屋盖钢结构撑杆布置图、屋盖钢结构环梁及接索布置图、屋盖钢结构拉索节点、支座节点、屋盖钢结构材料表、屋盖钢结构马道平面布置图及做法示意图、屋盖钢结构檩条平面布置示意图
