17层高层门诊综合楼全专业施工图3512710530文件大小:447.02M推荐人:疯言疯语图纸张数:830张所属分类:多类专业所含专业:建筑、结构、给排水、暖通、电气
分 享
下  载
建筑面积:94351㎡地上层数:17层建筑高度:86.35m地下层数:3层高度类别:高层图纸深度:施工项目地址:广东省设计时间:2015建筑风格:现代效果图:无

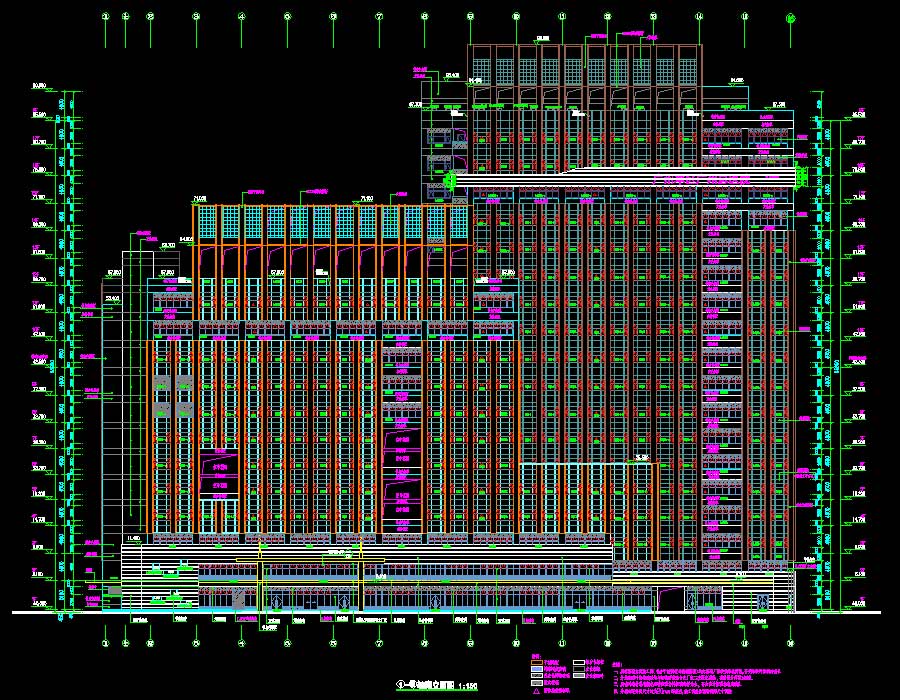

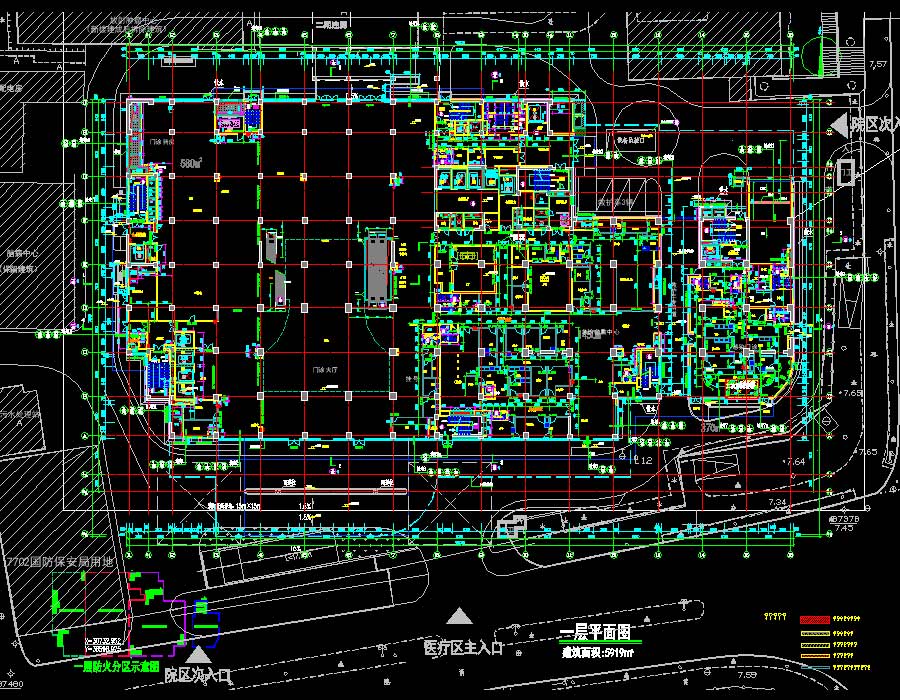

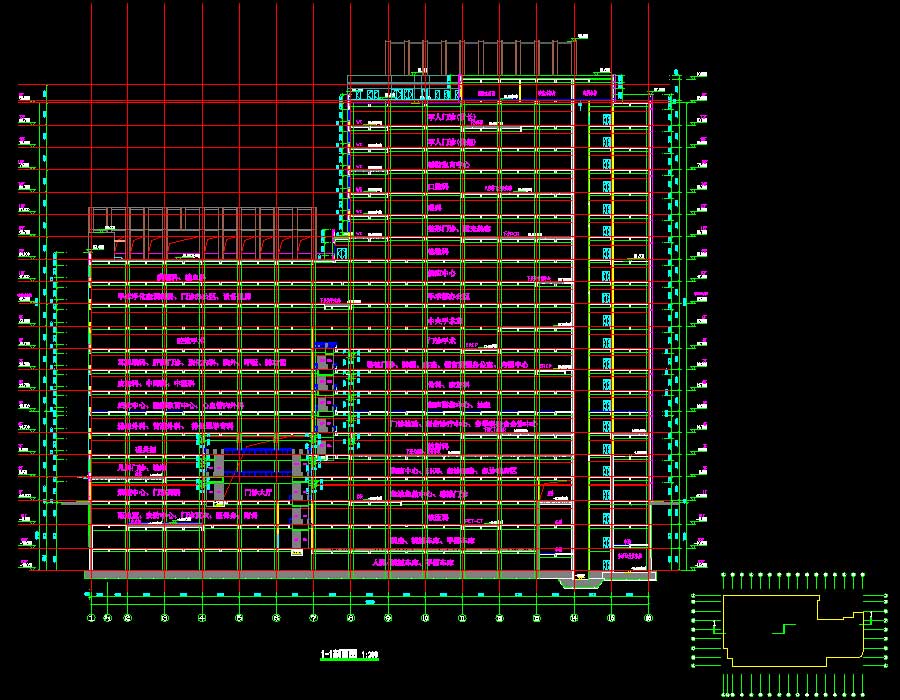

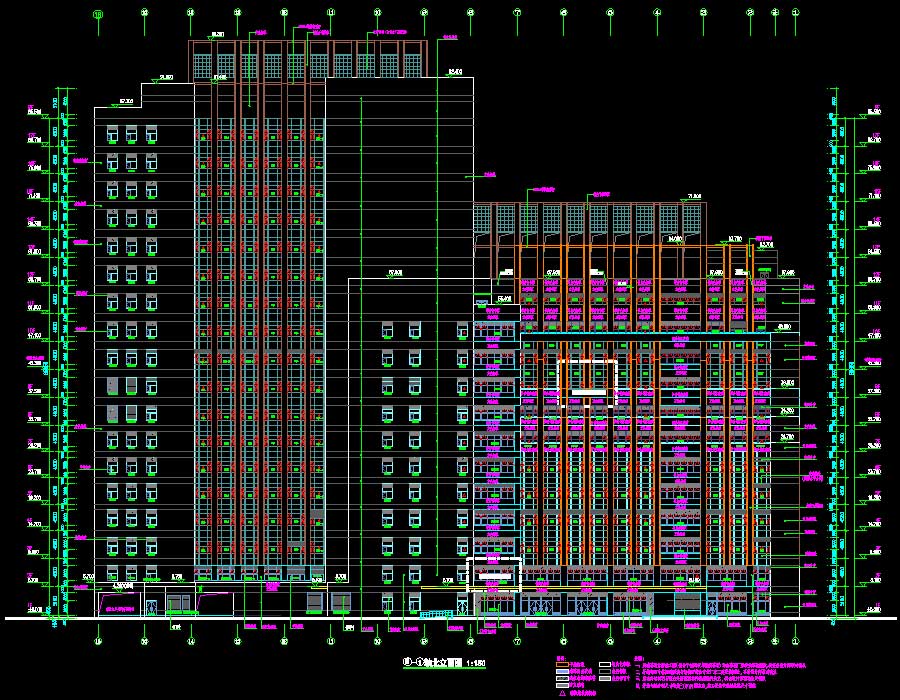

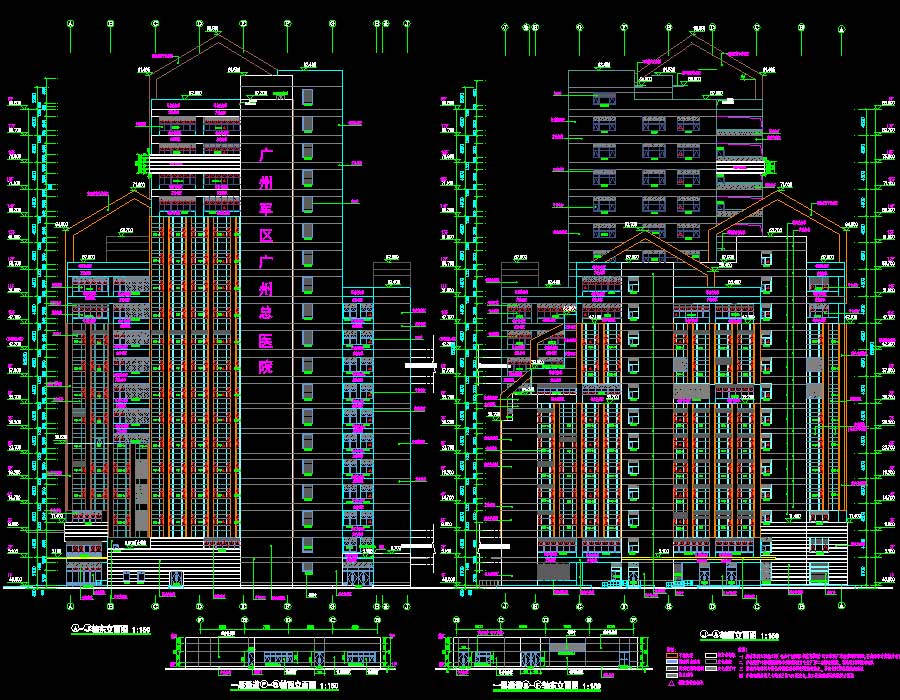

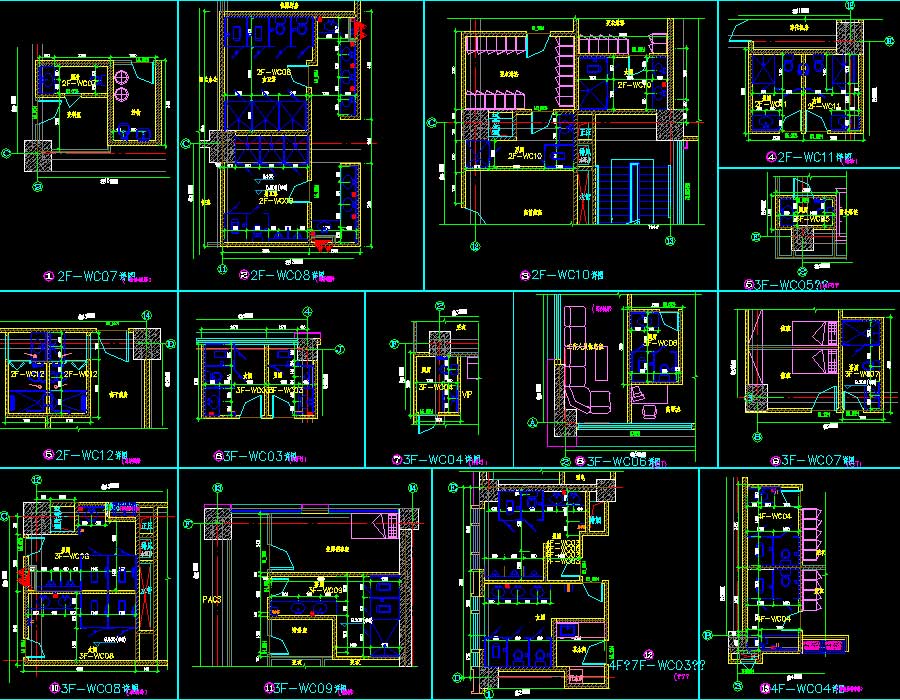

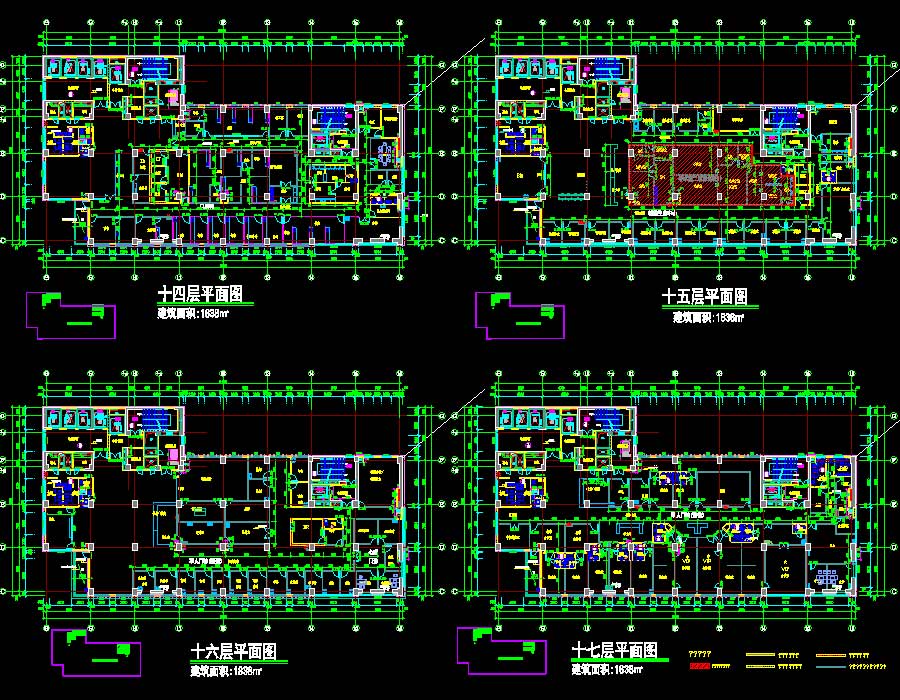

说明:该项目为某军区总医院门诊综合楼建筑、结构、电气、暖通、给排水专业及基坑支护、医疗气体专业施工图,新建地下室面积23379平方米,地上建筑面积70972平方米,合计94351平方米,建筑高度:地上86.35米(室外高差0.45 ,建筑屋顶层标高85.9),地下3层,地上17层,结构形式为框架剪力墙结构。图纸内容含:建筑专业,总平面图、总平面竖向设计图、道路详图及说明、施工图设计说明、降板区域范围示意图、防火分区图、建筑平面图、立面图、剖面图、墙身剖面图、柴油发电机房排风井详图、楼梯、电梯详图、设备吊装口详图、残坡详图、车道详图、卫生间详图、室内门窗数量表、室外门窗数量表、室外门窗立面详图、核医污水衰败池详图、消防水池详图、未来连通口详图、节点详图、门诊大厅入口雨蓬详图、玻璃雨蓬详图、屋顶装饰钢架详图、室内空间普装修材料作法表、核医科辐射用房平面详图、急诊科辐射用房平面详图、磁共振辐射用房平面详图、放射科辐射用房平面详图、四层以上辐射用房辐射用房平面详图;结构专业,施工图设计说明、基础结构平面图、基础结构详图、地下三层人防墙、地下室外墙平面图、地下室人防墙、外墙配筋详图、地下三层墙上预埋管平面图、防空地下室防护单元口部详图、框架柱约束边缘构件平面布置图、框架柱约束边缘构件配筋图、模板及板配筋平面图、X向梁配筋图、Y向梁配筋图、楼梯剖面图、楼梯平面图、衰败池结构详图、消防水池结构详图、车道结构详图;电气专业,电气设计说明、主要设备表、电气主接线示意图、高压系统图、柴油发电机系统图、能源管理系统图、电气火灾监控系统图、竖向干线图、低压配电系统图、电气总平面图、普通照明箱系统图、应急照明箱系统图、应急插座箱系统图、动力配电系统图、空调主机房配电系统图、水泵房配电系统图、插座平面图、疏散照明、风机盘管,接地平面图、动力平面图、基础接地平面图、防雷平面图、照明平面图、插座平面图等等及暖通、给排水专业、基坑支护、医疗气体专业施工图。(注:本套图纸缺少部分施工图)
