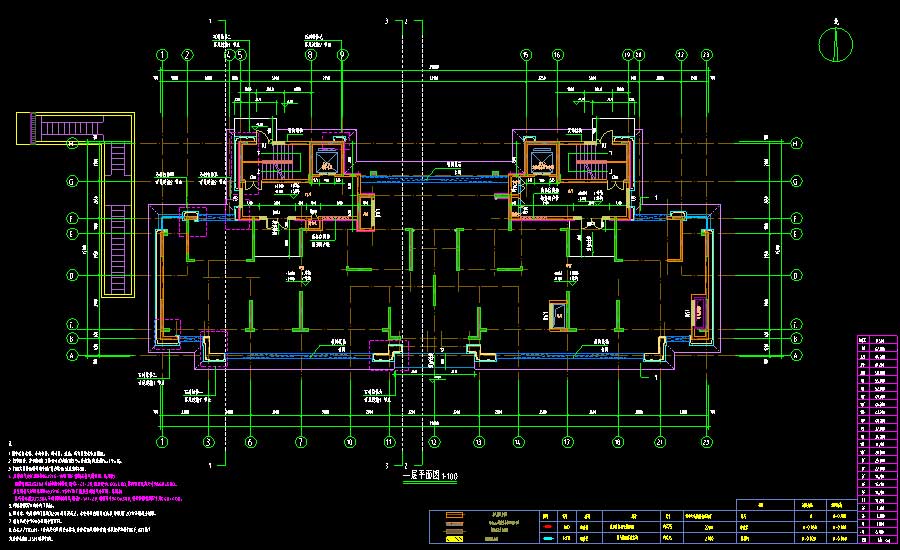

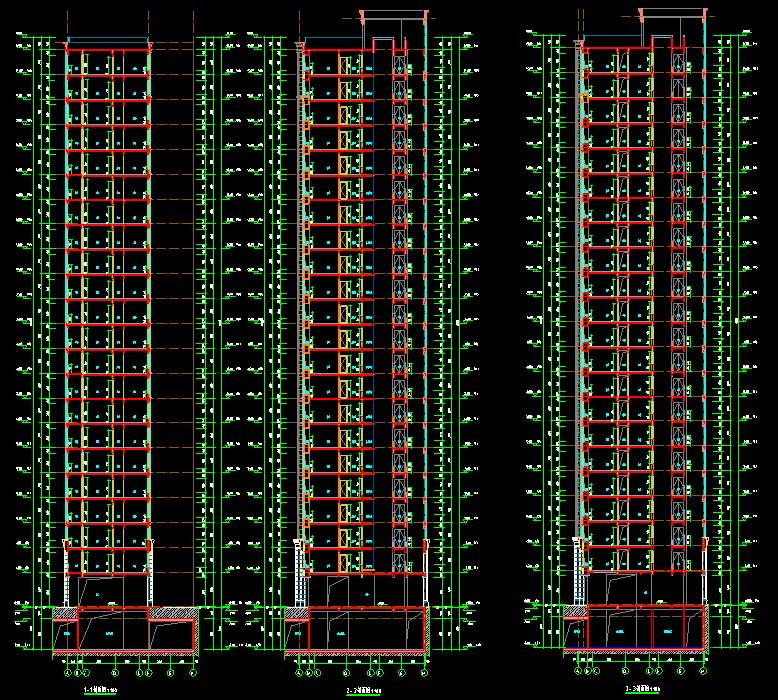

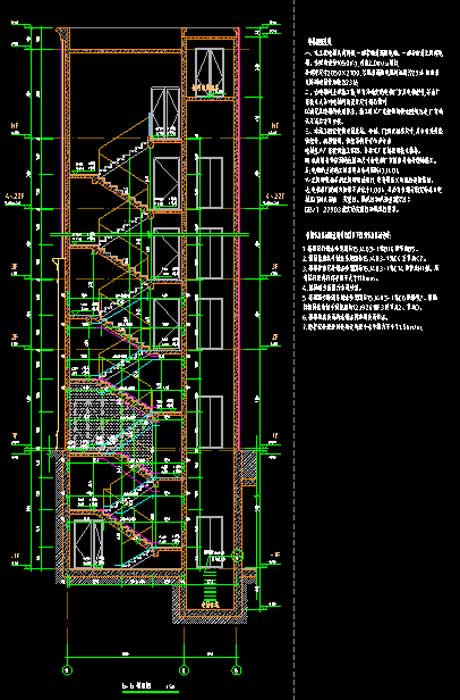

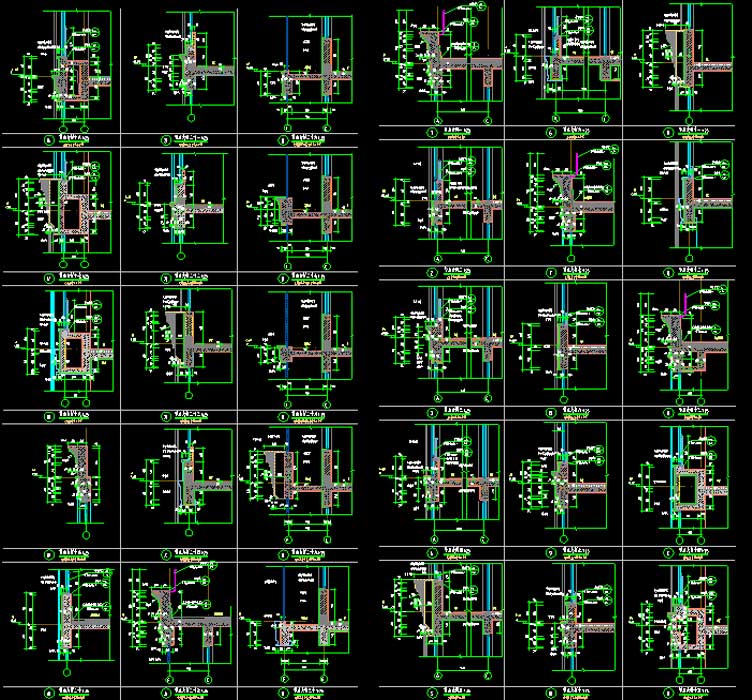

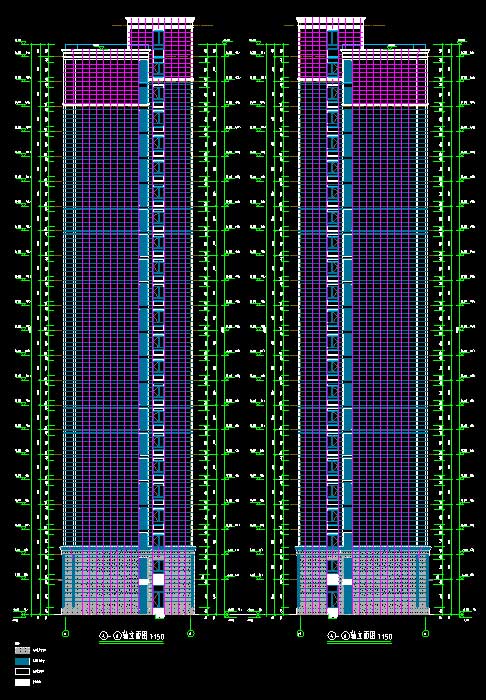

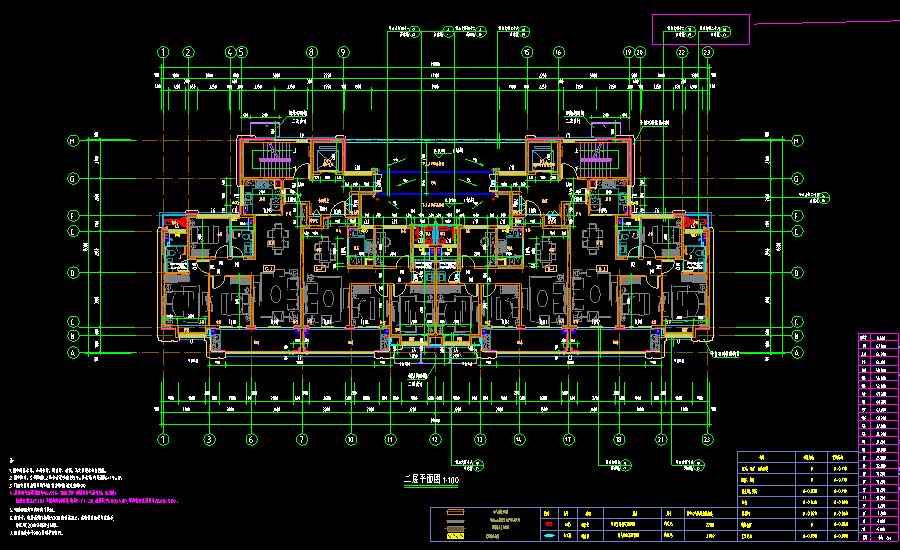

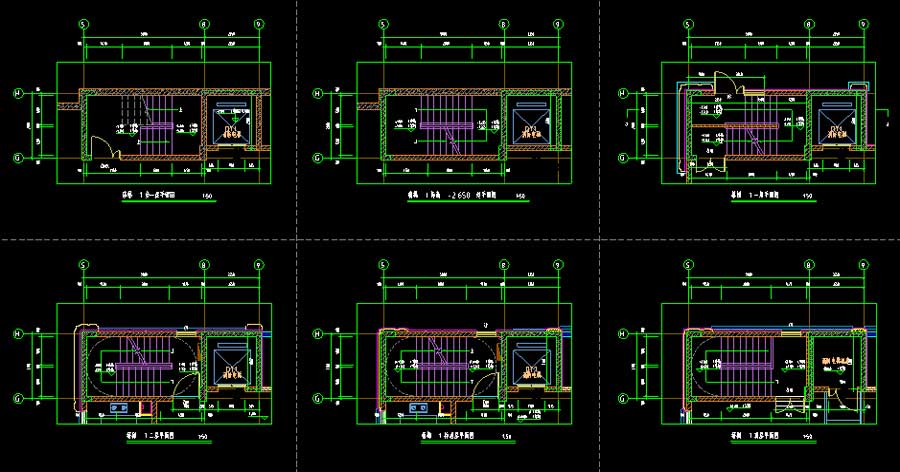

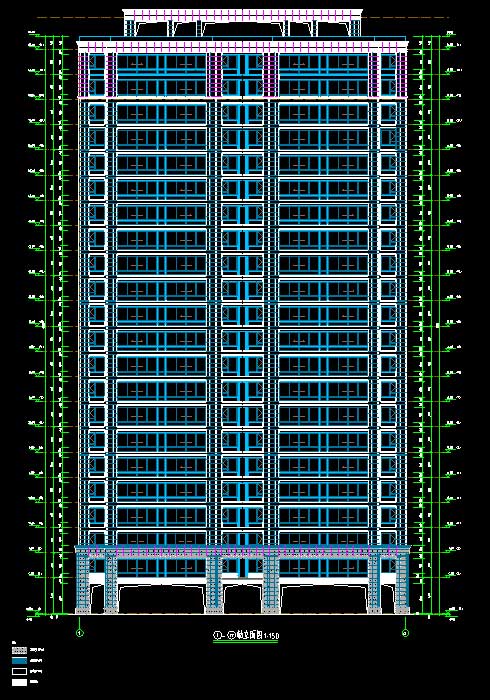

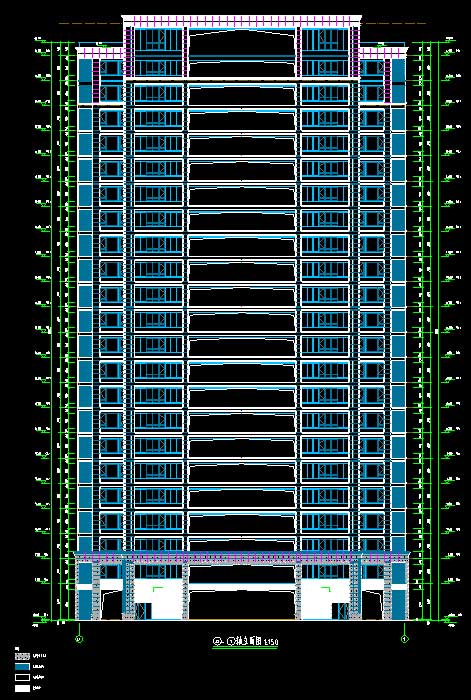

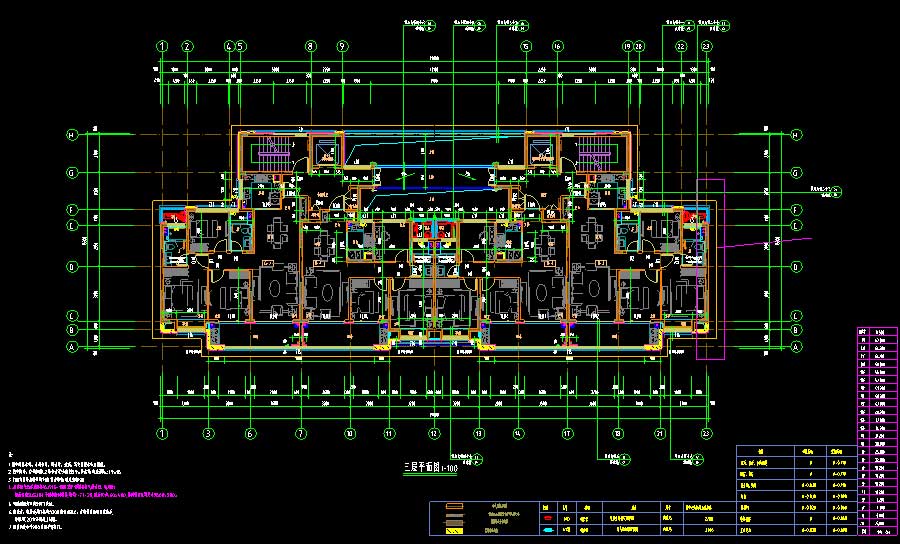

说明:某小区1-3、5-11#高层住宅楼多专业施工图(5、9-11#楼无建筑施工图),抗震设防烈度为7度,主要结构形式为剪力墙结构。其中,2、3、10、11#地上层数均为15层,地下层数均为1层,建筑高度为46.3-47.2米,2、3#建筑面积均为6879.6平方米;8、9#地上层数均为20层,地下层数均为1层,建筑高度分别为62.8、61.3米,8#建筑面积为8794.66平方米;1、5#地上层数均为22层,地下层数均为1层,建筑高度分别为68.8、67.3米,1#建筑面积为9589.6平方米;6、7#地上层数均为28层,地下层数均为1层,建筑高度均为86.8米,建筑面积分别为12760.04、12763.58平方米。无单独地库部分图纸。图纸内容含:建筑说明,绿色建筑设计总说明,平面图,立面图,剖面图,建筑做法表,户型大样图,楼梯大样图,节点大样图,非机动车坡道大样图,门窗表、门窗大样;结构说明,地下室结构设计说明,大样图,基础平面图,结构模板图,竖向构件平面施工图,剪力墙详图,梁平法施工图,板配筋图,楼梯结构详图,非机动车坡道详图。专业包括建筑、结构、给排水、电气、采暖通风。
建筑面积:9589.6,6879.6,6879.6,12760.04,12763.58,8794.66㎡地上层数:22,15,15,28,28,20层建筑高度:68.8,47.2,47.2,86.8,86.8,62.8m地下层数:1层高度类别:高层图纸深度:施工项目地址:安徽省设计时间:2019建筑风格:现代效果图:无
