某工业园多栋产业研发楼及配套全专业施工图1509810530文件大小:746.22M推荐人:梅伊图纸张数:929张所属分类:多类专业所含专业:建筑、结构、给排水、暖通、电气
分 享
下  载
建筑面积:189556.08㎡地上层数:27,21,21,21,31层建筑高度:117,95.8,96.4,96.4,98.2m地下层数:2层高度类别:图纸深度:施工项目地址:广东省设计时间:2016建筑风格:现代效果图:无

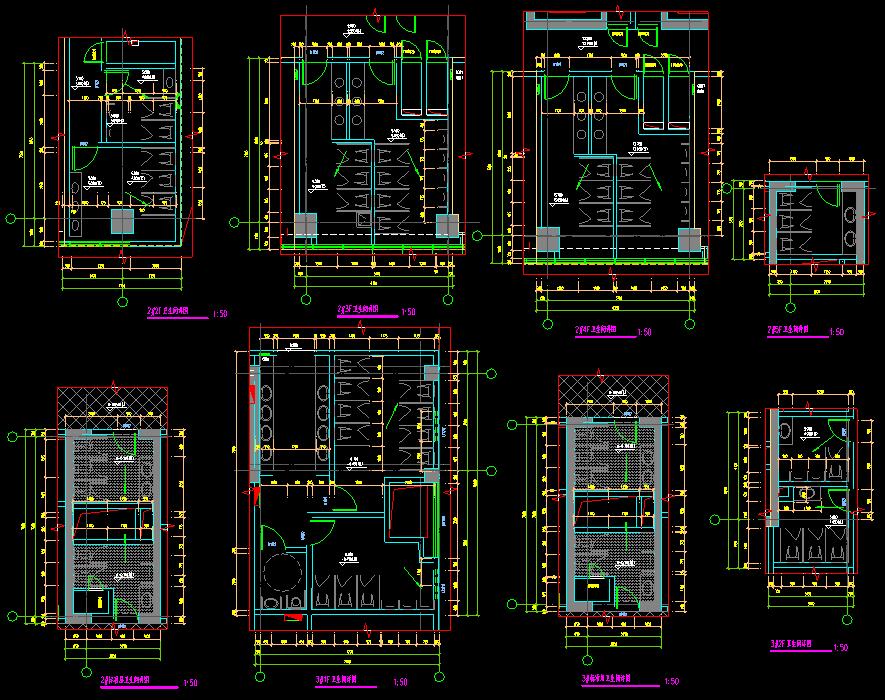

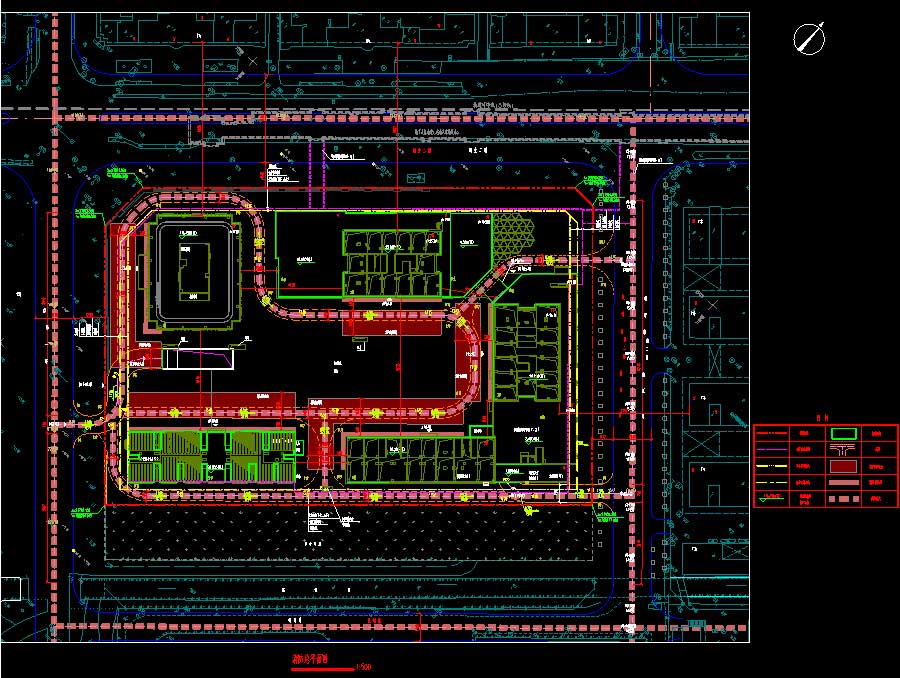

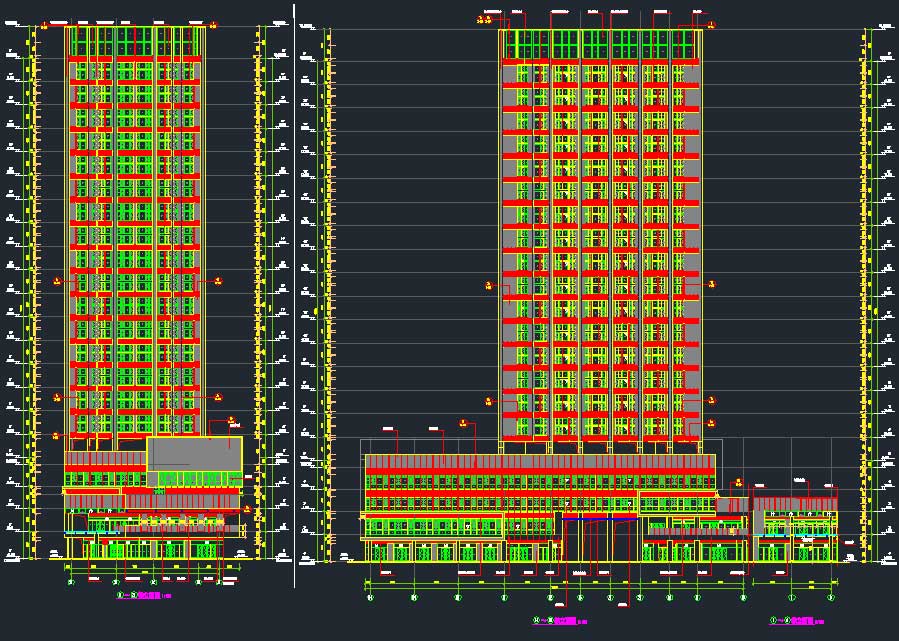

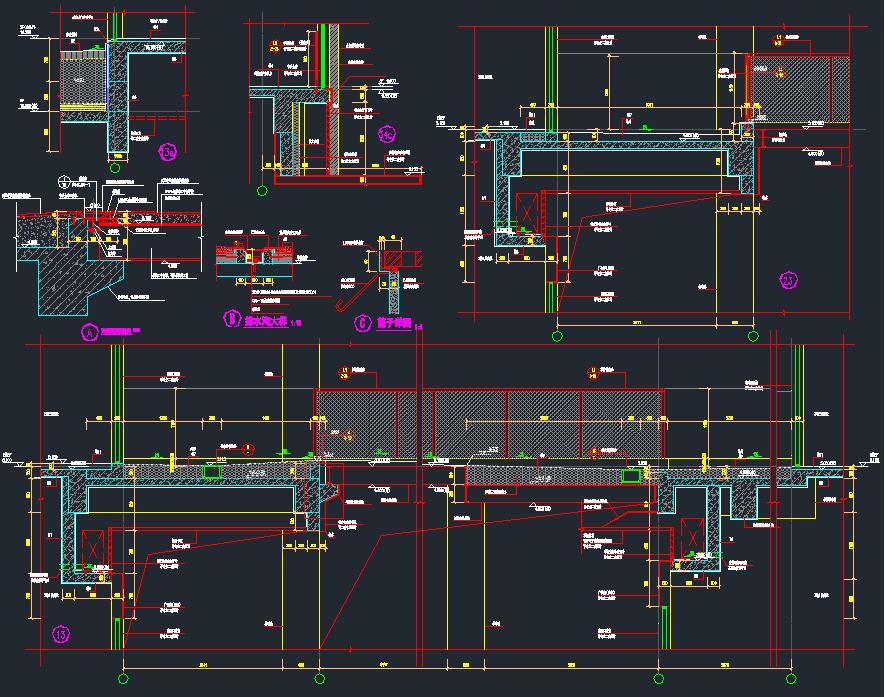

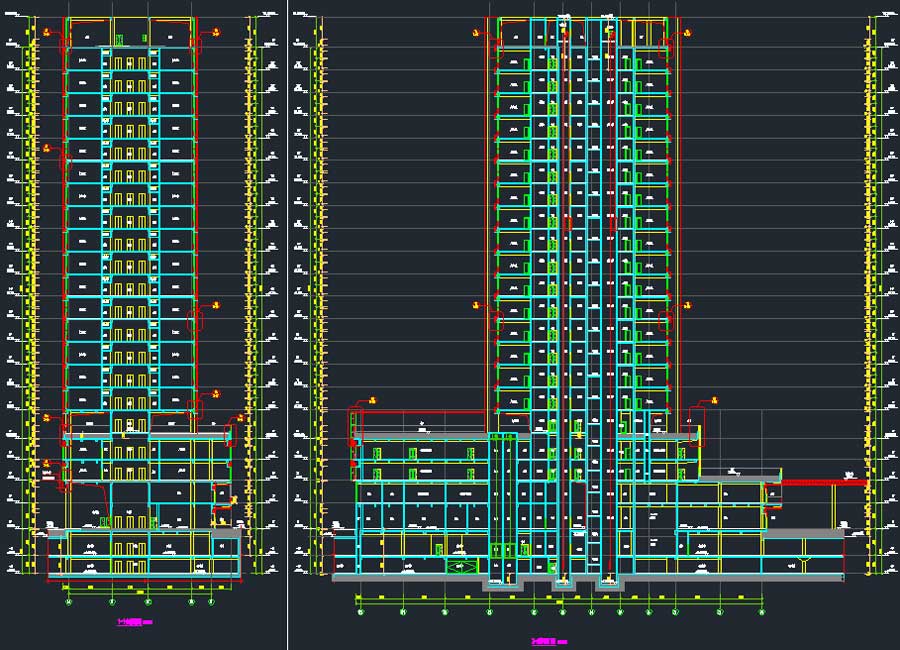

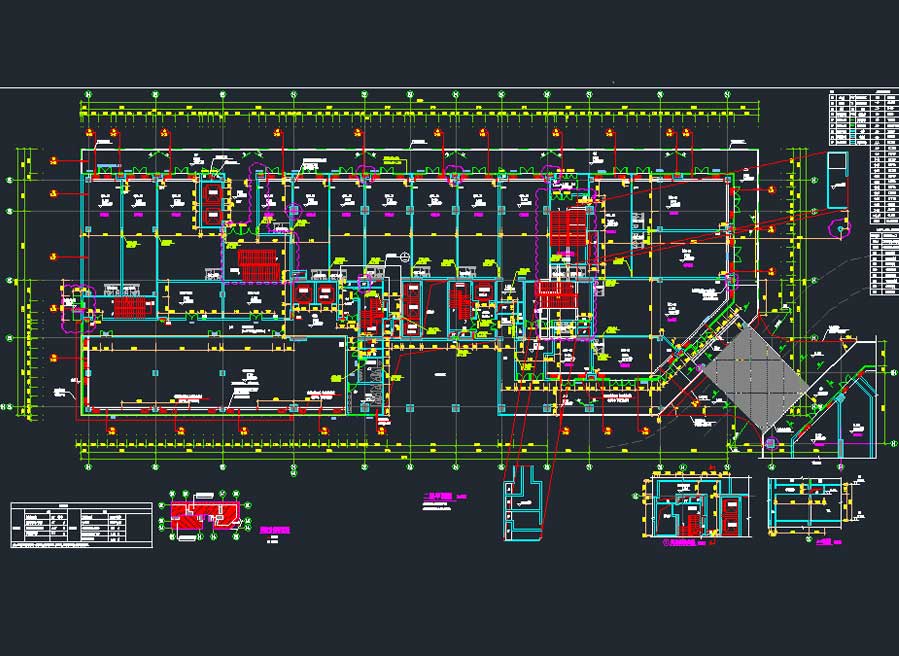

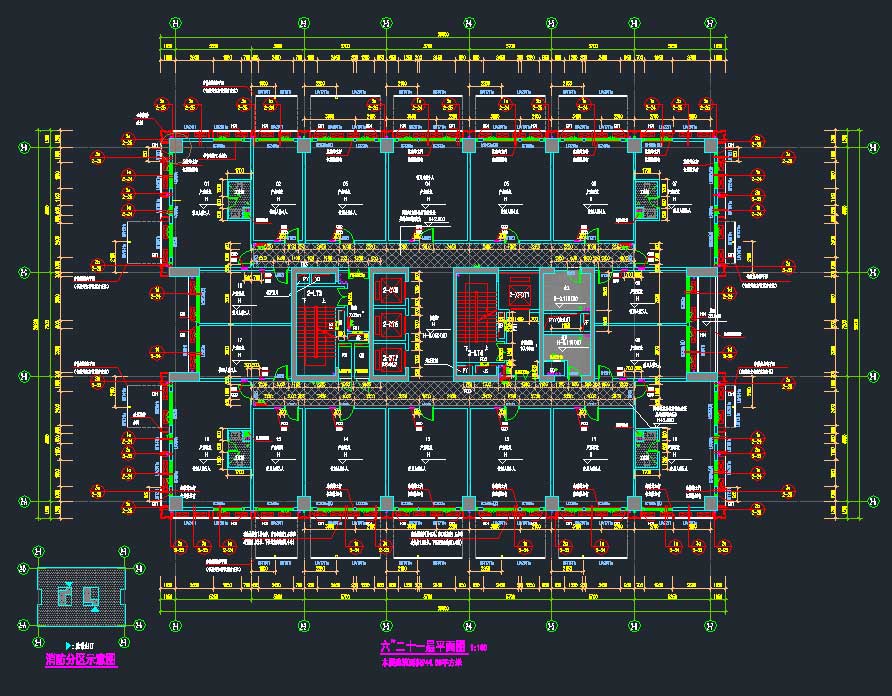

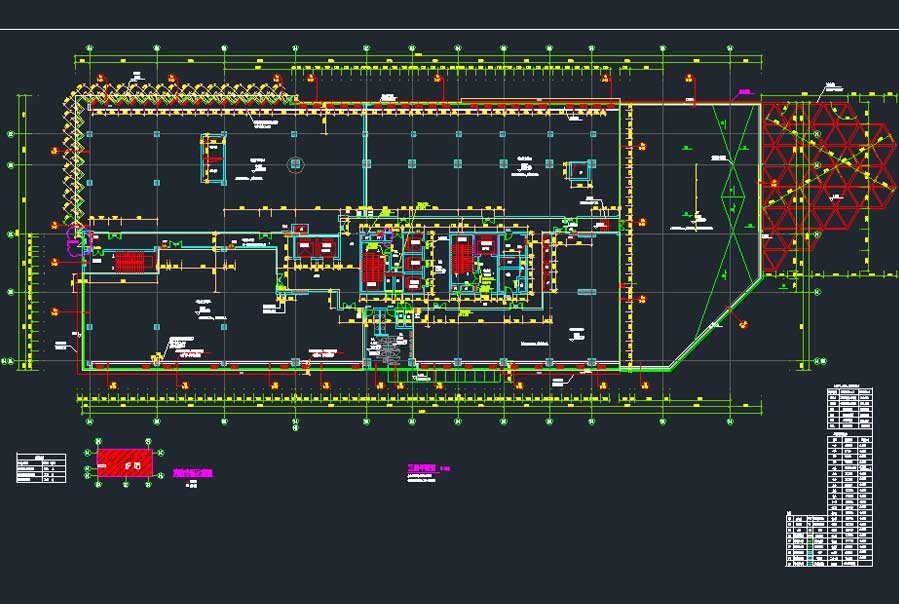

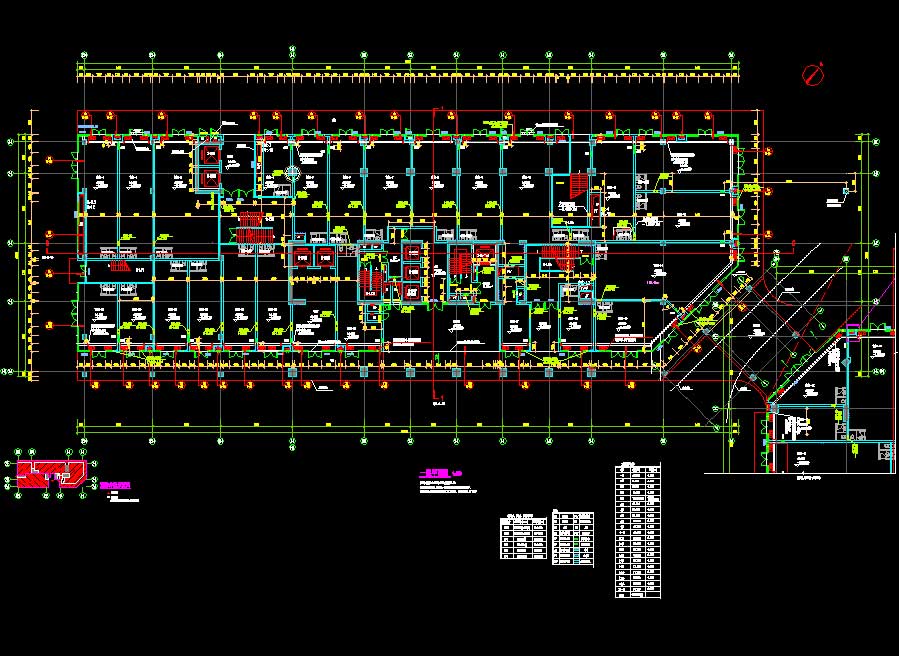

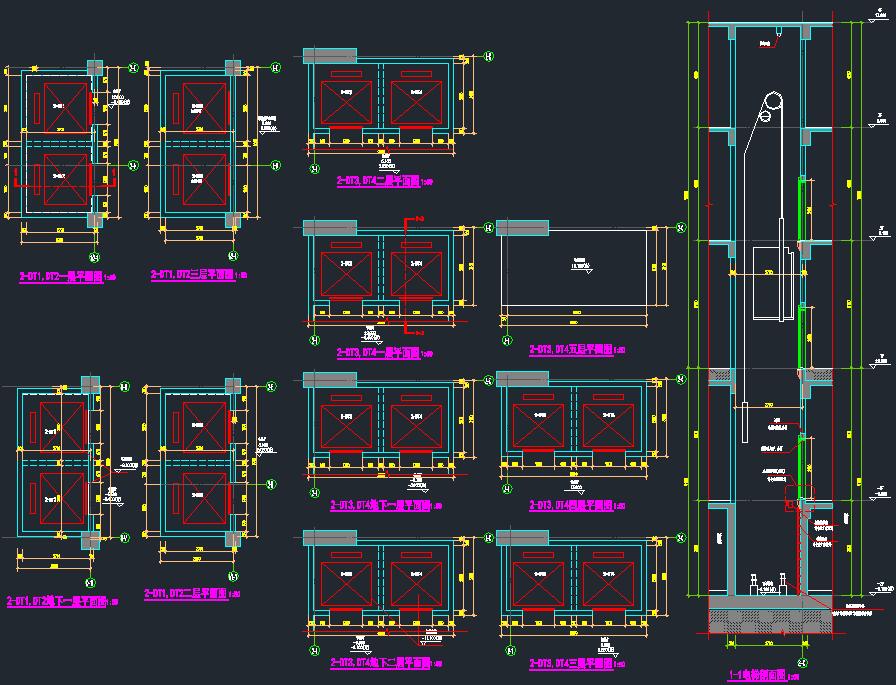

说明:某工业园城市更新项目,总用地面积24100.4平方米,总建筑面积189556.08平方米。其中总规定建筑面积142210平方米,配套公共服务设施:1600平方米。地下车库面积:39319.46平方米,总车位数898辆。本项目有5栋楼及2层地下室组成,其中1栋为约117米27层超高层产业研发楼、2~4栋为约96米21层高层产业研发楼(裙房为产业配套等其他功能)、5栋为约98.2米31层高层配套宿舍楼,1~4栋建筑为框架核心筒结构,5栋为剪力墙结构,地下室为框架结构。图纸内容含建筑、防火,节能说明、建筑定位图、消防,道路总平面、绿化专篇、管线综合图、平,立,剖面图、核心筒平面详图、楼梯,墙身详图、门窗表及大样图、卫生间详图以及地下室平时,战时平面图及剖面图、车库坡道大样、设备房,风井,节点大样、人防说明及总平面、人防口剖大样及详图等和结构说明、混凝土板,梁,柱,剪力墙设计及构造说明、机械成孔扩底灌注桩说明、锚杆说明、砌体填充墙结构说明、混凝土楼梯设计及构造说明、墙柱平面定位图及配筋图、结构平面及梁,板配筋平面图、楼梯详图、人防地下室结构说明、基础平面图及承台详图、人防口部详图、坡道详图、消防水池,节点详图等和给排水说明室内,外给排水说明、消火栓,自动喷水系统图、给水,雨水,污,废水系统图、给排水,消火栓,自动喷水平面图、卫生间给排水放大图、地下室生活给水,雨水回用系统、车库冲洗水,重力废水系统图、压力废水系统图、地下机房气体灭火系统说明及原理图、消防与给水泵房平面放大图及基础大样图、剖面图及大样图、雨水回收泵房平面,剖面及大样图、室外给水,污水,雨水总平面图、火灾自动报警说明、材料表、消防控制室大样图、火灾自动报警平面图及系统图、漏电火灾监控系统图、消防疏散防火门监控、消防设备电源监控等和强,弱电说明、电力总平面、10KV公共中压系统图及主接线示意图、变配电室低压配电系统图、智能电力监测系统图、变配电室剖面图及平面布置图,接地平面图,竖向干线系统图、配电箱系统图、电气,照明,防雷平面图、室外弱电总平面、停车场管理系统图、弱电平面图、电话,网络,有线电视,视频监控,可视对讲系统图等和暖通说明、抗震支吊架设计说明及大样图、风管配件示意图、风机,空调箱,风机盘管安装示意详图、风,水管安装示意图、通风防排烟系统原理图、制冷系统原理图、空调通风防排烟平面图、空调水系统平面图等等。
