某站南、北广场地下空间多专业施工图1509790528文件大小:182.69M推荐人:梅伊图纸张数:568张所属分类:多类专业所含专业:建筑、结构、暖通
分 享
下  载
建筑面积:154526,122268㎡地上层数:建筑高度:11.85,12.283m地下层数:2层高度类别:图纸深度:施工项目地址:广西省设计时间:2014建筑风格:效果图:无

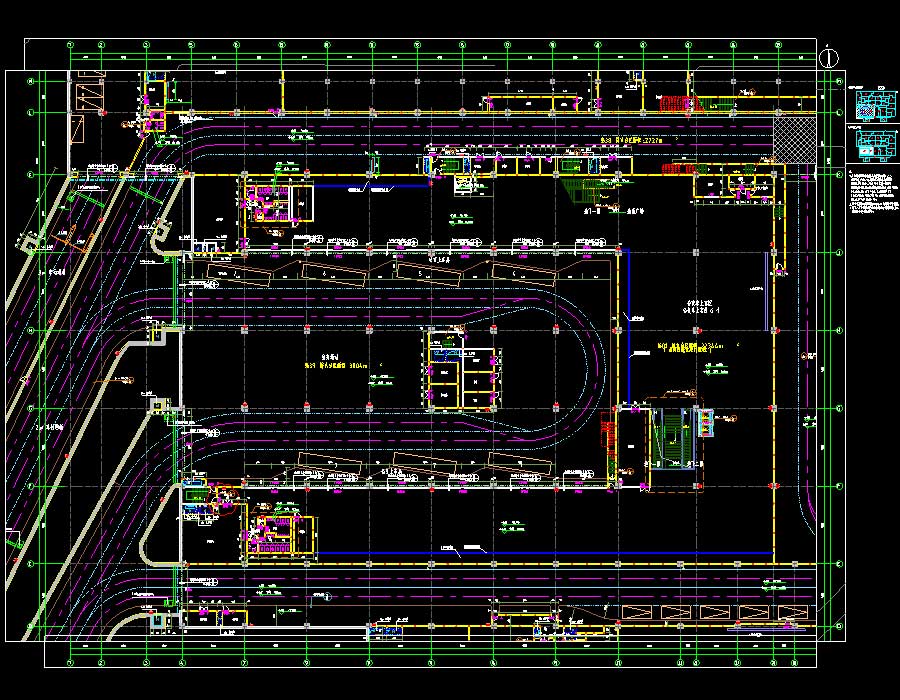

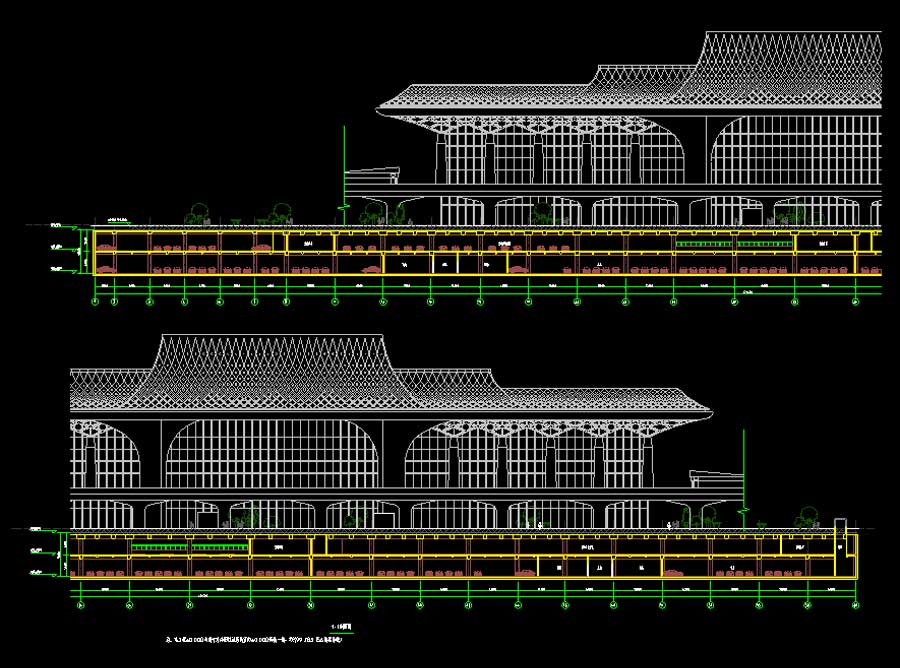

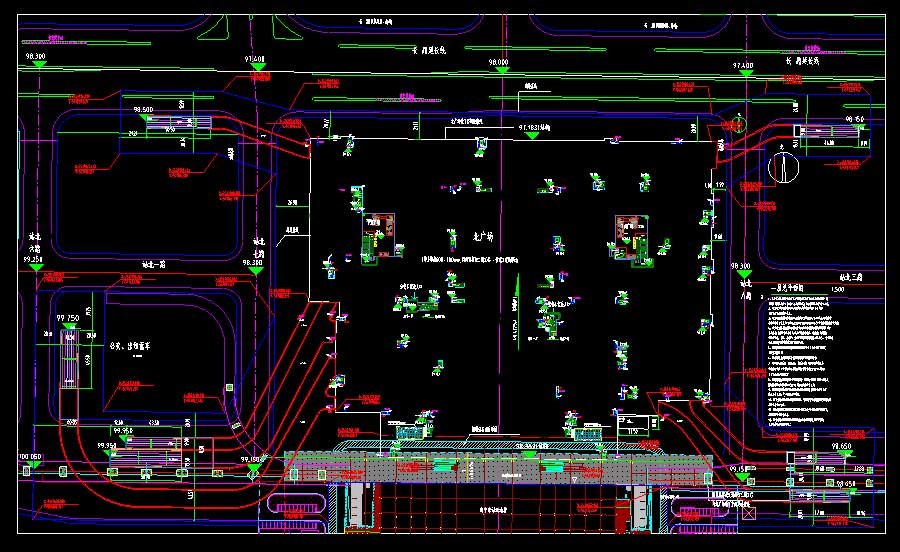

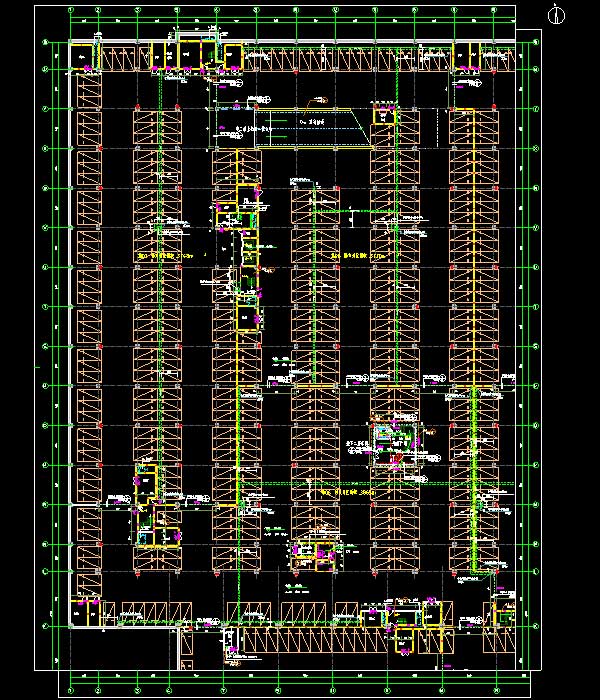

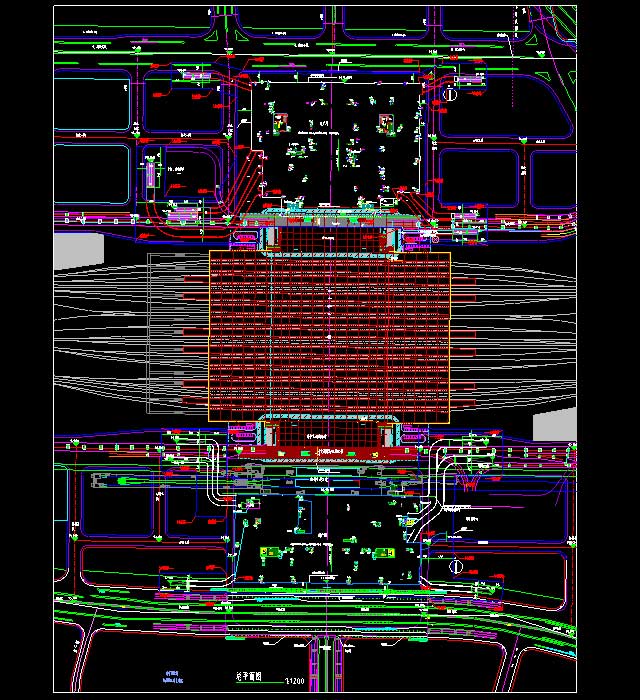

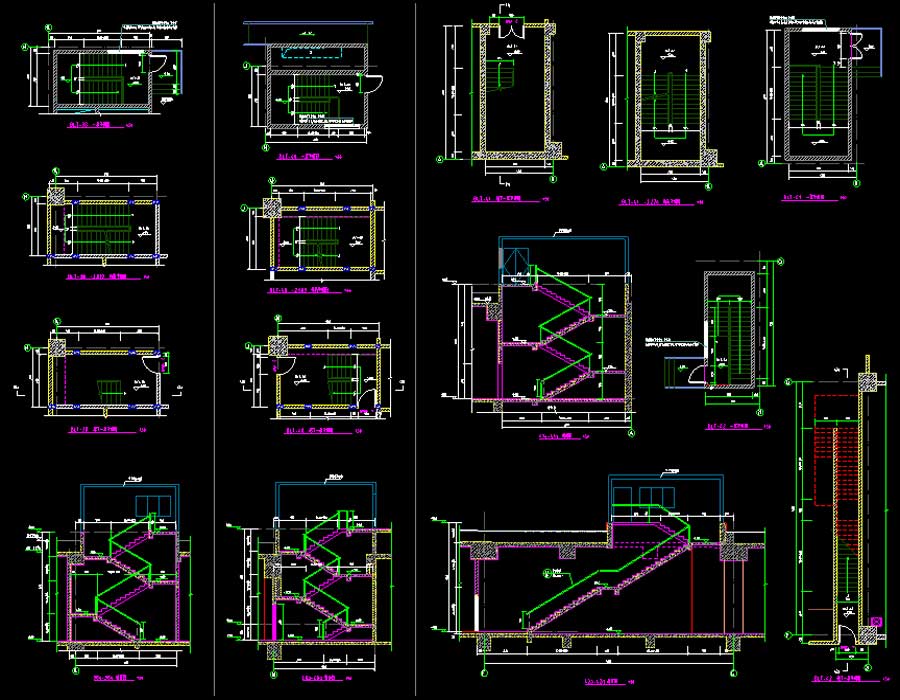

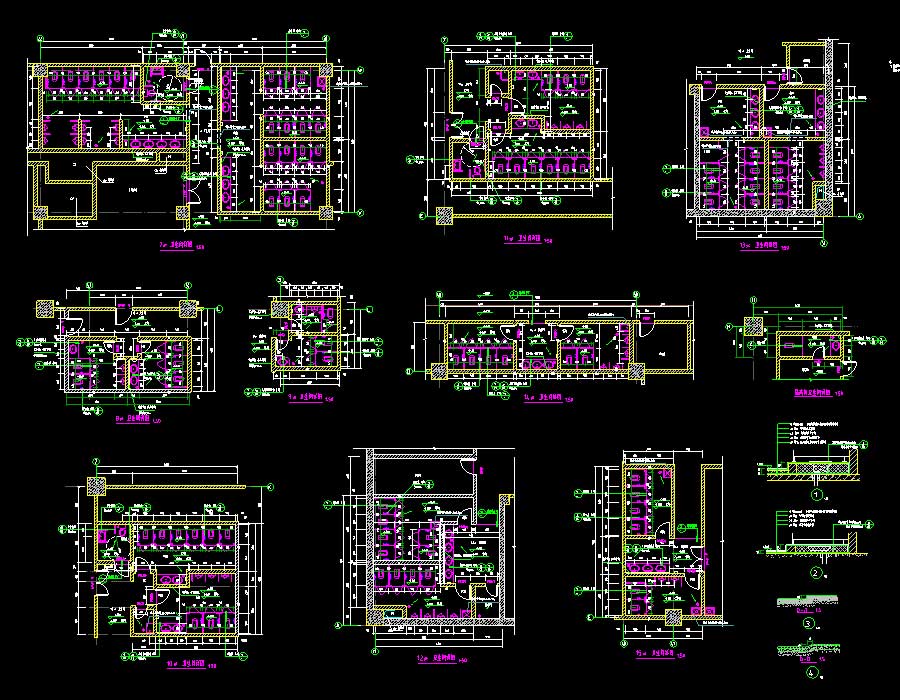

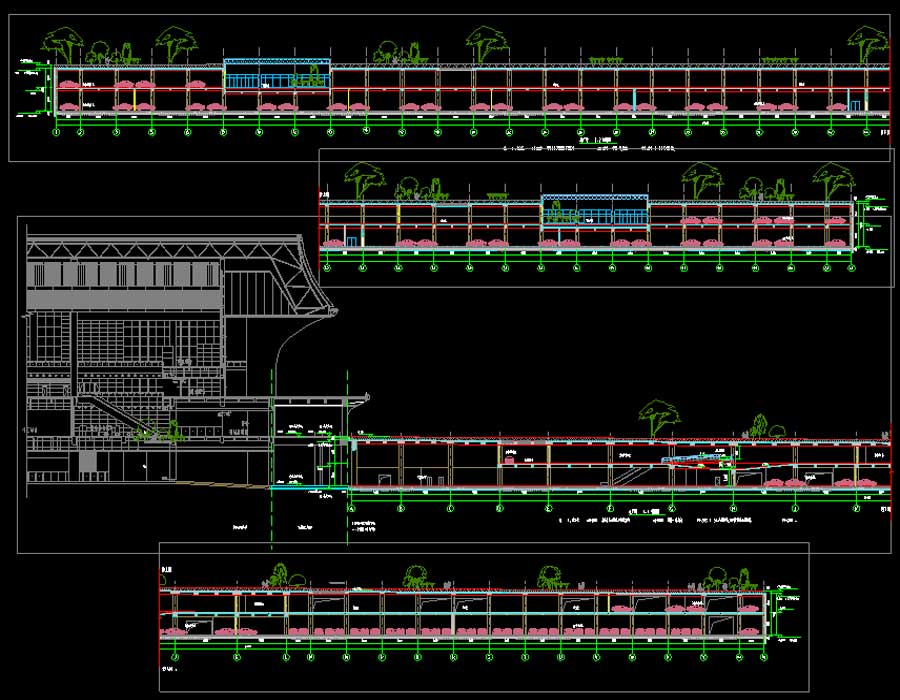

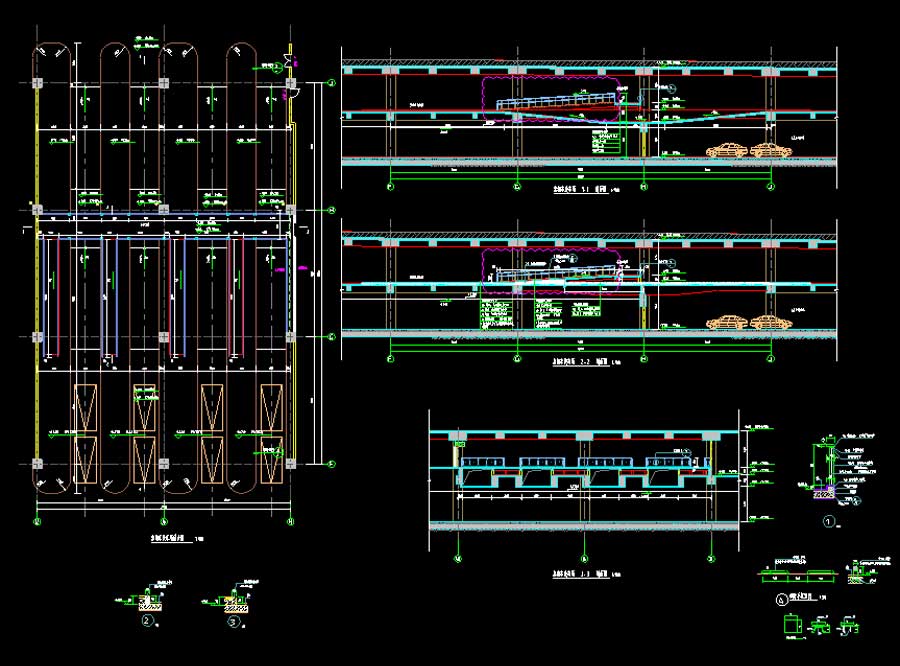

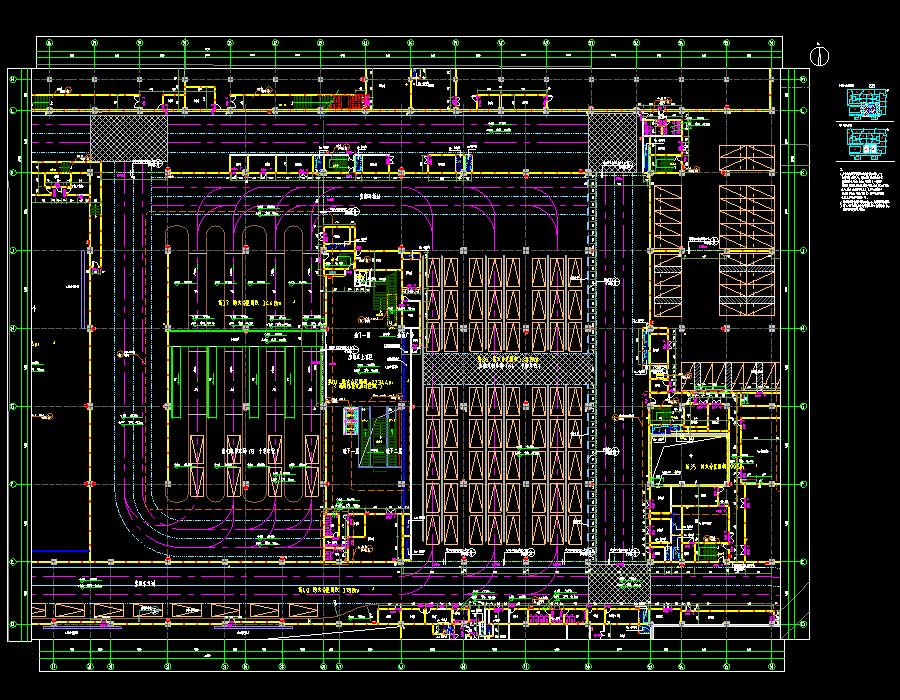

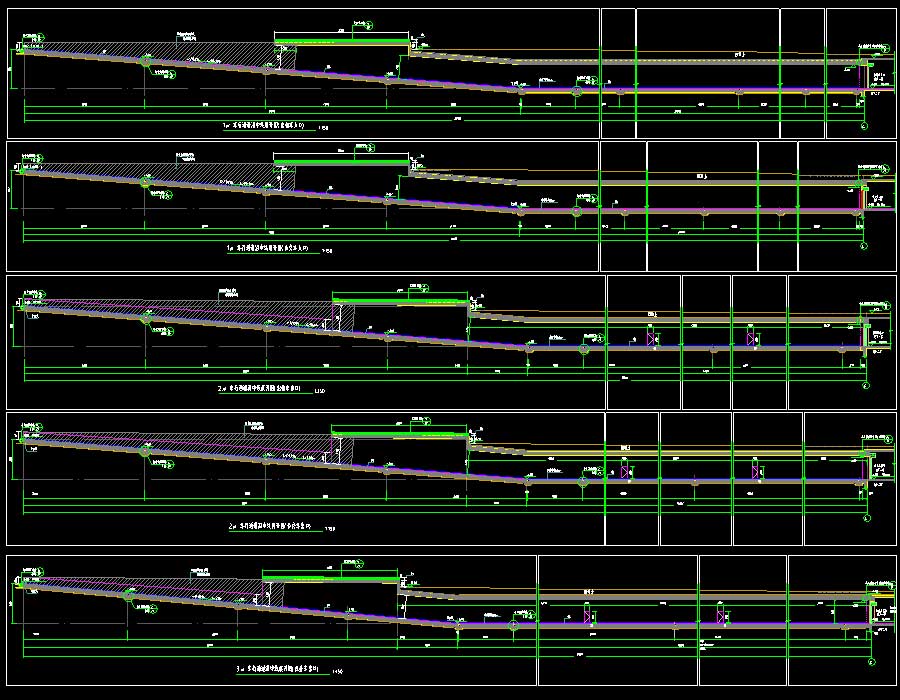

说明:某地综合交通枢纽工程地下空间—公共服务工程建筑、人防、结构、暖通施工图(含节能设计报告书、节能计算书),分为北广场地下空间和南广场地下空间,南北广场地下二层是由综合换乘厅、社会车库、少量配套开发商业、警务用房、设备管理用房(包括中央冷站等)等组成;南北广场地下一层主要是由公交场站、出租车场站、公交及出租车换乘人行区、社会车库、办公室、应急指挥中心等组成。抗震设防烈度为6度,主要结构形式为钢筋混凝土框架结构;北广场地下空间总高度为11.85米,地下层数为2层,总建筑面积为154526平方米;南广场地下空间总高度为12.283米,地下层数为2层,总建筑面积为122268平方米。设计内容包括:国铁地下出站后的枢纽南、北广场地下空间中的地下综合换乘厅、地下公交车场站及换乘厅、地下出租车场站及换乘厅、地下商业、地下社会车停车库等。图纸内容含:建筑说明,建筑节能设计专项说明,总平面图,一层总平面图,屋顶总平面图,平面索引示意图,平面图,剖面图,防火分区图,车行通道中线展开图,车行通道平面图、剖面图、节点大样图,坡道平面图、剖面图,扶梯、楼梯、电梯详图,卫生间详图,下沉广场平、立面图,出租车发车场放大图,防火卷帘详图,消防水泵房及消防水池详图,蓄冷水池及空调机房详图,中心配电房放大图,高压配电房放大图,蓄水玻璃屋顶详图,门窗大样图,门窗表,材料构造做法,室内装修做法表,电梯、自动扶梯明细表、地下二层占时平面图、剖面图、防护分区示意图、连通口封堵板插槽大样图、风井大样图、固定电站大样图、口部大样图等和结构说明、宽梁与框架柱连接节点、墙柱平面布置图及详图、梁,板平面布置图、车道平面布置图、人行跨路桥平面布置图及详图、观光电梯平面布置及详图、节点详图、楼梯平面布置及详图、预应力结构设计说明、预应力梁,板平面布置图、构造柱平面布置图等和暖通说明、设备表、冷源侧水系统原理图、负荷侧水系统原理图、风系统原理图、各层水系统平面图、空调通风与防排烟平面图、机房大样图、地下战时通风平面图、防护单元战时通风原理图、防护单元进风、排风口部通风大样图
