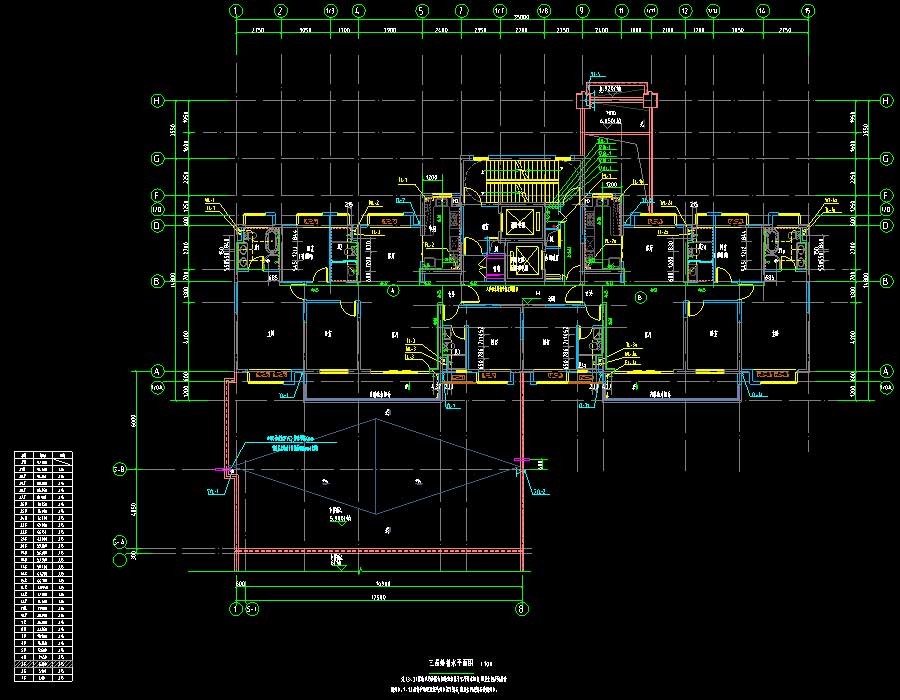

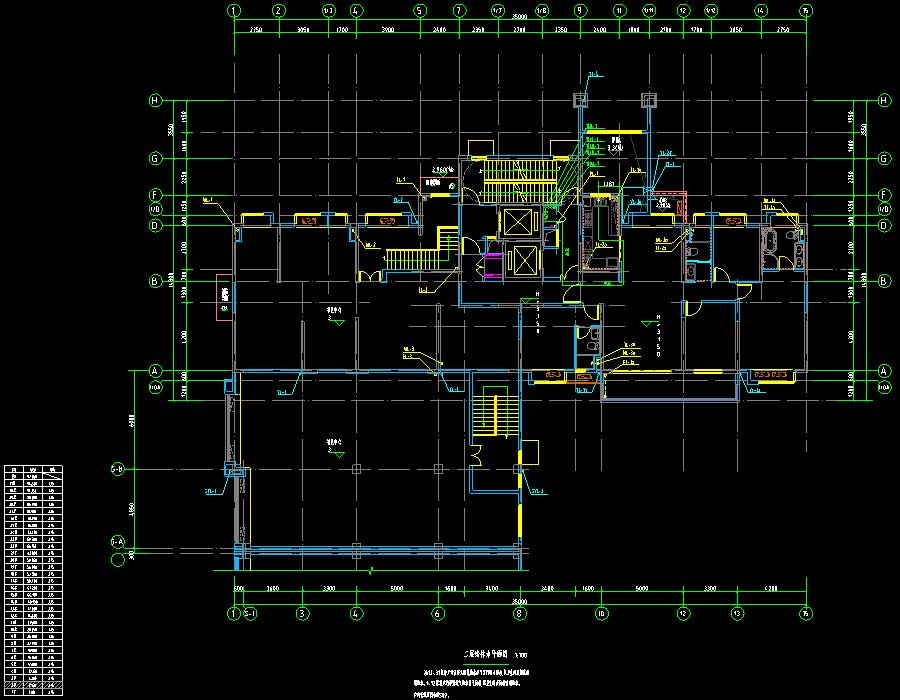

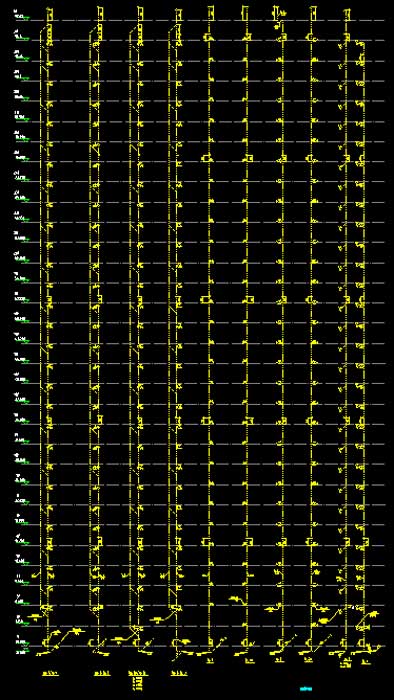

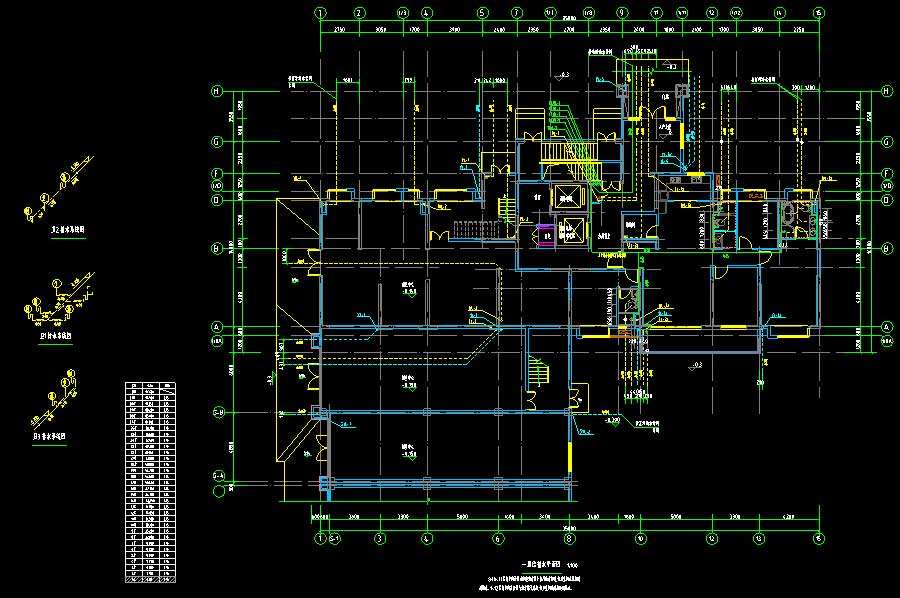

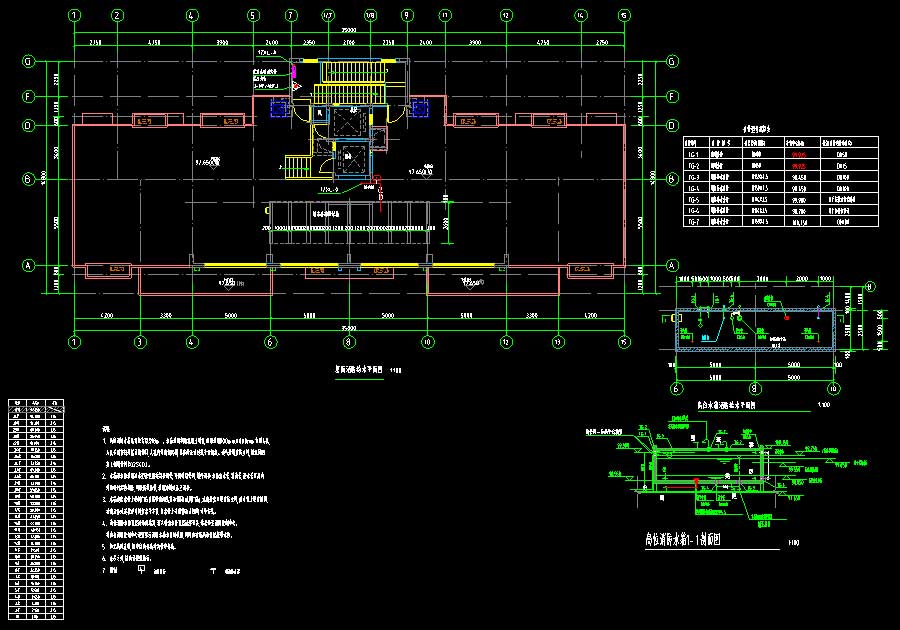

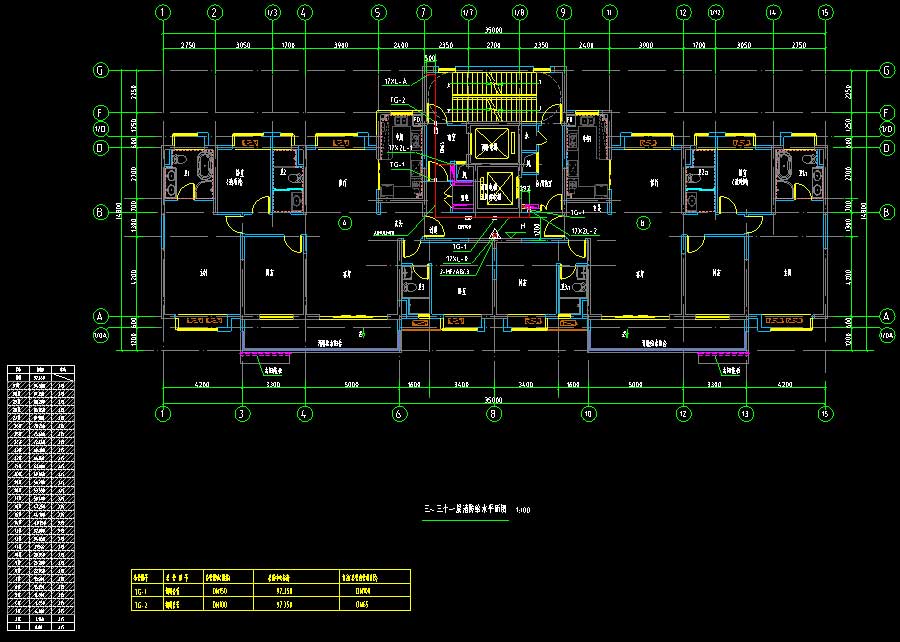

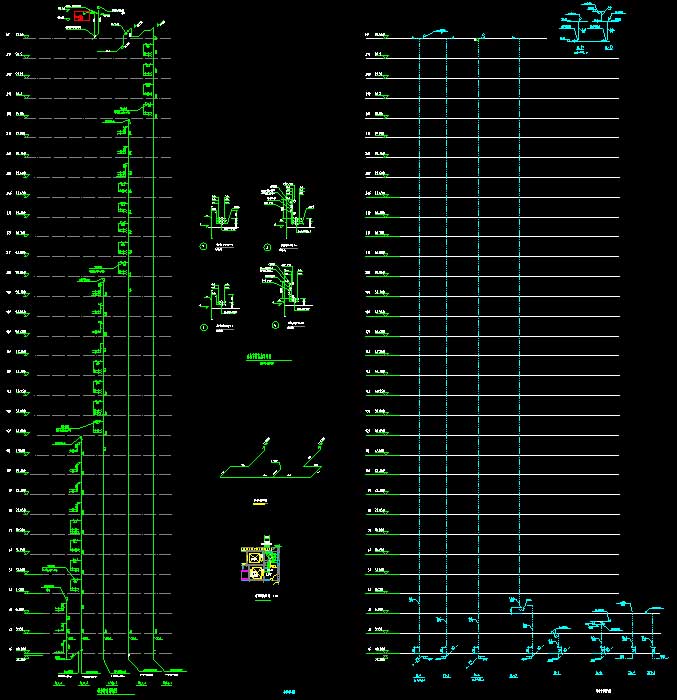

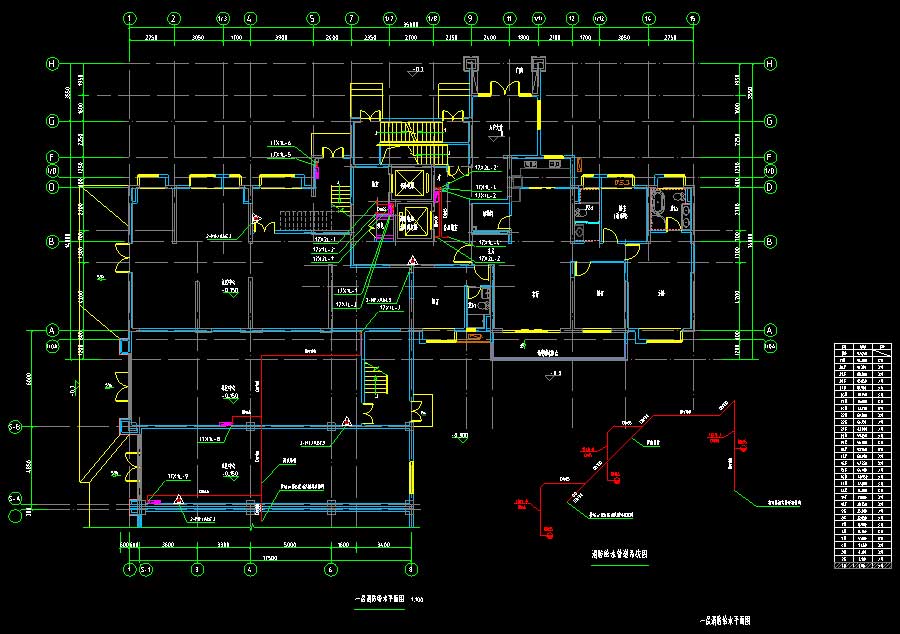

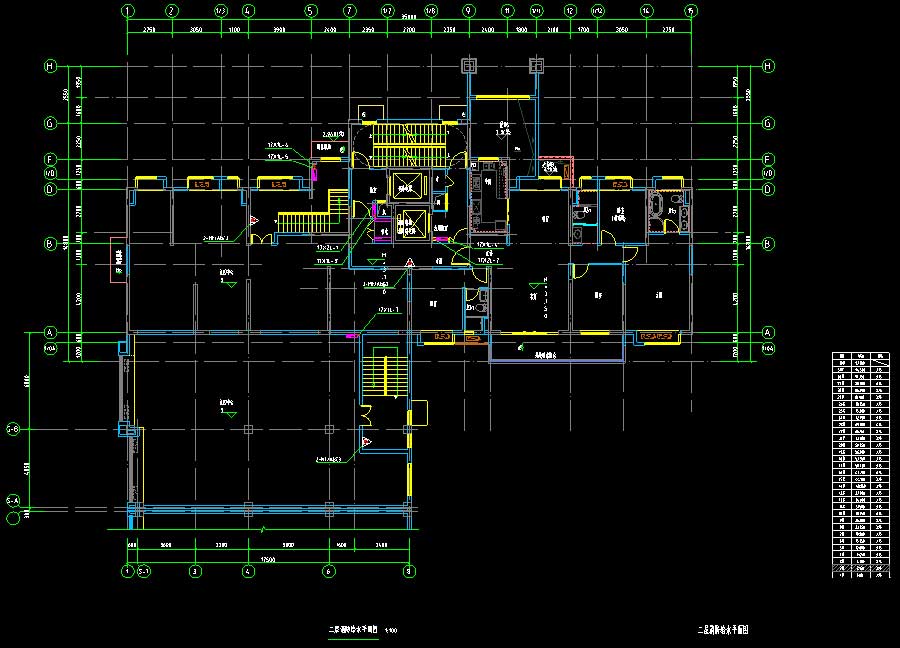

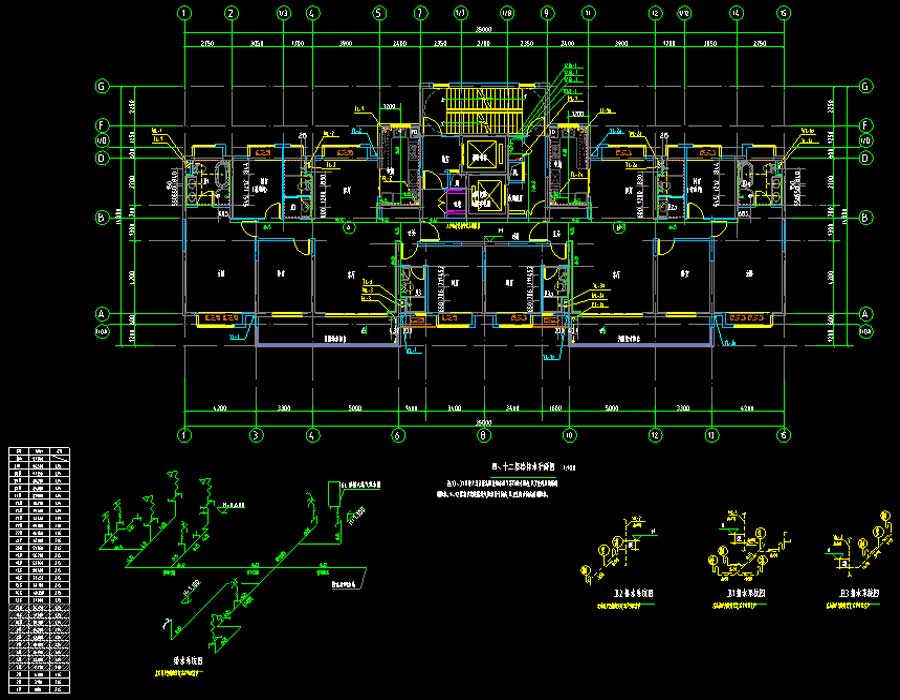

说明:某高层住宅楼给排水及消防施工图(含审图意见及修改单),抗震设防烈度为7度,建筑高度为97.65米,地上层数31层,地下层数为1层,总建筑面积为12179.17平方米。设计范围包括红线以内的:生活给水系统、热水系统、排水系统、雨水系统、消火栓给水系统、灭火器配置。带屋顶水箱,有户内冷热水及排水详图,无单独地库部分图纸。图纸内容含:给排水说明,绿色设计专篇(给排水),给排水太阳能热水系统专篇,给排水、消防抗震设计说明,消防给水设计说明,给水排水通用大样,太阳能热水器系统安装大样图,给排水平面图,热水平面图,雨水管道系统图,给水管道系统图,排水管道系统图,消防给水平面图,消火栓给水管道系统图。
消防设计:室内消火栓系统生活供水设计:1个市政区,4个加压区排水设计 :污水系统,废水系统,雨水系统生产供水设计:排水技术:重力排水供水方式 :供水体制:水箱变频室外消火栓水量:20L/S室外消火栓水量:15L/S建筑面积:12179.17㎡建筑高度:97.65m地上层数:31层地下层数:1层高度类别:高层图纸深度:施工项目地址:江苏省设计时间:2018
