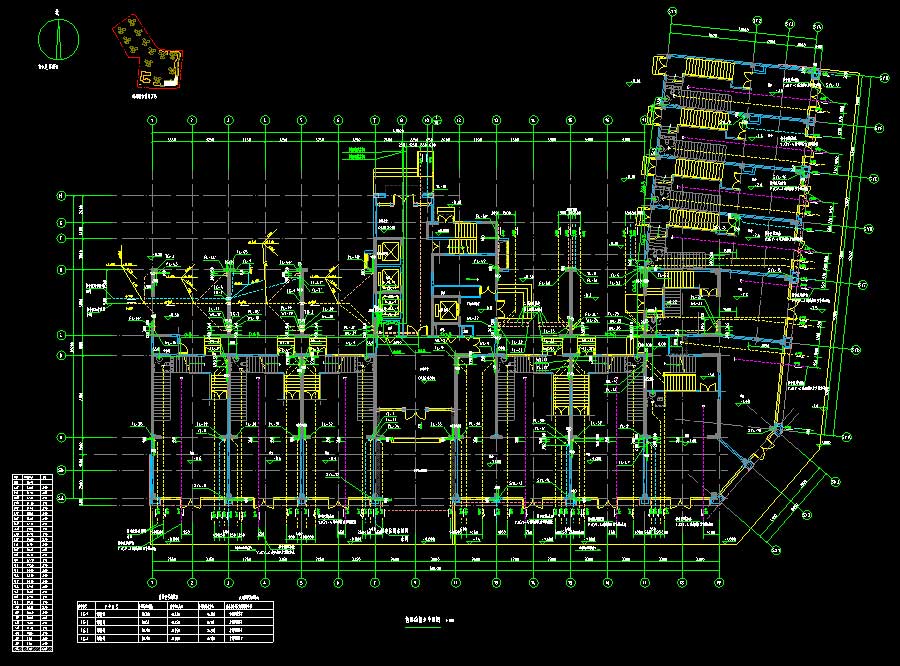

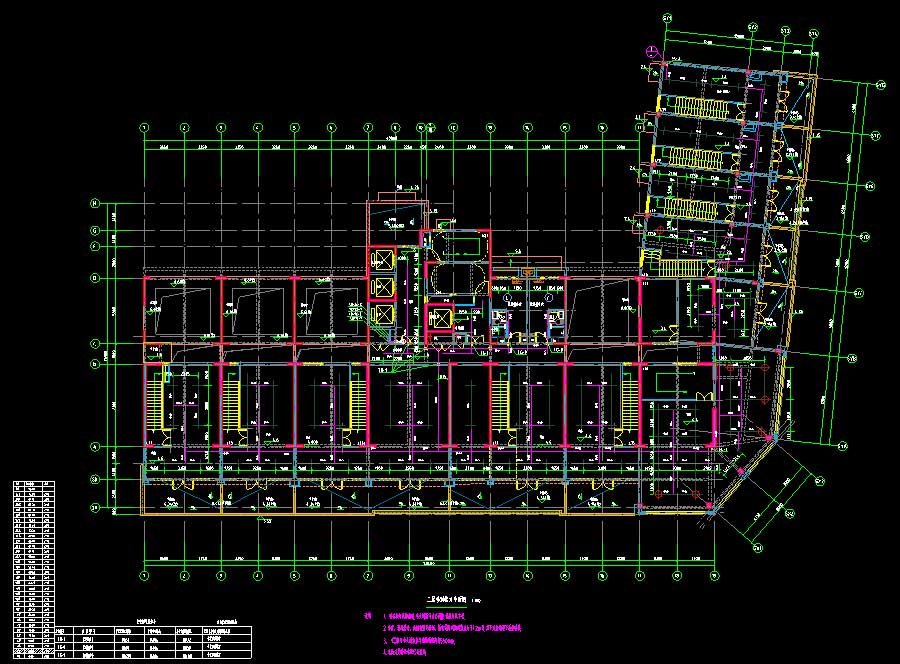

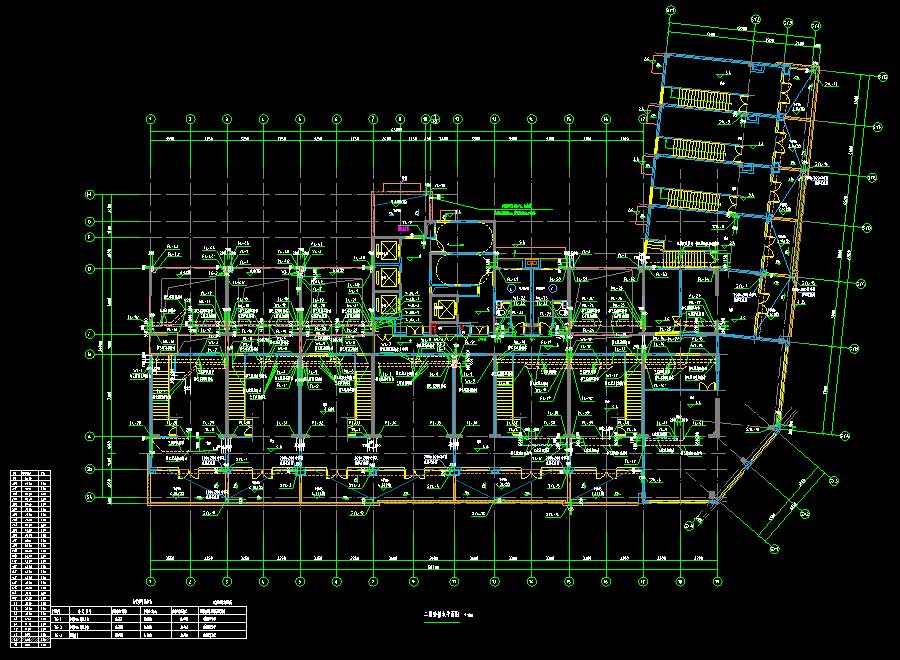

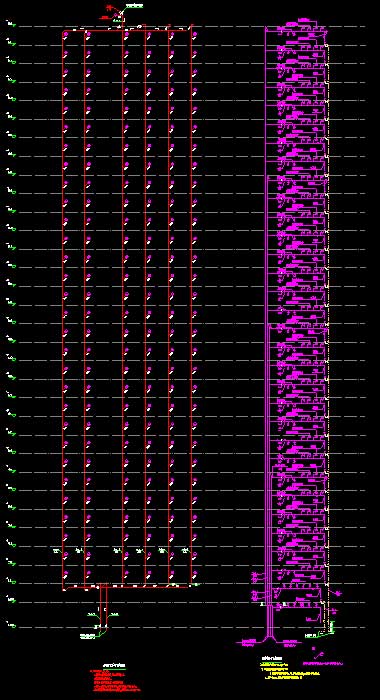

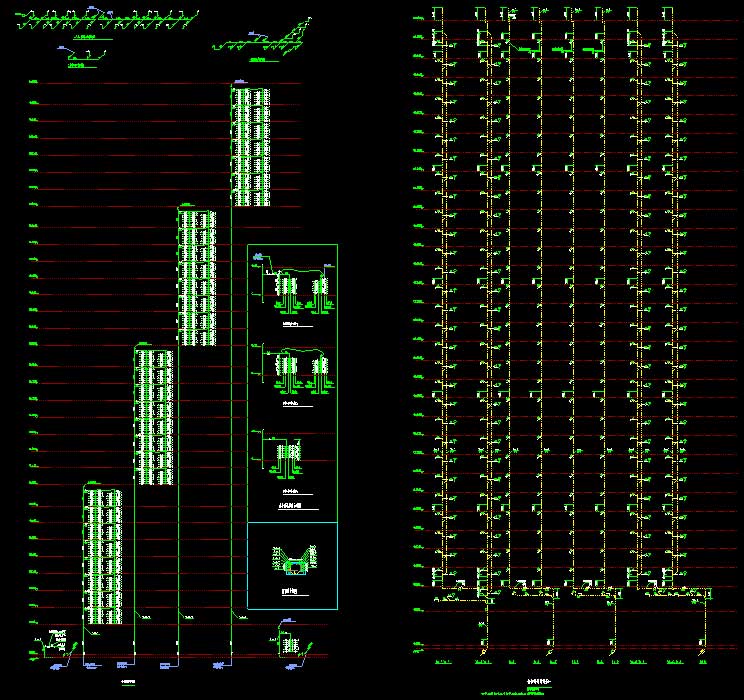

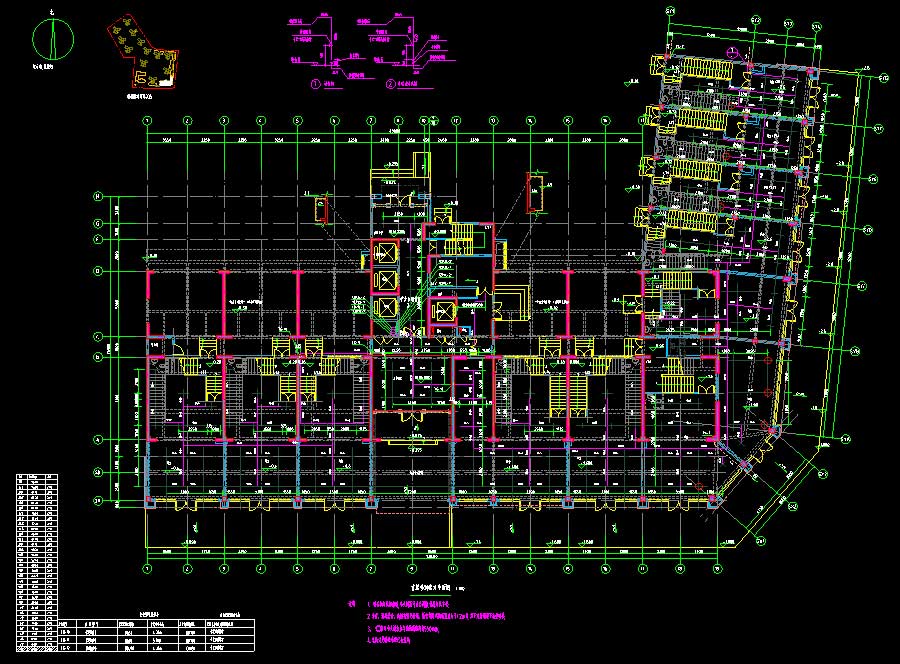

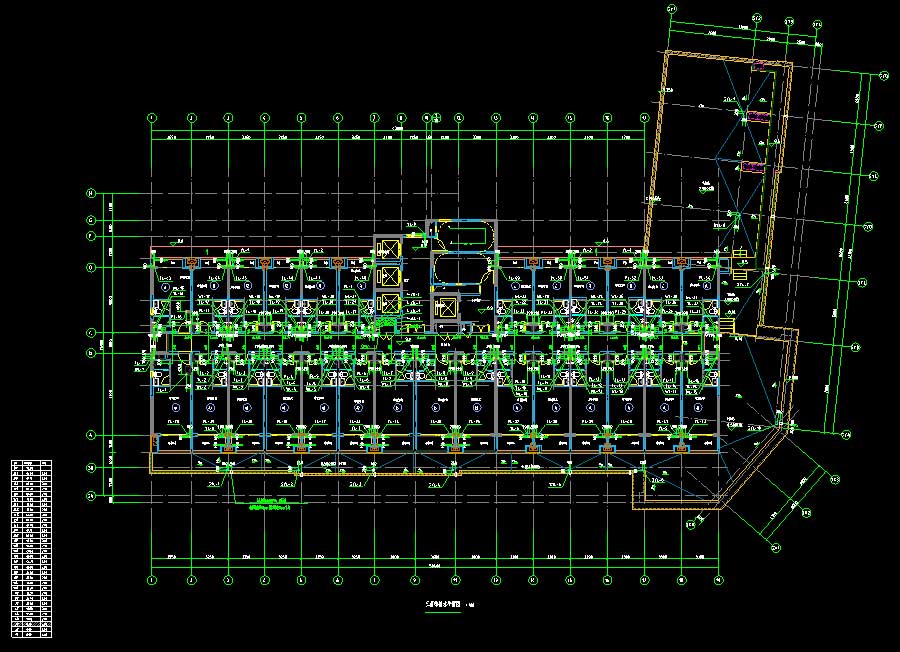

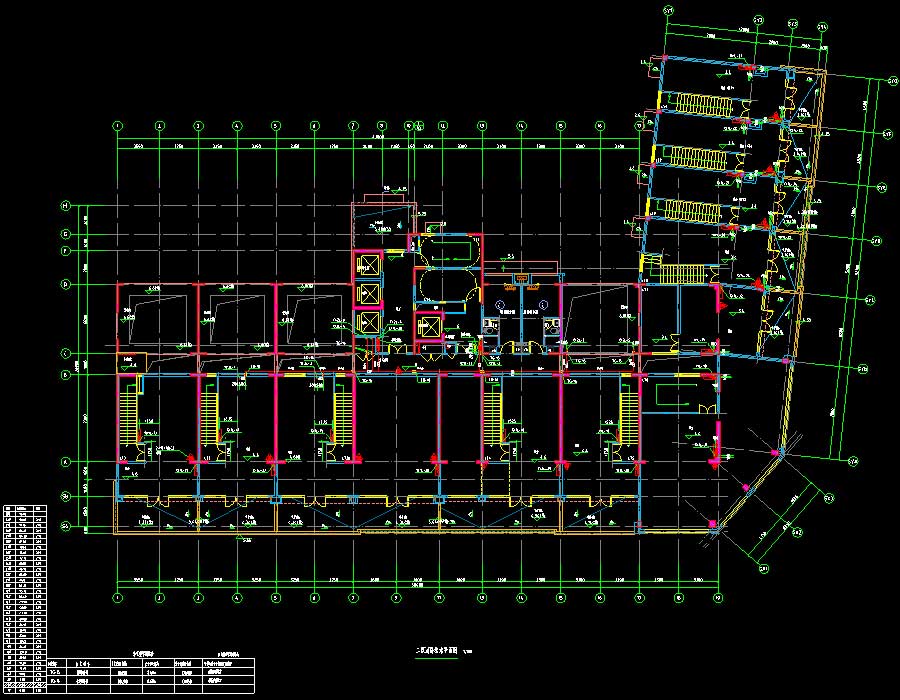

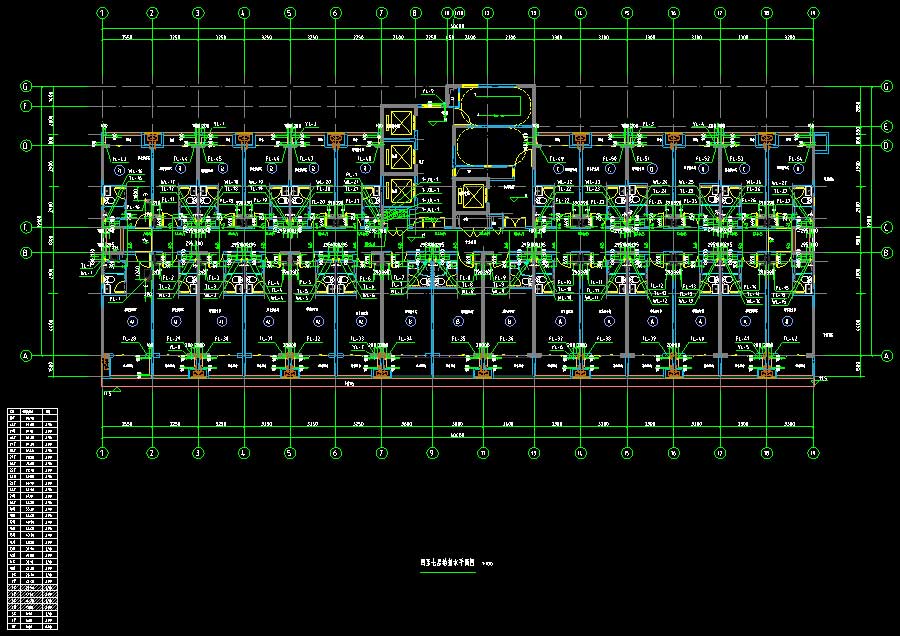

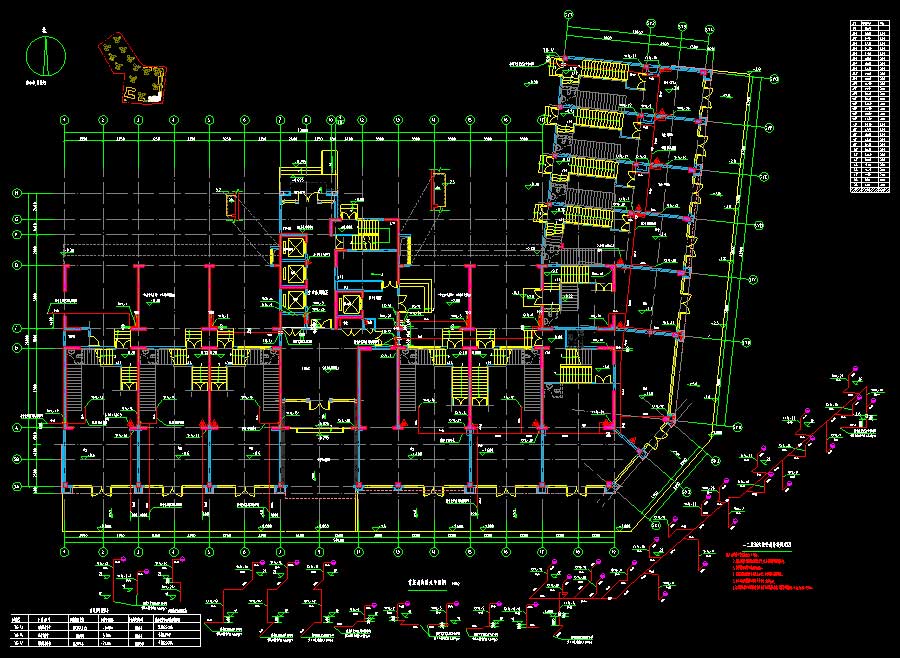

说明:某高层公寓给排水及消防施工图,抗震设防烈度为6度,建筑高度为95.9米,地上层数32层,地下层数为1层,总建筑面积为28433平方米。设计范围包括红线以内的:生活给水系统、生活热水系统、污水系统、雨水系统、消火栓给水系统、湿式自动喷水灭火系统、灭火器配置。无单独地库部分图纸。图纸内容含:给排水、消防抗震设计说明,给水排水通用大样图,给排水平面图,给水管道系统图,排水管道系统图,雨水管道系统图,抗震支架节点详图,消防给水平面图,消火栓管道系统原理图,喷淋给水平面图,消火栓给水管道系统图,自动喷淋系统原理图。
消防设计:室内消火栓系统,喷淋系统生活供水设计:1个市政区,4个加压区排水设计 :污水系统,废水系统,雨水系统生产供水设计:排水技术:重力排水供水方式 :水箱变频供水体制:室外消火栓水量:40L/S室外消火栓水量:40L/S建筑面积:28433㎡建筑高度:95.9m地上层数:32层地下层数:1层高度类别:高层图纸深度:施工项目地址:广东省设计时间:2019
