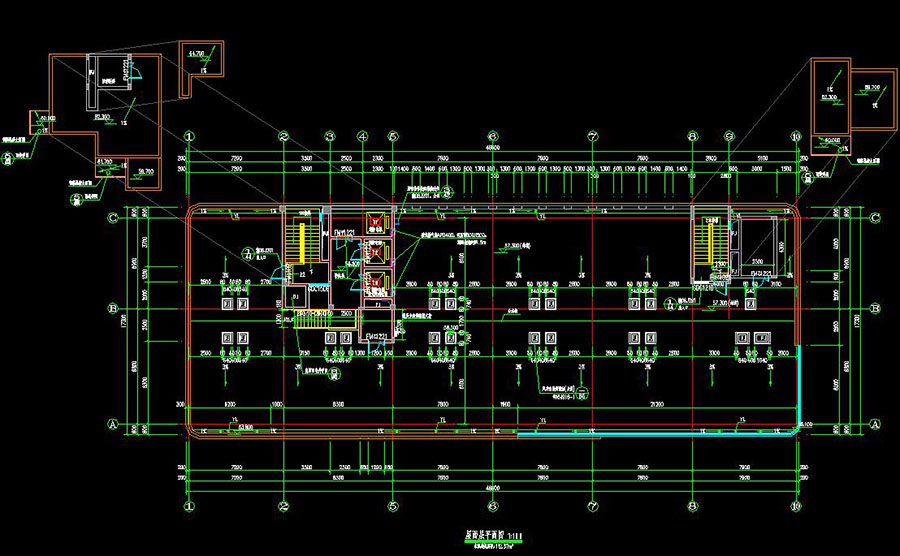

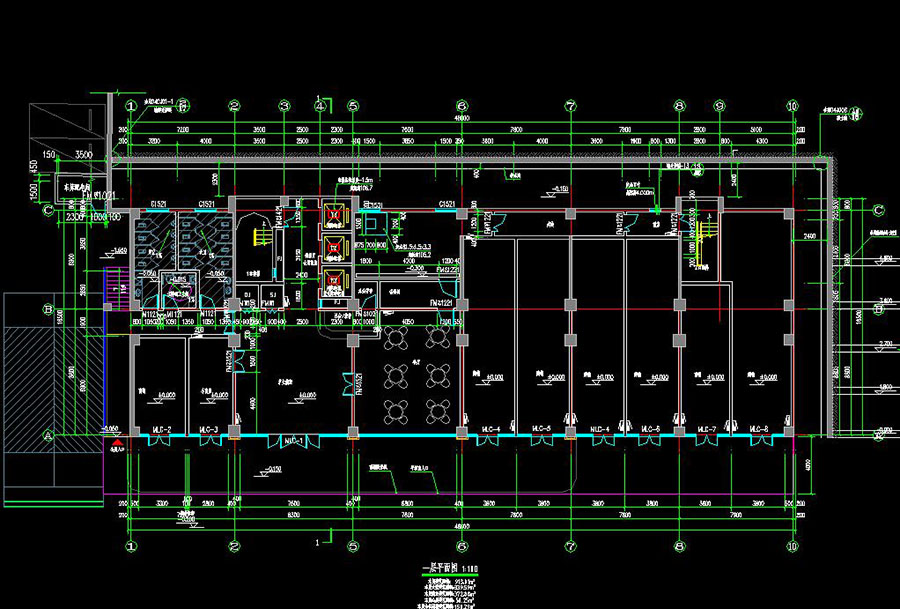

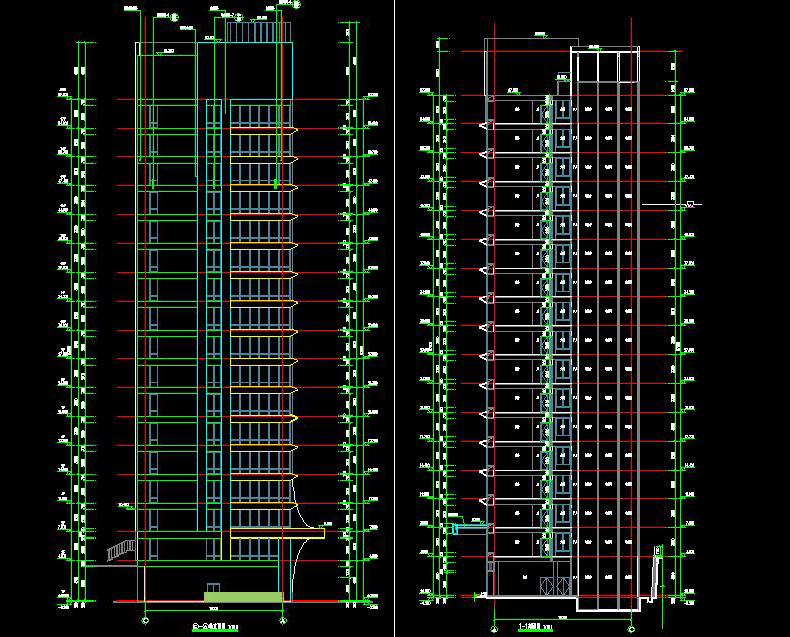

说明:公寓式酒店项目,地上17层,建筑面积为13078.50㎡,建筑高度57.5m,框剪结构,图纸包含:建筑设计总说明,建筑构造做法表,公共建筑节能设计说明,平面图,立剖面图,楼梯、电梯详图,公厕详图、卫生间详图,墙身详图,节点详图,门窗表及门窗详图;结构设计总说明,墩基础设计说明 ,墩基础平面布置图,承台定位图,梁板配筋平面图,楼板柱定位大样图,墙身大样,LT平面详图;给排水设计说明,主要设备材料表 采用标准图集目录,给排水平面图,喷淋平面图,给排水系统原理图,消防系统原理图,卫生间大样详图;暖通设计说明,加压送风系统原理图,通风排烟平面图;电气设计说明,配电系统图,弱电系统图,火灾自动报警系统说明,火灾自动报警系统,电气干线平面图,照明平面图,弱电平面图,火灾自动报警平面图,防雷、接地平面图。
建筑面积:13078.50㎡地上层数:17层建筑高度:57.5m地下层数:高度类别:高层图纸深度:施工项目地址:江西省设计时间:2018建筑风格:现代效果图:无
