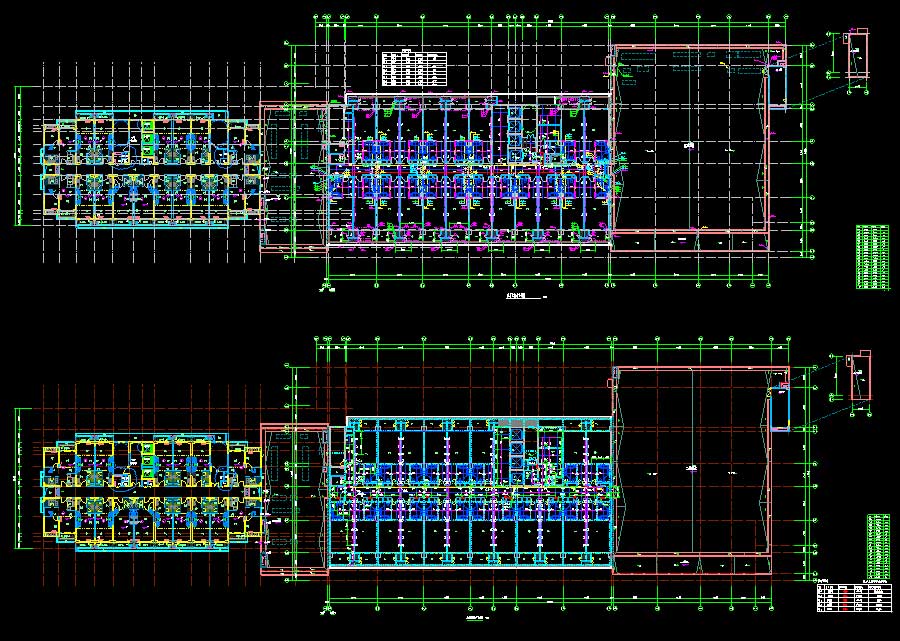

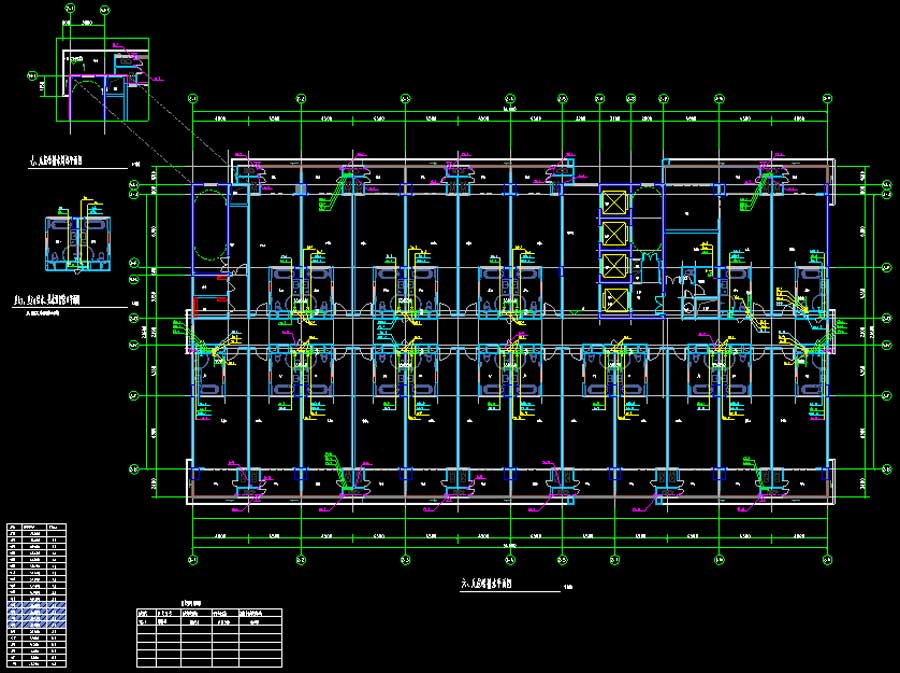

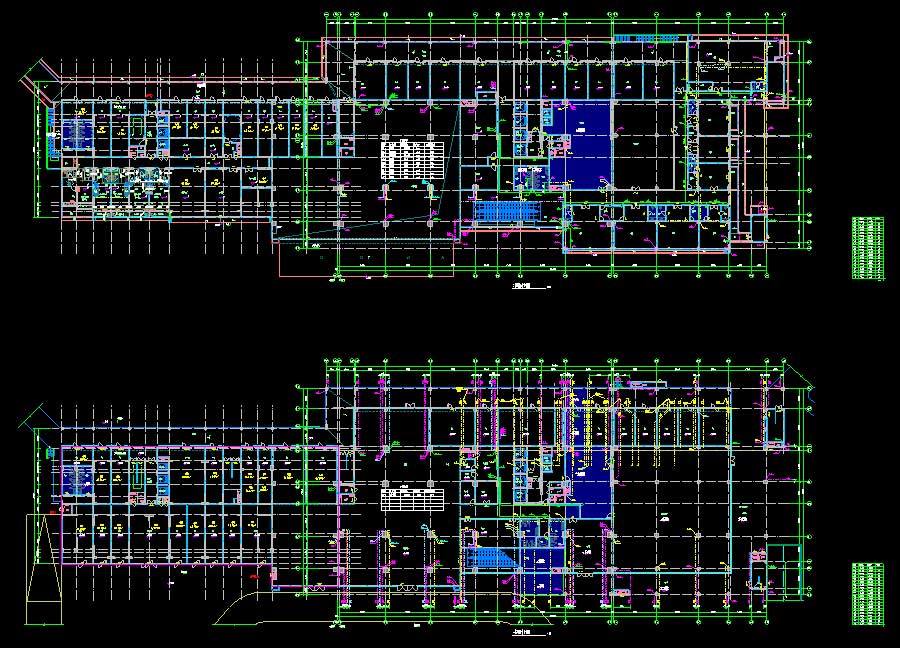

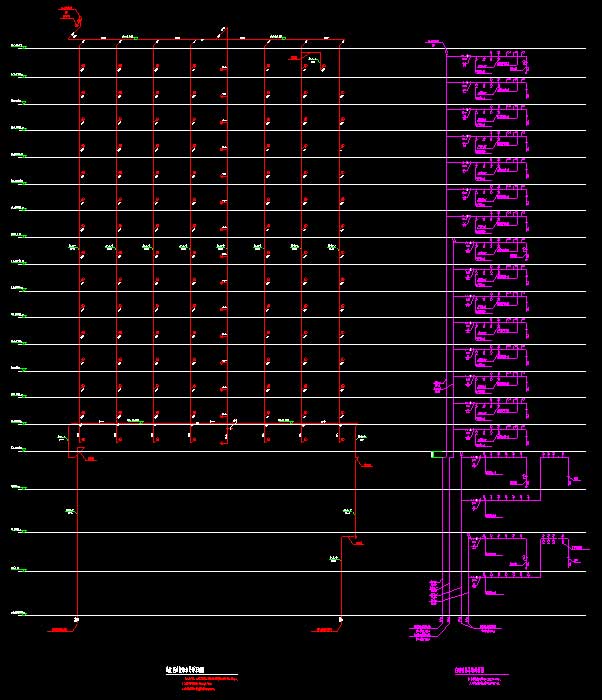

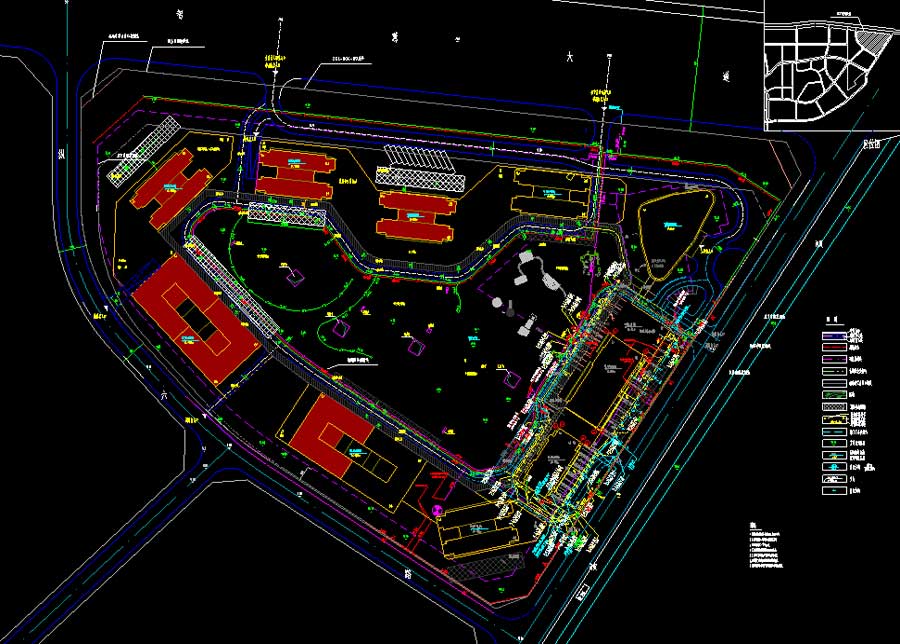

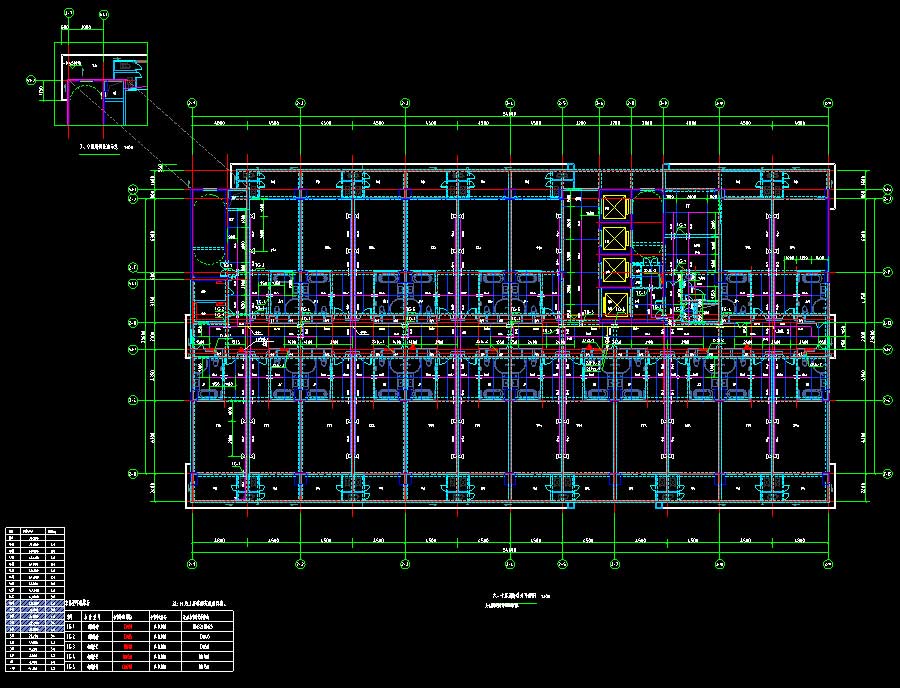

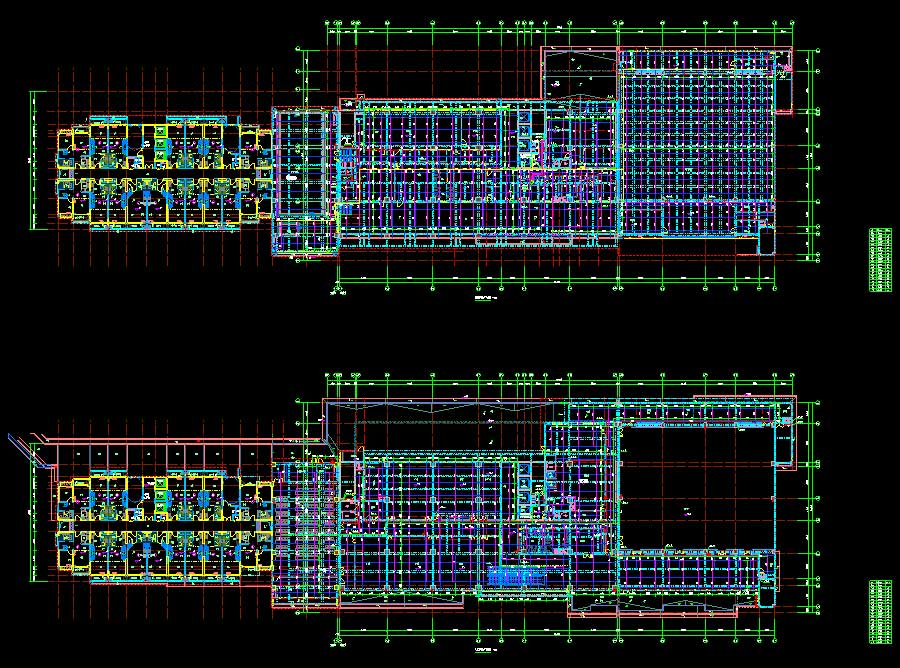

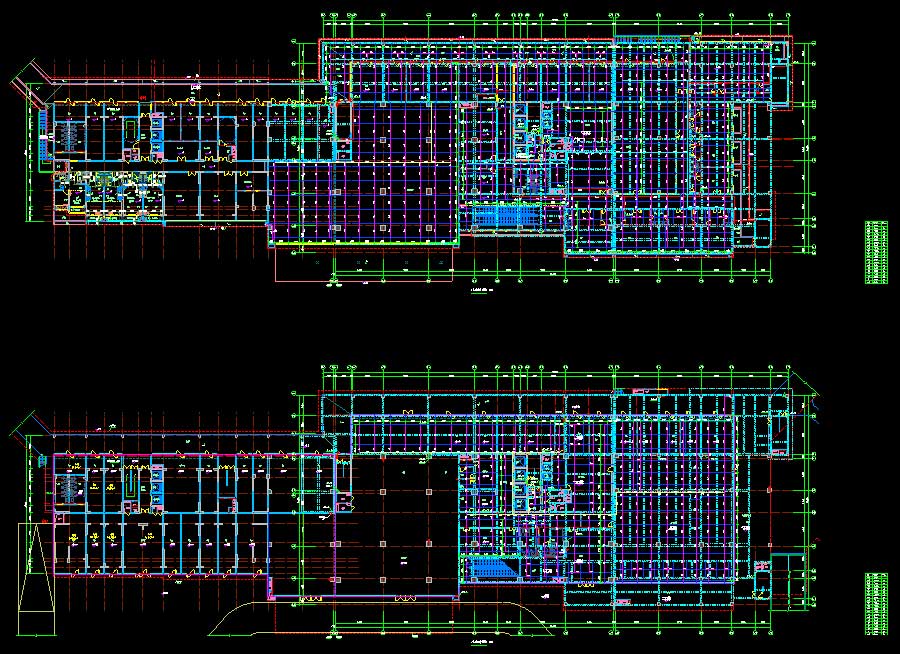

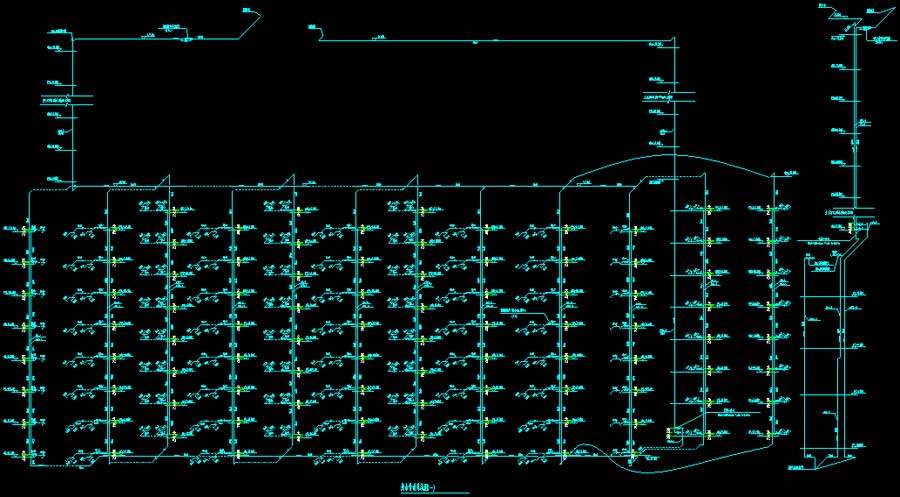

说明:某高层酒店给排水施工图,内含全套给排水、消防平面加系统图,主热源屋顶集中太阳能板,辅热源燃气锅炉,五层裙房。抗震设防烈度为6度,建筑高度为76.5米,地上层数19层,地下层数为1层,总建筑面积为35000平方米。设计范围包括红线以内的如下内容:生活给水系统,热水系统,污水系统(其中空调冷凝水由空调专业设计),雨水系统,消火栓给水系统,湿式自动喷水灭火系统,灭火器配置。无单独地库部分图纸。图纸内容含:给排水说明,消防给水设计总说明,太阳能热水系统设计说明,给水排水通用大样图,给排水平面图,屋顶太阳能热水平面图,太阳能热水系统运行原理图,给水管道系统图,绿化给水管道系统图,热水管道系统图,排水管道系统图,雨水管道系统图,消防给水平面图,消火栓给水管道系统图,自动喷淋系统原理图。
消防设计:室内消火栓系统,喷淋系统生活供水设计:1个市政区,3个加压区排水设计 :污水系统,废水系统,雨水系统,其它生产供水设计:排水技术:重力排水供水方式 :水箱变频供水体制:室外消火栓水量:40L/S室外消火栓水量:40L/S建筑面积:35000㎡建筑高度:76.5m地上层数:19层地下层数:1层高度类别:高层图纸深度:施工项目地址:广东省设计时间:2017
