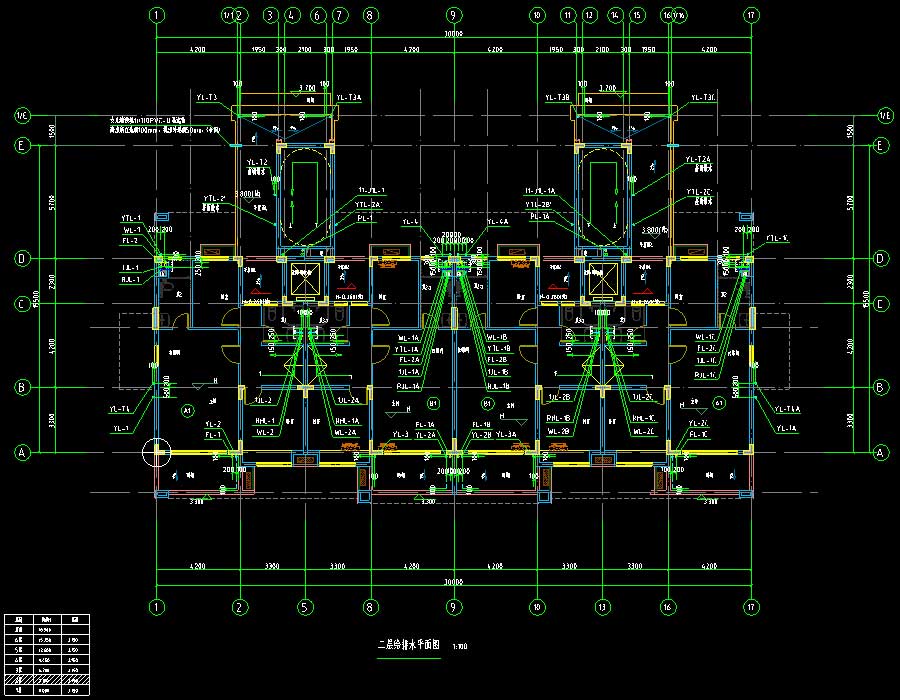

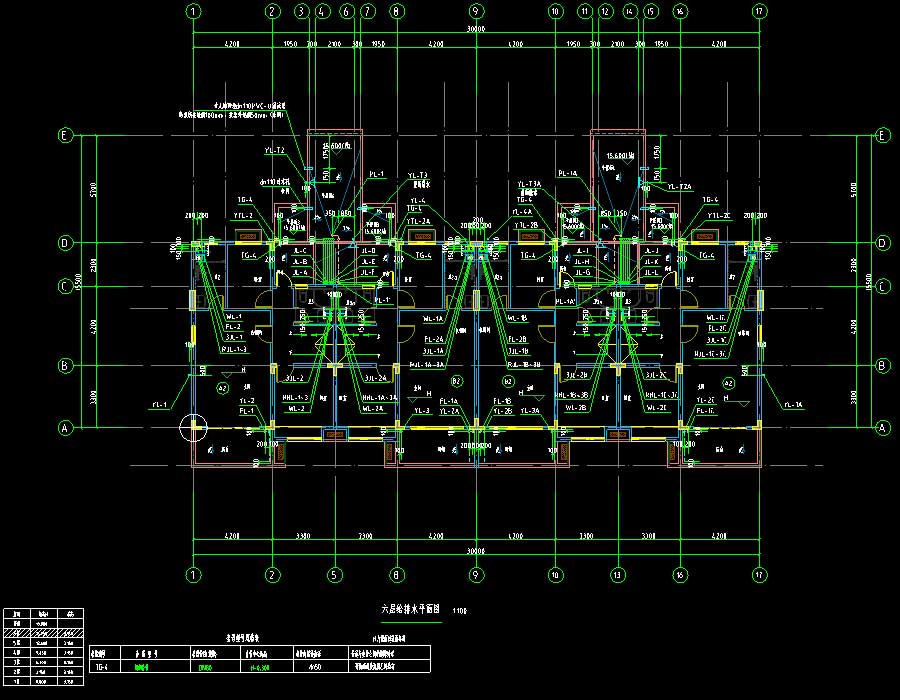

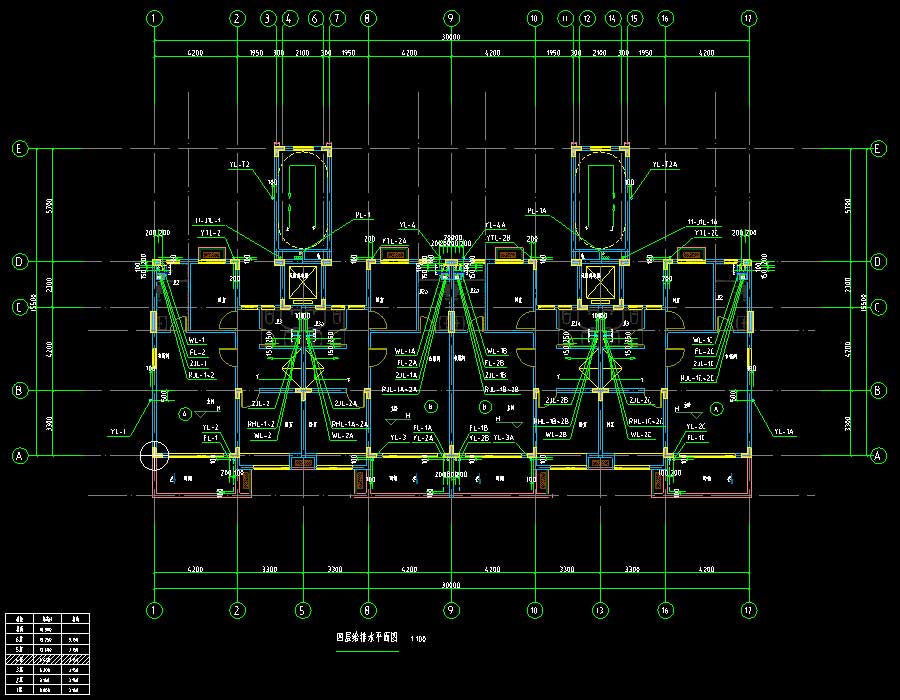

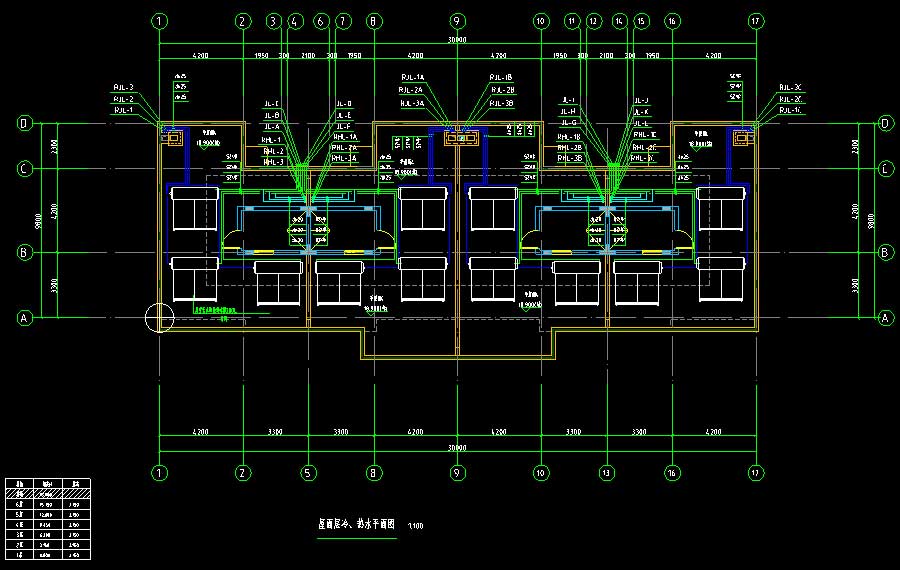

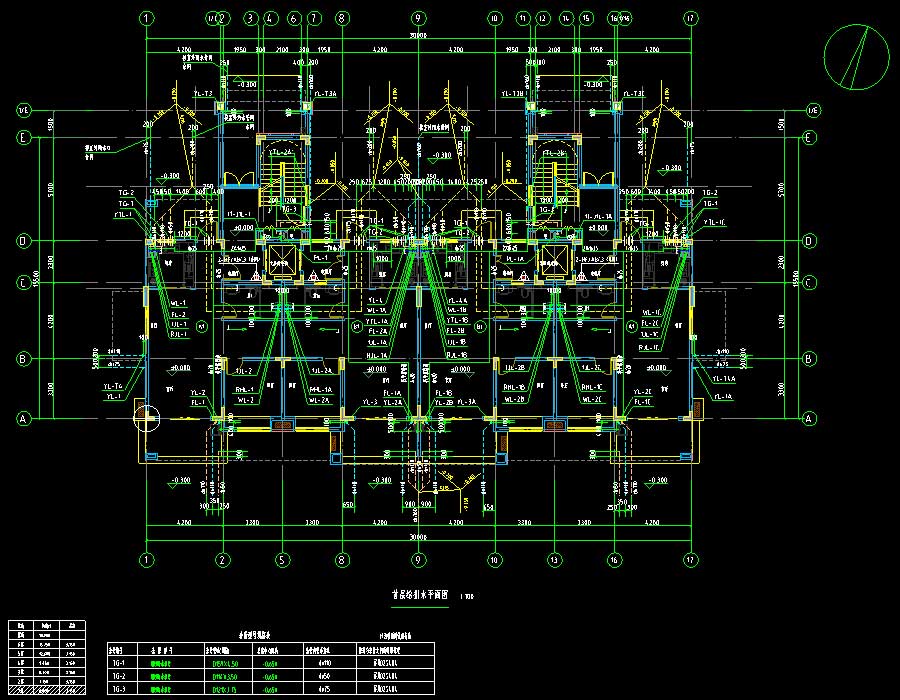

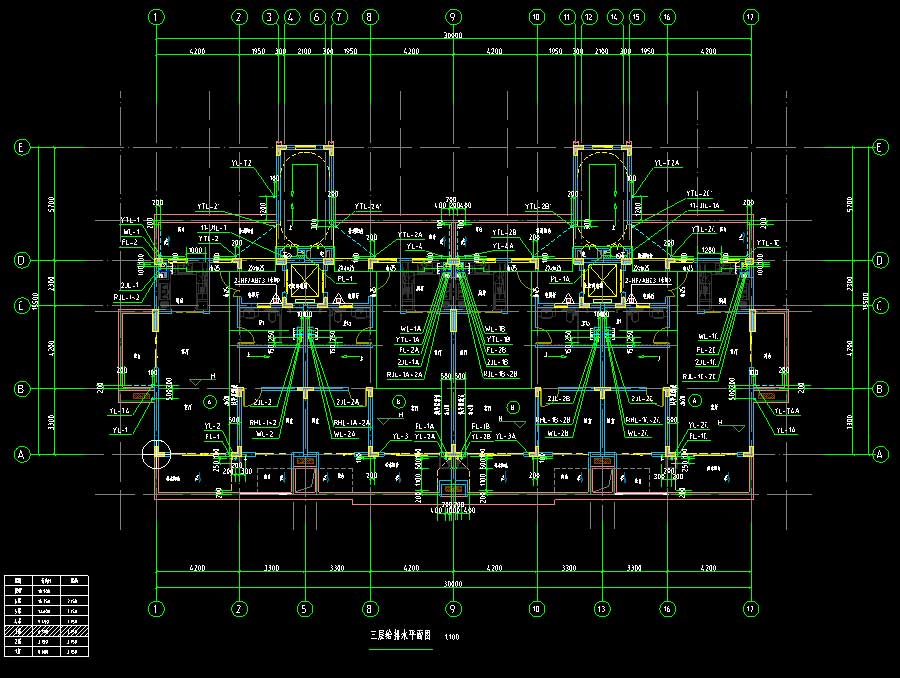

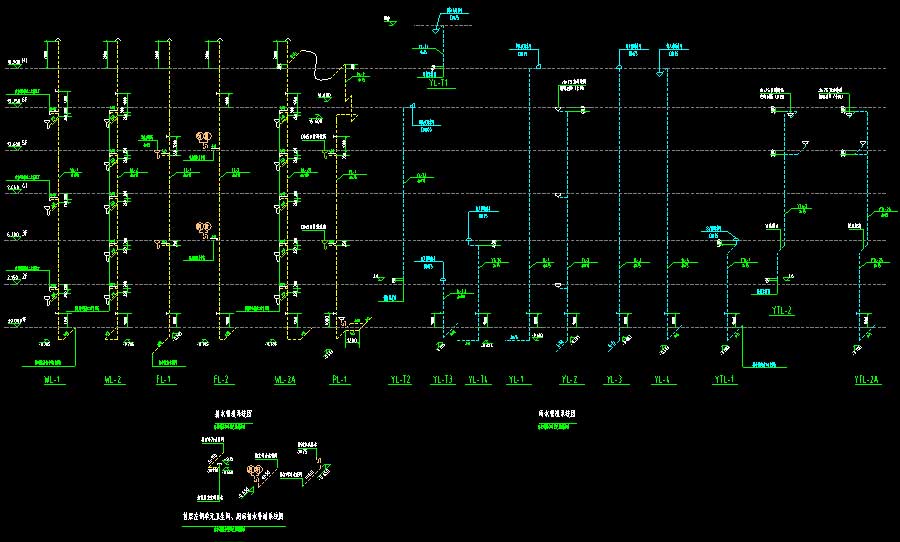

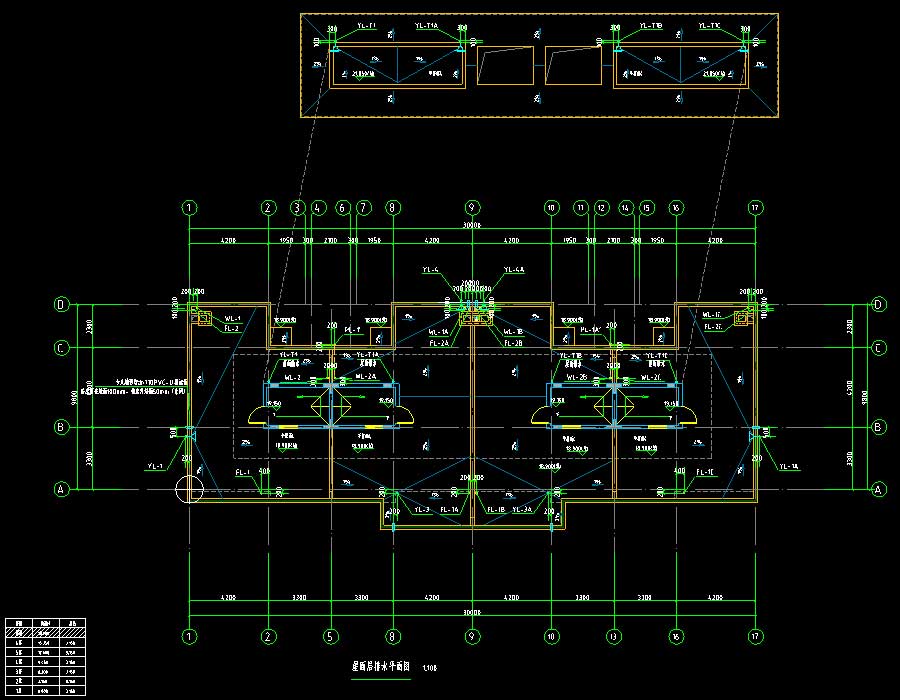

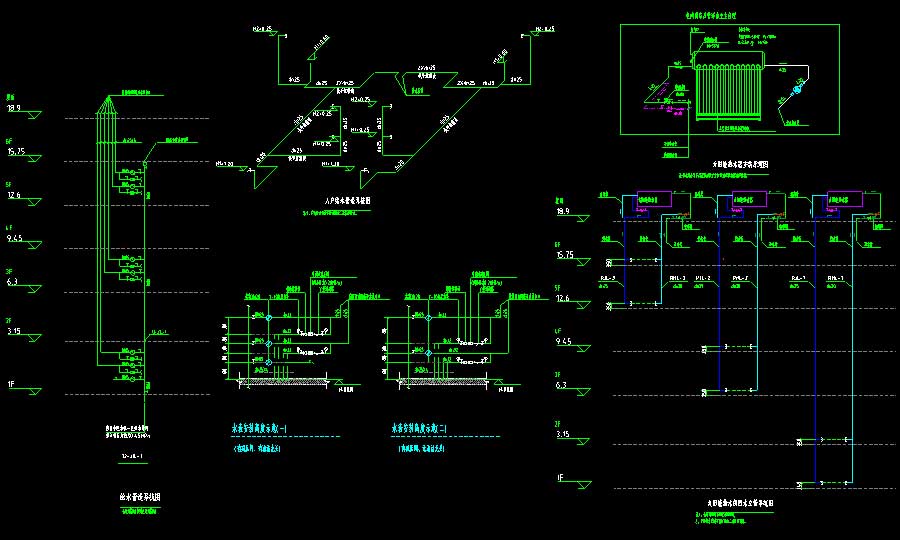

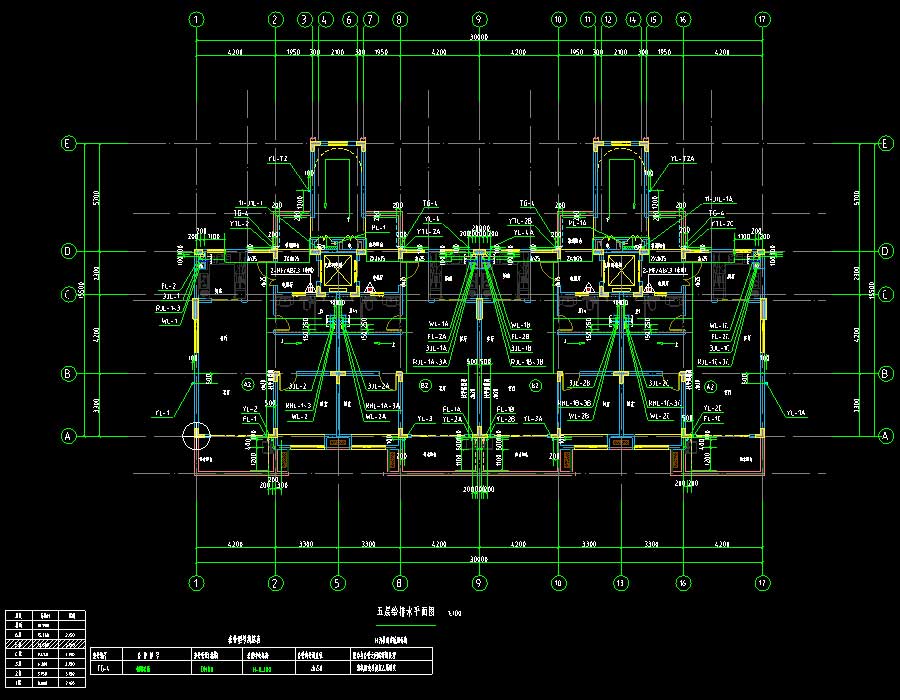

说明:某多层住宅给排水施工图,耐火等级为二级,建筑气候分区为夏热冬暖。抗震设防烈度为7度,建筑高度为18.9米,地上层数6层,地下层数为1层,总建筑面积为2069.32平方米。设计范围:包括红线以内的生活给水系统、生活热水系统、污水系统、雨水系统。无单独地库部分图纸。图纸内容含:给排水说明,给排水图例,给水排水通用大样图,给排水、消防抗震设计说明,抗震支架节点详图,给排水平面图,屋面层排水平面图,屋面层冷、热水平面图,排水管道系统图,雨水管道系统图,给水管道系统图,太阳能热水供回水立管系统图。
消防设计:其它生活供水设计:全加压排水设计 :污水系统,废水系统,雨水系统生产供水设计:排水技术:重力排水供水方式 :水箱变频供水体制:室外消火栓水量:室外消火栓水量:建筑面积:2069.32㎡建筑高度:18.9m地上层数:6层地下层数:1层高度类别:多层图纸深度:施工项目地址:广东省设计时间:2019
