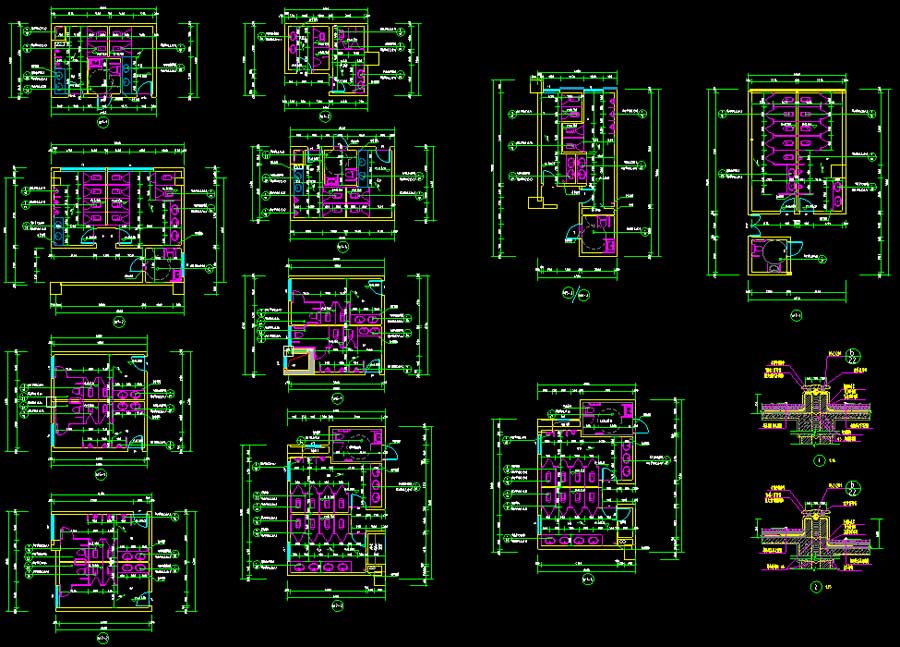

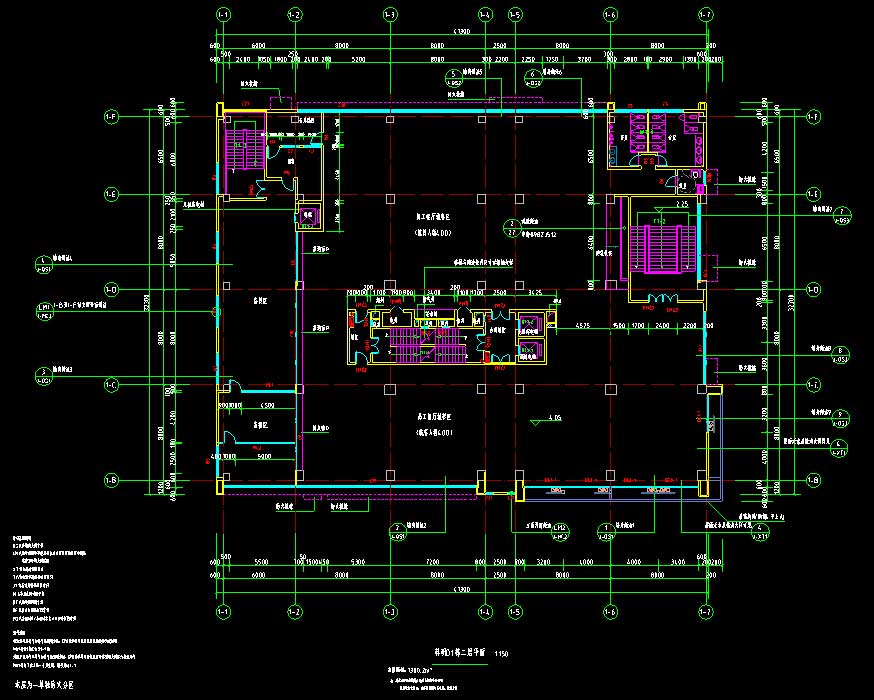

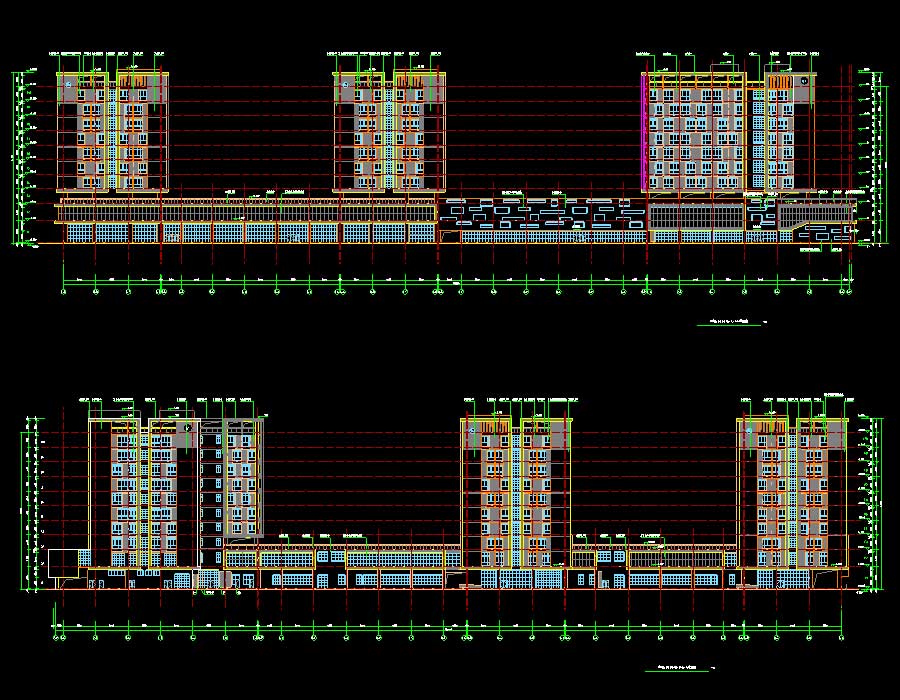

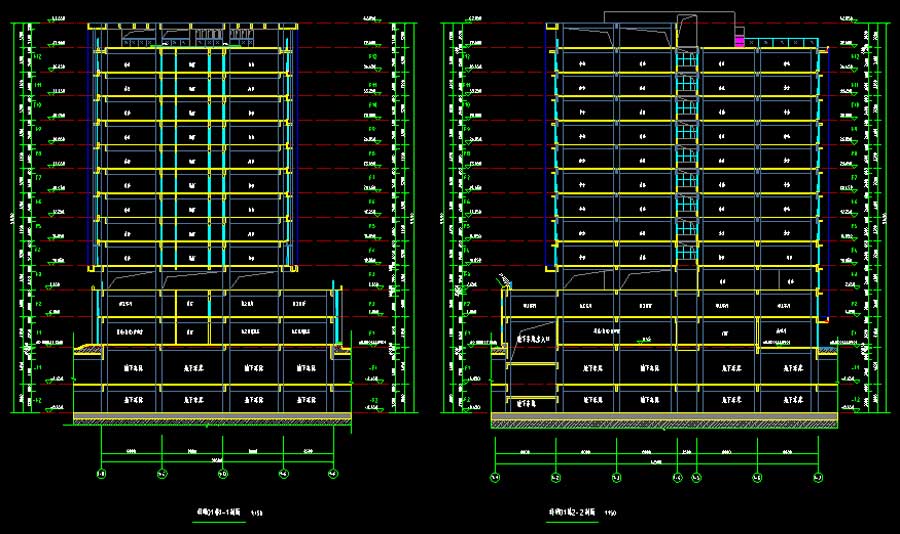

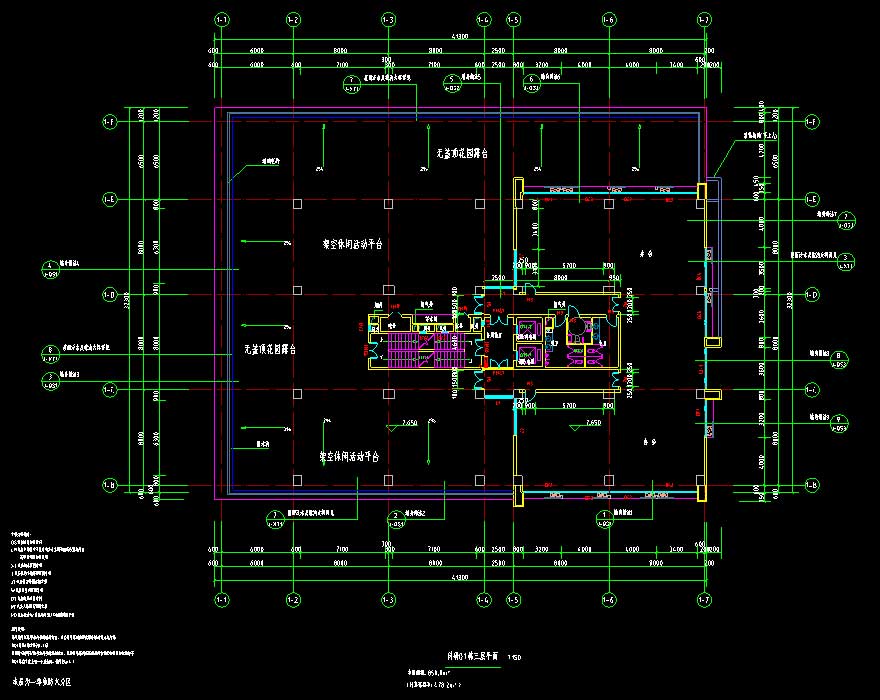

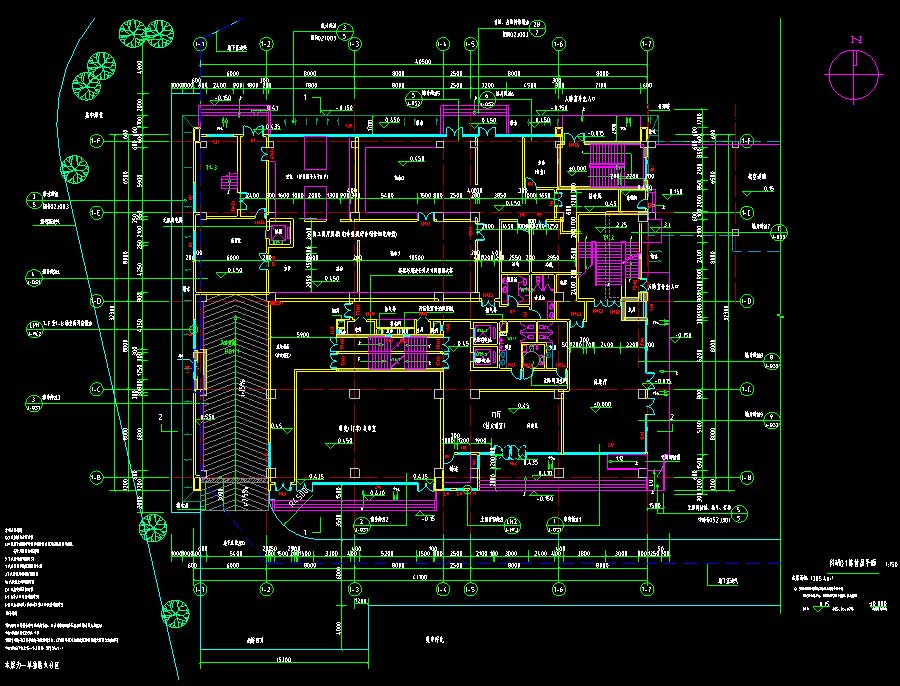

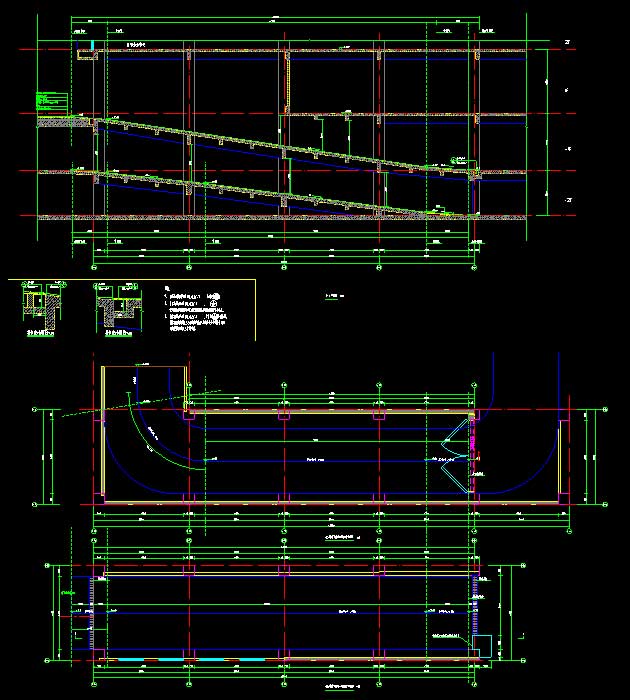

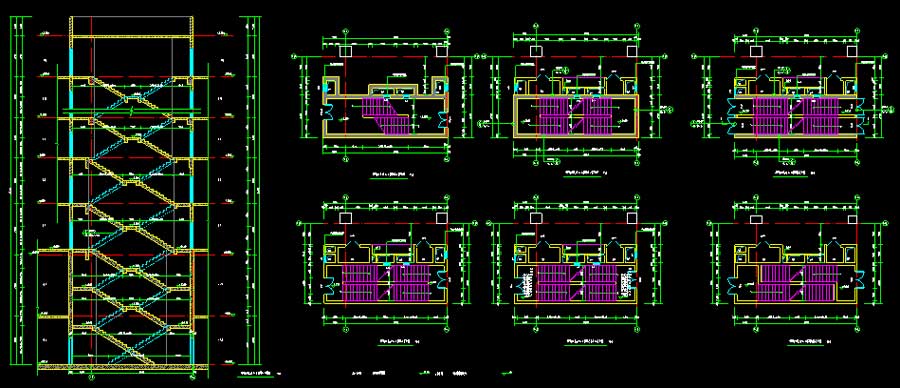

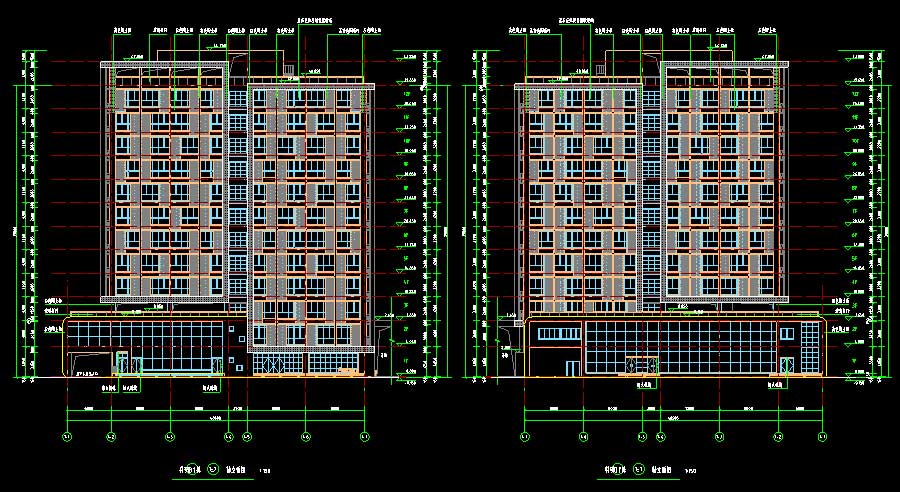

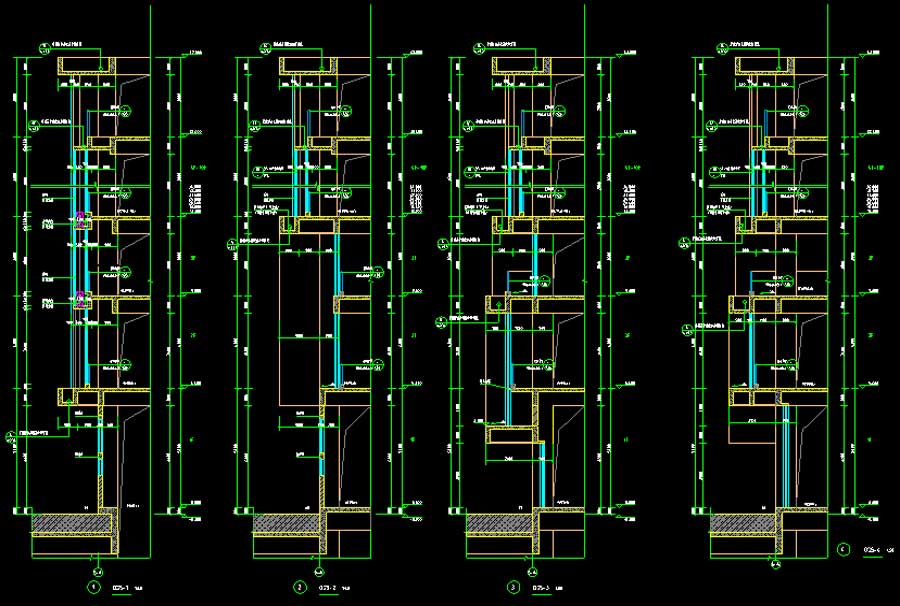

说明：某地块1-7栋高层办公楼全专业施工图（含设计修改通知单），包括一人防地下室。抗震设防烈度为7度，主要结构形式为钢筋混凝土框架结构。其中，1、5、6、7栋建筑高度为44.35米，地上层数12层，局部10层，联体裙楼2层，地下层数为2层，总建筑面积为87524平方米；2、3、4栋建筑高度为44.35米，地上层数12层，总建筑面积为30875平方米；人防地下室建设于5-7栋地下室负二层，该层地下室设置为人防地下室，建筑面积16825平方米，人防工程净面积15833平方米，平时功能为地下停车库及设备房等，战时功能为六级二等人员掩蔽所及五级防空专业队队员掩蔽部和装备掩蔽部，掩蔽人数4623人。图纸内容含：建筑说明，平立剖面图，卫生间大样图，墙身大样图，门窗大样图，地下室坡道平面图、剖面图，坡道大样图，屋面泛水及檐沟大样，人防地下室口部大样图，架空连廊平面图、立面图，楼梯大样图，电梯大样图；给排水说明，消防系统图，给水系统图，排水系统图，消防、给排水平面图，卫生间给排水大样；结构说明，楼梯构造通用图及说明，柱轴线定位图，配筋图，柱表，墙身大样图，楼梯大样图，桩基础布置图，预应力管桩说明及桩表；电气说明，10KV高压配电系统一次结线图，变电房尺寸布置图，接地平面布置图，低压配电系统图，竖向配电干线系统图，配电箱系统图，电力干线平面图，照明平面图，电气平面图，防雷平面图，基础接地平面图，弱电系统图，火灾自动报警系统设计说明，火灾自动报警系统图，消防平面图；暖通说明，通风平面图，防烟加压送风系统图，设备安装大样图，风管、防火阀及风机房吸声墙安装详图，人防地下室战时通风设计与施工总说明，地下层战时通风平面图，防护单元战时进排风平、剖面图，战时电站通风平、剖面图，通风管穿密闭墙大样图，防护单元战时通风系统原理图，RFP过滤吸收器支架图，PS-D250超压排气阀门安装图，轴流风机安装图，测压装置安装图等等。专业包括建筑、结构、给排水、电气、采暖通风。
