4层多层购物广场全专业施工图3713370522文件大小:27.06M推荐人:梅伊图纸张数:146张所属分类:多类专业所含专业:建筑、结构、给排水、暖通、电气
分 享
下  载
建筑面积:30704.16㎡地上层数:4层建筑高度:25.2m地下层数:1层高度类别:多层图纸深度:施工项目地址:河南省设计时间:2015建筑风格:现代效果图:无

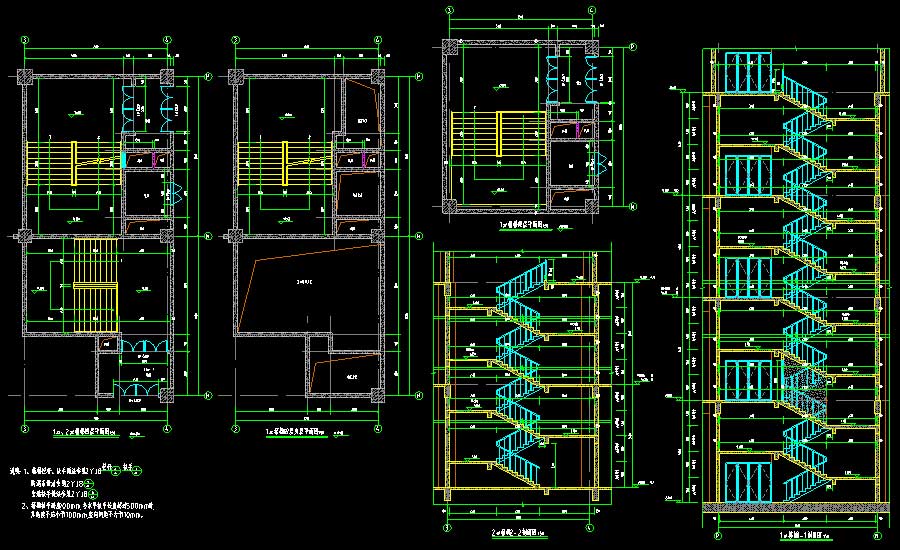

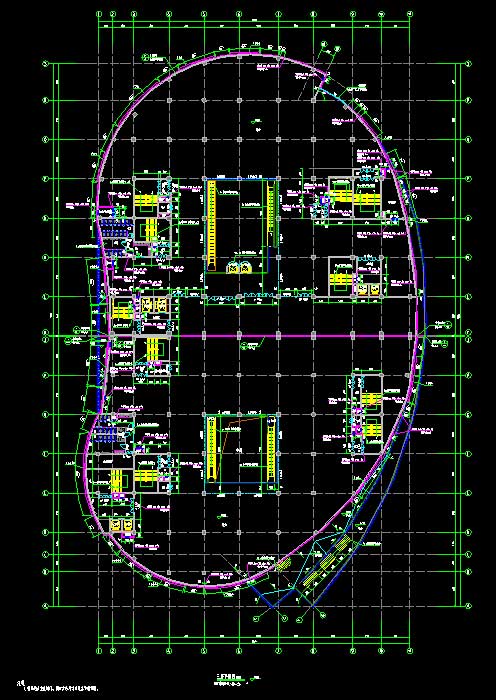

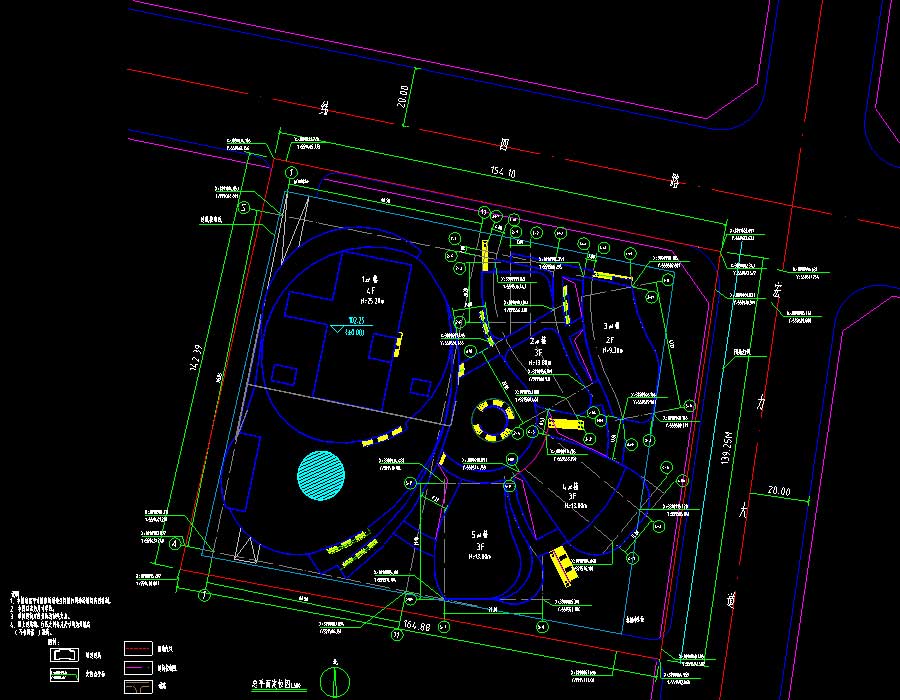

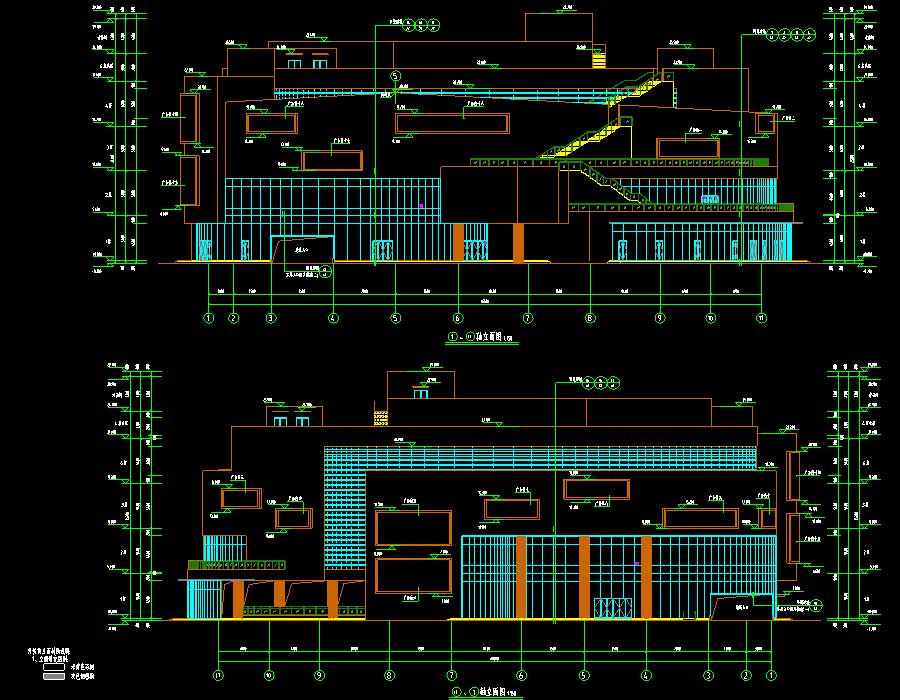

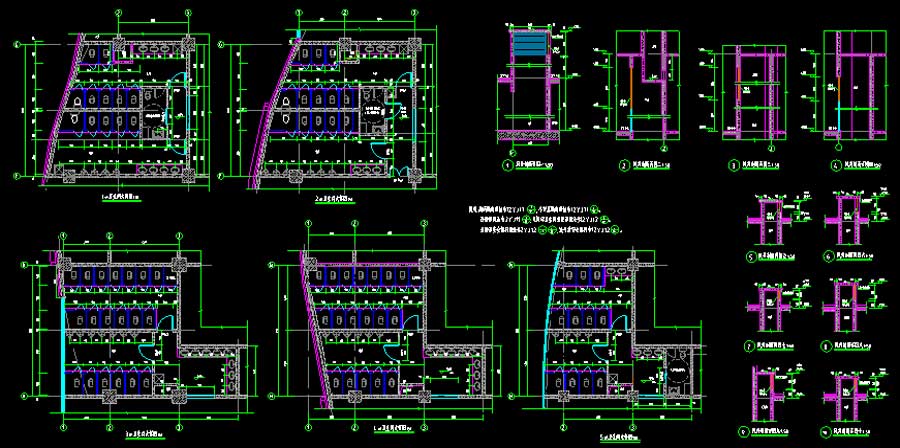

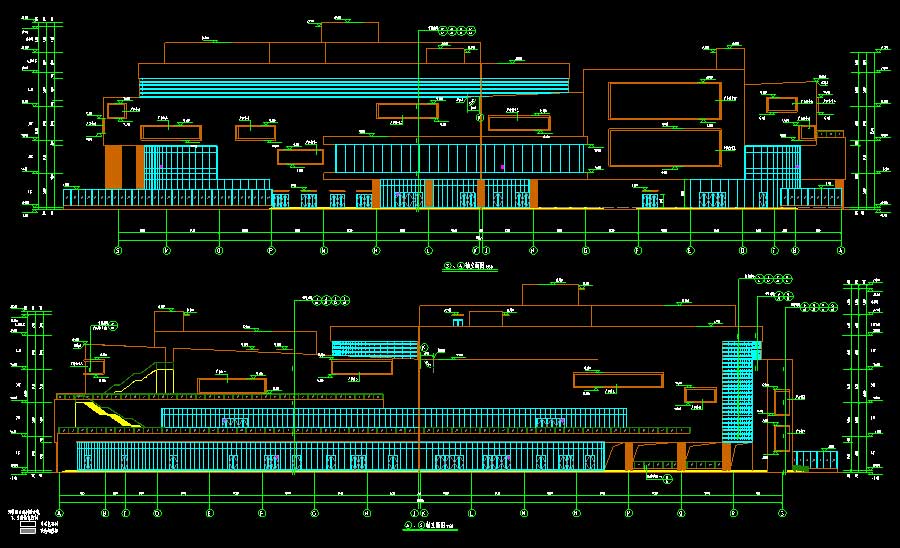

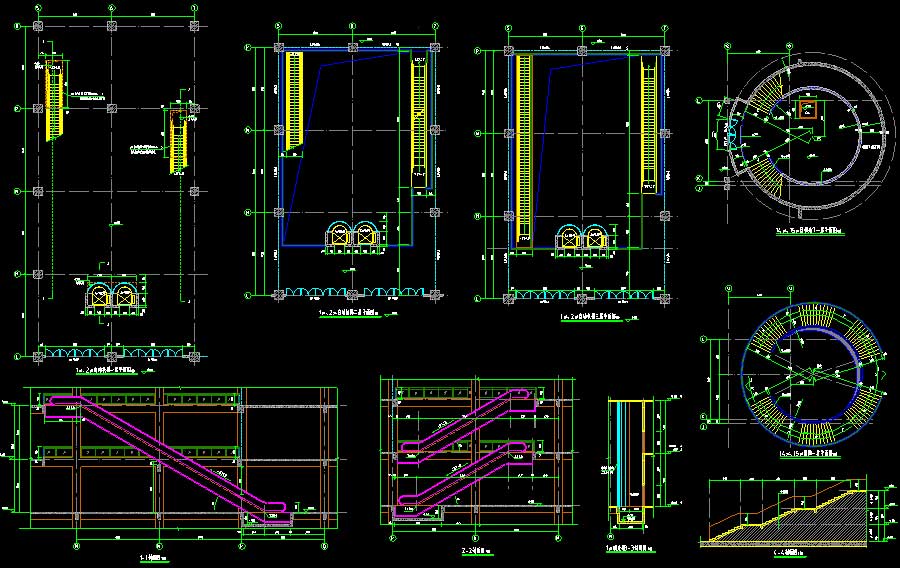

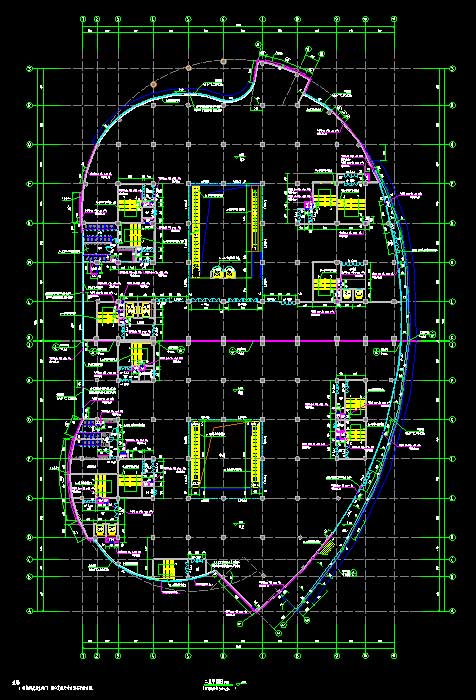

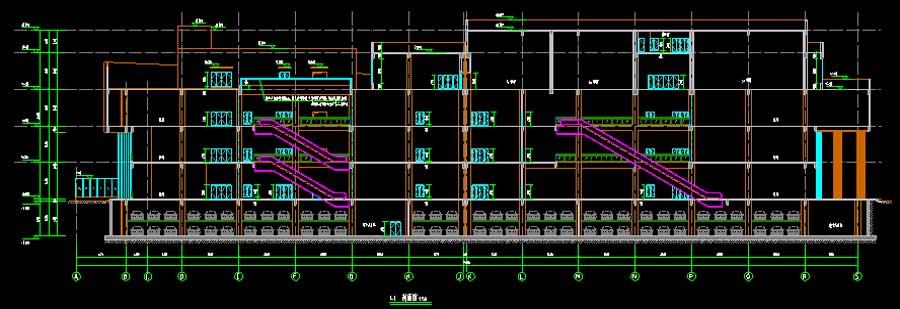

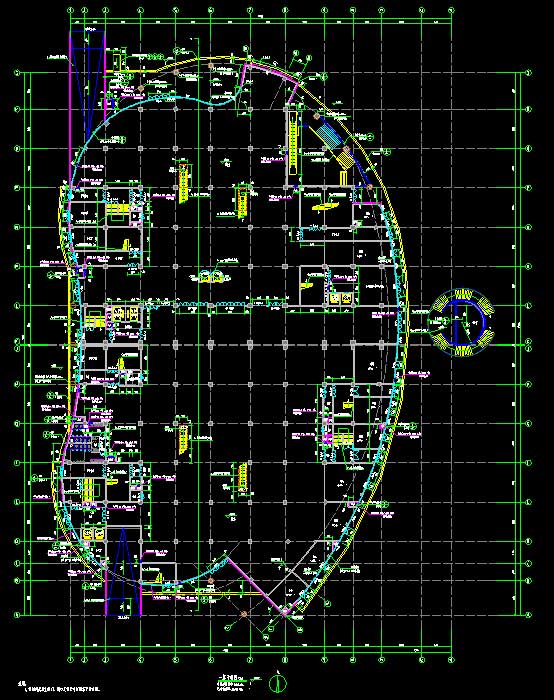

说明:某多层购物广场全专业施工图,抗震设防烈度为7度,主要结构形式为框架结构,建筑高度为25.2米(室外地坪至四层屋面结构层),地上层数4层(局部一层夹层),地下层数为1层,总建筑面积为30704.16平方米。地下一层为机动车库,一至三层为大型商店,四层为电影院及局部商业。无单独地库部分图纸。图纸内容含:建筑说明,总平面图,平立剖面图,轴线定位图,门窗大样图,楼梯详图,货梯详图,客梯详图,自动扶梯详图,观光梯详图,汽车坡道详图,卫生间大样图,风井详图,影厅详图,节点详图,节能设计表;给排水说明,给排水平面图,自动喷水给水平面图,屋顶给排水系统图,卫生间给排水详图,设备房给排水详图,消火栓给水系统图,自动喷水给水原理图,压力排水原理图,生活给水系统图,排水系统图,屋面雨水排水系统图;结构说明,基础板平法施工图,基础梁平法施工图,框架柱、外墙布置图,框架柱平面布置图,框架柱配筋表,平法施工图,汽车坡道、下沉式广场楼梯详图,楼梯详图;电气说明,配电箱系统图,配电干线系统图,电井平面布置图,弱电系统图,火灾自动报警系统图,接地平面图,配电平面图,空调配电平面图,照明平面图,火灾自动报警平面图,消防控制平面图;暖通说明,通风平面图,空调平面图,冷媒平面图,防排烟系统图,多联机系统图等等。专业包括建筑、结构、给排水、电气、采暖通风。
