多栋高层住宅及售楼处全专业施工图3512510522文件大小:3.54G推荐人:T春泥图纸张数:2300张所属分类:多类专业所含专业:建筑、结构、给排水、暖通、电气
分 享
下  载
建筑面积:地上层数:34,33,31,30,28层建筑高度:98.6,98.2,95.4,90,92.4m地下层数:1层高度类别:高层图纸深度:方案,施工项目地址:广东省设计时间:2016建筑风格:现代效果图:无

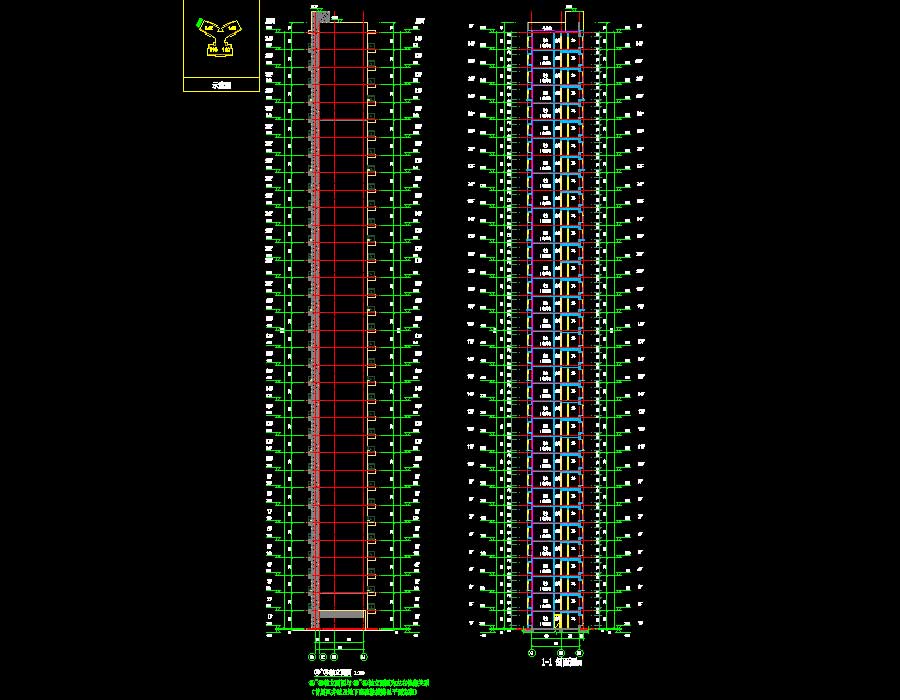

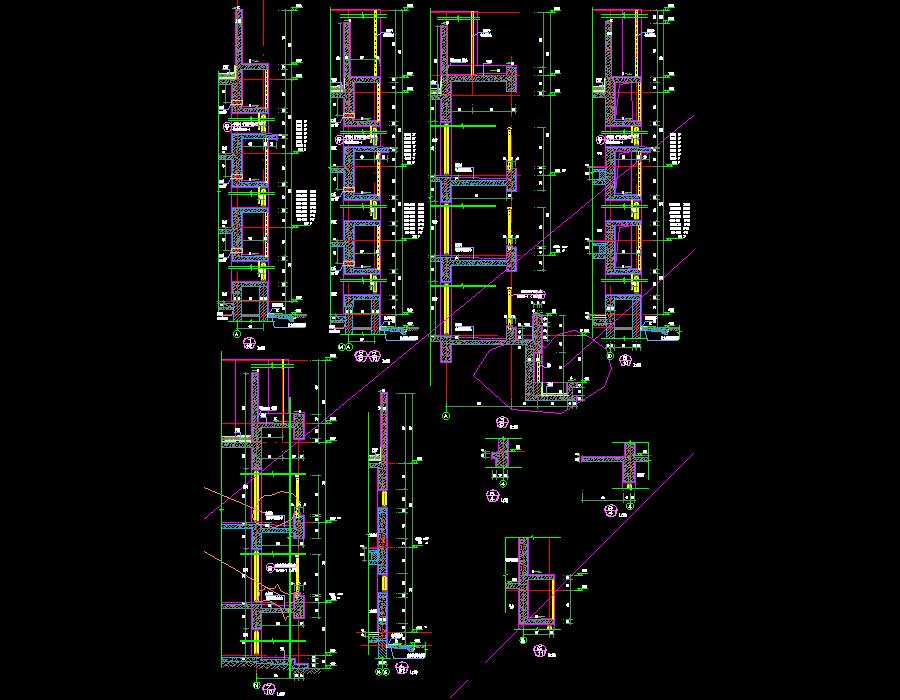

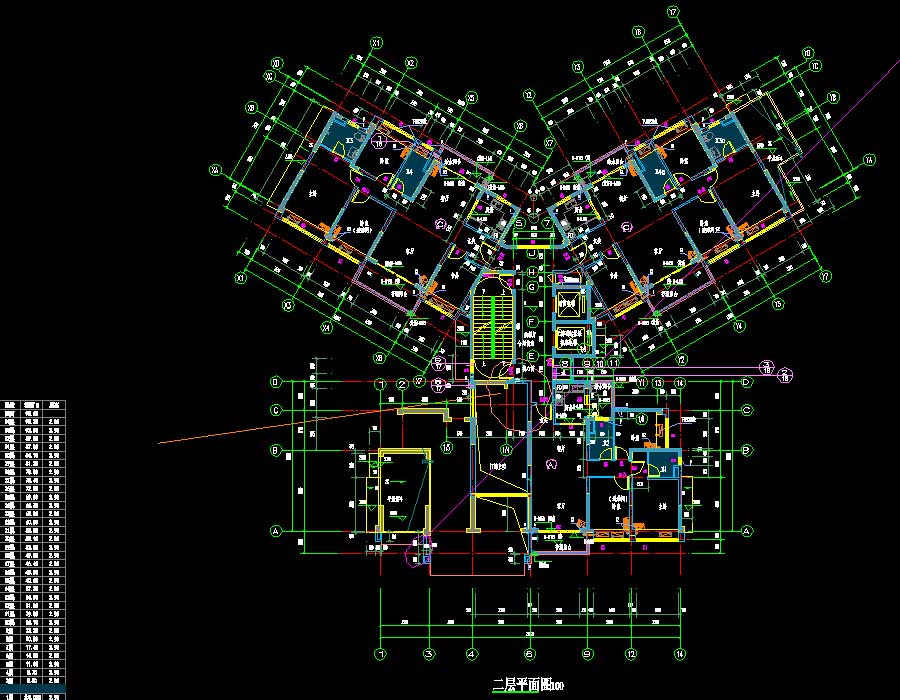

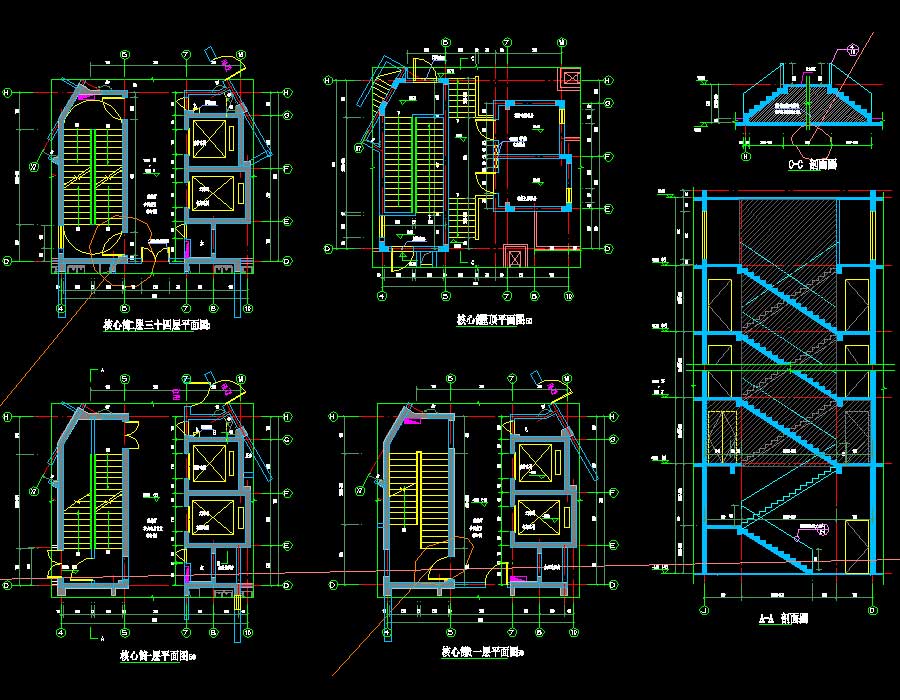

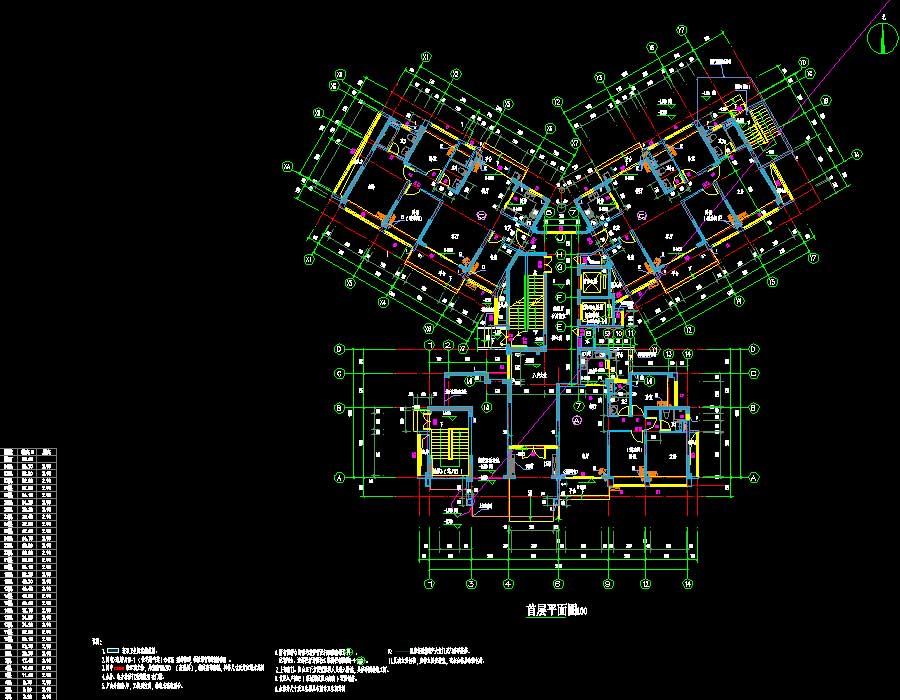

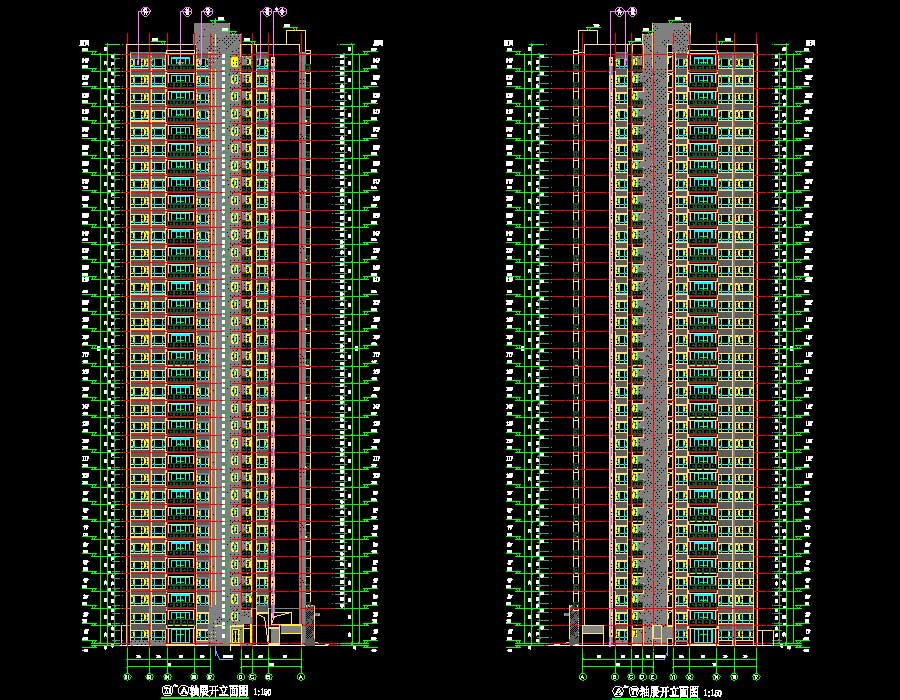

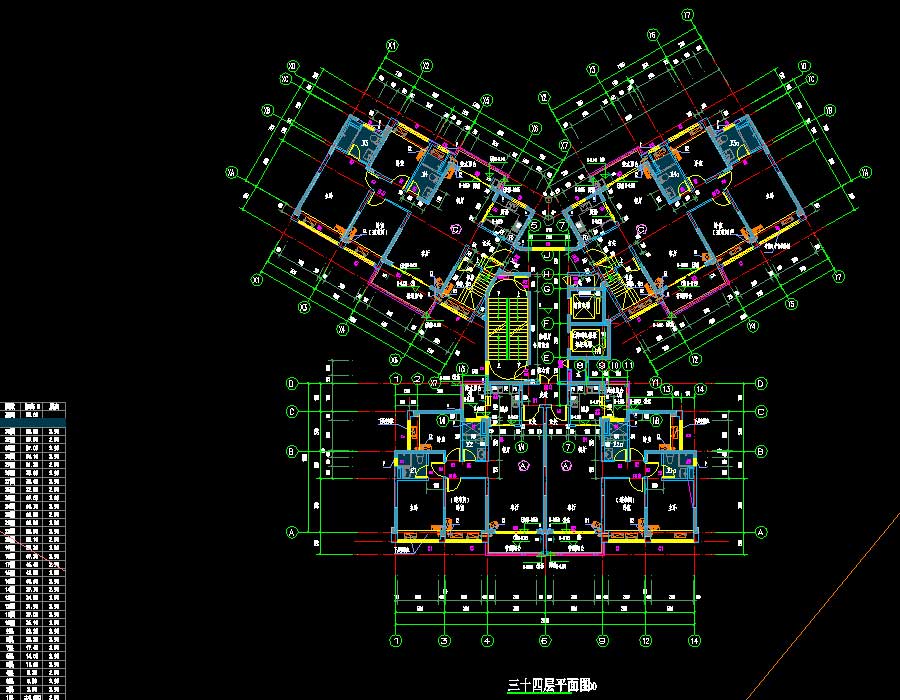

说明:该工程为某财富港中心住宅区一期多栋住宅楼及示范区部分建筑、结构、电气、暖通、给排水全专业施工图,其中,住宅区1#、2#、11#楼,地上34层,高98.6米;3#、4#、5#楼,地上33层,高98.2米;6#、7#、15#楼,地上31层,高95.4米;8#、9#、14#楼,地上30层,高90米;10、12#楼,地上28层,高92.4米;地下车库1层,建筑面积69012.52平方米,停车数量:小型车2509辆。图纸内容含:建筑专业,建筑设计总说明、建筑节能设计说明专篇、建筑平面图、立面图、剖面图、楼梯、电梯详图、门窗详图、节点大样、外墙材料表、门窗表、地下室建筑设计总说明、大样图、防火分区示意图、平面图、车库顶板平面图;结构专业,结构设计总说明、冲(钻)孔灌注桩大样及桩表、桩基础平面布置及承台配筋图、基础梁配筋图、墙柱定位图、墙柱配筋大样、板配筋平面图、梁配筋平面图、楼梯配筋表、大样图、商铺冲孔桩基础平面布置图、地下室结构设计说明、地下室基础平面布置图、钻(冲)孔灌注桩大样及桩表、地下室承台大样图、底板配筋平面图、墙柱定位图、顶板板配筋平面图、顶板梁配筋平面图、梯表;电气专业,电气设计总说明、灯具安装、线缆敷设国标符号及穿管槽标准、塑料电线导管在墙体或现浇楼板内敷设做法大样图、图例及主要设备材料表、消防电气设计说明及主要设备材料表、电气火灾监控系统说明、接线示意图、配电干线竖向系统图、有线电视、FTTH电话、网络及可视对讲系统图、闭路电视监控、电梯运行状态监控、消防系统图、配电箱系统图、配电箱系统图及电井布置平面图、应急照明平面图及电梯前室电气综合定位平面图、强电干线、照明、消防、弱电平面图、防雷设计说明、底板均压环防雷平面图、天面层防雷平面图、电梯机房接地平面图、防雷接地做法大样、金属门、窗等电位连接做法大样、总等电位及局部等电位连接做法大样图、总等电位、均压环、接闪带及引下线连接竖向示意图、地下室电气设计说明、电气设计总说明(节能专篇)、灯具安装、线缆敷设国标符号及穿管槽标准、塑料电线导管在墙体或现浇楼板内敷设做法大样图等等及暖通、给排水、装修专业施工图及节能报告设计、建筑围护结构热工性能权衡判断审核表及方案设计图纸、效果图、部分示范区板房施工图等。(缺住宅区:12#、14#住宅楼结构施工图、示范区:售楼处结构、电气专业及样板房等部分图纸)
