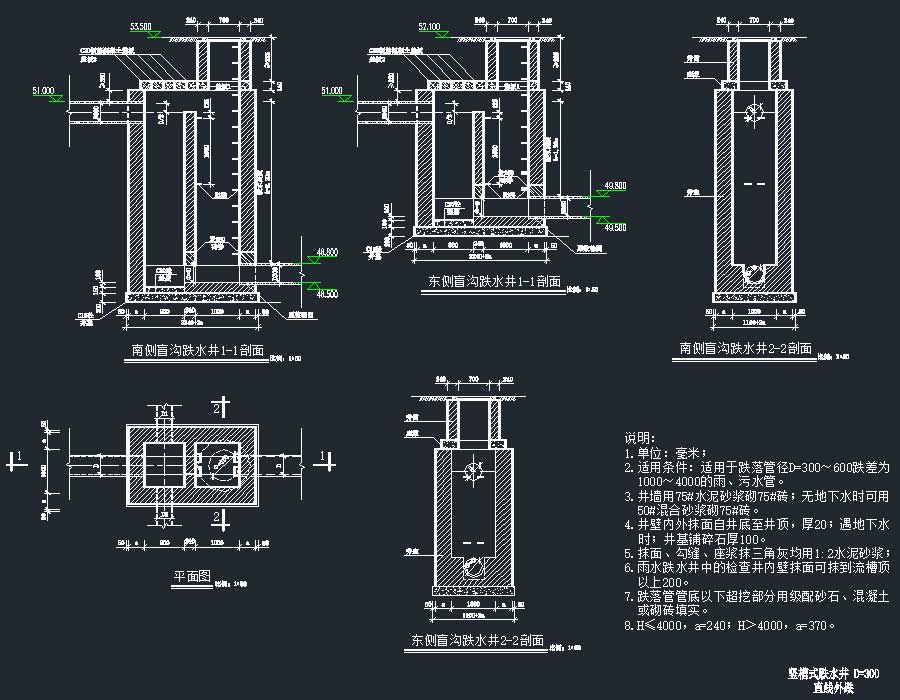

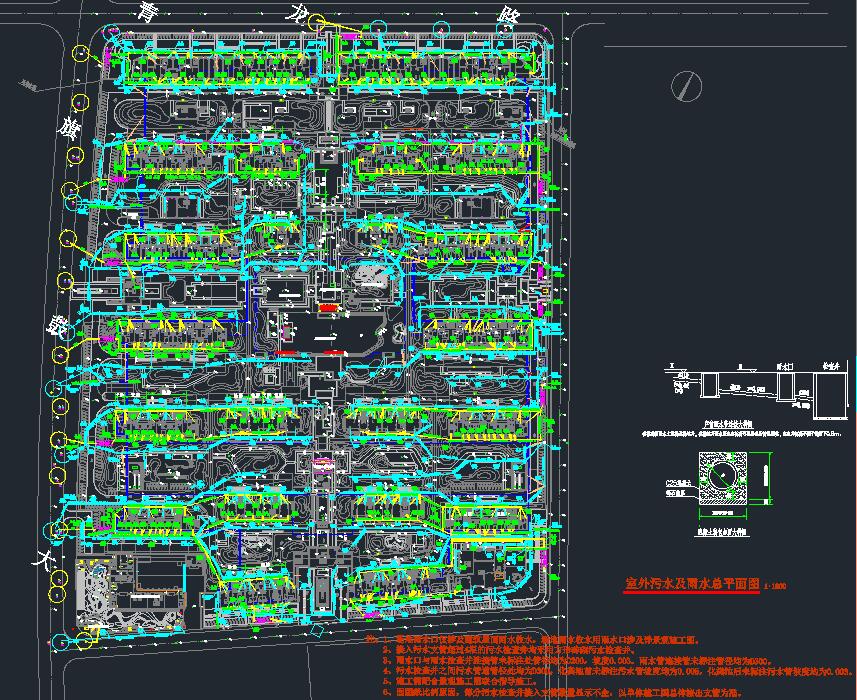

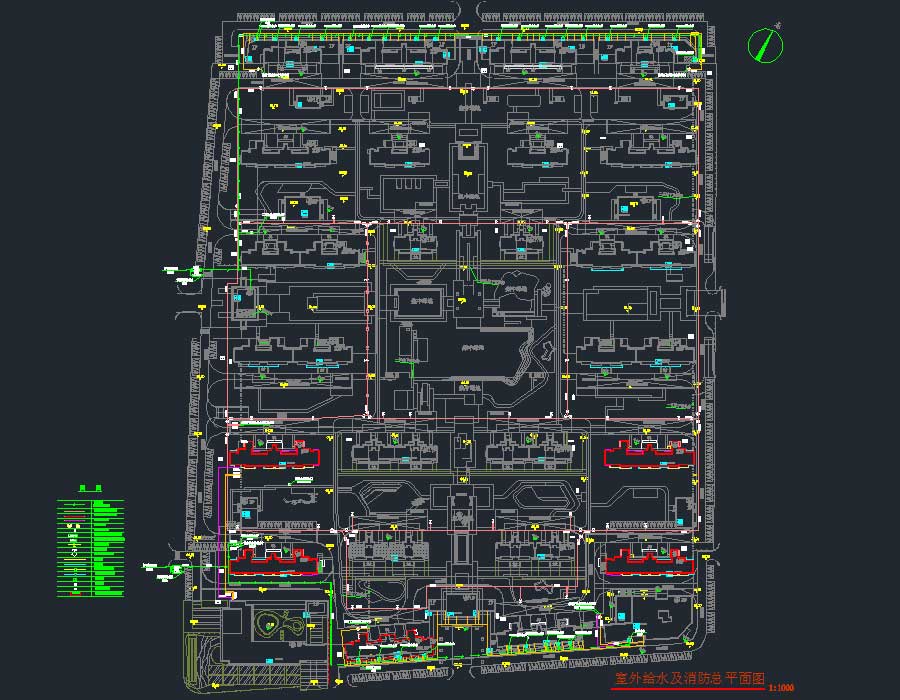

说明:某小区室外给排水及消防管网施工图,项目总建筑面积561217平方米,由1类高层住宅及附属商业、配套幼儿园、邻里中心地上配电房及一栋地下室(功能用途为地下车库及设置用房)组成。设计范围包括建筑红线内的给水和消防管道工程。图纸内容含:室外给排水施工总说明、室外给排水及消防总平面图、室外污水及雨水总平面图、户前雨水管连接大样图、混凝土满包加固大样图、盲沟跌水井平,剖面、地下室盲沟检查井剖面。
消防设计:室外消火栓系统生活供水设计:市政供水排水设计 :污水系统,雨水系统生产供水设计:排水技术:供水方式 :供水体制:室外消火栓水量:室外消火栓水量:25L/S建筑面积:561217㎡建筑高度:地上层数:地下层数:高度类别:图纸深度:施工项目地址:湖北省设计时间:2018
