某地小学与幼儿园项目全专业施工图3713320520文件大小:363.65M推荐人:梅伊图纸张数:264张所属分类:多类专业所含专业:建筑、结构、给排水、暖通、电气、装饰
分 享
下  载
建筑面积:7442.1,7263.82,5415.56,4352.88㎡地上层数:5,5,4,3层建筑高度:20.4,20.4,22.2,12m地下层数:1层高度类别:多层图纸深度:施工项目地址:江苏省设计时间:2018建筑风格:现代效果图:无

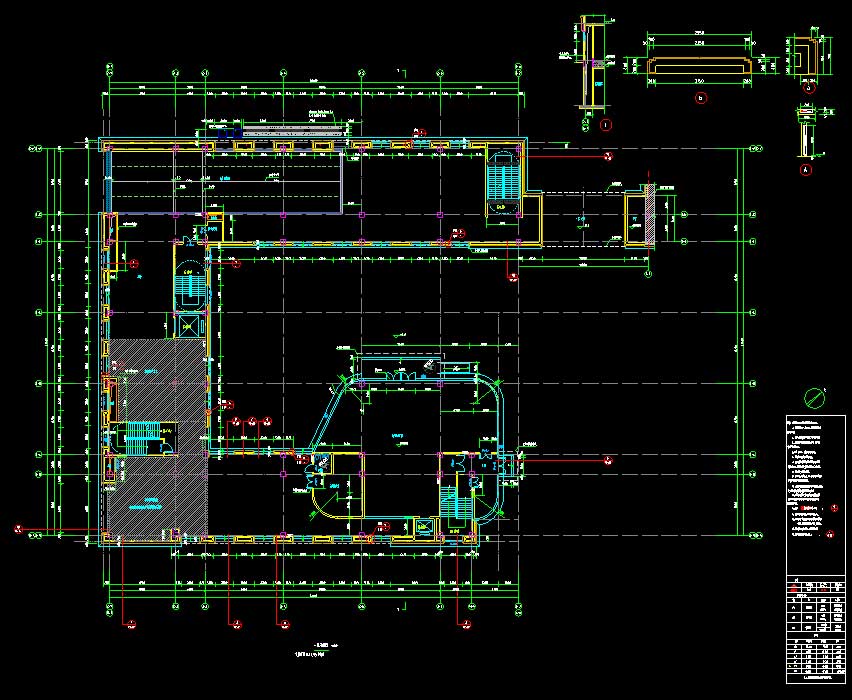

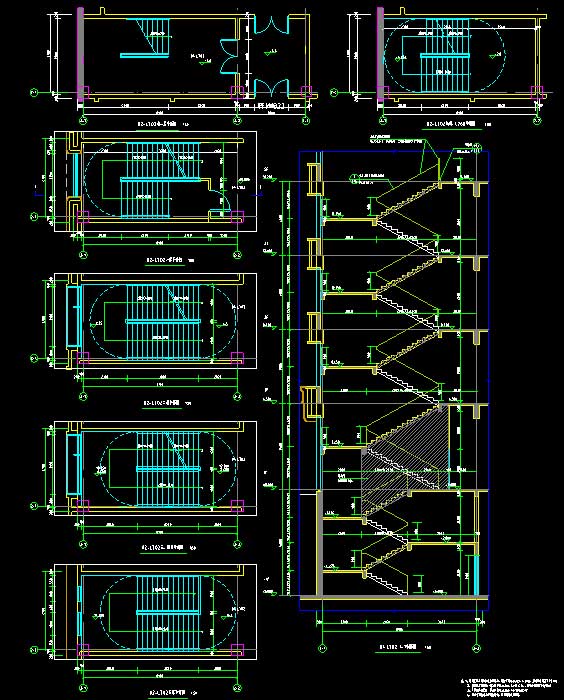

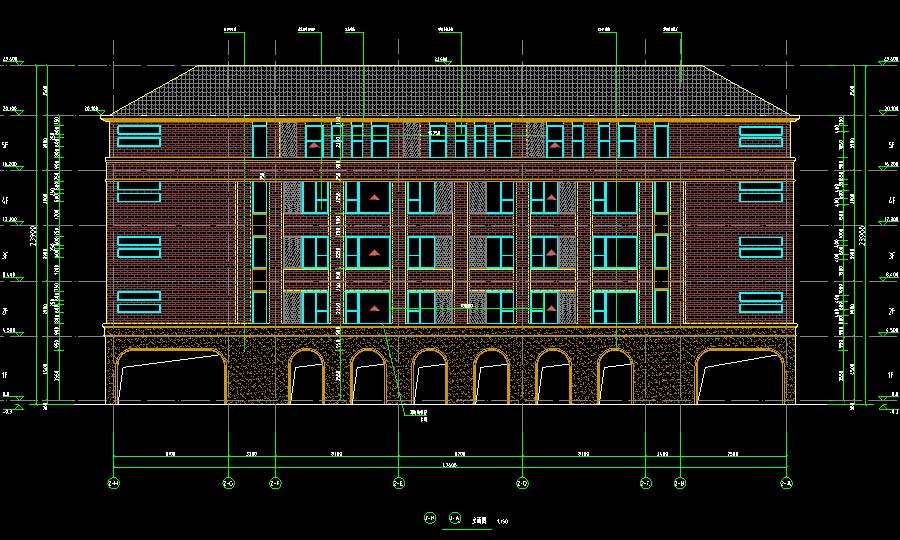

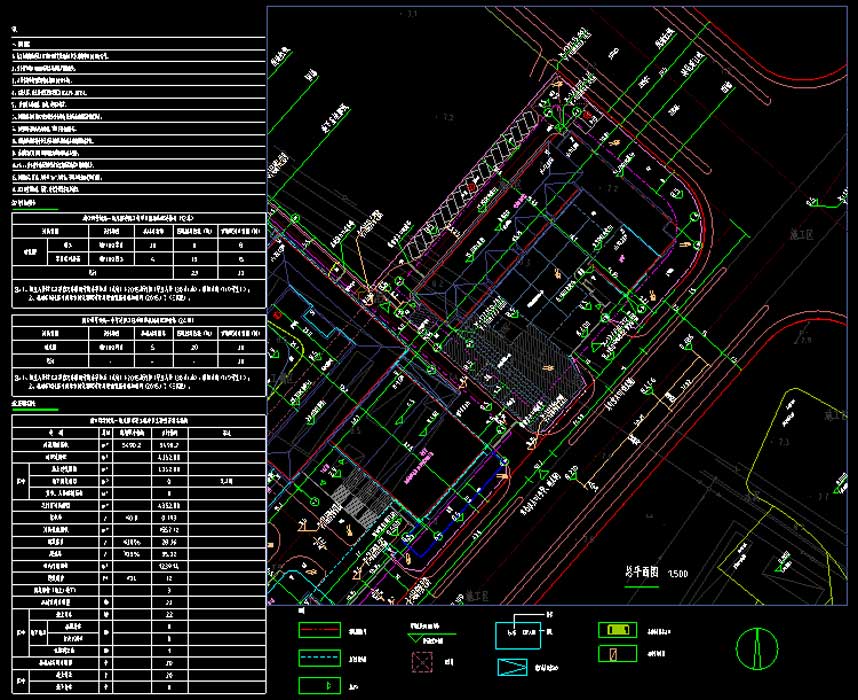

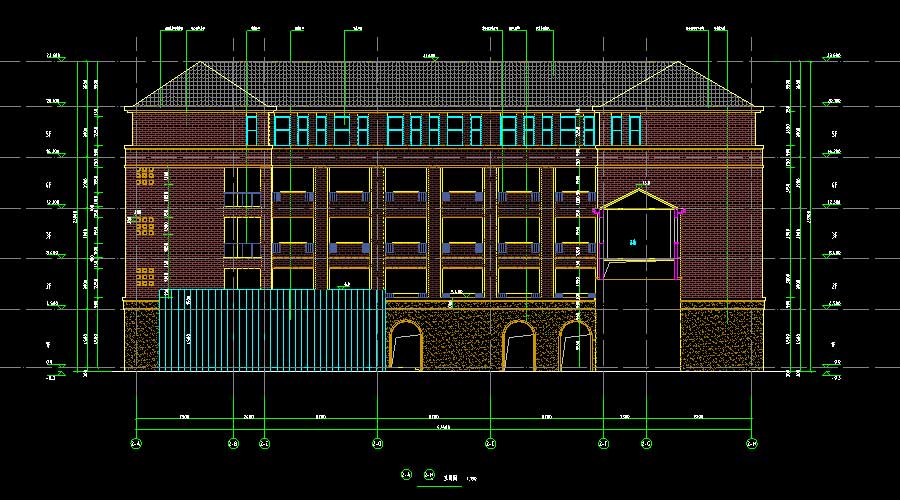

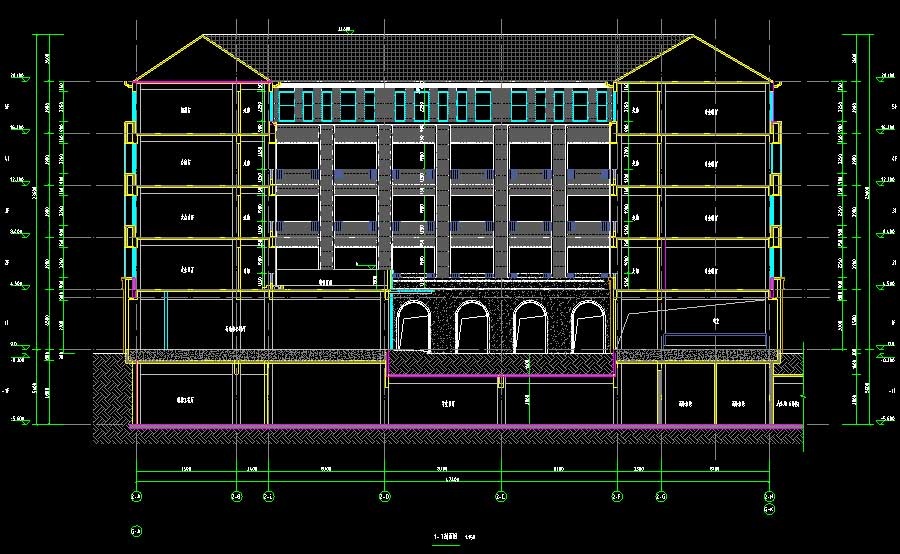

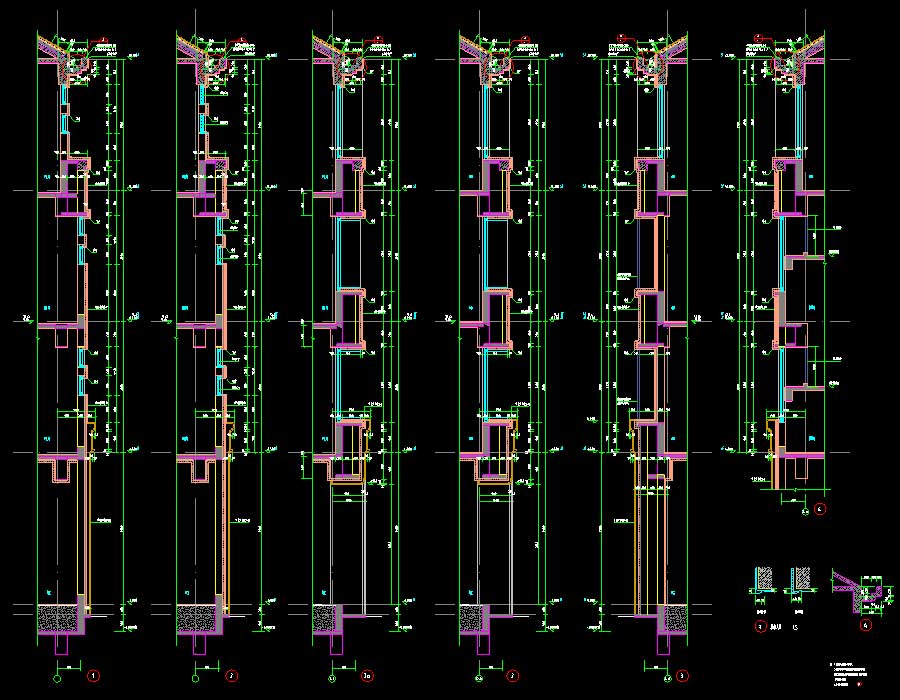

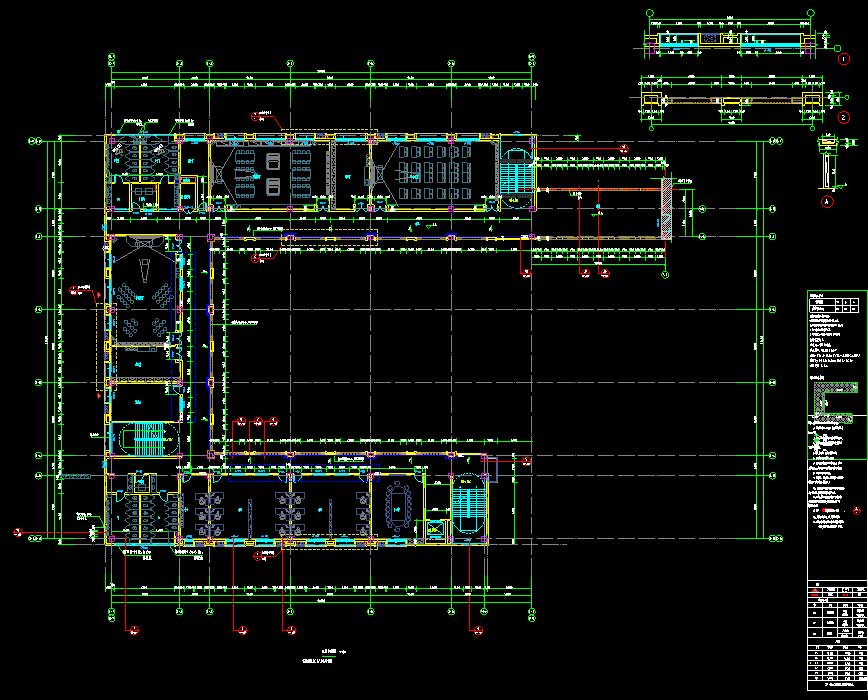

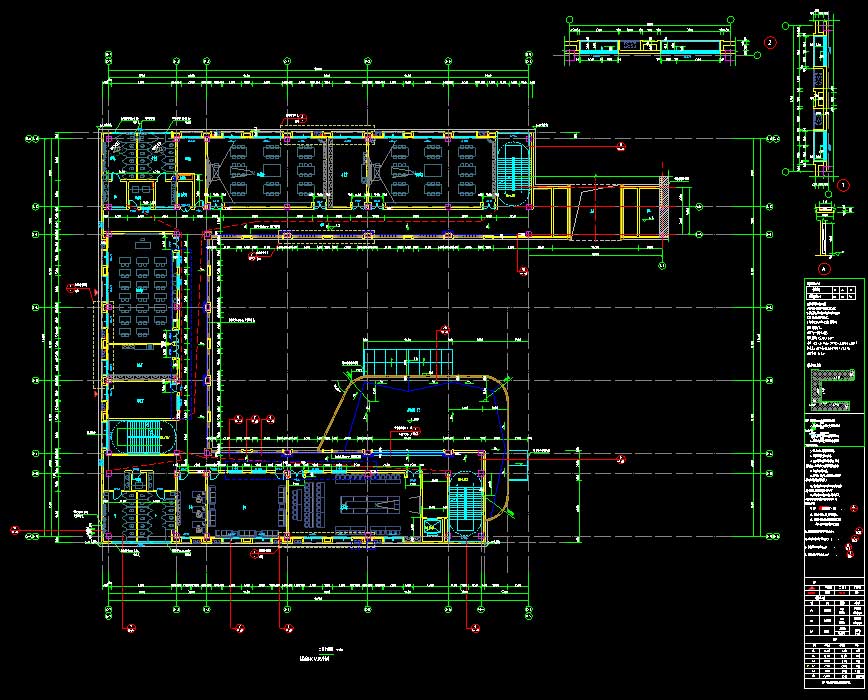

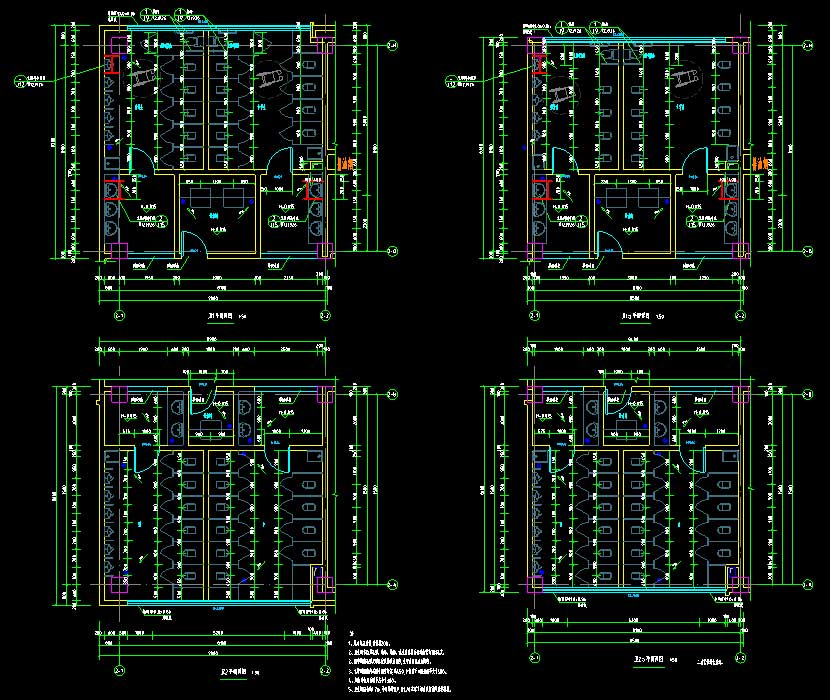

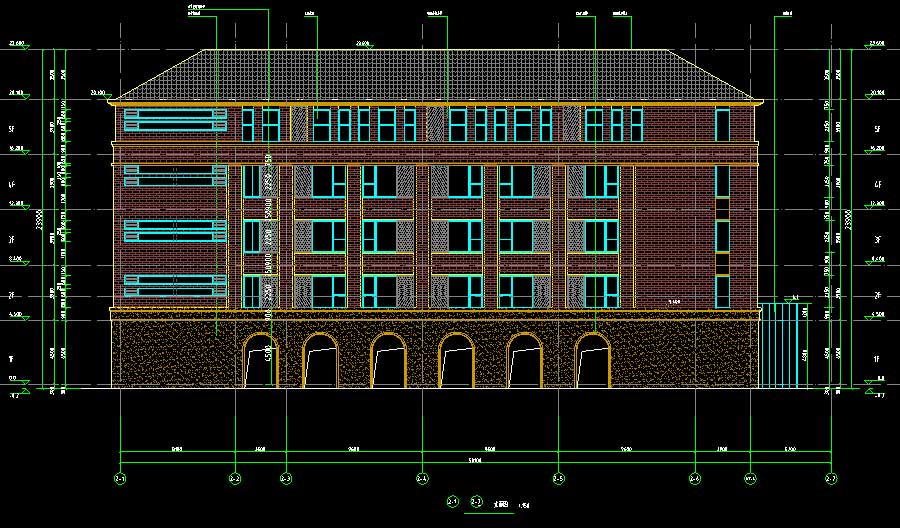

说明:某地小学与幼儿园项目全专业施工图(含审图意见回复、节能报告书、计算书),包括综合楼、教学楼、体育馆及地下室。抗震设防烈度为7度,主要结构形式为钢筋混凝土框架结构。其中,综合楼、教学楼建筑高度均为20.4米,地上层数均为5层,总建筑面积分别为7442.1、7263.82平方米;体育馆建筑高度为22.2米,地上层数4层,总建筑面积为5415.56平方米;幼儿园建筑高度为12米,地上层数3层,总建筑面积为4352.88平方米;地下室非人防区建筑面积为5861.73平方米,人防区建筑面积为3712.65平方米。图纸内容含:建筑说明,绿色设计专篇,总平面图,平立剖面图,楼梯详图,卫生间大样,地下室(非人防区)平面图,地下室(非人防区)顶板平面图,地下室节点详图,汽车坡道详图,设备房大样图,卫生间大样图;给排水说明,绿色专篇,地下室给排水、消火栓、喷淋干管平面图,地下室喷淋平面图,室内外消火栓系统展开图,喷淋系统展开图,排水系统展开图,潜污泵系统展开图,消防泵房详图,消防泵房系统展开图,卫生间详图,卫生间给水系统展开图,给排水及消火栓布置平面图,喷淋平面图,屋顶层平面图,给排水系统原理图,消火栓、喷淋系统原理图,冷凝水、雨水系统原理图,排水系统原理图,卫生间给排水大样图,给排水、消防系统图;结构说明,标高柱平面图,柱表,结构布置平面,平法施工图,楼梯详图,节点详图,叠合梁布置平面,桩位平面布置图,承台布置平面图,基础梁布置及配筋平面图;电气说明,绿色设计专篇,低压配电干线系统图,配电箱系统图,火灾自动报警平面图,电气火灾监控系统图,智能照明节电控制系统拓扑图,消防电源监控系统图,配电系统图,动力平面图,照明平面图,屋顶防雷面图,接地平面图;暖通说明,绿色专篇,风管式室内机大样图,空调通风平面图,空调冷媒管平面图,屋面层设备基础平面图,空调冷媒管系统图;装饰说明,功能布置平面图,完成面尺寸及索引平面图,地坪材料平面图,综合天花及尺寸平面图,灯具及设备尺寸平面图,综合天花及尺寸平面图,灯具及设备尺寸平面图,大样图等等。专业包括建筑、结构、给排水、电气、采暖通风、装饰。
