23层高层酒店全专业施工图3512470519文件大小:535.84M推荐人:T春泥图纸张数:630张所属分类:多类专业所含专业:建筑、结构、给排水、暖通、电气
分 享
下  载
建筑面积:82222.69㎡地上层数:23层建筑高度:97.15m地下层数:1层高度类别:高层图纸深度:施工项目地址:浙江省设计时间:2016建筑风格:现代效果图:无

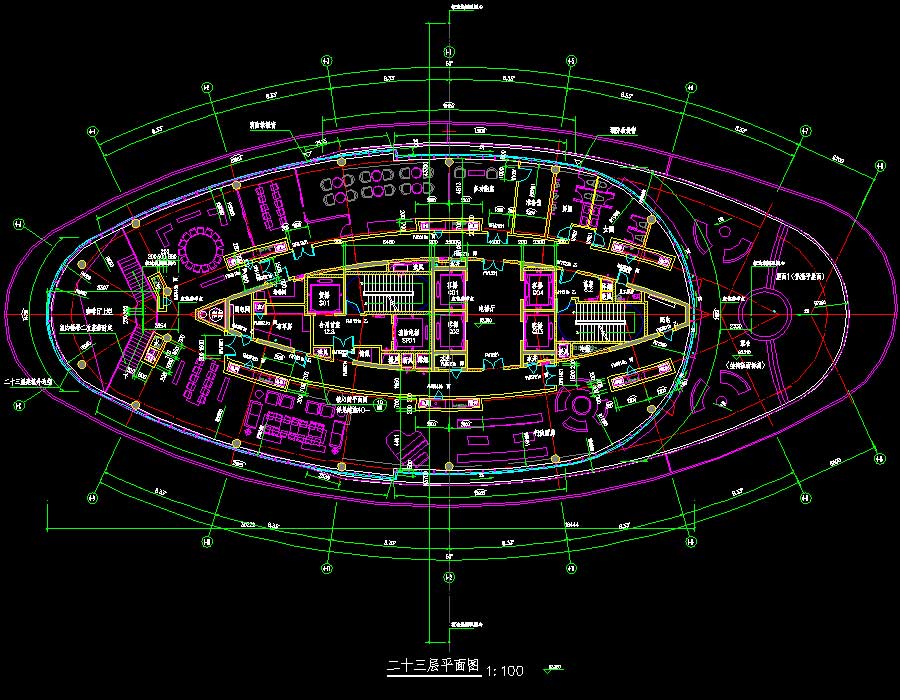

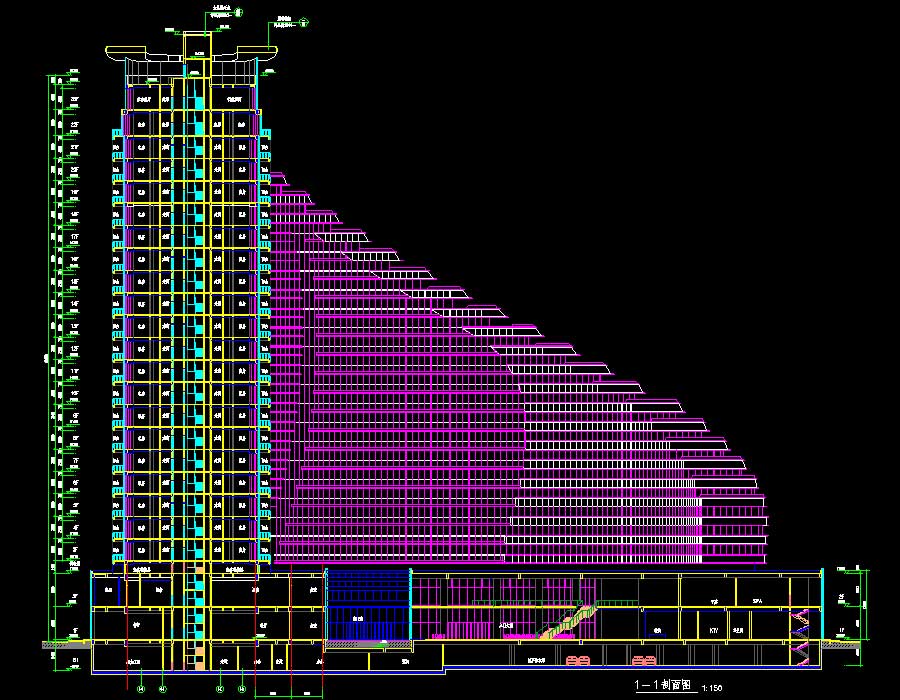

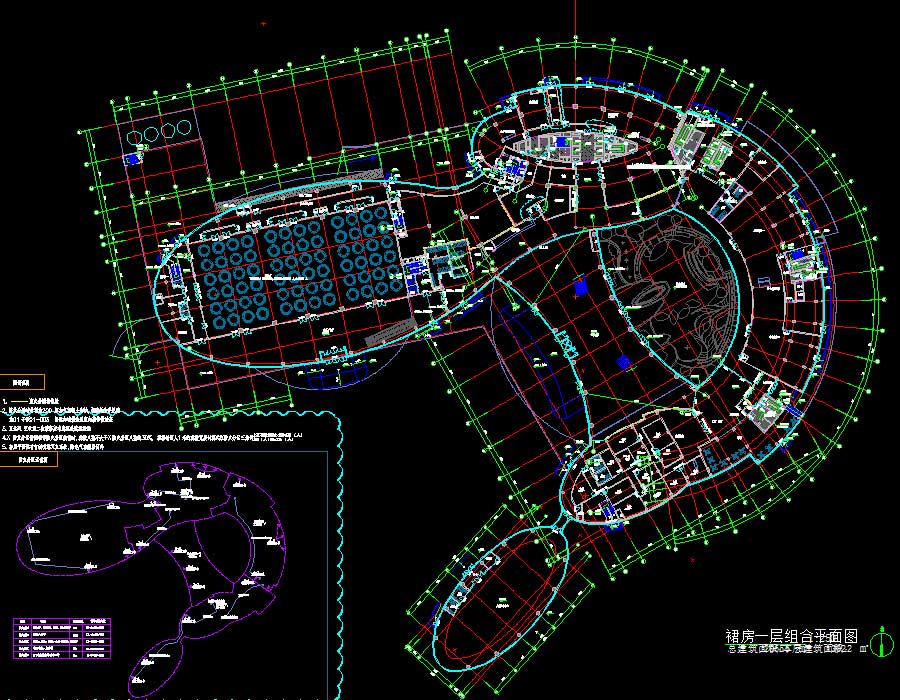

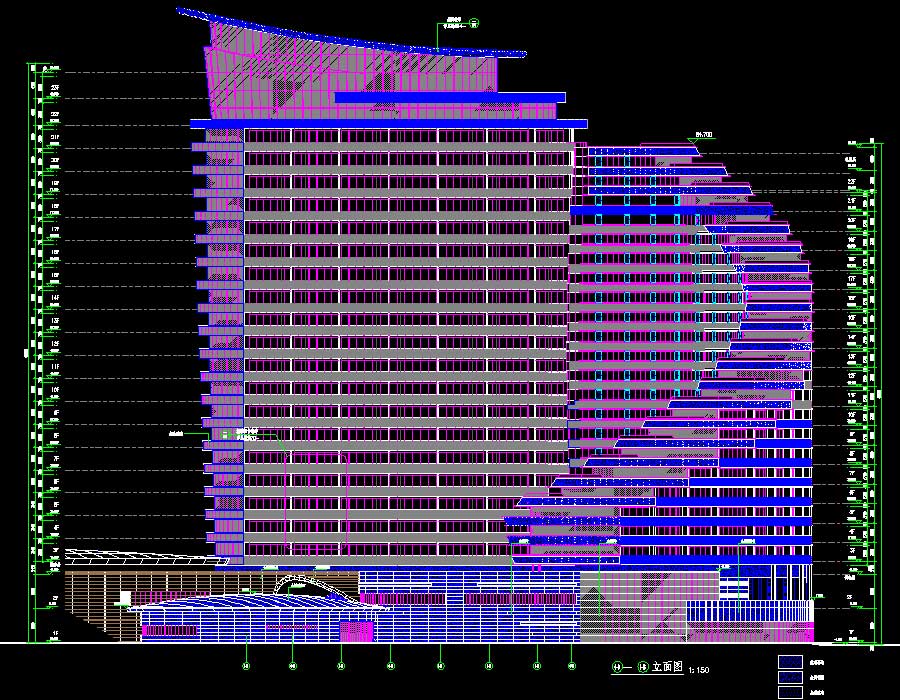

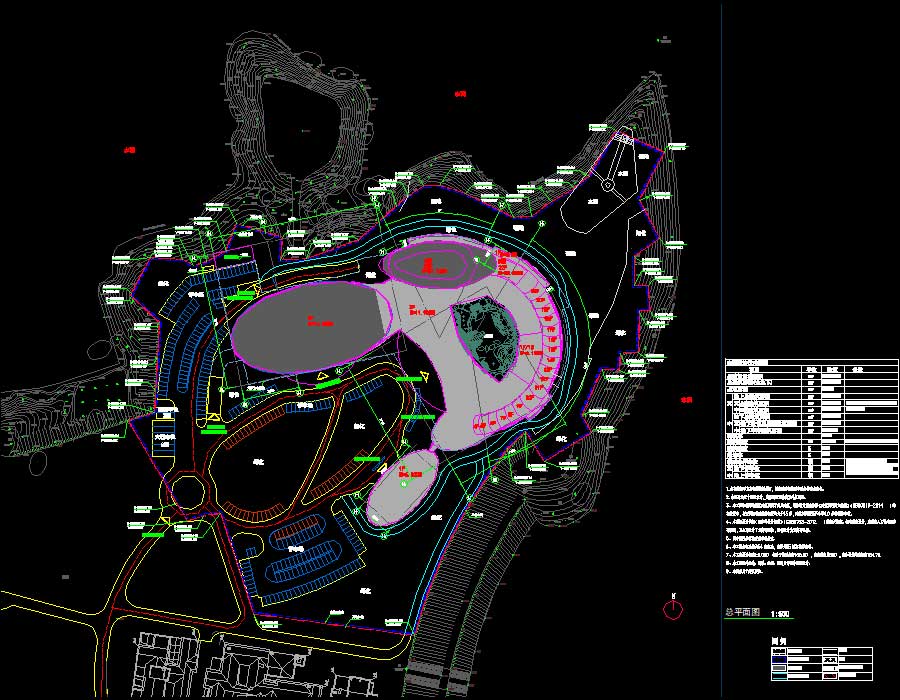

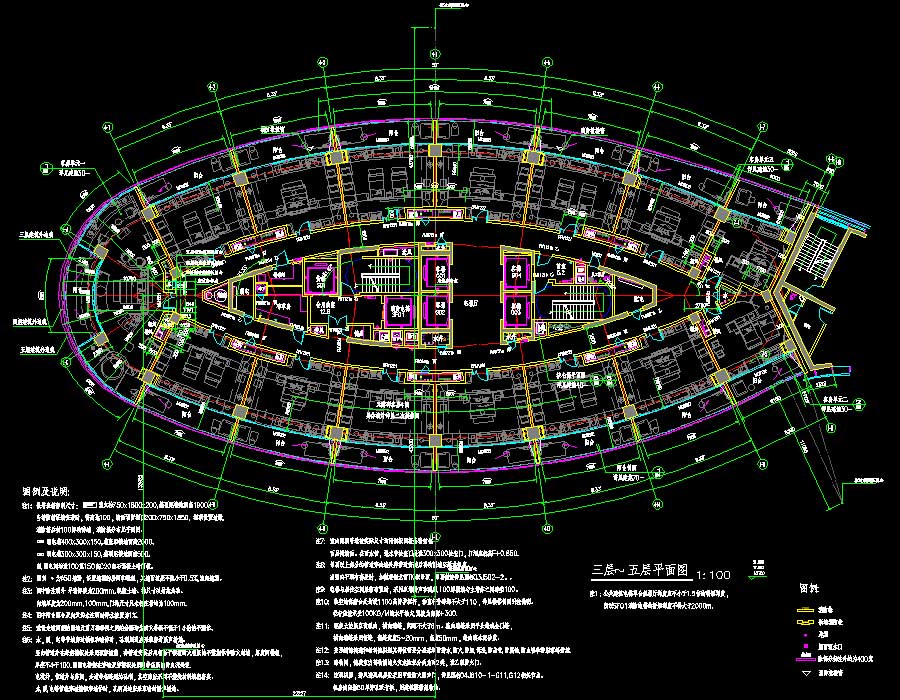

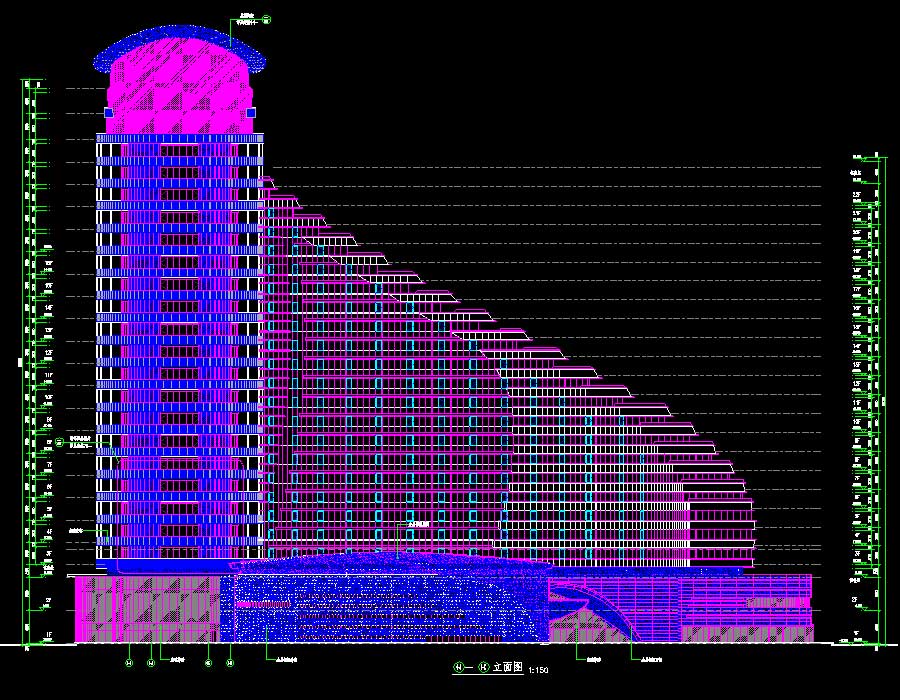

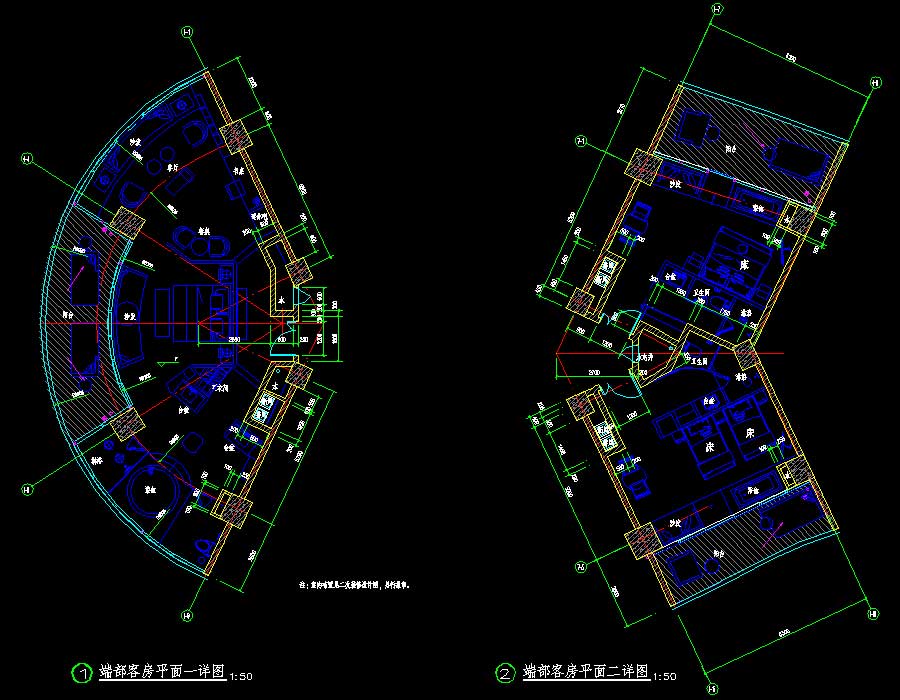

说明:该项目为某旅游度假小镇(一号区块二期工程)A、B楼建筑、结构、电气、暖通、给排水专业施工图,总建筑面积82222.69平方米,其中,A楼建筑面积47985.75平方米,B楼建筑面积18346.26平方米,地下建筑面积15890.69平方米。建筑层数:地上23层,地下1层,高97.15米,框架—剪力墙结构体系。图纸内容含:建筑专业,建筑设计施工说明、节能设计专篇、总平面图、道路及竖向总平面图、绿化总平面图、消防总平面图、轴线定位图、地下一层组合平面图、裙房一层组合平面图、裙房二层组合平面图、裙房屋顶层组合平面图、平面(分区)图、建筑立面图、剖面图、楼梯间详图、坡道详图、卫生间、门窗、节点详图、客房单元平面详图、核心筒平面详图、消防集水井等详图、屋顶装饰构架详图、门窗表、门窗立面图、墙身剖面、女儿墙防水等详图;结构专业,施工图结构设计总说明(混凝土结构)、施工图结构设计总说明(钢结构)、基础平面布置图、集水井平面布置图、下沉庭院基础平面图、基础详图、楼板配筋平面图、梁配筋平面图、板配筋平面图、墙柱定位平面图、墙柱配筋详图、外墙详图、宴会厅钢结构屋面平面布置图、楼梯详图、楼梯平面详图、楼梯剖面详图、节点详图、坡道详图、墙柱留洞图;电气专业,强电设计与施工说明、节能设计专项说明、绿建专项说明、高压配电系统图、低压配电系统图、柴油机低压配电系统图、低压垂直配电干线图、低压竖向配电系统图、消防设备电源监控系统图、防火剩余电流动作报警系统图、只能防雷系统网络示意图、电力能量管理系统图、变配电所设备布置平面图、变配电所电缆沟布置平面图、变配电所照明、电力平面图、变配电所接地平面图、变配电所配电箱系统图、屋顶防雷平面图、基础接地平面图、二次控制原理图、弱电设计与施工说明、图例、主要设备及材料表、火灾自动报警系统设计及施工说明、综合布线系统图、有线电视机卫星电视接收系统图、公共广播及火灾应急广播系统图、信息引导及发布系统图、会议系统图、无线对讲系统图、电梯五方通话系统图、视频监控系统图、一卡通系统图、出入口控制系统图、入侵报警系统图、电子巡更系统图、建筑能耗监测系统图、客房智能化控制系统图、建筑设备管理系统图、智能化集成系统图、停车库管理系统图、弱电机房布置平面图等等及暖通、给排水专业施工图。
