建标库图纸模型 > 多类专业 > 办公 > 20层高层商办综合体全专业施工图3512460519
<< 返回列表
20层高层商办综合体全专业施工图3512460519文件大小:612.55M推荐人:T春泥图纸张数:661张所属分类:多类专业所含专业:建筑、结构、给排水、暖通、电气
分 享
下  载
建筑面积:143854.77㎡地上层数:20层建筑高度:92.15m地下层数:4层高度类别:高层图纸深度:施工项目地址:福建省设计时间:2018建筑风格:现代效果图:无

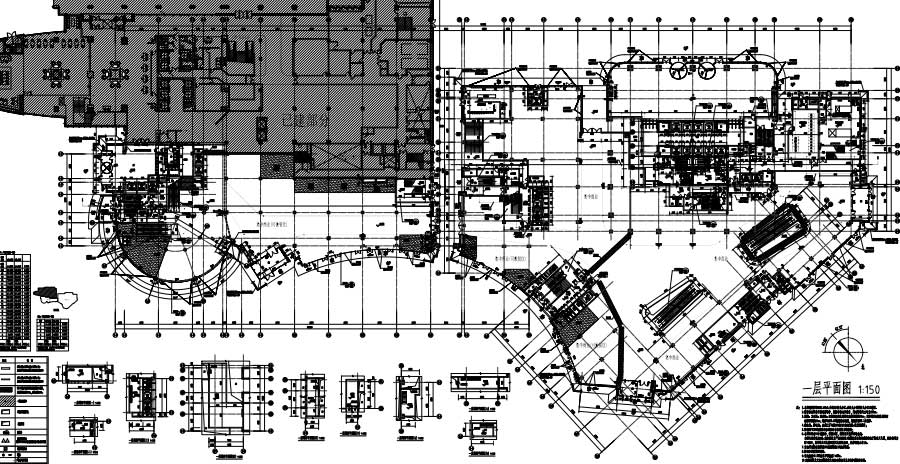

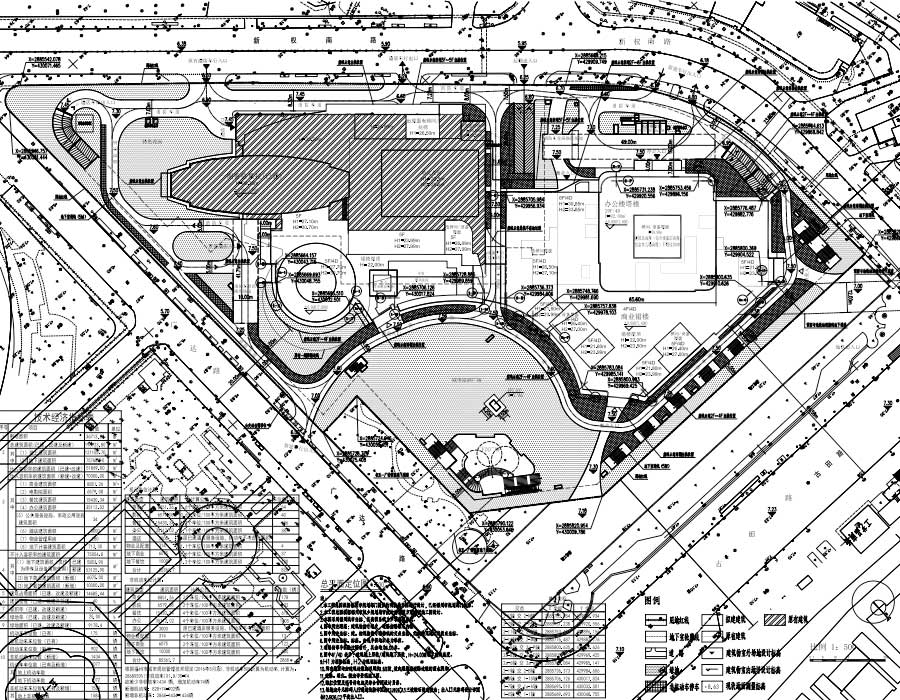

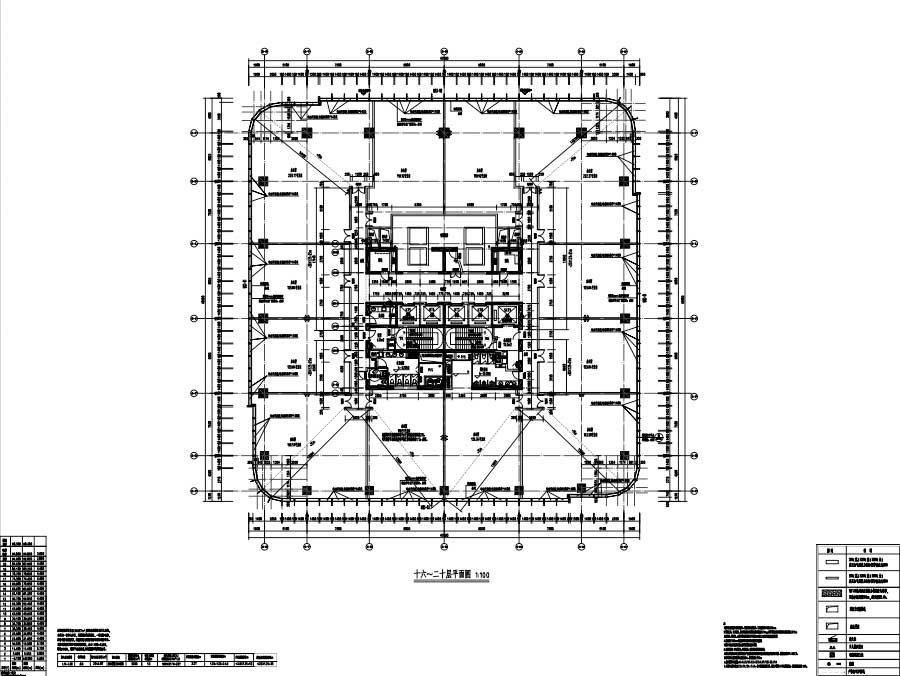

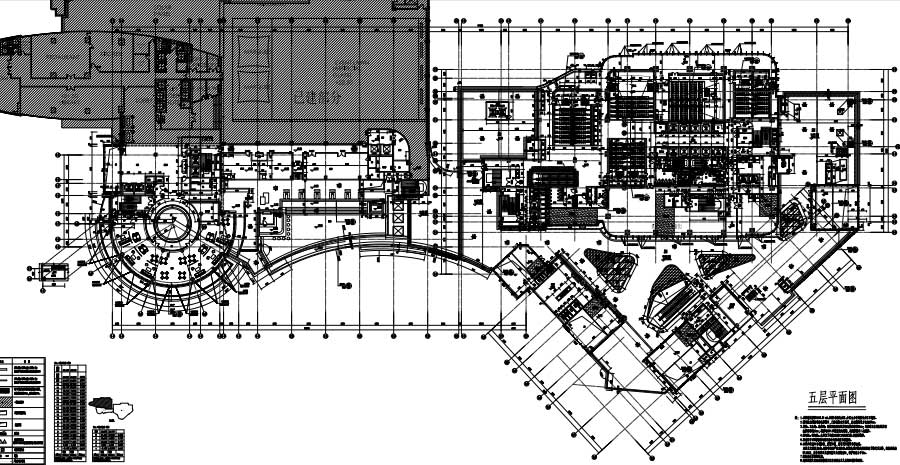

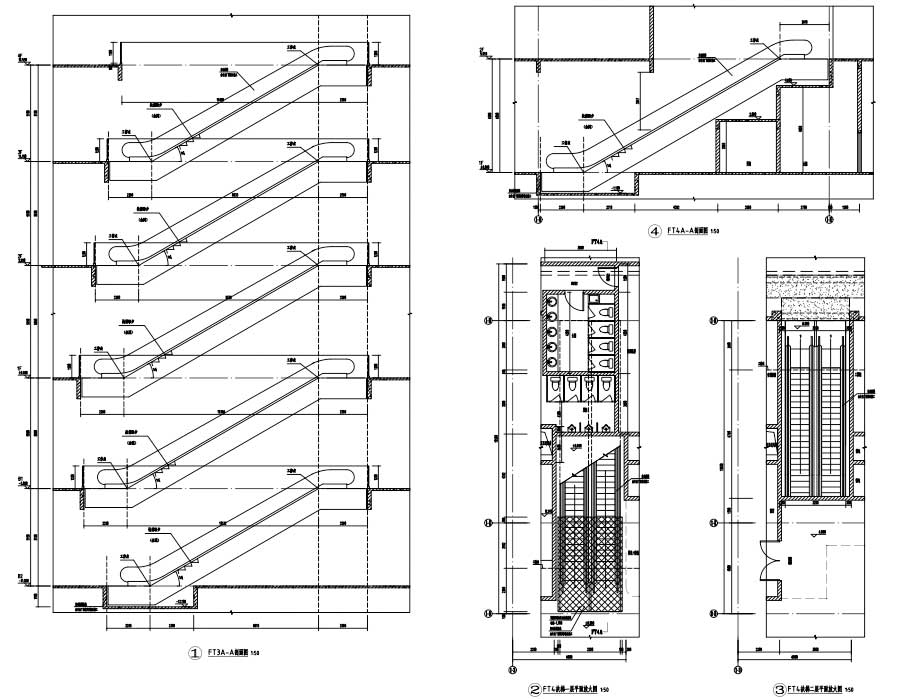

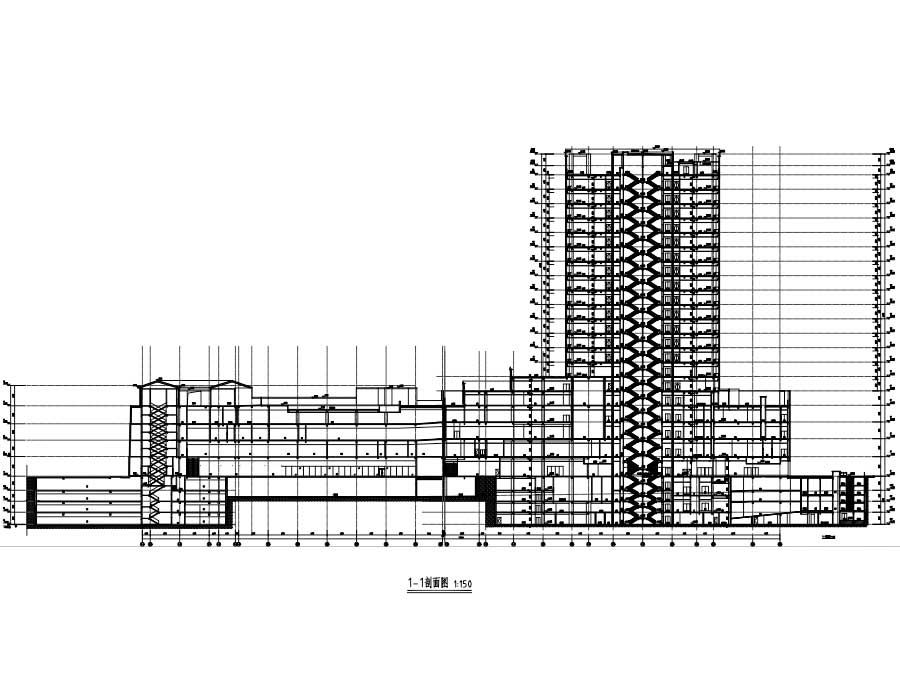

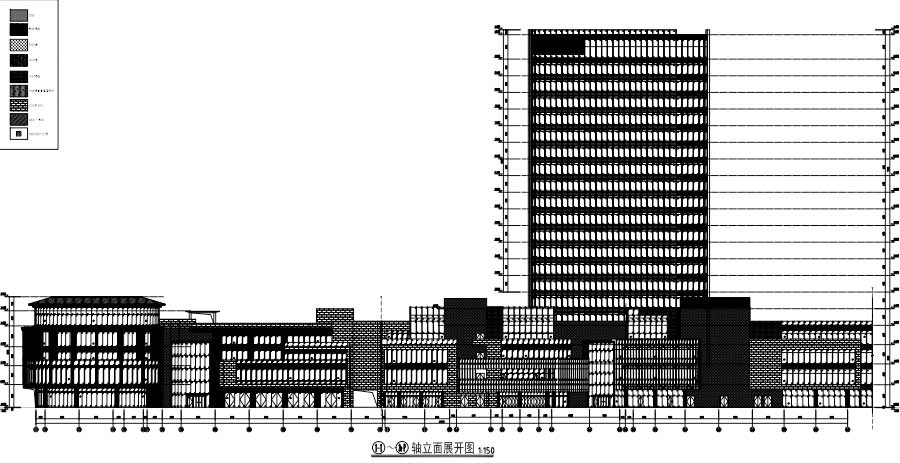

说明:该工程为某综合发展项目建筑、结构、电气、暖通、给排水专业PDF版施工图,建筑规模为:地下四层,局部地下三层,地上20层,建筑高度为92.15米,裙房4层,高度为23.9米;拟建和改建总建筑面积143854.77平方米,功能布局为:B3层、B1M层为机动车停车库和设备用房;B1层为机动车停车库、设备用房、餐饮和商业营业厅;B2层为机动车停车库、设备用房、超市、商业营业厅;一层、二层为商业营业厅、餐饮、设备用房和办公大堂;三层为商业营业厅、餐饮、设备用房、电影院;四层为商业营业厅、餐饮、设备用房、健身房;五层为商业营业厅、餐饮、设备用房、电影院、露天泳池;六层为物业管理、设备用房、办公用房;七至二十层为办公用房。地下室设4个核六级常六级甲类二等人员掩蔽所及1个防固定电站,2个常六级乙类人员临时掩蔽所。图纸内容含:建筑专业,总平面定位图、交通总平图、消防总平图、绿地总平图、道路竖向图、建筑设计说明、人防建筑设计说明、室内装修表、绿色建筑设计专篇、建筑设计节能专篇、防火分区示意图、防火分区技术参数表、灭火器配置统计表、建筑平面图、立面图、剖面图、屋面层、电梯机房层、楼梯间屋面层平面图、扶梯放大图、卫生间放大图、1#~11#厅平面放大图、筒芯大样图、节点大样图、门窗表、门窗大样图、节点大样图、人防总平面图、地下层平时平面图、战时平面图、人防预埋件平面示意图、地下室顶板平面图、防火分区示意图、人防分区示意图、剖面图、下沉广场立面展开图、坡道大样图、卫生间大样、人防口部大样、楼梯大样、地下室门窗表、风井大样、节点大样。结构专业,结构施工图设计总说明、冲(钻)孔灌注桩设计说明与详图、桩基平面布置图、承台大样图、地下室底板层结构平面布置图、墙柱平面布置图、地下室墙身大样图、人防节点大样图、结构平面布置图、地下室顶板层结构平面布置图、梁平法施工图等等及电气、暖通、给排水专业施工图。
