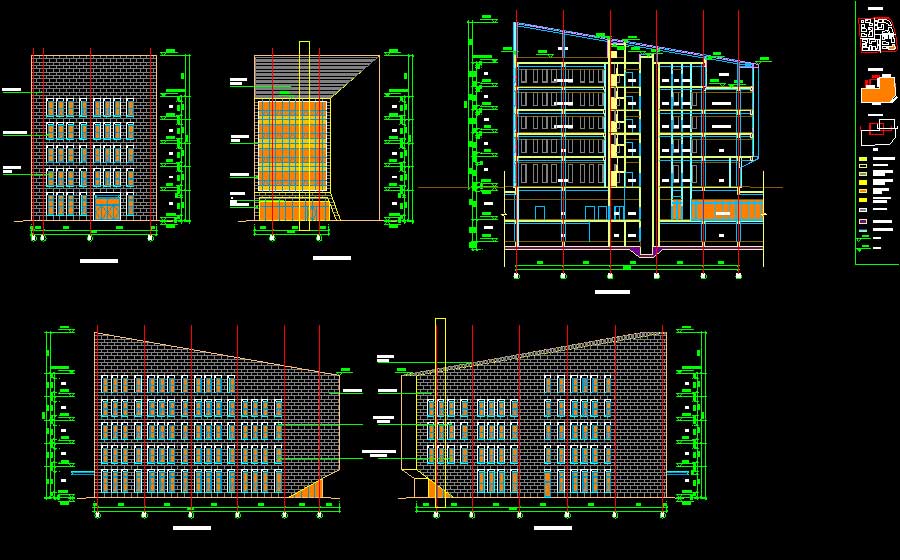

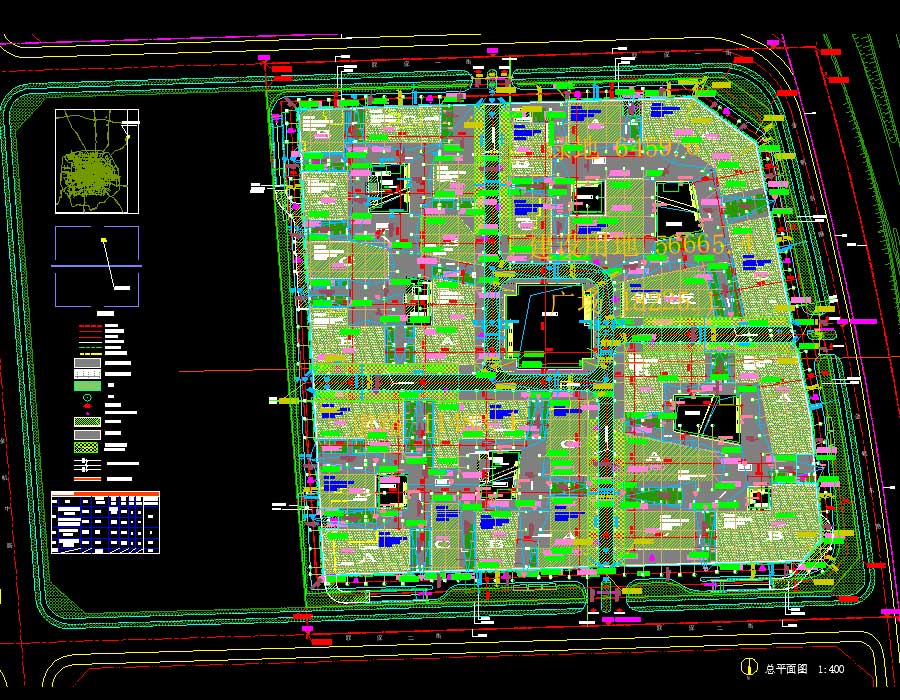

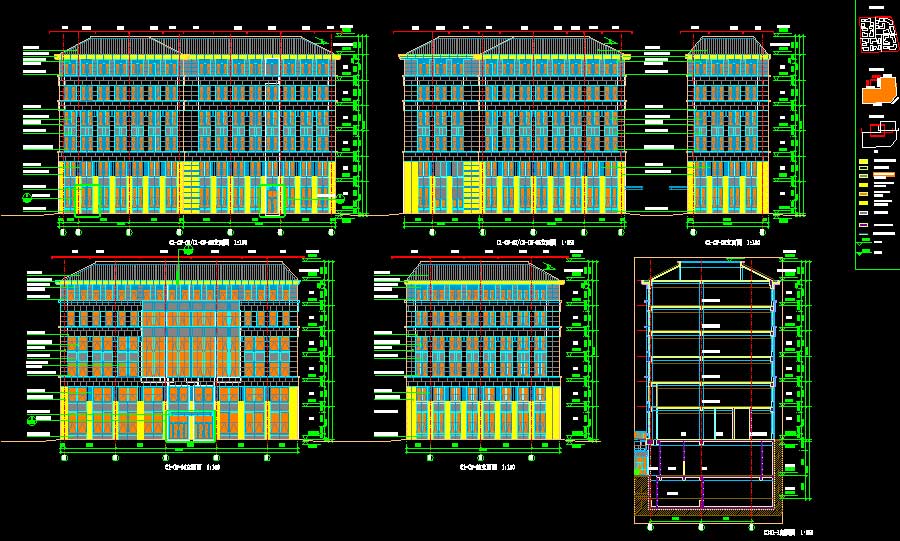

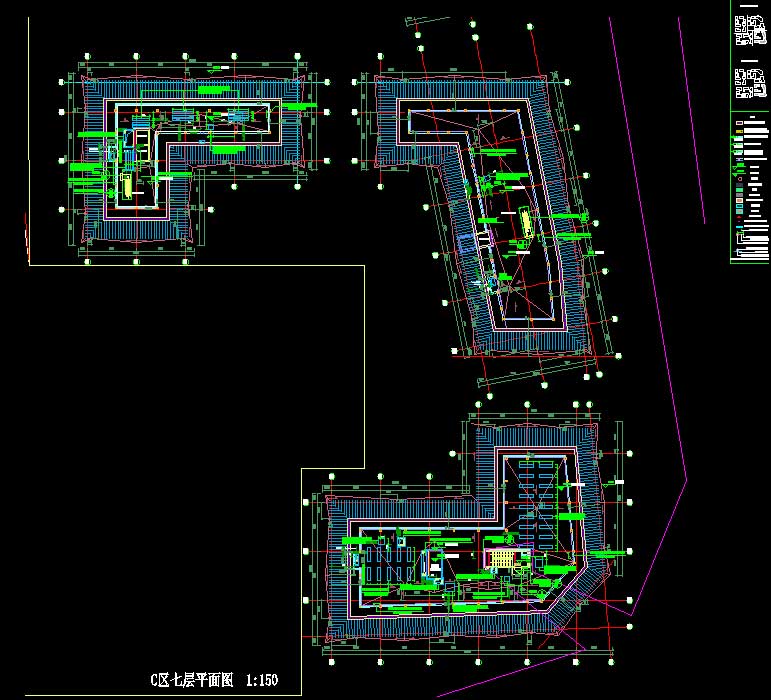

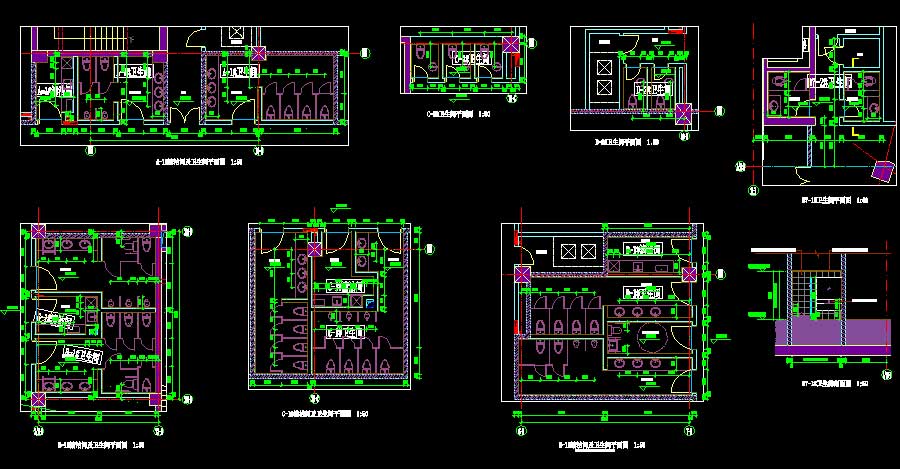

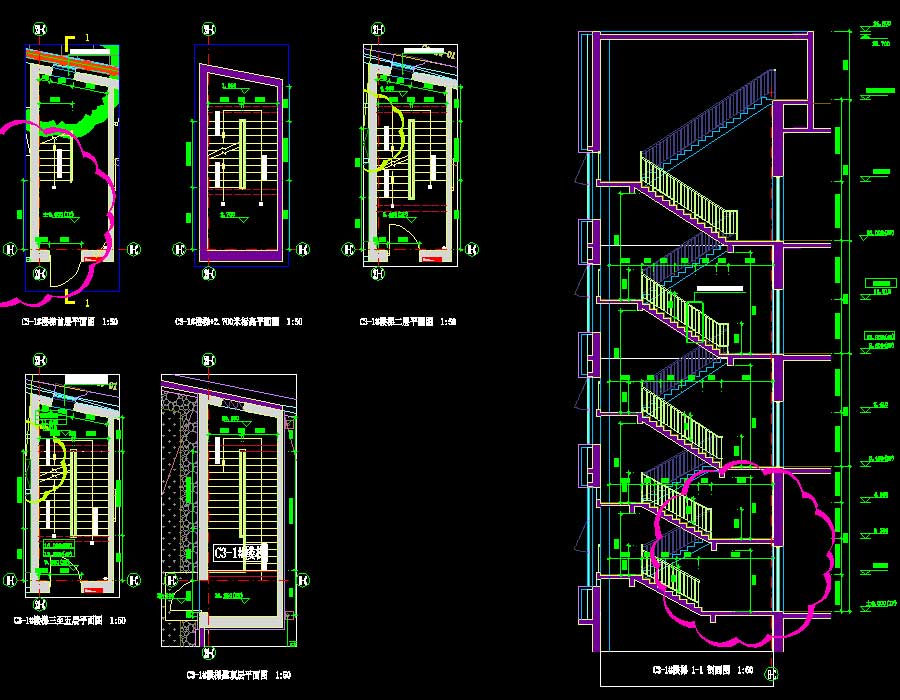

说明：该项目为某国际文化贸易企业集聚中心C区建筑、结构、电气、暖通、给排水专业施工图，C区总建筑面积45921.4平方米，地上5~7层，地下2层，高30米，钢筋混凝土框架剪力墙结构。图纸内容含：建筑专业，施工图设计总说明、总平面图、建筑总体平面图、立面图、剖面图、各层平面图、立面图、剖面图、防火分区图、核心筒详图、楼梯详图、坡道详图、外墙详图、卫生间、电梯详图、大样图、门窗数量表、门窗立面详图、下沉庭院立面图，室外铺装：施工图设计技术说明、总平面索引图、总平面定位图、总平面竖向布置图、总平面铺装图、总平变形缝平面布置图、标准做法详图、电气设计说明及配电系统图、电气平面图、绿化给排水设计说明、给水平面图、排水平面图、苗木表及种植说明、乔灌木种植设计图、地被种植设计图；结构专业，结构设计总说明、后浇带及膨胀加强带施工专项说明、基础底板结构模板图、基础底板梁整体配筋图、基础底板配筋图、基础底板配重分区布置图、集水坑大样、地下室外墙配筋大样、地下二层边缘构件、顶板模板图、顶板配筋图、梁配筋图、墙体留洞图、地下一层边缘构件、顶板图、地下一层夹层顶板结构图、C区出屋面风道结构构造图、出屋面钢构节点详图、出屋面构架结构图、C区地上边缘构件大样、顶板结构模板图、顶板结构配筋图、顶板框架梁整体配筋图、墙柱结构图、顶板、墙柱、框架梁及配筋图、楼梯结构图、汽车坡道结构图；给排水专业，给排水设计说明、给排水图例、给水中水系统原理图、排水雨水系统原理图、给水泵房大样图、室外管线示意图、卫生间大样图、中水泵房大样图、泵坑剖面图、给排水管道平面图、消防管道平面图等及电气、暖通、幕墙施工图（缺暖通设计说明）。
