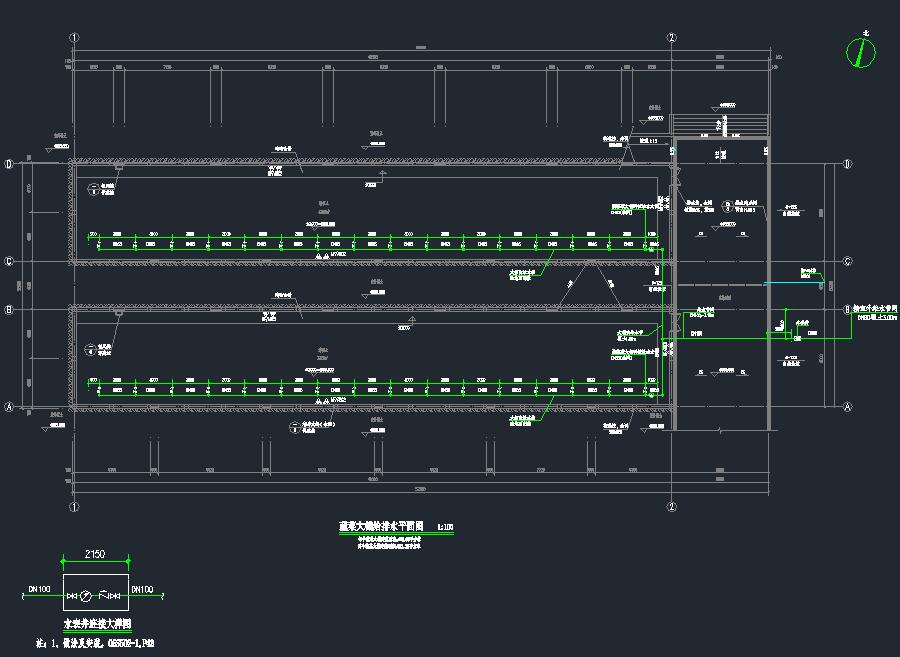

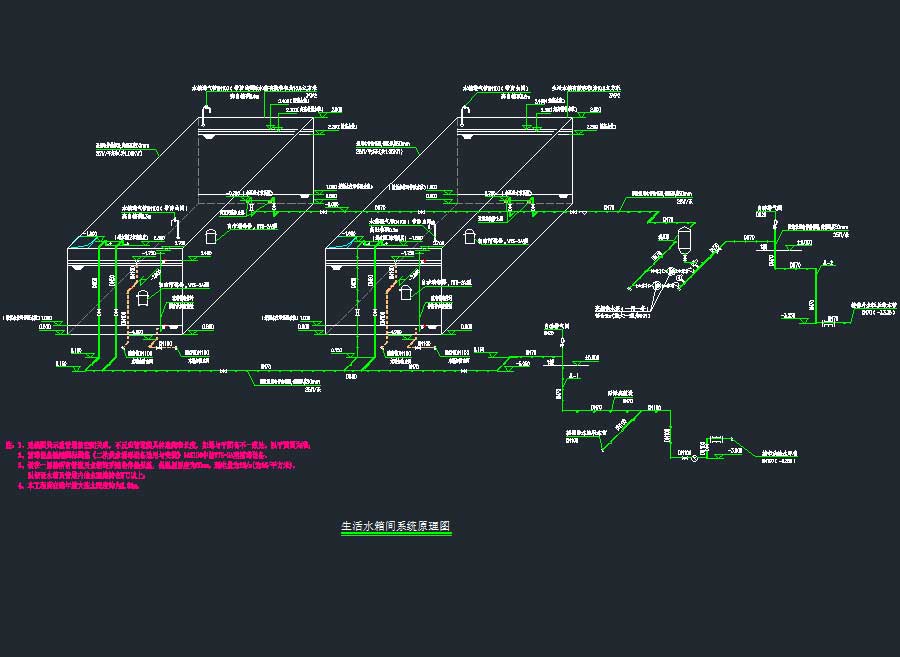

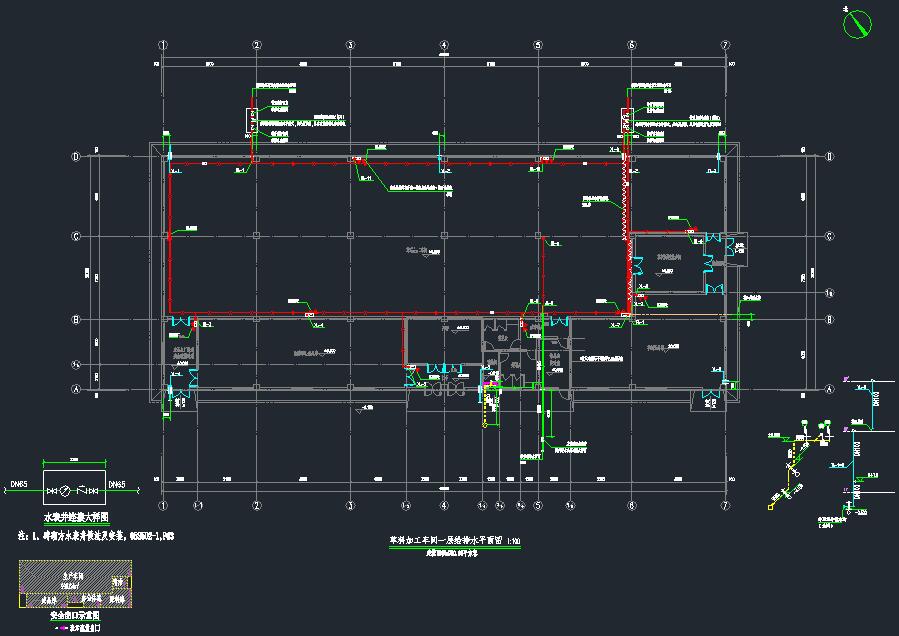

说明:本工程为XX县XXX牧场。由设备用房、蔬菜大棚、牛奶加工车间、草料加工车间组成,其中,草料加工车间总建筑面积:1053.54平方米,建筑高度:6.15m。牛奶加工车间总建筑面积:995.92平方米,建筑体积约:5894.31平方米,地上1层,建筑高度:6.15m。蔬菜大棚总建筑面积:821.7(2个)平方米,每个大棚面积约410.85平方米,地上1层,建筑高度3,20米。设备房总建筑面积:617.18平方米,建筑体积约:1128平方米,地下1层,地上1层,建筑高度4.35米,地下1层主要为消防水泵房和消防水池,地上为生活水箱间、生活泵房、热交换机房的设备用房。设计内容包含:室外给排水总平面图、给排水说明、给排水平面图、消火栓系统图、消防水箱间给排水系统图及平面大样图和给排水平面图、消防泵房系统图、生活水箱间系统原理图、雨水系统原理图、集水坑系统图、生活泵房水箱间排水系统图、蔬菜大棚给排水系统、水井表连接大样图等
消防设计:室外消火栓系统,室内消火栓系统生活供水设计:排水设计 :污水系统,废水系统,雨水系统生产供水设计:排水技术:重力排水供水方式 :供水体制:室外消火栓水量:室外消火栓水量:建筑面积:1053.54,995.92,821.7,617.18㎡建筑高度:6.15,6.15,3.2,4.35m地上层数:1,1,1,1层地下层数:1层高度类别:低层图纸深度:施工项目地址:西藏设计时间:2017
