50层超高层大厦全专业施工图3307150515文件大小:407.67M推荐人:T春泥图纸张数:873张所属分类:多类专业所含专业:建筑、结构、给排水、暖通、电气
分 享
下  载
建筑面积:149725.25㎡地上层数:50层建筑高度:219.9m地下层数:3层高度类别:超高层图纸深度:施工项目地址:江苏省设计时间:2015建筑风格:现代效果图:无

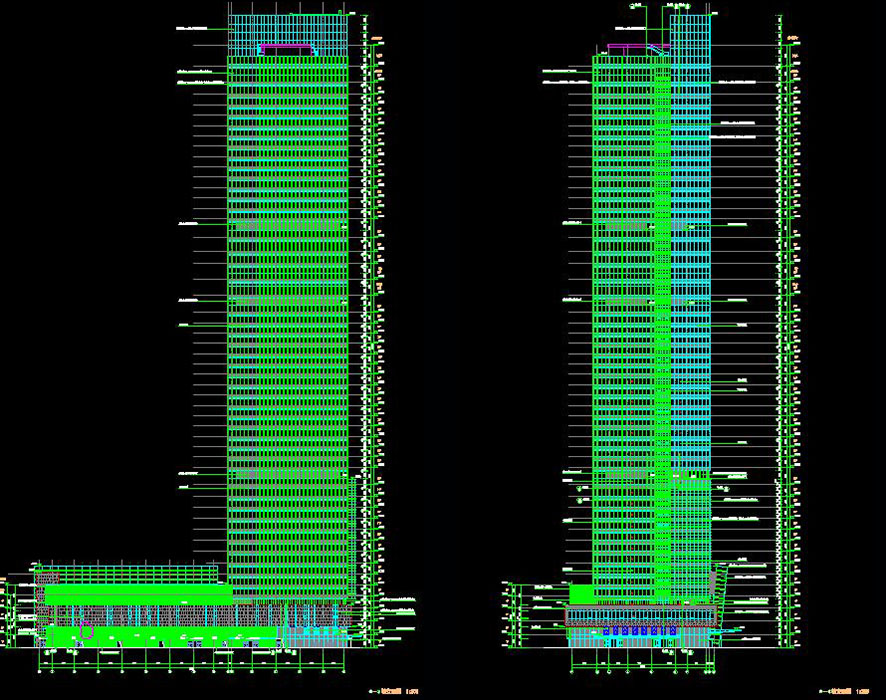

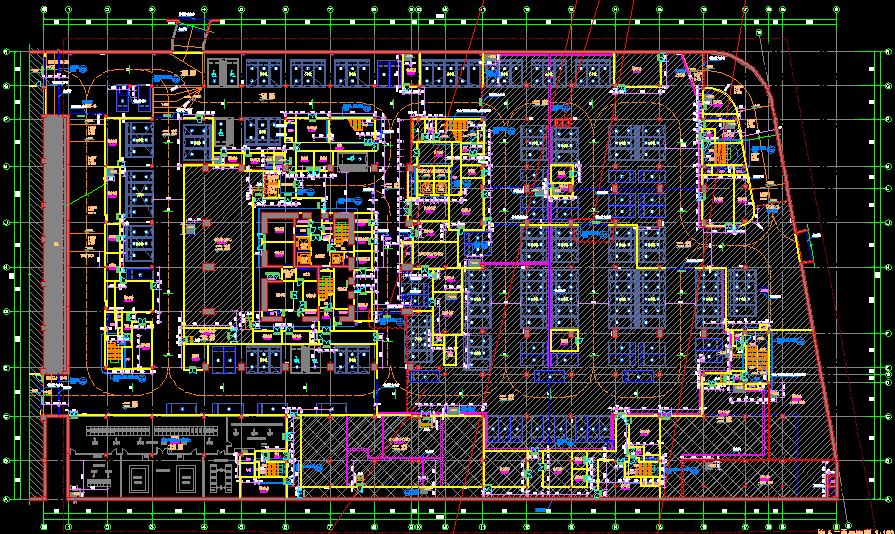

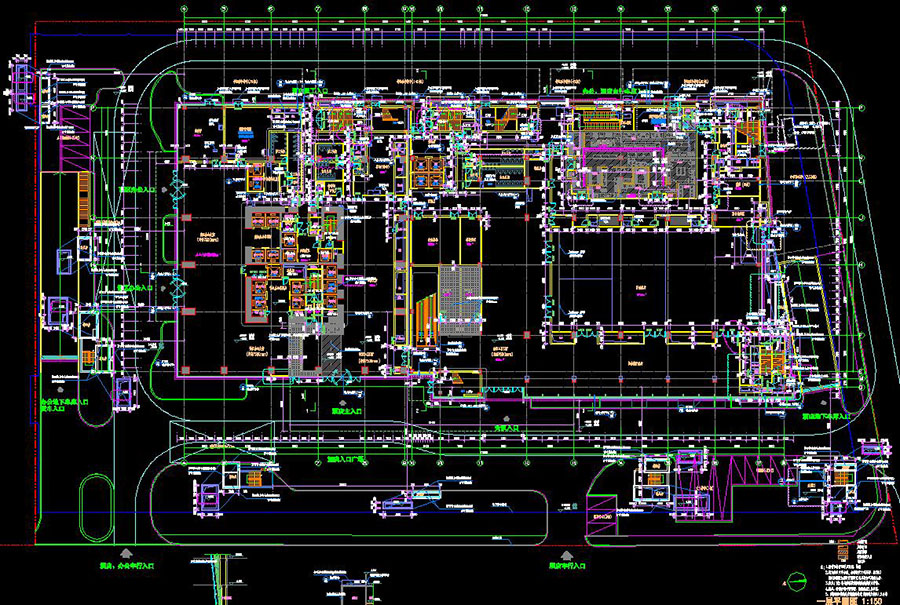

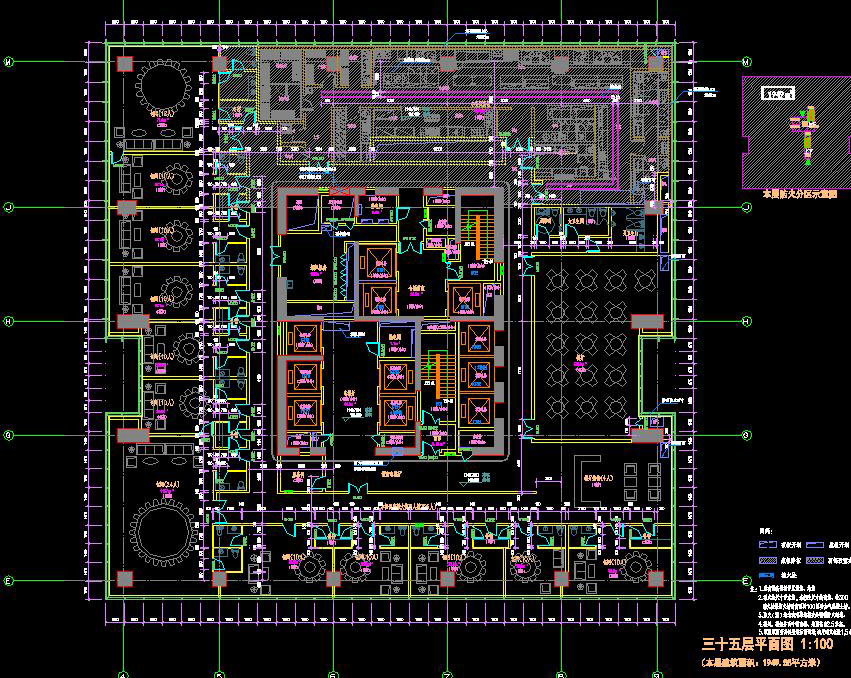

说明:该大厦主要包括五星级酒店、办公、会议、多功能厅。地上50层,地下3层,裙房4层,总建筑面积149725.25㎡,超高层塔楼:219.9m,幕墙最高点:238.8m,裙房:22.0m,地下一层为酒店后勤区和机房区,地下二至三层为地下车库,并在地下三层设置了常六核六二等人防掩蔽所和物资库,人防面积约为7849㎡,图纸包含:目录,建筑设计总说明,总平面图,绿化总平面图,竖向规划设计图,地下室顶板标高平面图,柱网定位图,各层平面图,立剖面图,防火分区平面图,核心筒大样,楼梯详图,汽车坡道大样图,自行车坡道大样图,电梯扶梯详图,卫生间大样图,门窗表及门窗大样,墙身大样,节点详图;结构设计总说明,桩位图,基础结构平面图,各层结构模板图,板平法施工图,梁平法施工图,塔楼剪力墙配筋平面图,裙房及地下柱平面图,钻孔灌注桩施工说明及桩身详图,基础详图,塔楼核心筒梁板平法配筋图,楼梯详图,汽车坡道、自行车坡道详图等; 给排水设计总说明,给排水平面图,消防平面图,生活给水、雨水系统图,消火栓系统图,喷淋系统图,塔楼水泵房详图,卫生间详图,游泳池详图等;暖通设计总说明,主要设备及材料表,各层通风空调系统平面图,空调水系统平面图,防排烟系统平面图,办公、酒店冷冻机房水系统图,酒店热水锅炉、蒸汽锅炉房热力系统图,酒店厨房冷却水系统图,空调水系统原理图,新风系统原理图,防排烟系统原理图,办公冷冻机房详图,酒店冷冻机房详图,安装节点详图等;电气设计总说明,低压配电系统图,照明平面图,动力平面图,防雷、接地平面图,酒店变电所平面及系统图,动力、照明配电箱系统图,消防设备电源监控系统图(酒店部分),应急照明系统图,强弱电接地系统示意图,弱电平面图,系统图等。专业内容包括建筑、结构、给排水、暖通、电气。
