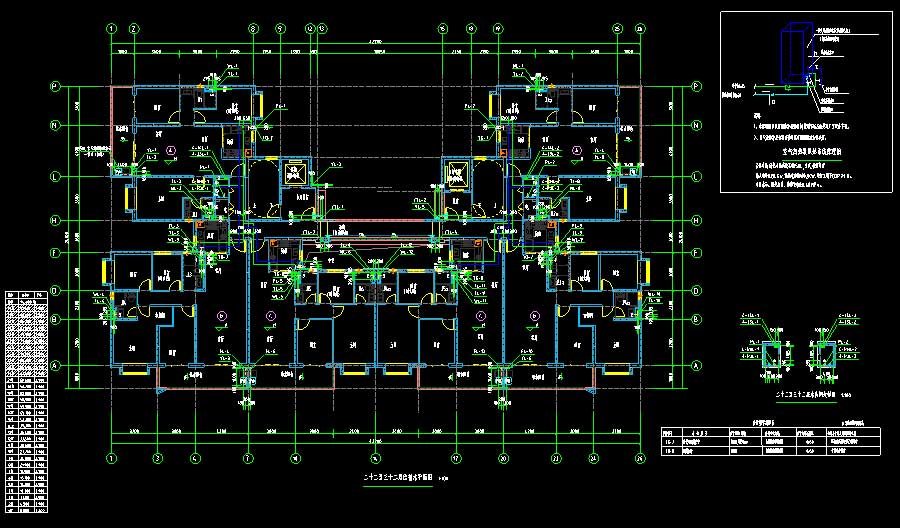

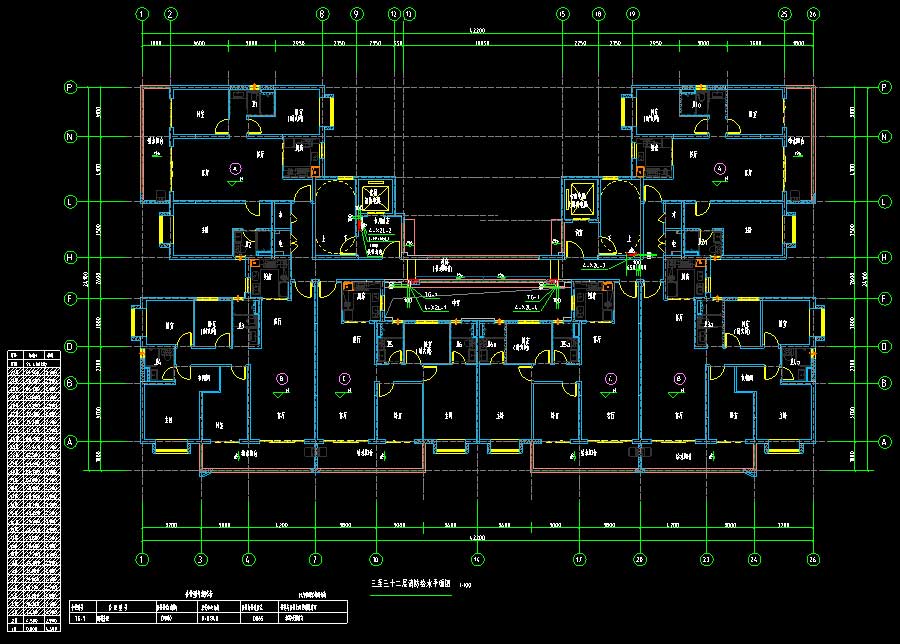

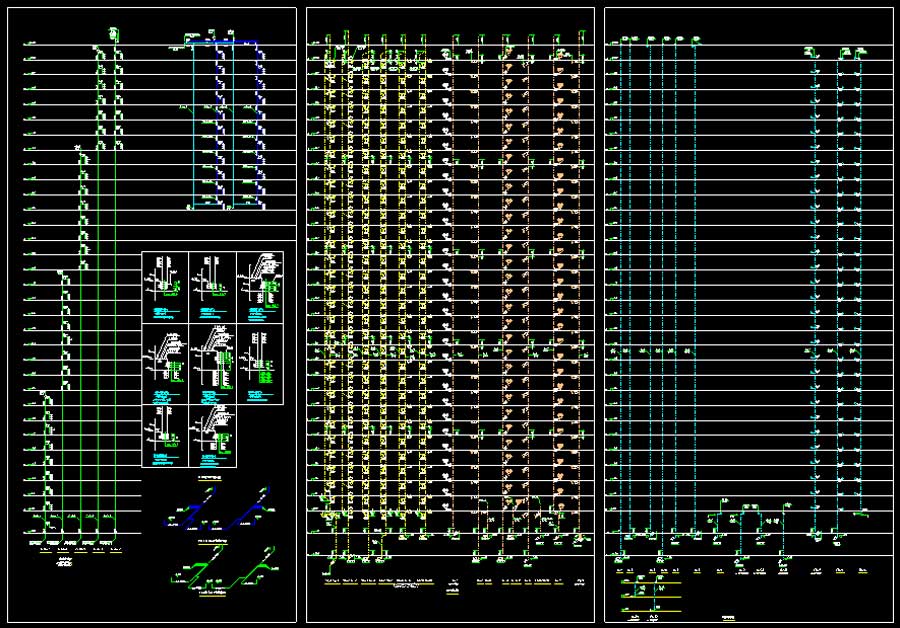

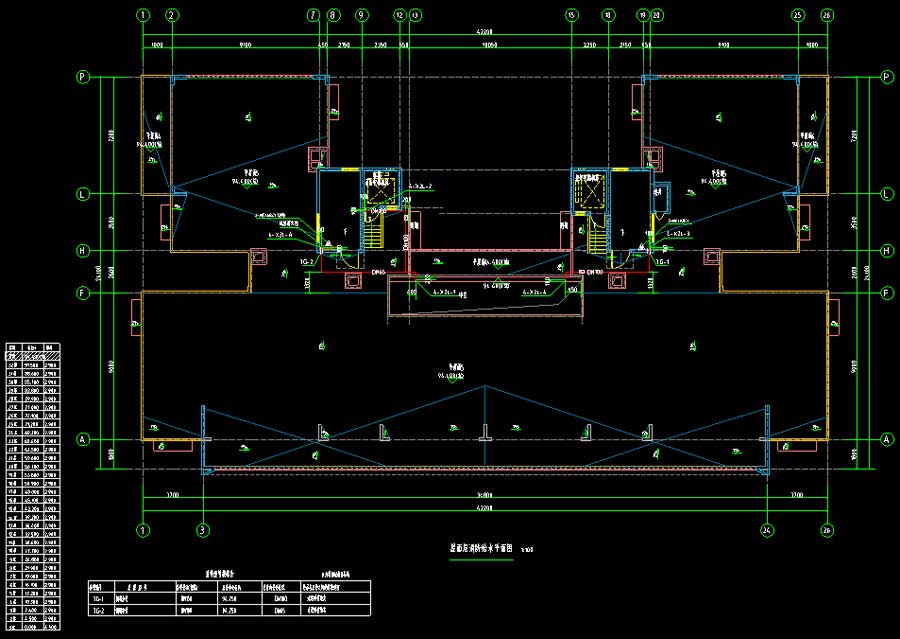

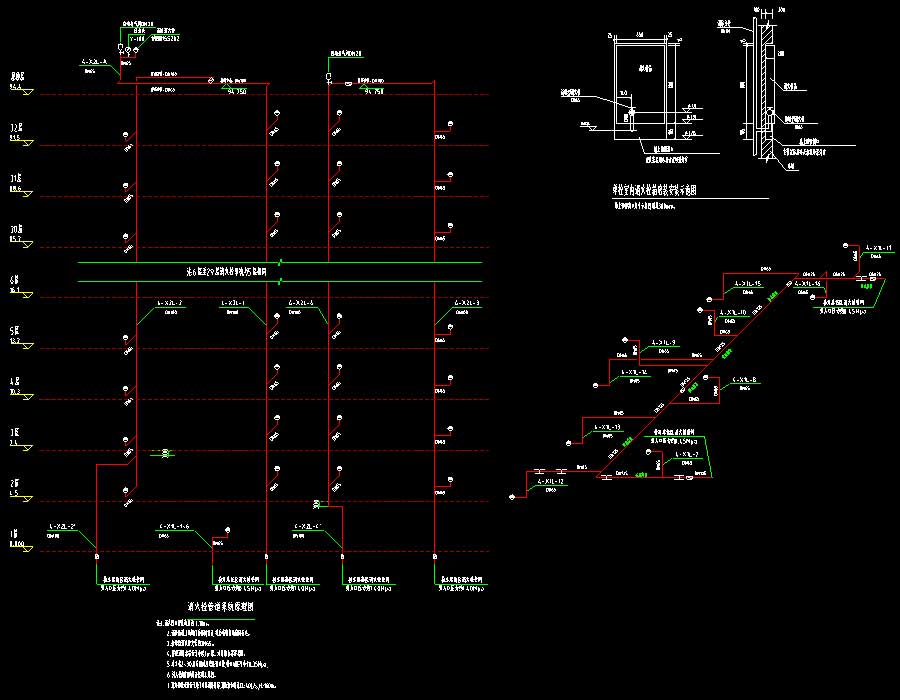

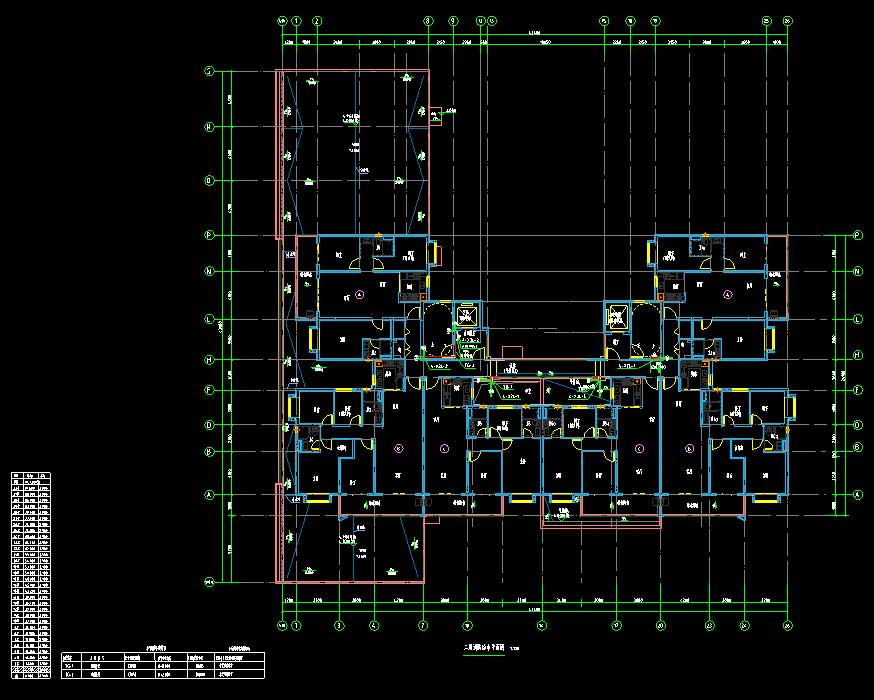

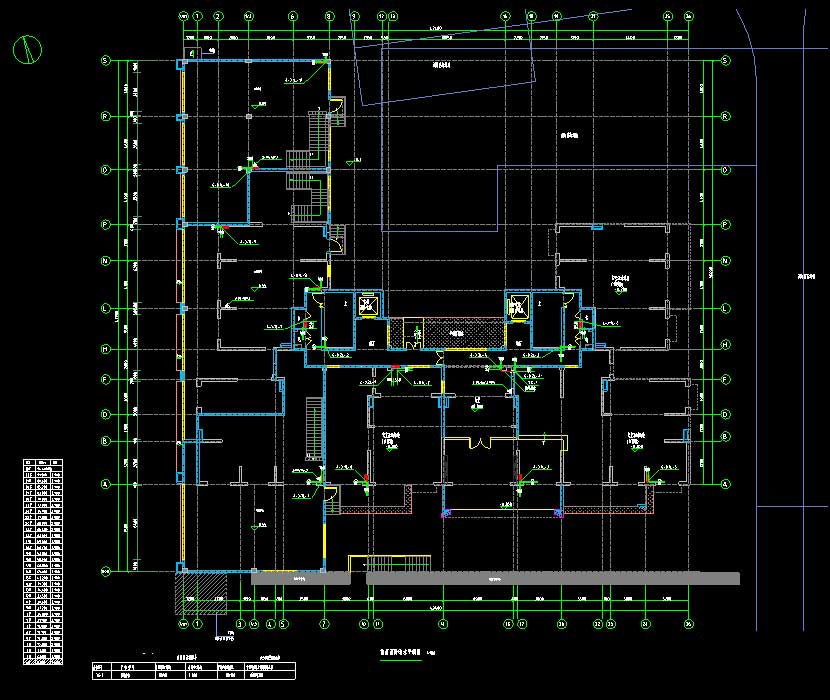

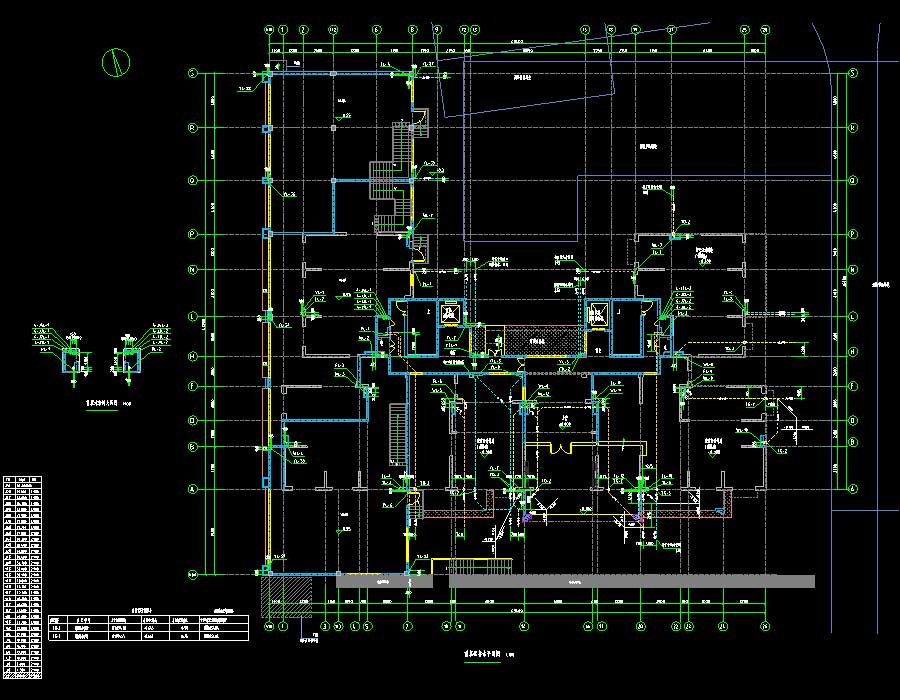

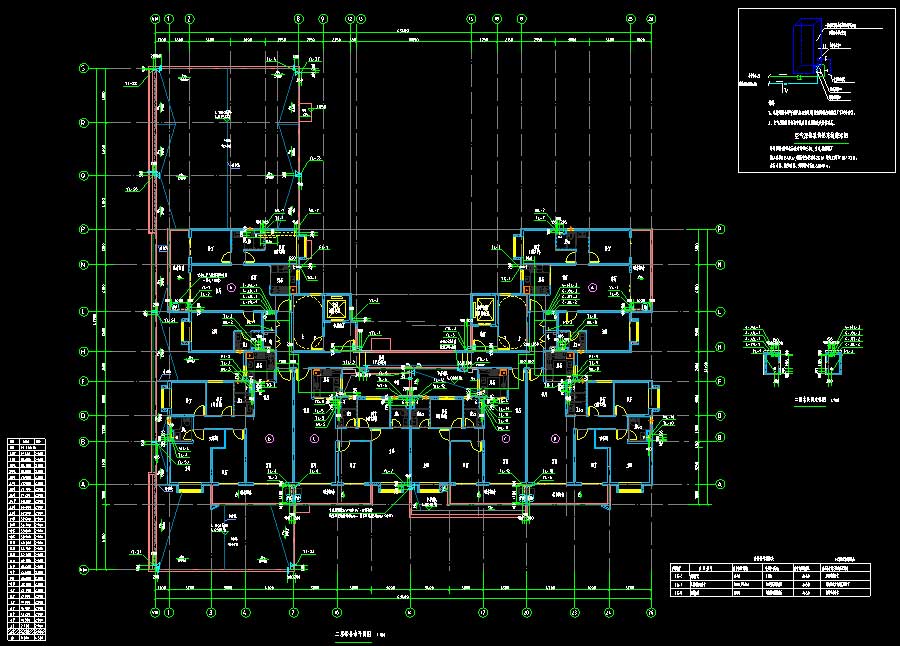

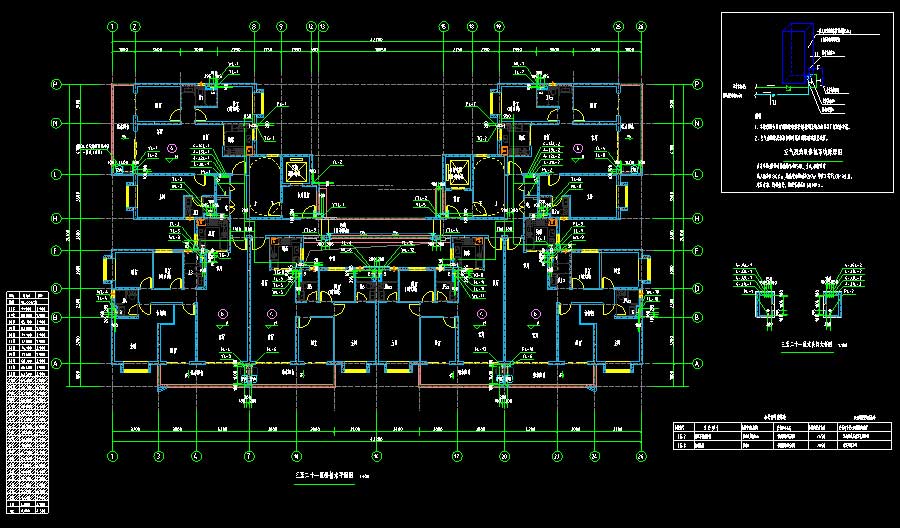

说明:某高层住宅楼给排水施工图,抗震设防烈度为8度,建筑高度为94.4米,地上层数32层,地下层数为3层,总建筑面积为24598.14平方米。 设计范围:包括红线以内的生活给水系统、生活热水系统、污水系统、雨水系统、消火栓给水系统、灭火器配置。图纸内容含:给排水说明,消防给水设计总说明,消防给水平面图消火栓管道系统原理图,给水排水通用大样图,冷、热水水箱配管系统图,平屋面太阳能安装大样图,给排水平面图,屋面层热水平面图,屋顶层太阳能设备定位平面图,给水管道系统图,排水管道系统图,雨水管道系统图。
消防设计:室内消火栓系统生活供水设计:竖向4个分区,全部加压排水设计 :污水系统,废水系统,雨水系统生产供水设计:竖向4个分区,全部加压排水技术:重力排水供水方式 :水箱变频供水体制:室外消火栓水量:20L/S室外消火栓水量:15L/S建筑面积:24598.14㎡建筑高度:94.4m地上层数:32层地下层数:3层高度类别:高层图纸深度:施工项目地址:云南省设计时间:2020
