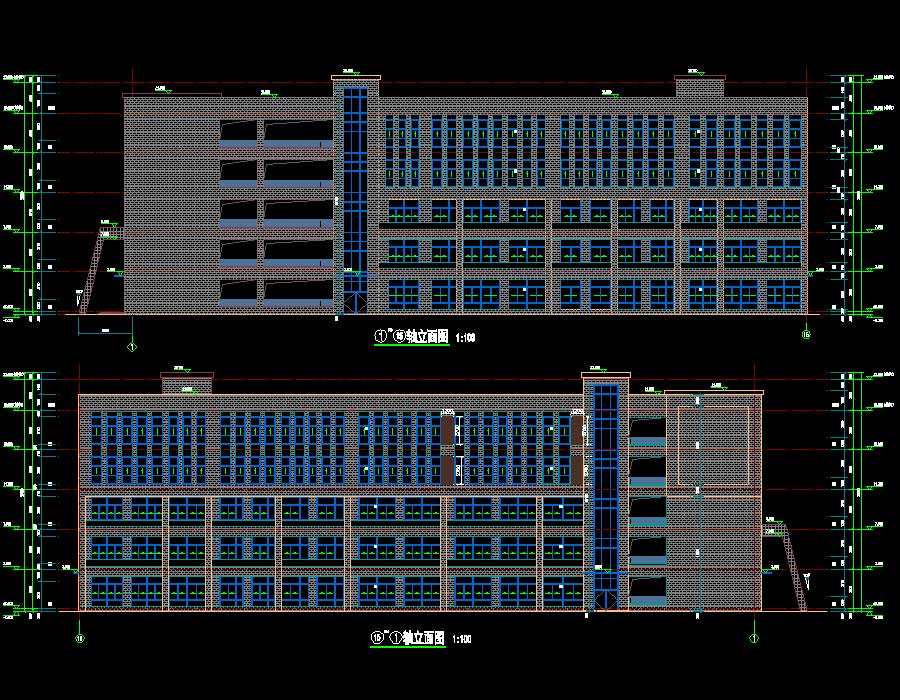

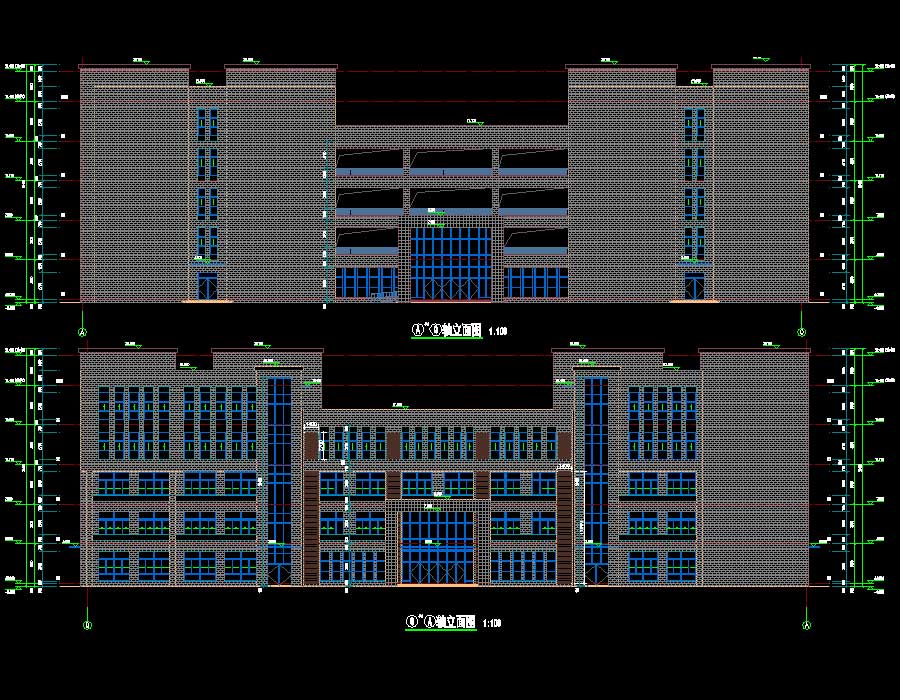

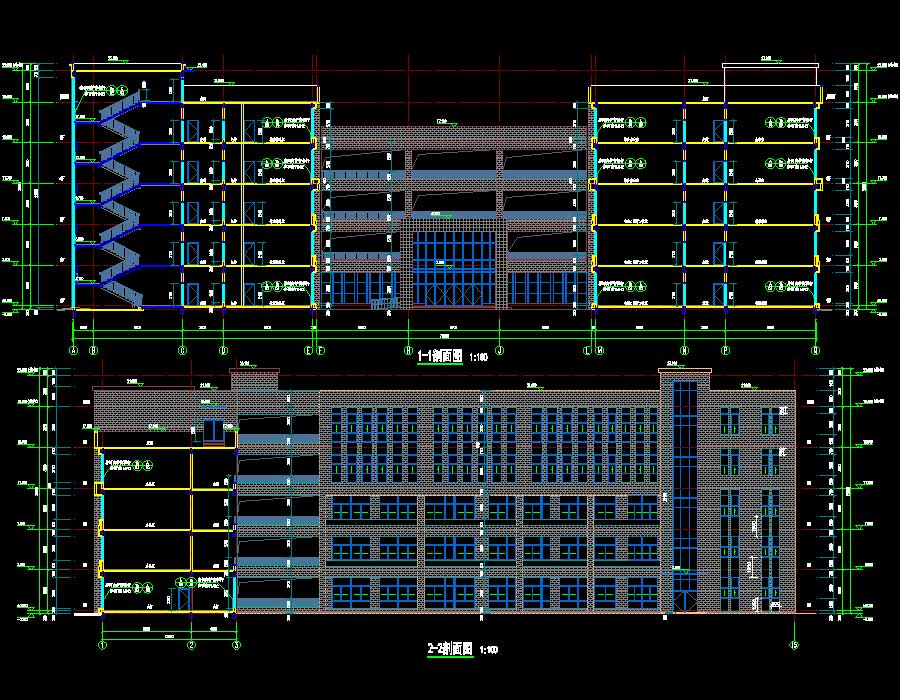

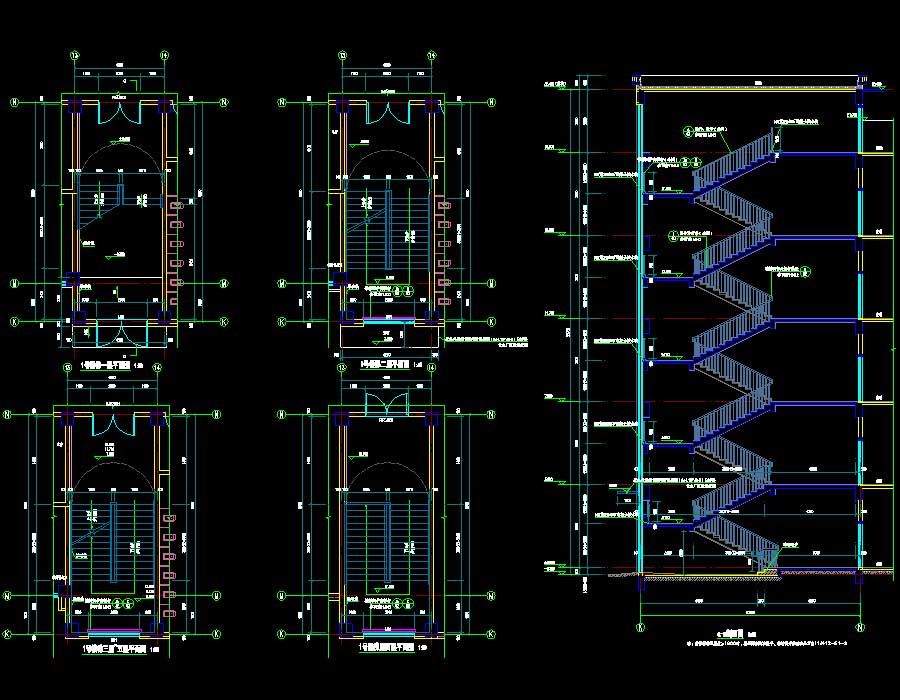

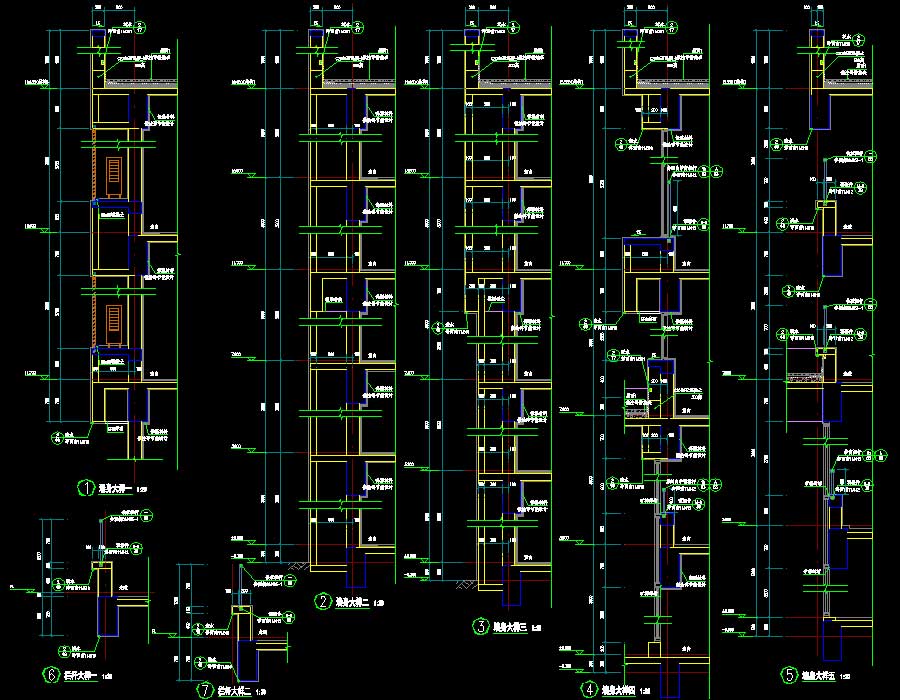

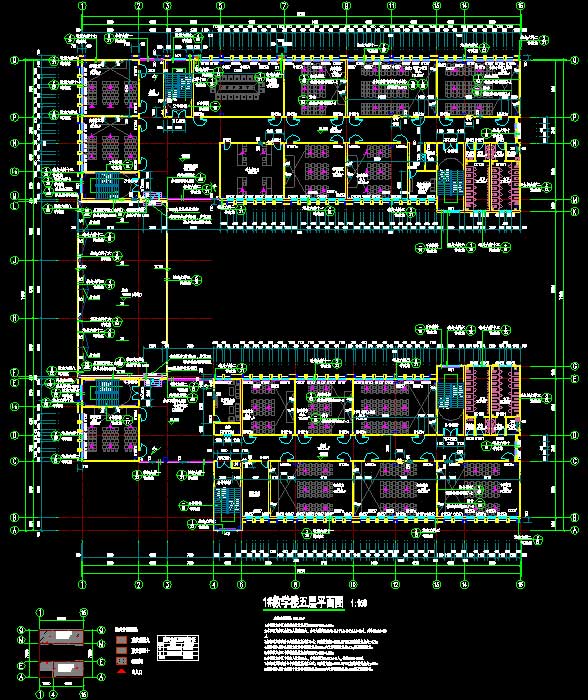

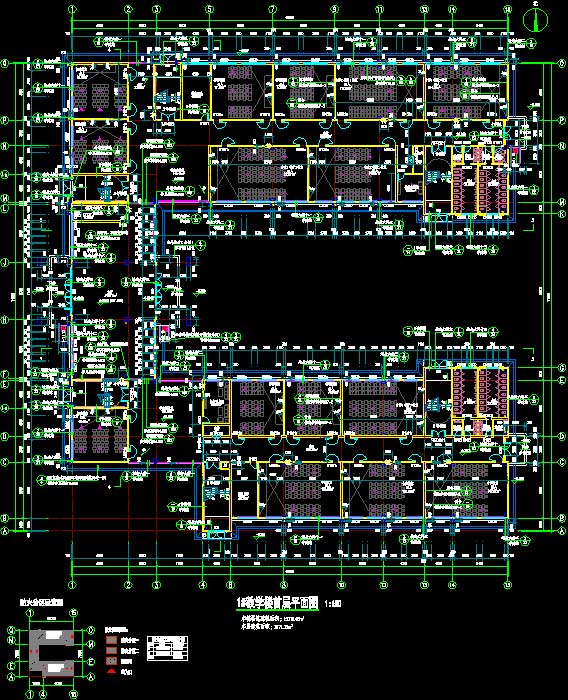

说明：该项目为某城市轨道交通职业学院一期1#、2#教学楼、1#、2#、3#、4#宿舍楼、北大门、高压配电站、看台及运动场、南大门、实验实训大楼、食堂、图书馆建筑、结构、电气、暖通、给排水专业施工图，其中，1#教学楼，建筑面积15010.48平方米，地上5层，高19.75米，框架结构；2#教学楼，建筑面积19970.39平方米，地上5层，高19.75，框架结构；1#宿舍楼，建筑面积8067.01平方米，地上6层，高20.05米，框架结构；2#宿舍楼，建筑面积11319.41平方米，地上6层，高20.45米，框架结构；3#宿舍楼，建筑面积6382.21平方米，地上6层，高20.05米，框架结构；4#宿舍楼，建筑面积6382.21平方米，地上6层，高20.05米，框架结构；北大门，建筑面积51.2平方米，高6米，框架结构；高压配电站，建筑面积211.68平方米，地上1层，高5.2米，框架结构；看台及运动场，建筑面积500.45平方米，地上1层，高4.2米，框架结构；南大门，建筑面积320.06平方米，地上1层，高11.9米；实验实训大楼，建筑面积17797.74平方米，地上6层，高23.35米，框架结构；食堂，建筑面积6509.58平方米，地上3层，地下1层，高16.45米，框架结构。图纸内容含：建筑专业，建筑施工图设计说明、技术措施表、公共建筑节能设计说明专篇、建筑平面图、立面图、剖面图、楼梯详图、卫生间详图、电梯详图、节点大样图、门窗大样；结构专业，结构设计总说明、基础平面布置及配筋图、柱平面布置及配筋详图、结构平面布置及板配筋图、梁平法施工图、楼梯结构详图、节点详图、看台基础平面布置及配筋图、看台柱平面布置及配筋图、看台地梁层结构平面布置图、看台地梁层梁平法施工图、看台观众席梁平法施工图、南大门及门卫室基础平面布置图、门卫室上部结构图、标高梁平法施工图、标高结构平面布置图及板配筋图等等及电气、暖通、给排水专业施工图、1#、2#教学楼排烟计算书、图书馆加压送风计算书 、冷负荷计算书、排烟计算书、热负荷计算书等。
