建筑面积：地上层数：建筑高度：地下层数：高度类别：图纸深度：施工项目地址：设计时间：2017

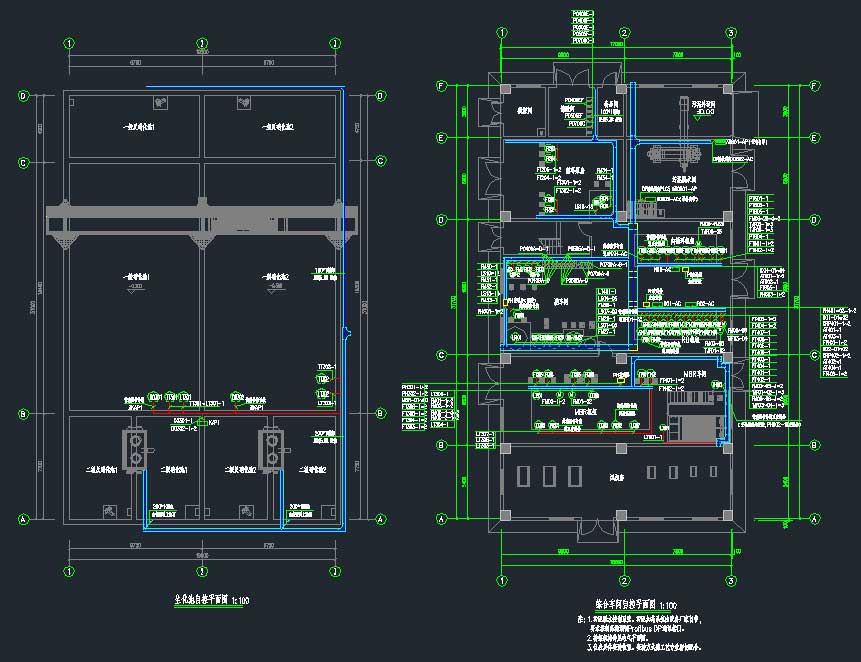

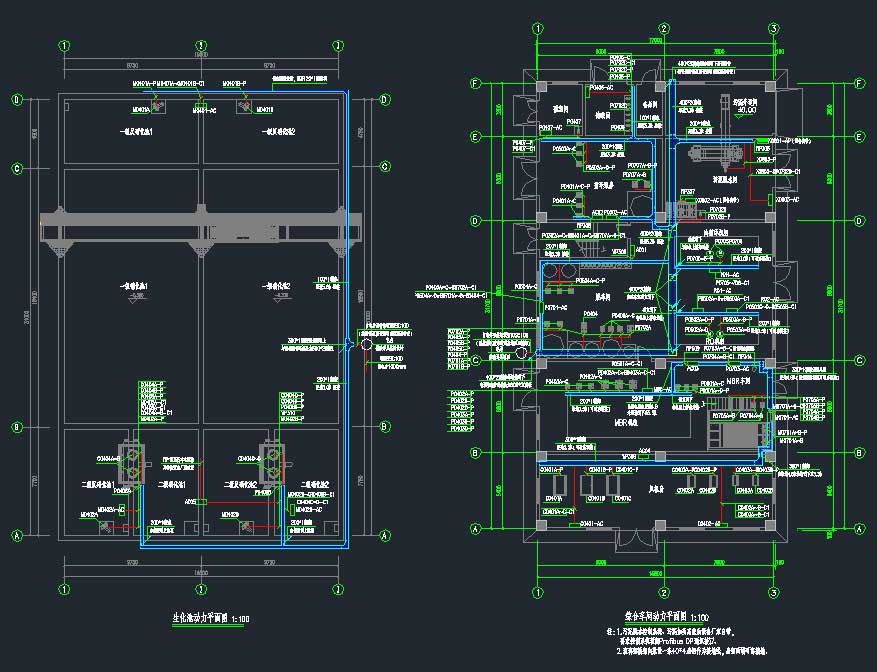

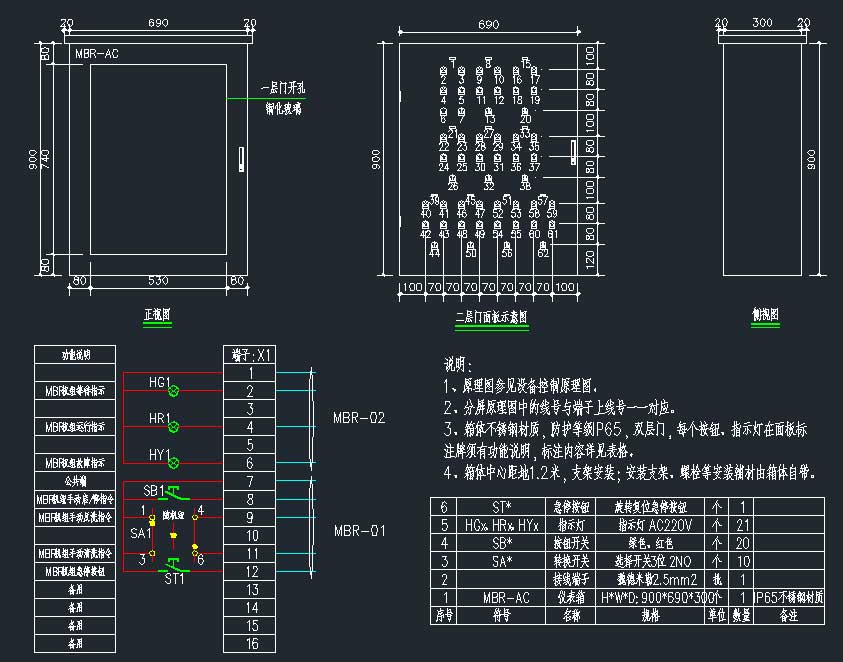

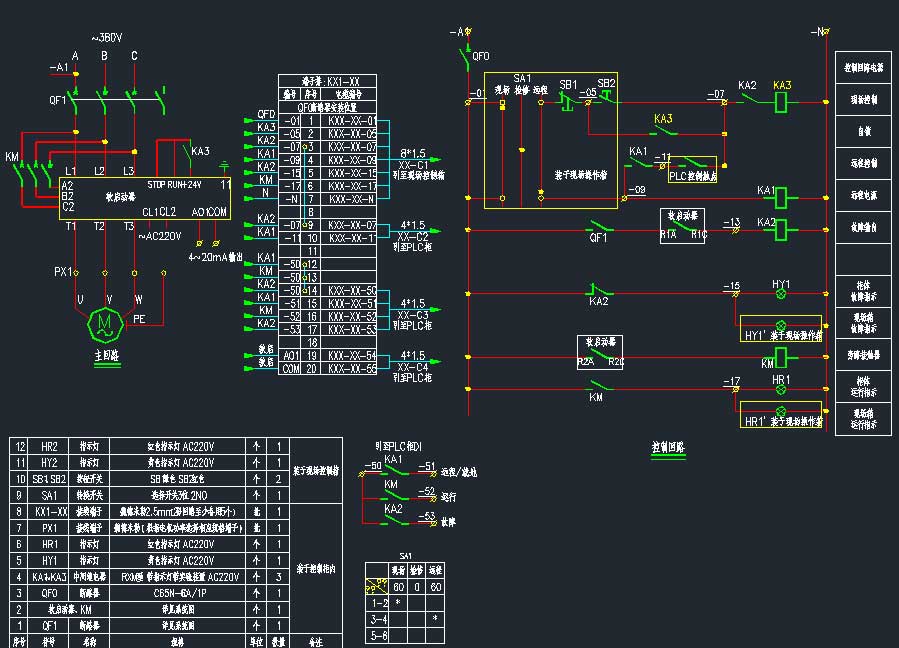

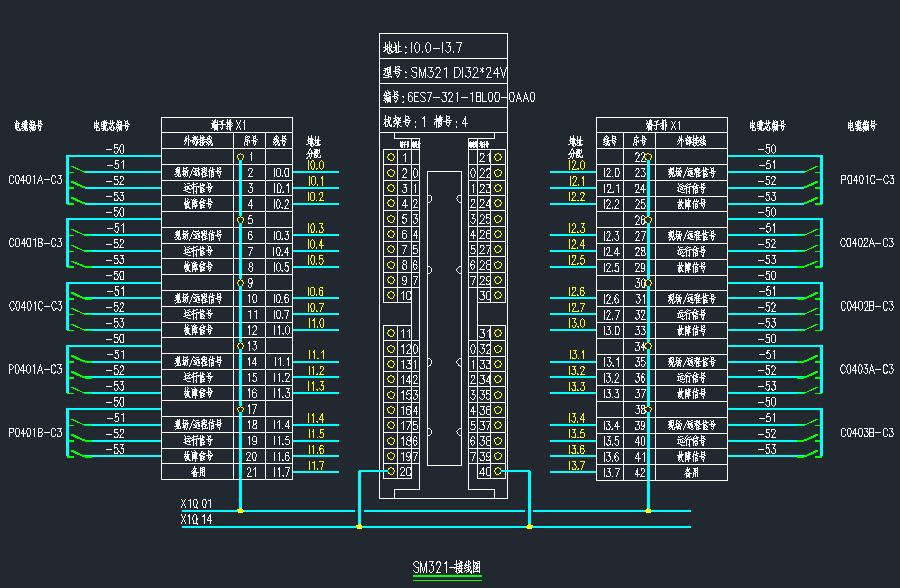

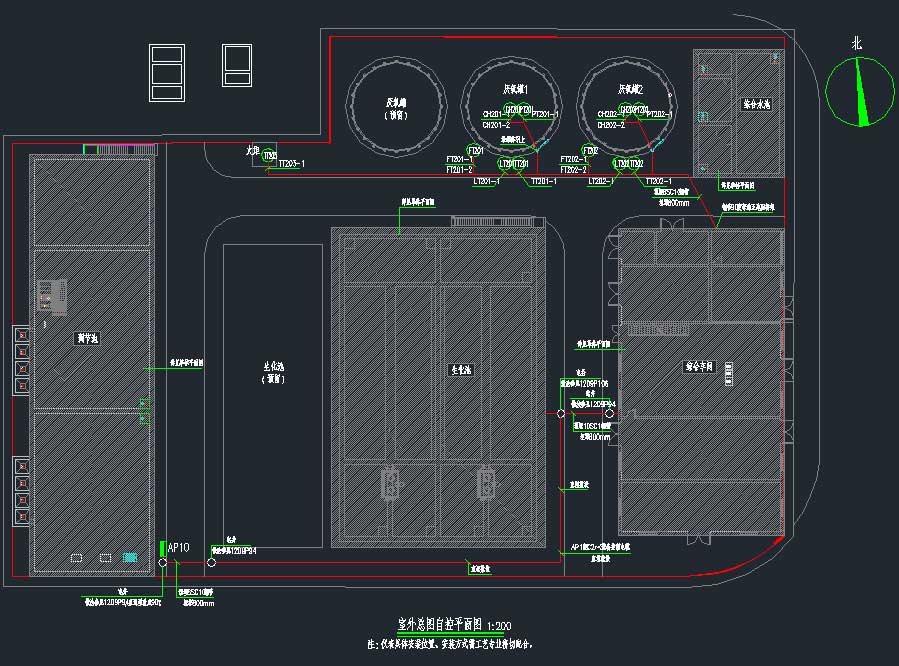

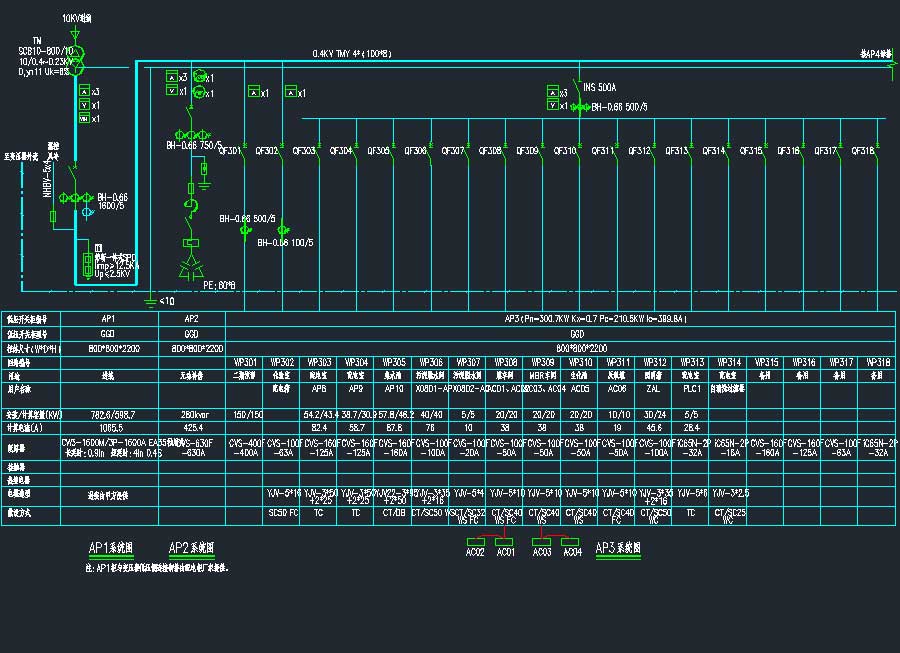

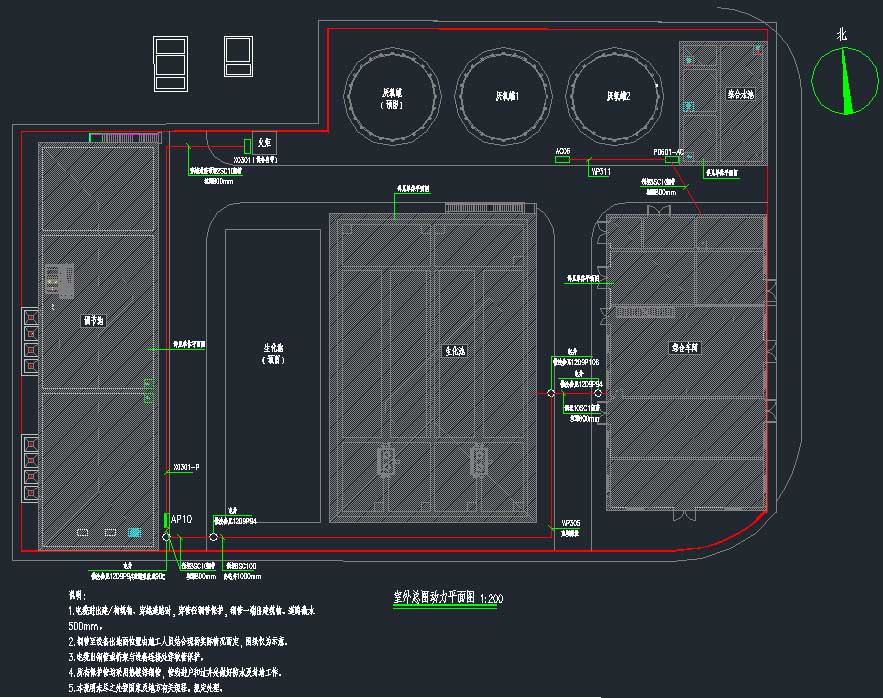

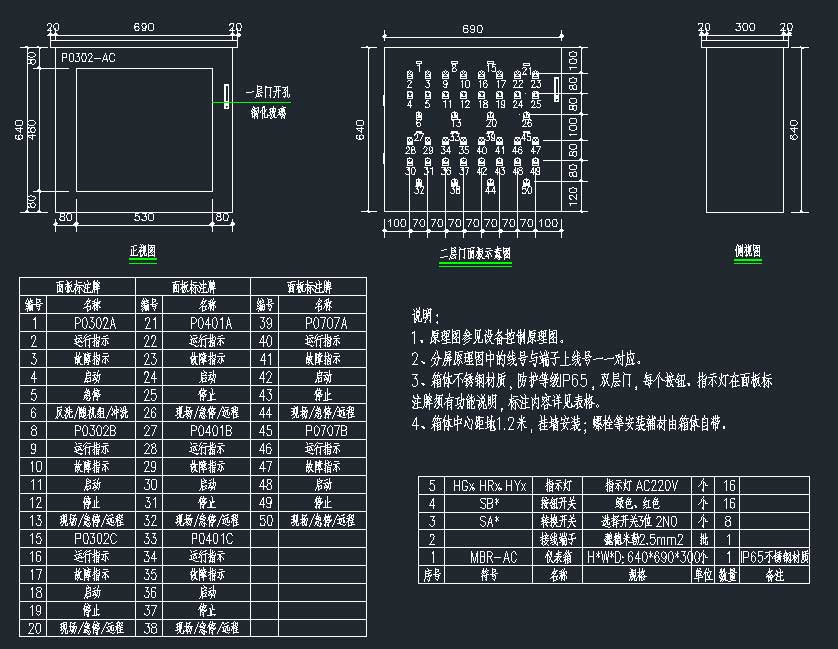

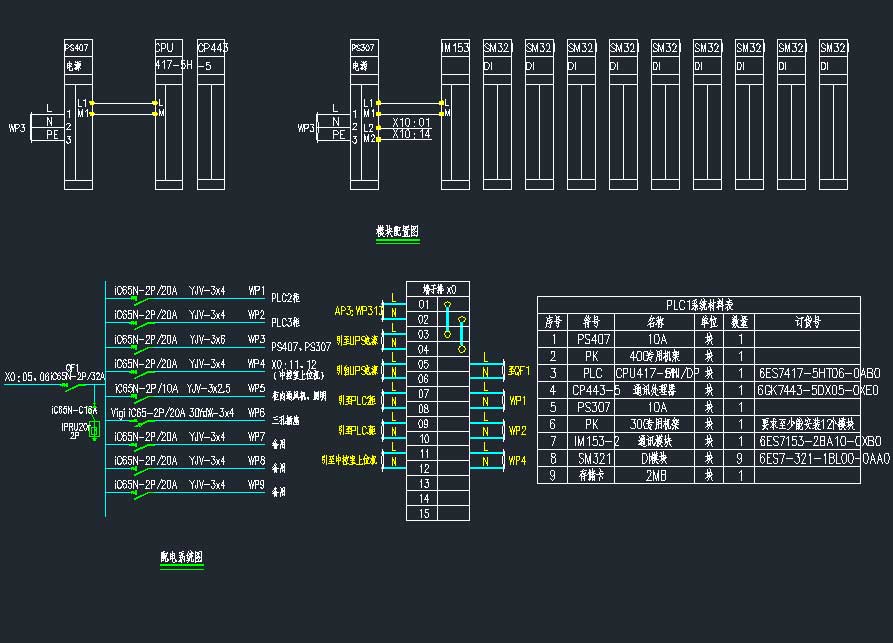

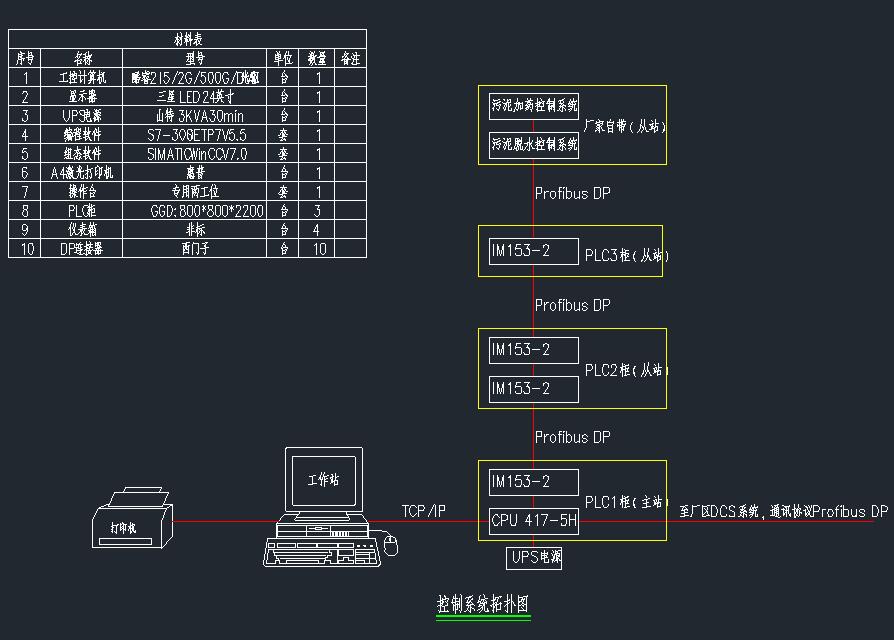

说明：某生活垃圾焚烧发电项目-渗虑液处理系统工程电气施工图，设计范围：配电系统、设备动力、自动控制、动力设备的接地、仪器仪表的防雷与接地保护。目录：电气设计说明、AP1~AP10系统图、检修/动力箱系统图、控制原理图（一~三）配电室设备布置图、综合车间动力平面图、生化池动力平面图、调节池动力平面图、综合水池动力平面图、室外总图动力平面图、电力电缆联系表（一、二）、控制电缆联系表（一、二、三）、控制系统设计说明、控制系统拓扑图、控制系统I/0表、仪表及其电缆联系表（一、二）、综合车间自控平面图、生化池自控平面图、调节池自控平面图、综合水池自控平面图、室外总图自控平面图、PLC1模块配置图、SM321-1~SM321-14接线图、PLC1端子接线图、PLC2模块配置图、SM322-1~SM322-6接线图、SM331-1~SM331-14接线图、端子排接线图、PLC2端子接线图、PLC3模块配置图、PLC3端子接线图、P0407-AC控制箱、M0401-AC控制箱、C0401-AC控制箱、M0402A-AC控制箱、P0701-AC控制箱、P0701-AC控制箱端子接线图一，二、P0302-AC控制箱、P0302-AC控制箱端子接线图、MBR-AC控制箱、MBR-AC控制箱端子接线图一，二、R02-AC控制箱、R02-AC控制箱端子接线图、NXH-AC控制箱、NXH-AC控制箱端子接线图、KAP1,KAP2仪表箱
