建筑面积：地上层数：建筑高度：地下层数：高度类别：图纸深度：施工项目地址：设计时间：2017

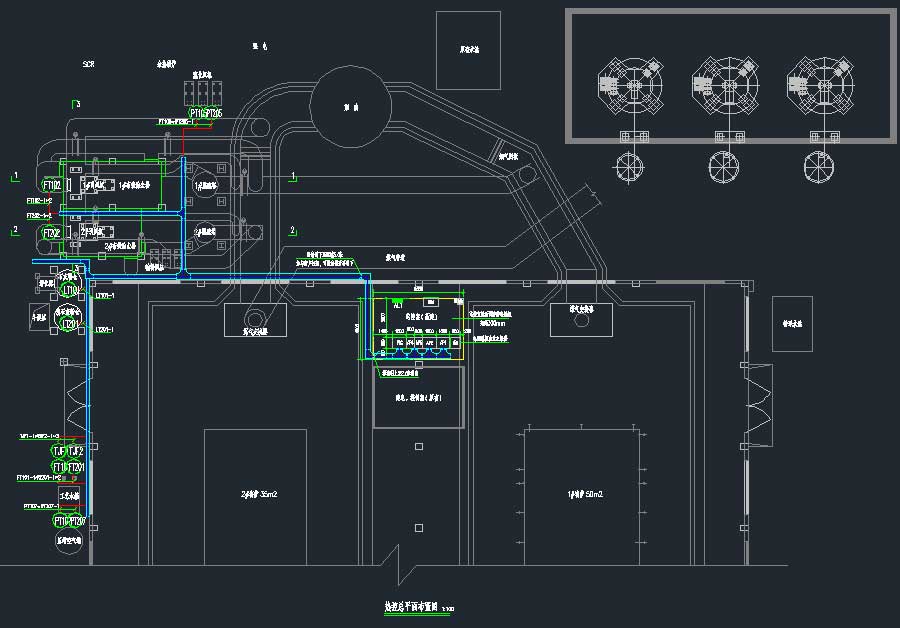

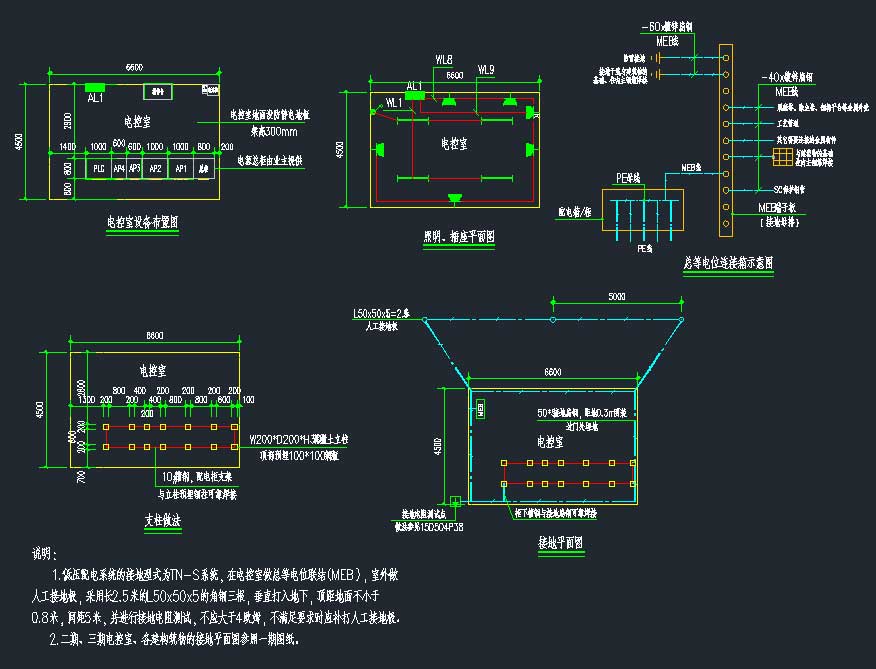

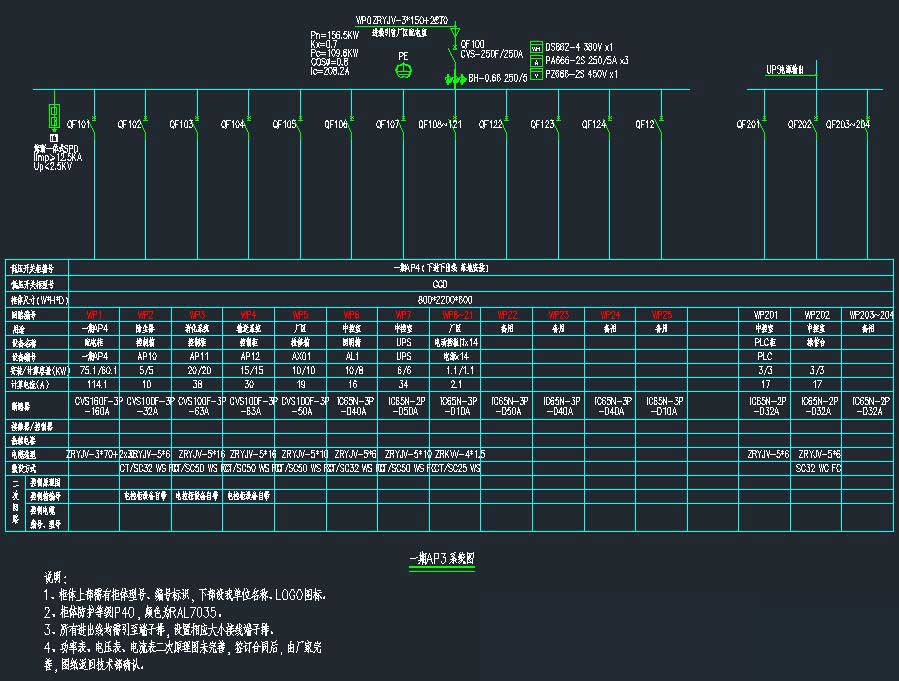

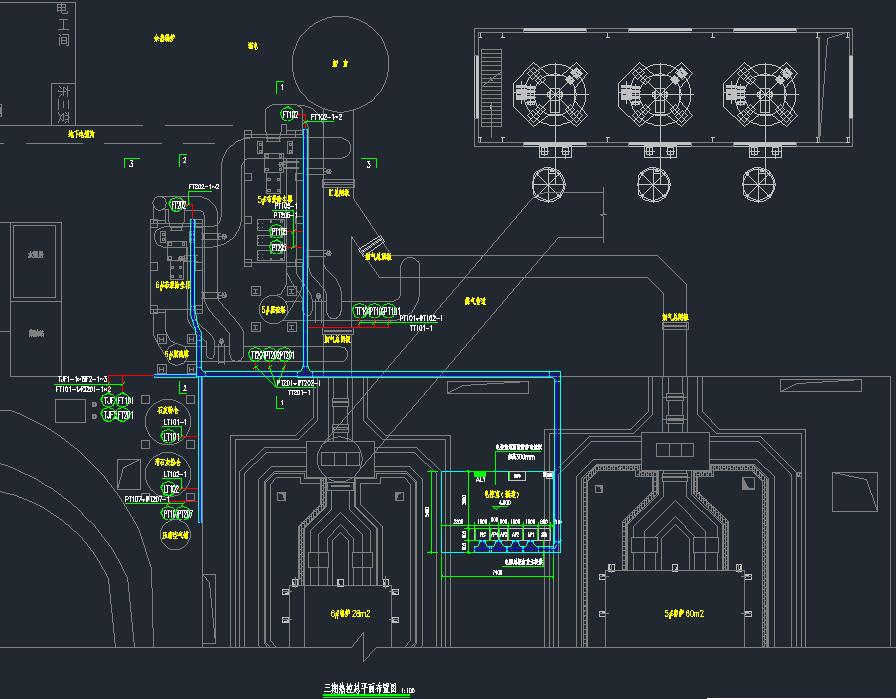

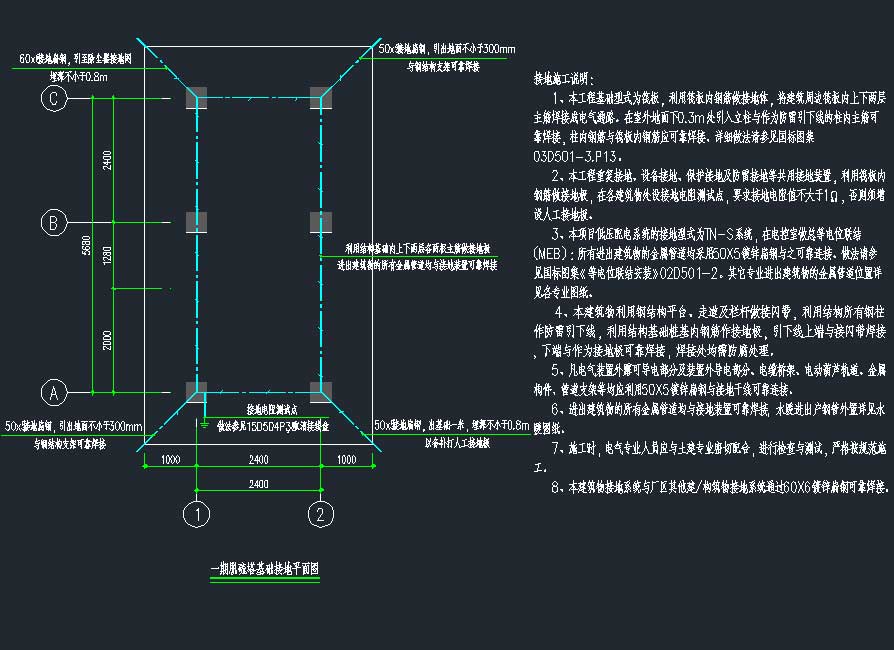

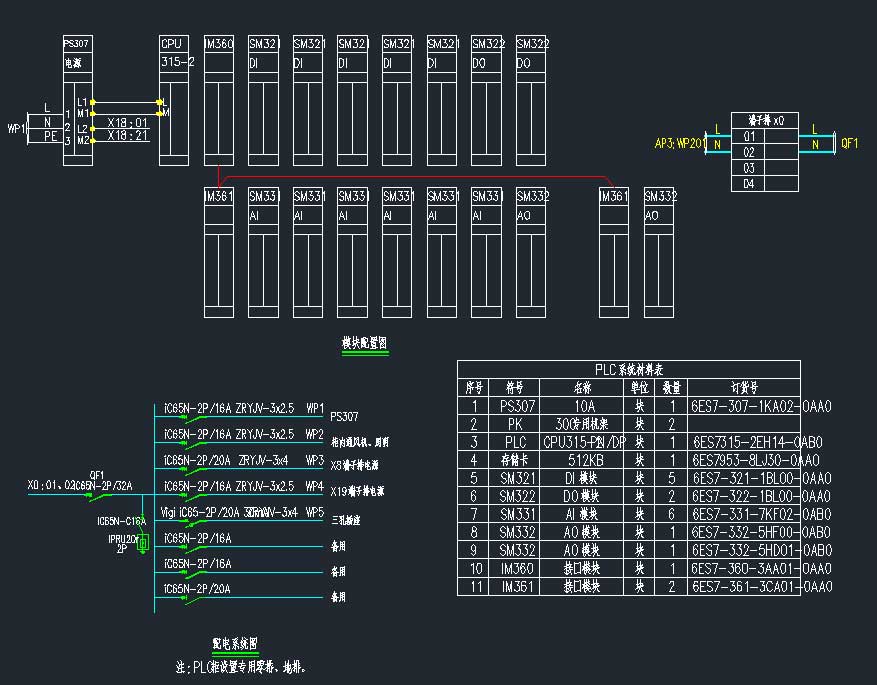

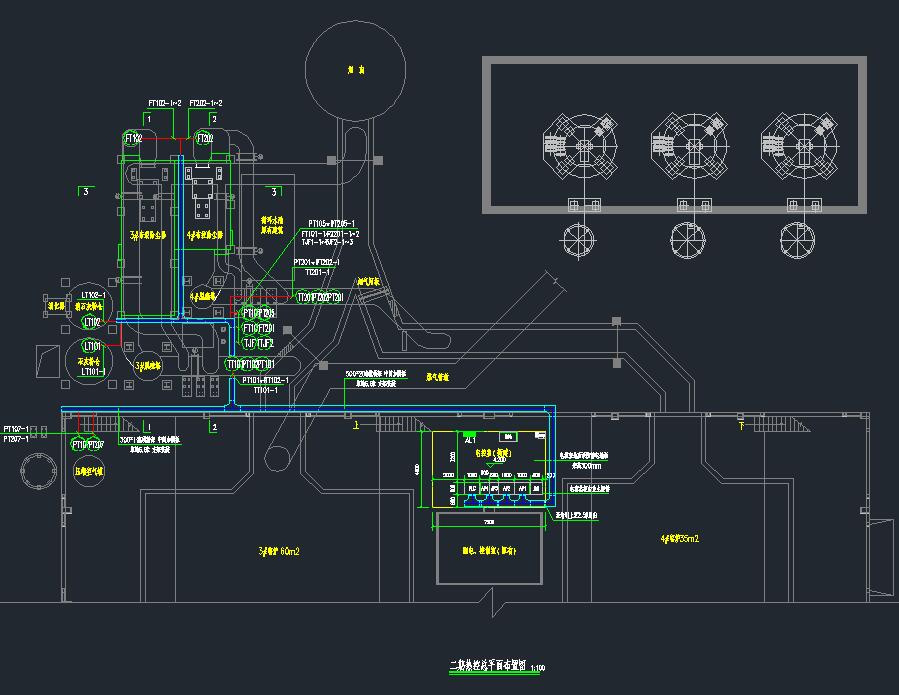

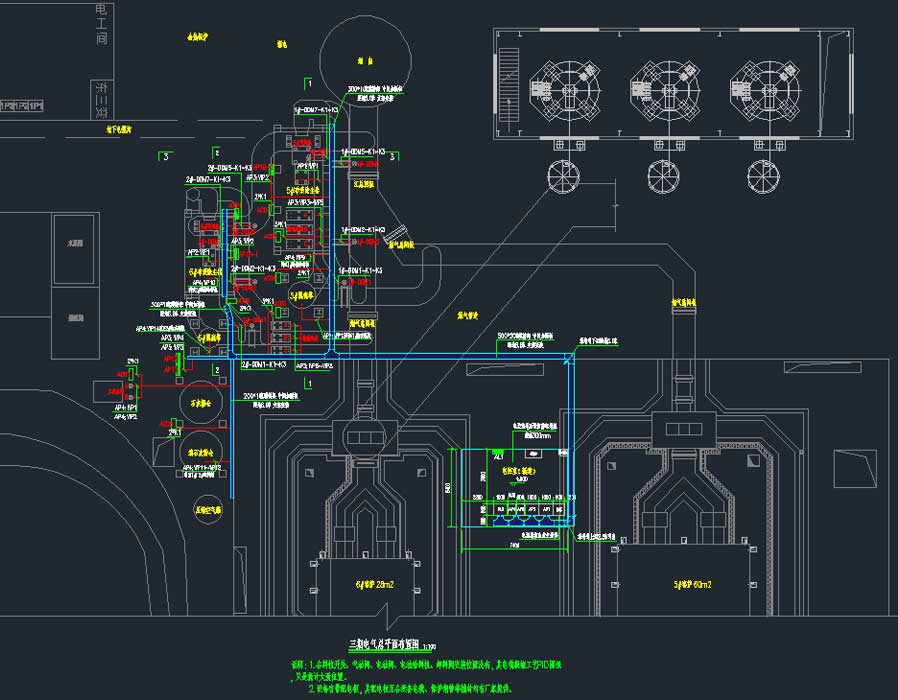

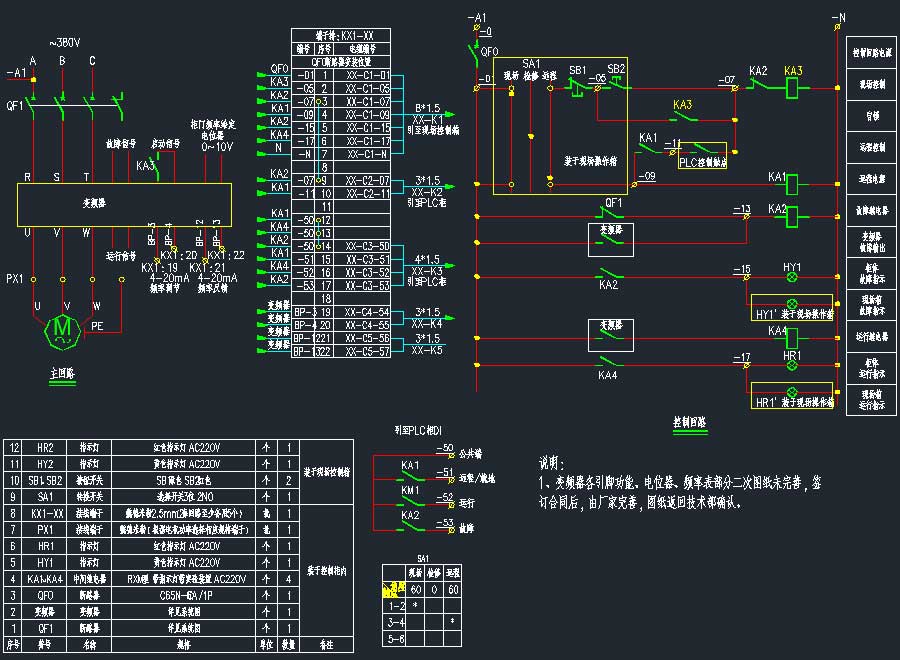

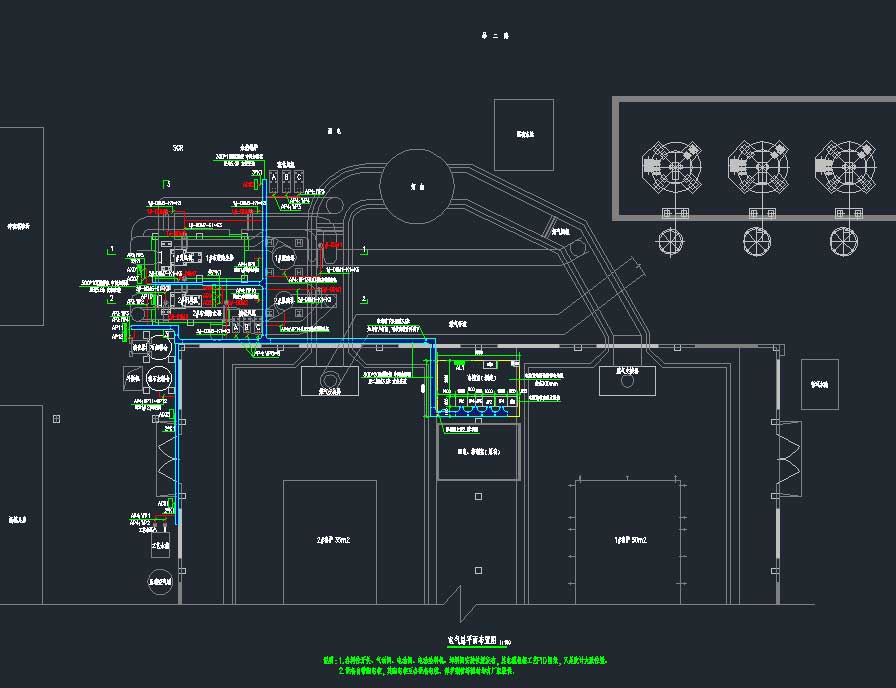

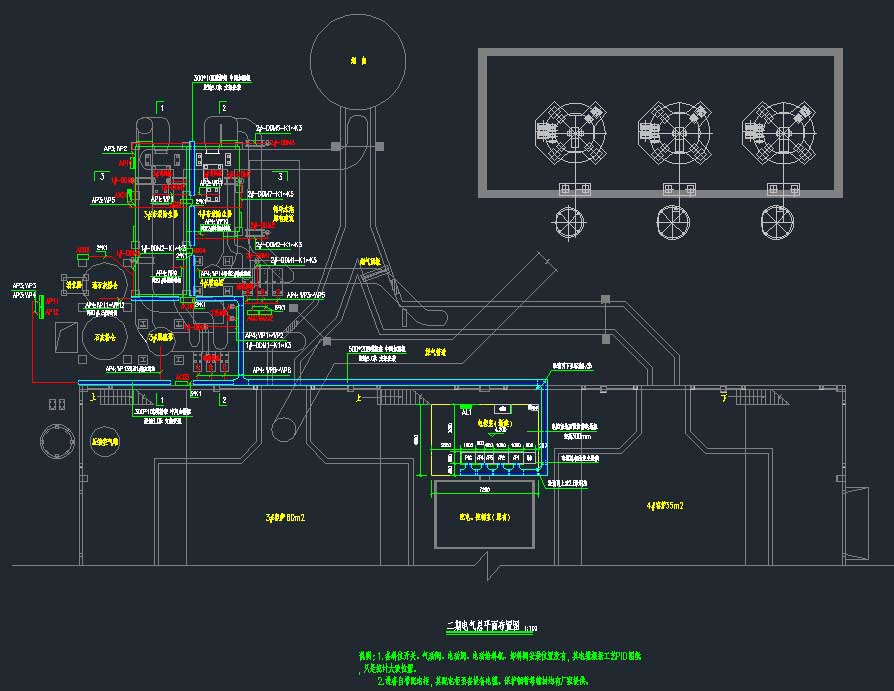

说明：某公司六座窑炉烟气治理项目电气施工图。设计范围：1、本项目的配电系统、设备动力、 自动控制、动力设备的接地、仪器仪表的防雷与接地保护。2、除尘系统、消化系统设备自带控制，预留以太网通讯接口。3、输送系统设备包括星型锁气阀、消石灰螺旋输送机、斗式提升机、2个仓顶除尘器，电控柜由设备厂家自带，预留远程接口。目录包含：电气设计说明、一期，二期，三期设备材料表、AP3一次系统图、AP4一次系统图、AX01、AL1系统图、AC01，AC04~AC07现场控制箱、AC02,AC03现场控制箱、二次控制原理图、电控室电气平面图、脱硫塔基础接地平面图、粉仓基础基础接地平面图、布袋除尘器基础接地平面图、工艺水箱基础接地平面图、一期，二期，三期电气总平面布置图、电气剖面图、照明总平面布置图、电力电缆联系表、控制电缆联系表。控制系统拓扑图、设备表、仪表及电缆联系表、PLC模块配置图、PLCI/O表、SM321-1接线图、SM321-2接线图、SM321-3接线图、SM321-4接线图、SM321-5接线图、SM322-1接线图、SM322-2接线图、SM331-1，SM331-2接线图、SM331-3，SM331-4接线图、SM331-5，SM331-6接线图、SM332-1，SM332-2接线图、端子排接线图、一期，二期，三期接控总平面布置图、接控剖面图
