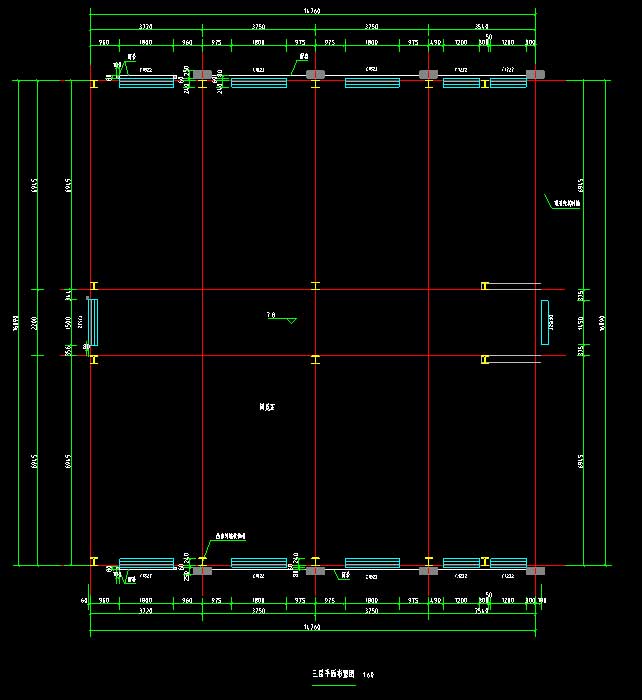

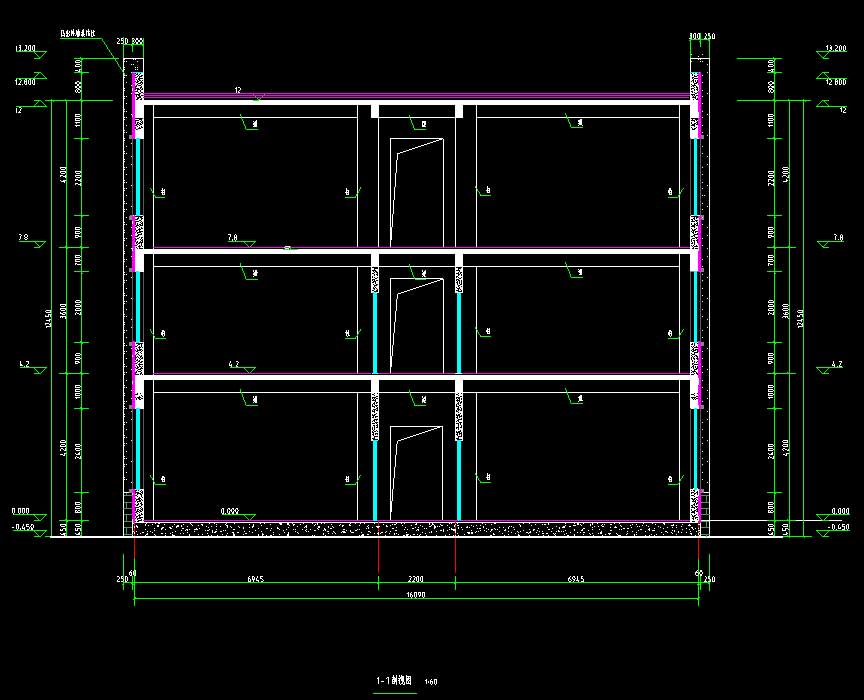

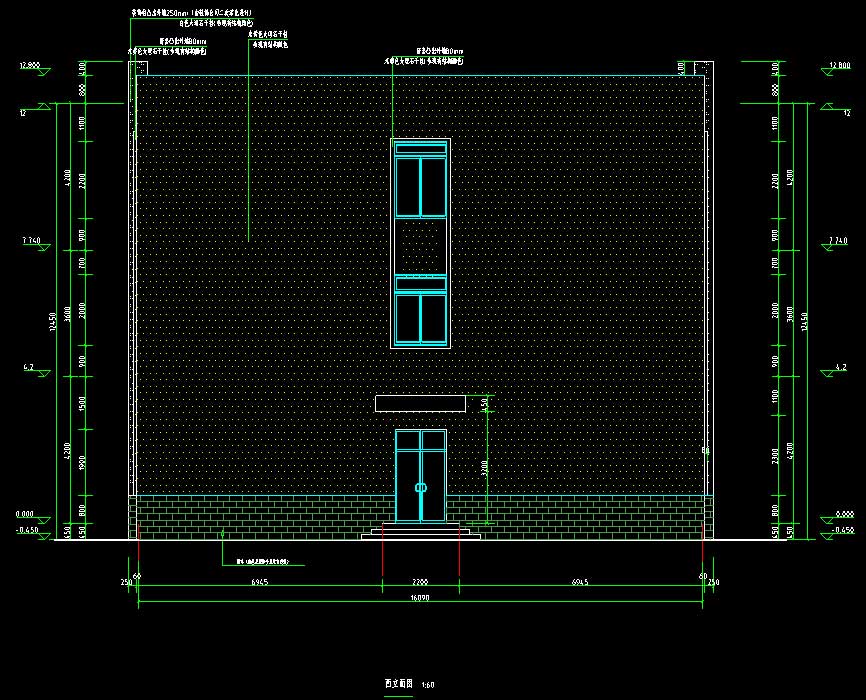

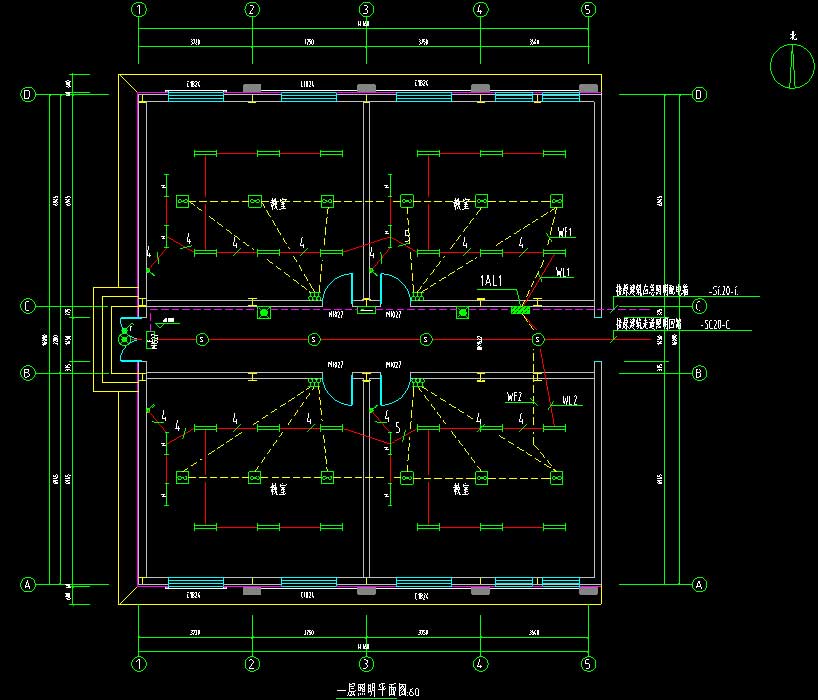

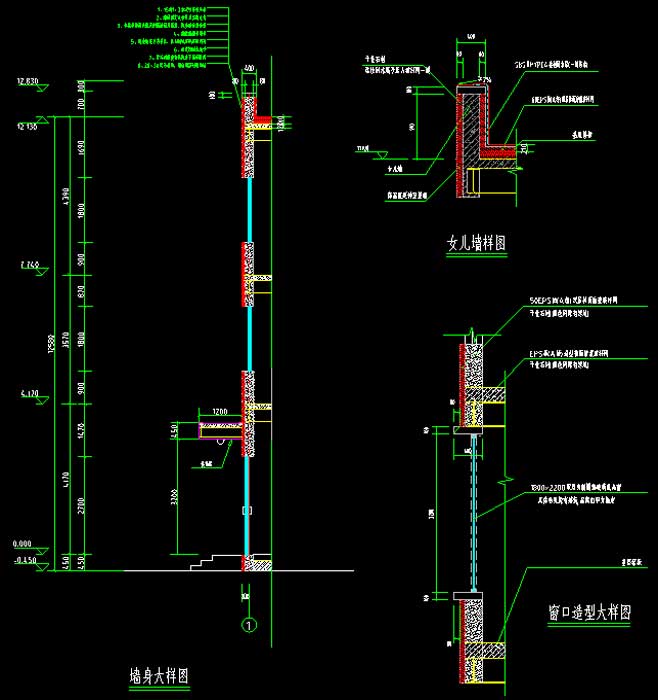

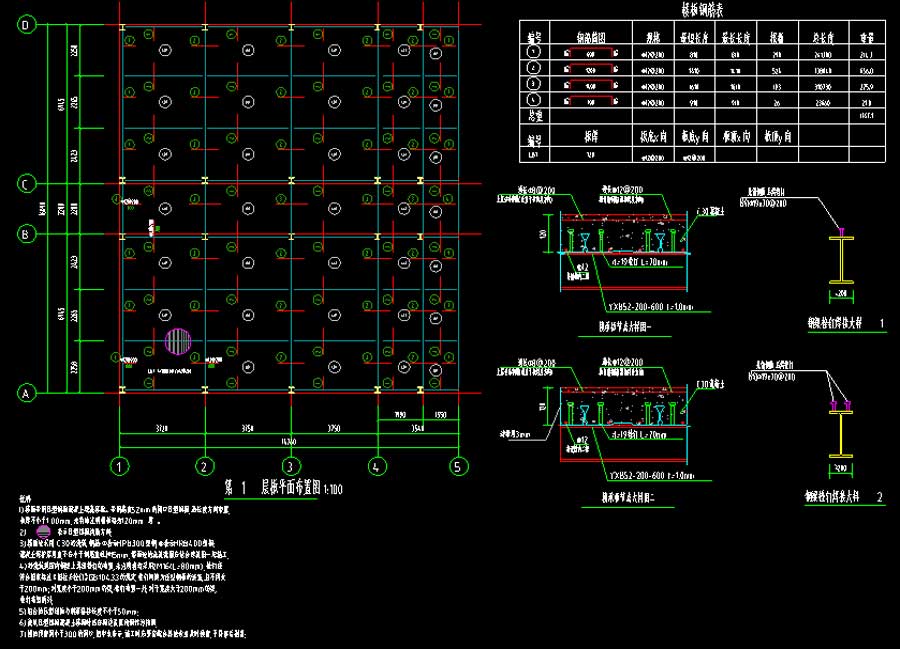

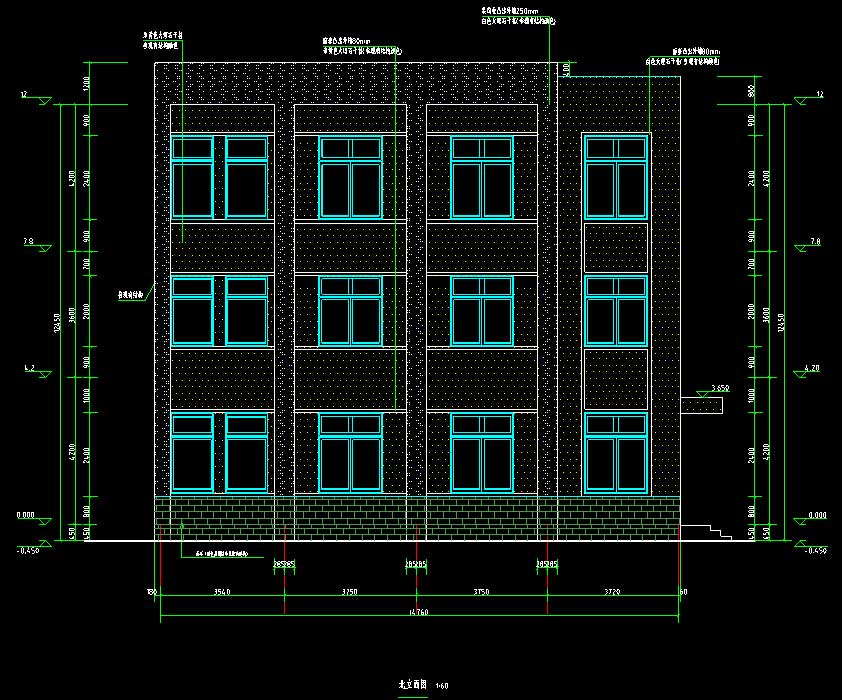

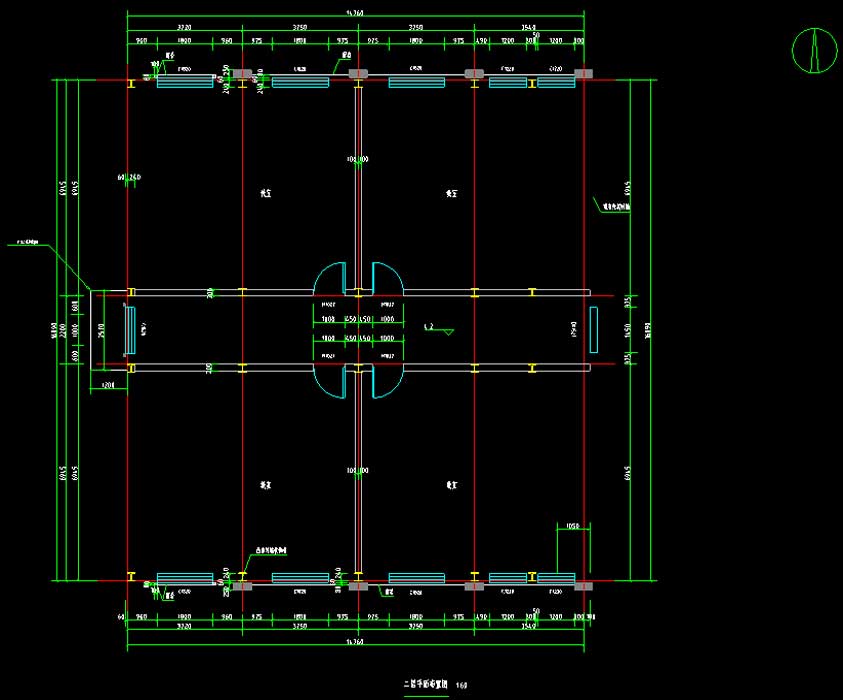

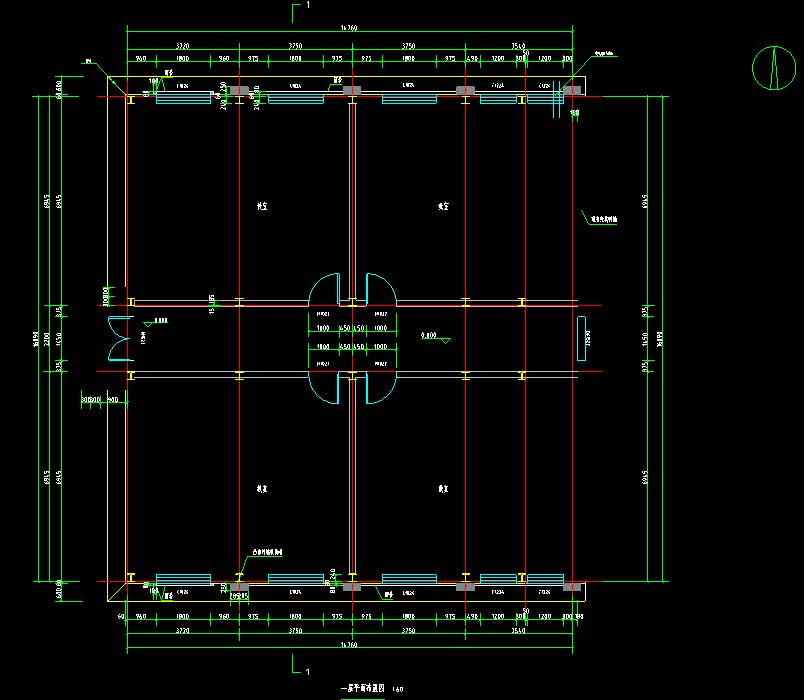

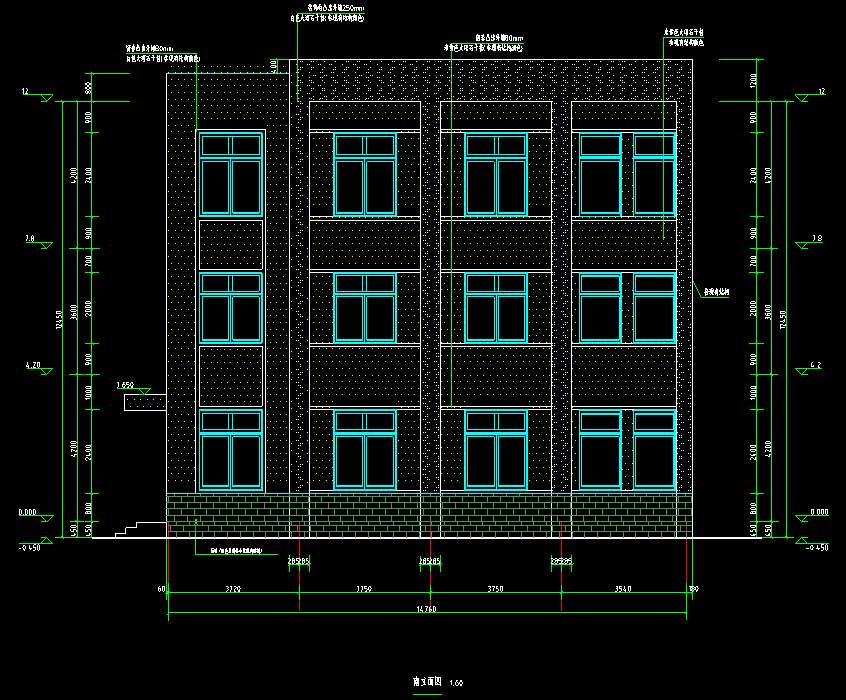

说明:某低层小学教学楼扩建工程全专业施工图,抗震设防烈度为7度,主要结构形式为钢框架结构,基础为条形基础,地上层数3层,一层、二层为教室,三层为阅览室,建筑高度为12.83米(室外地坪至屋面女儿墙),一层层高为4.17米,二层为3.57米,三层为4.39米,总建筑面积为741平方米。图纸内容含:建筑说明,平面图,立面图,剖面图,屋面平面布置图,墙身大样图及门窗表;给排水说明,给排水平面图,屋面排水平面图,消火栓系统原理图,雨水系统图;结构说明,基础平面图,柱脚锚栓平面图,柱脚平面图,结构平面布置图,板平面布置图;电气说明,配电系统图,插座平面图,照明平面图,弱电平面图,基础接地平面图,屋面防雷平面图;暖通说明,设备安装示意图,供暖平面图,排烟平面图,供暖立管系统图。专业包括建筑、结构、给排水、电气、采暖通风。
