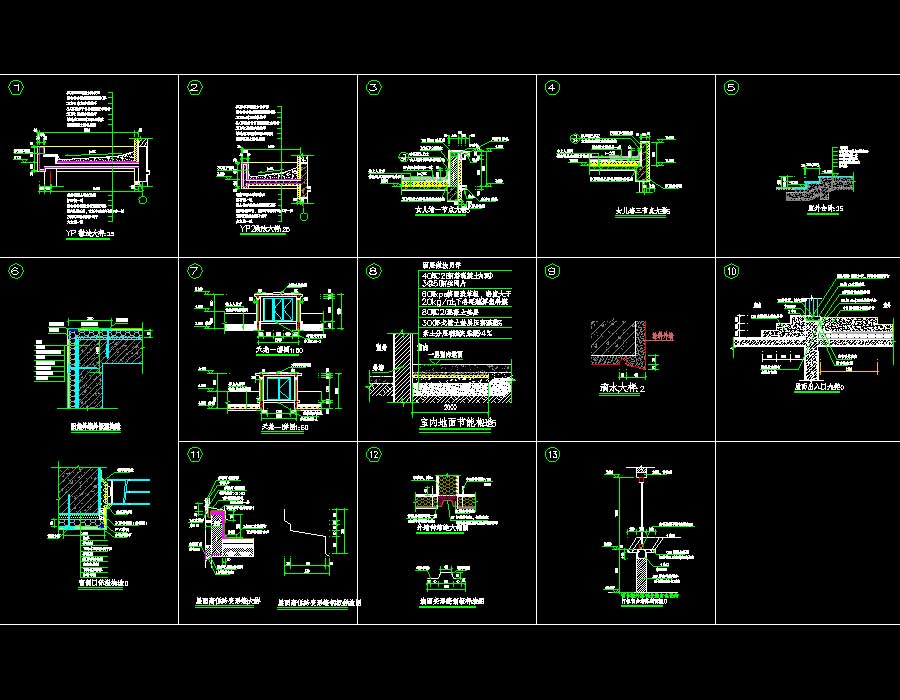

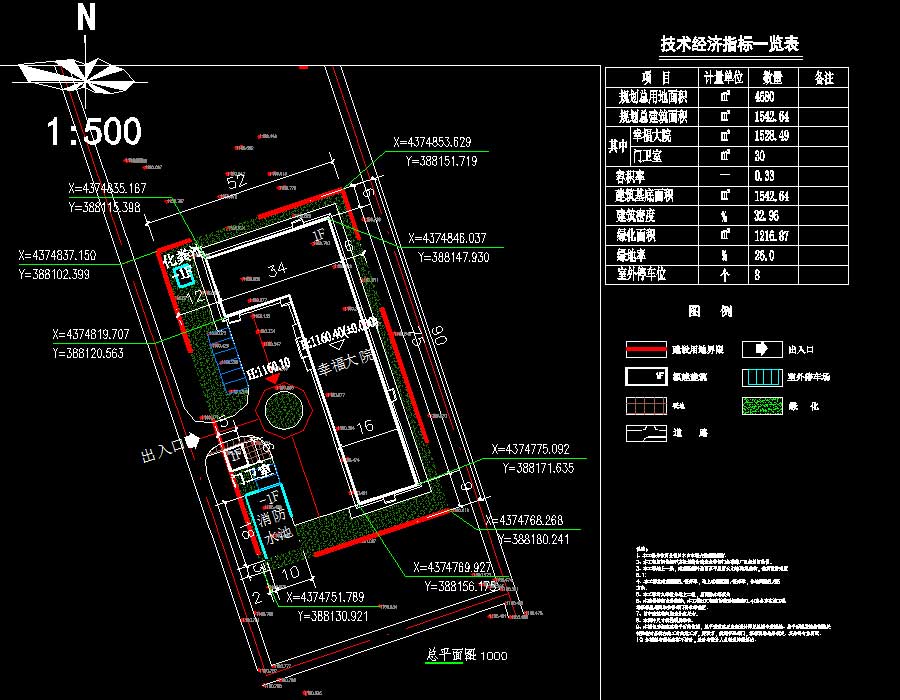

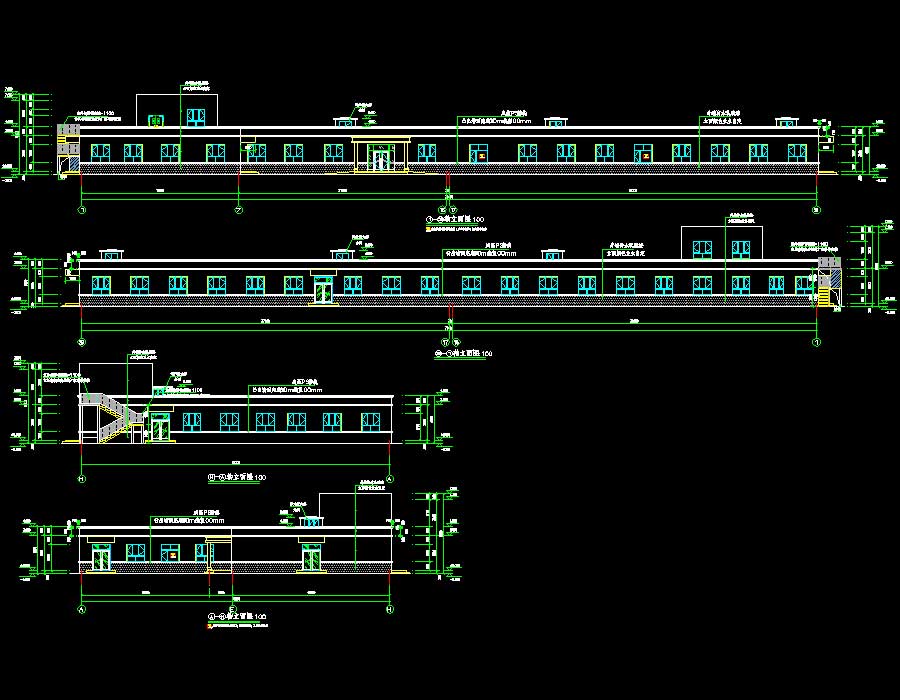

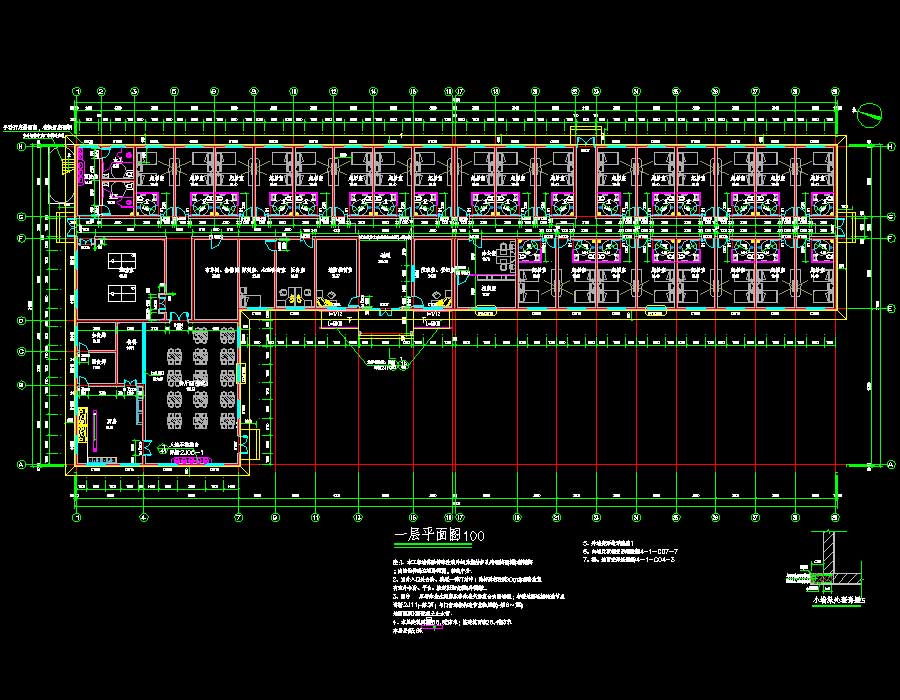

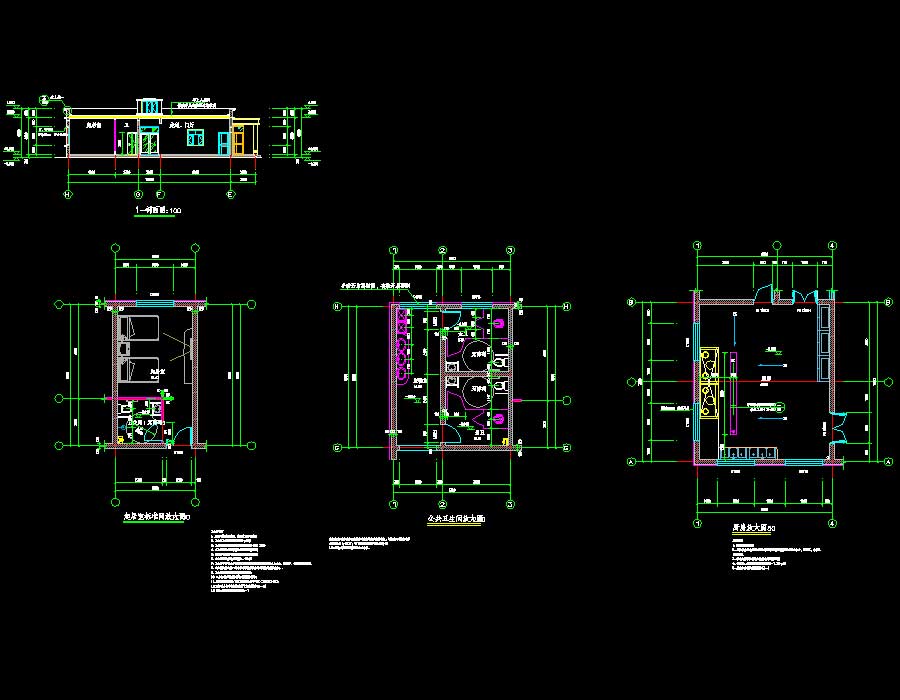

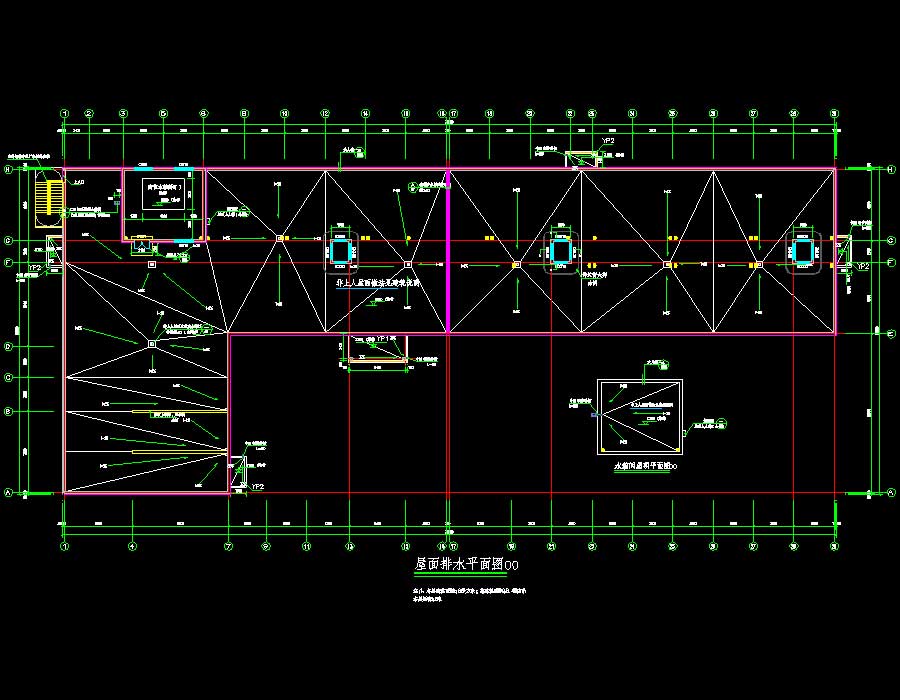

说明:某养老院建筑、结构、电气、暖通、给排水专业施工图,总建筑面积1528.49平方米,地上2层,高4.8米,砖混结构,建筑功能为老年用房。图纸内容含:建筑专业,总平面图、建筑施工图设计说明、建筑防火设计专篇、节能设计专篇(公共建筑)、消防设计专篇、门窗表、建筑工程做法索引表、一层平面图、屋面排水平面图、水箱间屋顶平面图、建筑立面图、剖面图、厨房卫生间放大图、大样图;结构专业,结构设计总说明、基础平面布置图、一层顶梁结构平面图、一层顶板结构平面图;给排水专业,给排水施工图设计说明、施工图绿色设计专篇(给排水)、管道抗震设计说明、一层给排水平面图、一层喷淋平面图、屋面水箱间平面图、消火栓系统图、给水系统图、排水系统图、雨水系统图、喷淋系统图、末端试水装置、消防水箱系统图、卫生间给排水放大图;暖通专业,暖通施工图设计说明、管道抗震设计说明、绿色设计专篇(暖通)、一层采暖干管平面图、一层地暖平面图、一层防排烟平面图、屋面排烟窗平面图、采暖系统图、卫生间通风大样图;电气专业,电气施工图设计说明、机电设备安装工程抗震设计说明、电气材料明细表、弱电、监控系统图、紧急呼叫系统设计说明、配电箱系统图、应急照明系统图、消防控制室配电箱系统图、火灾自动报警系统说明、火灾自动报警系统图、一层接地平面图、一层照明平面图、一层弱电平面图、一层火灾自动报警平面图、一层应急照明平面图、水箱间照明平面图、水箱间火灾自动报警平面图。
建筑面积:1528.49㎡地上层数:2层建筑高度:4.8m地下层数:高度类别:低层图纸深度:施工项目地址:新疆设计时间:2019建筑风格:现代效果图:无
