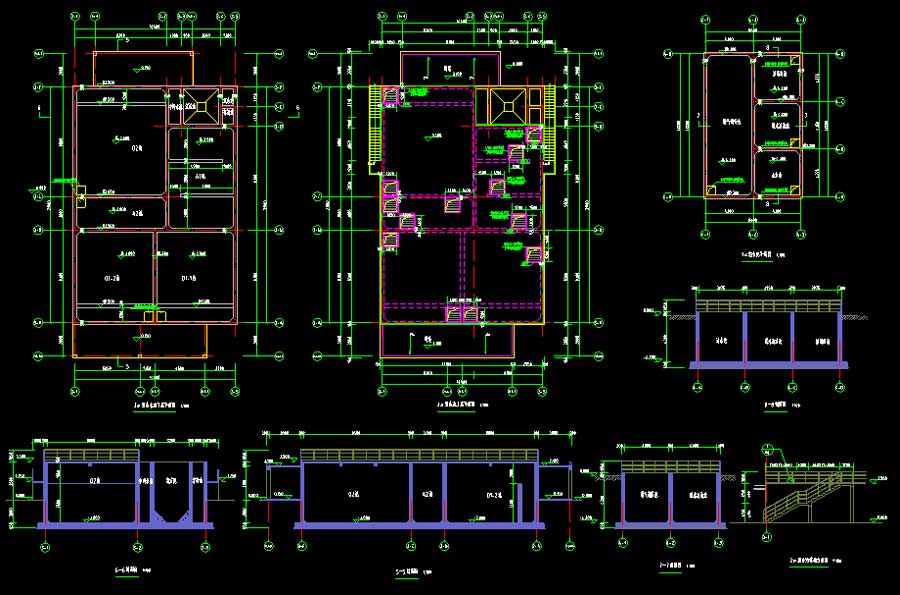

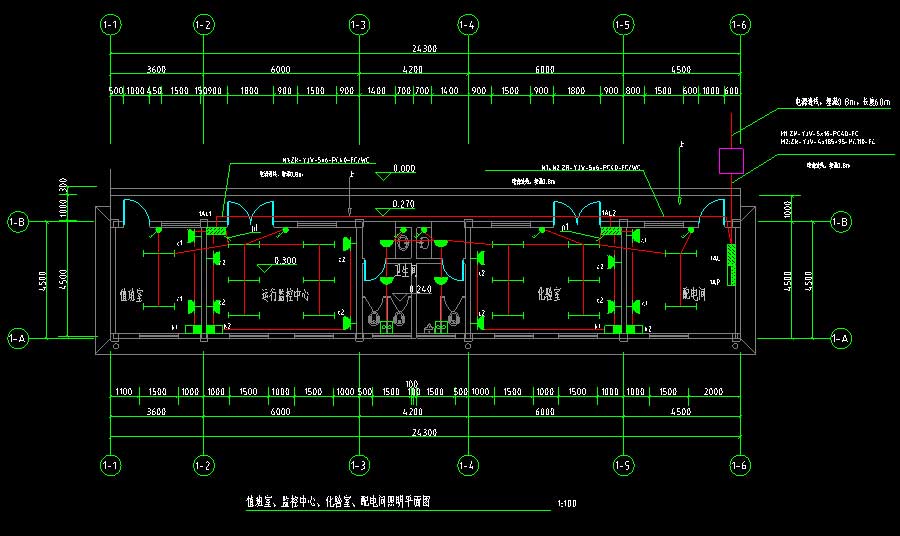

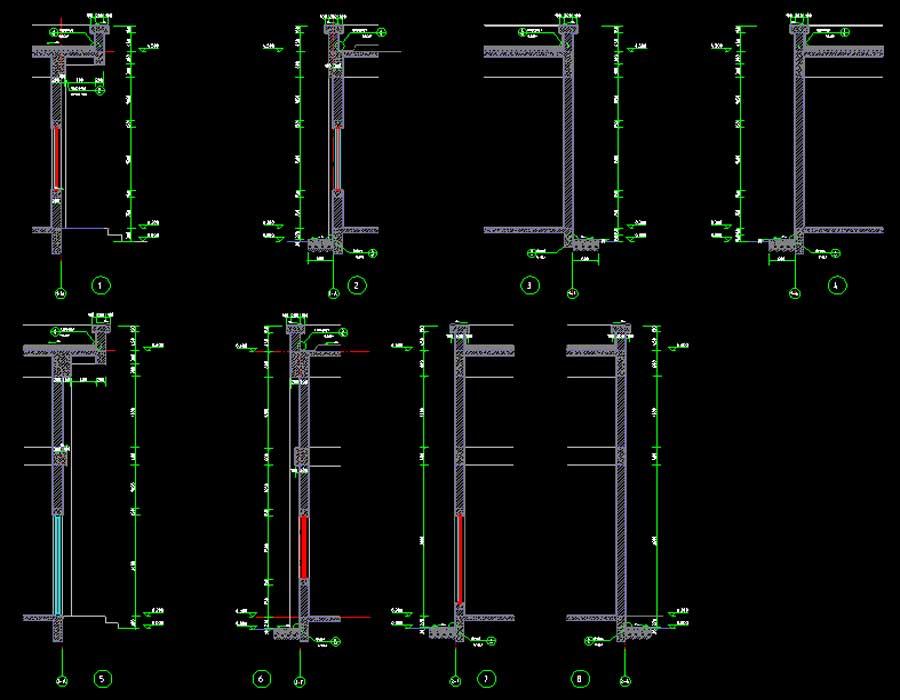

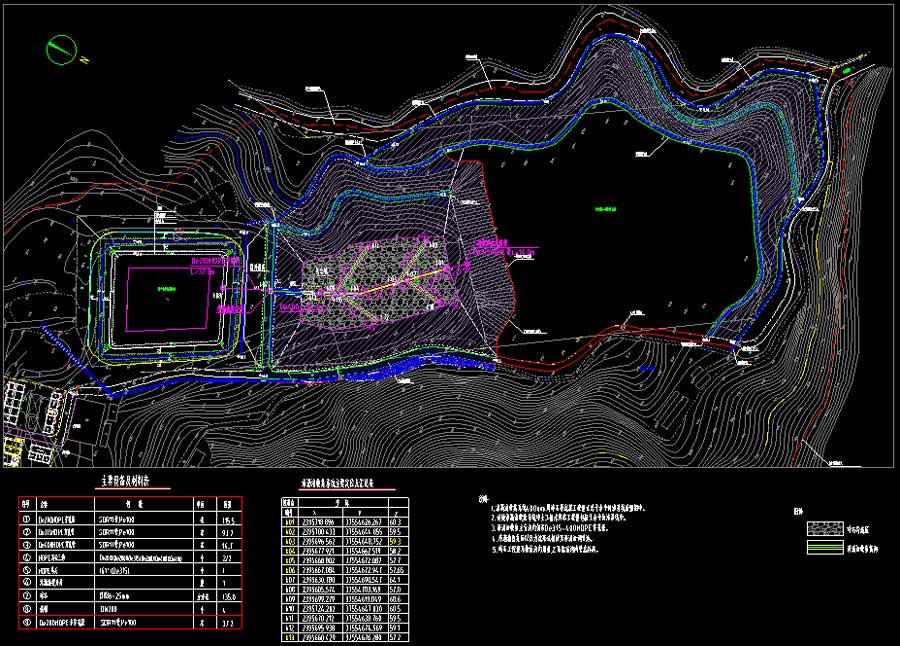

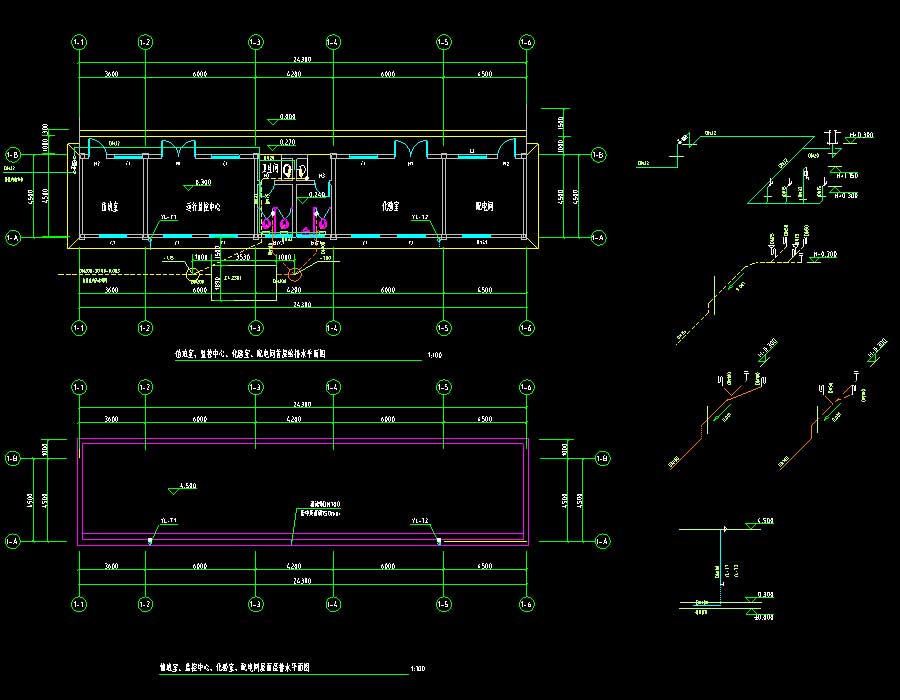

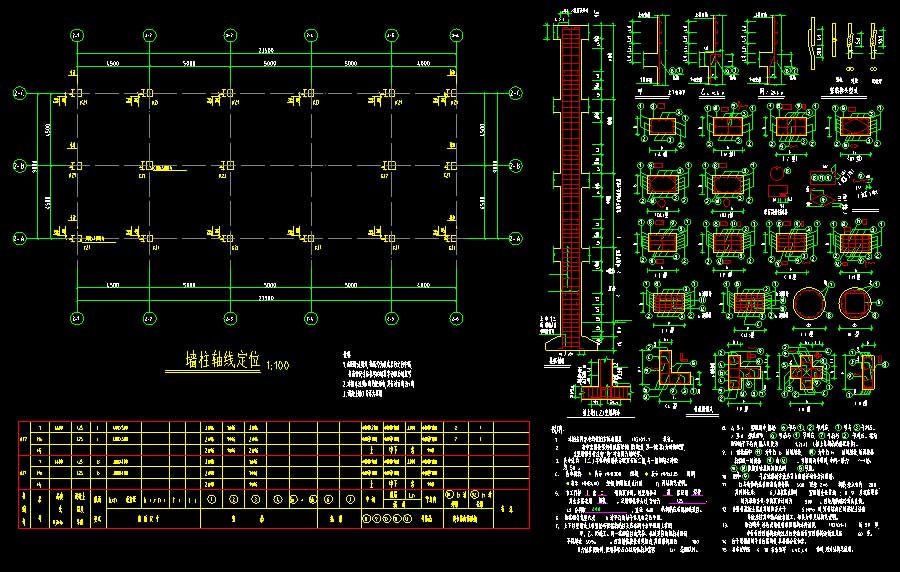

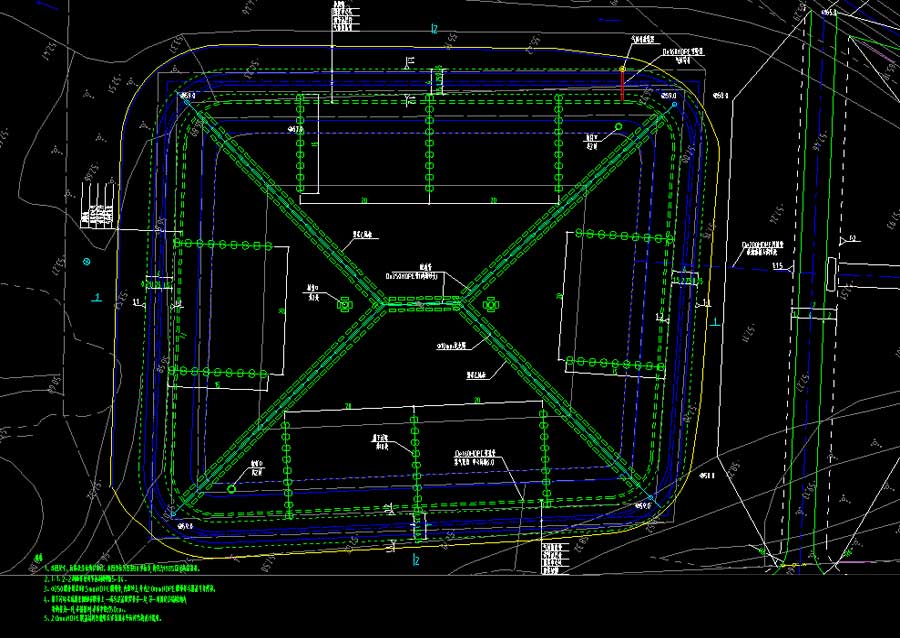

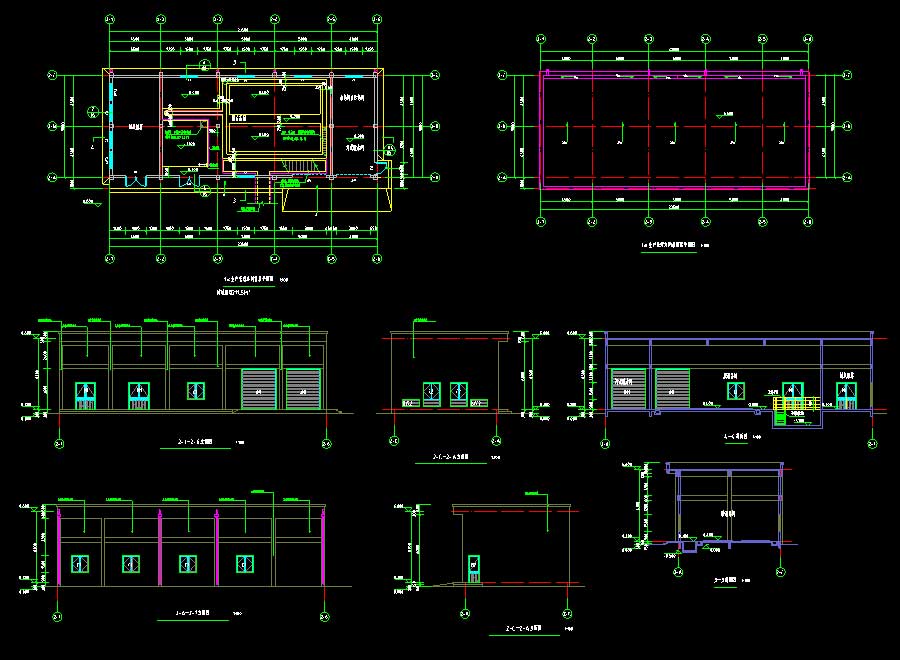

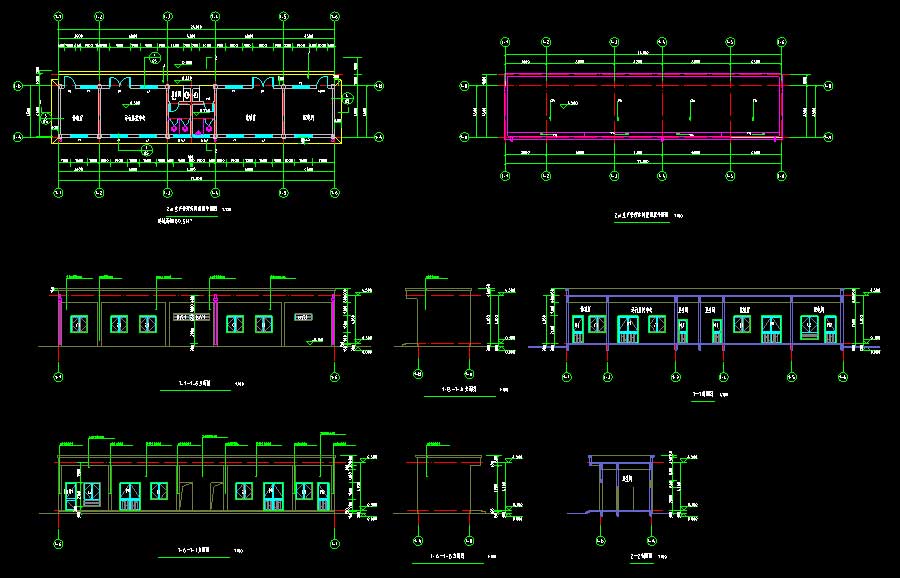

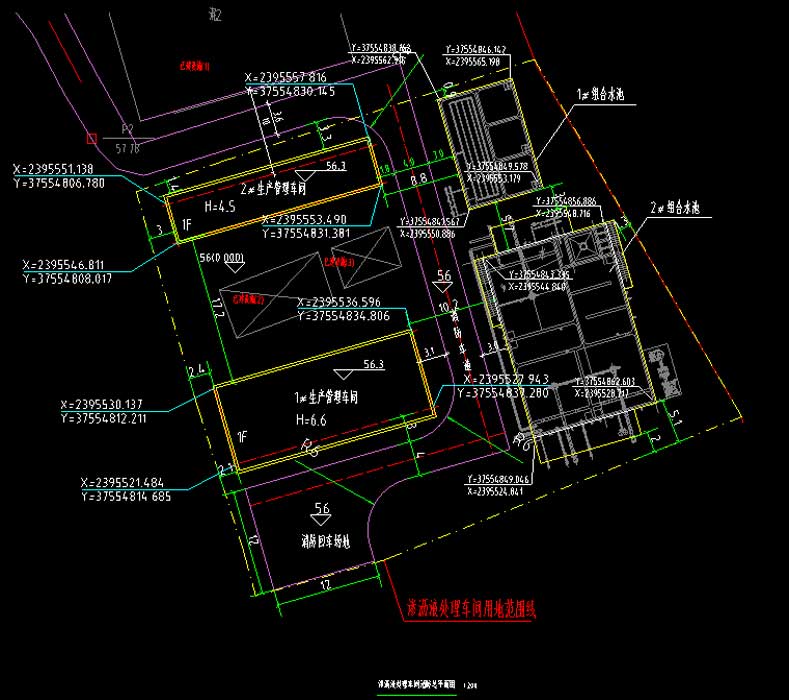

说明:某地生活垃圾卫生填埋场二期渗沥液处理车间多专业施工图,含有1、2#生产管理车间,1、2#组合水池,值班室、监控中心、化验室、配电间等。其中,1#生产管理车间建筑高度为6.6米,地上层数1层,建筑面积为211.5平方米;2#生产管理车间建筑高度为4.5米,地上层数1层,建筑面积为109.5平方米;1#组合水池构筑物高度为0.3米,占地面积为116.6平方米;2#组合水池构筑物高度为3.5米,占地面积为393.4平方米。图纸内容含:建筑说明,消防总平面图,平面图,立面图,剖面图,楼梯大样图,墙身大样,门窗大样,卫生间大样,组合池不锈钢防护栏杆大样;给排水说明,给排水平面图;结构说明,基础平面图,墙柱轴线定位,柱表,钢筋图,基础平面图;电气说明,配电系统图,照明平面图,配电平面图,防雷设计说明及大样图,基础接地及屋面防雷平面图;水平防渗、渗沥液及地下水收集工程设计总说明,中间平台及锚固沟标准断面图,管详图,沼气井结构图,地下水监测井结构图,中间覆盖及封场剖面图,填埋库区水平防渗系统布置图,厂区布置平面图,地下水与渗沥液导排详图,地表水排放系统布置图,库区水平防渗系统详图,底层沼气收集系统布置图,底层渗沥液收集系统布置图,工艺设计图,垃圾坝平面布置图等等。专业包括建筑、结构、给排水、电气、水工、环境。
建筑面积:211.5,109.5㎡地上层数:1,1层建筑高度:6.6,4.5m地下层数:高度类别:低层图纸深度:施工项目地址:广东省设计时间:2017建筑风格:现代效果图:无
