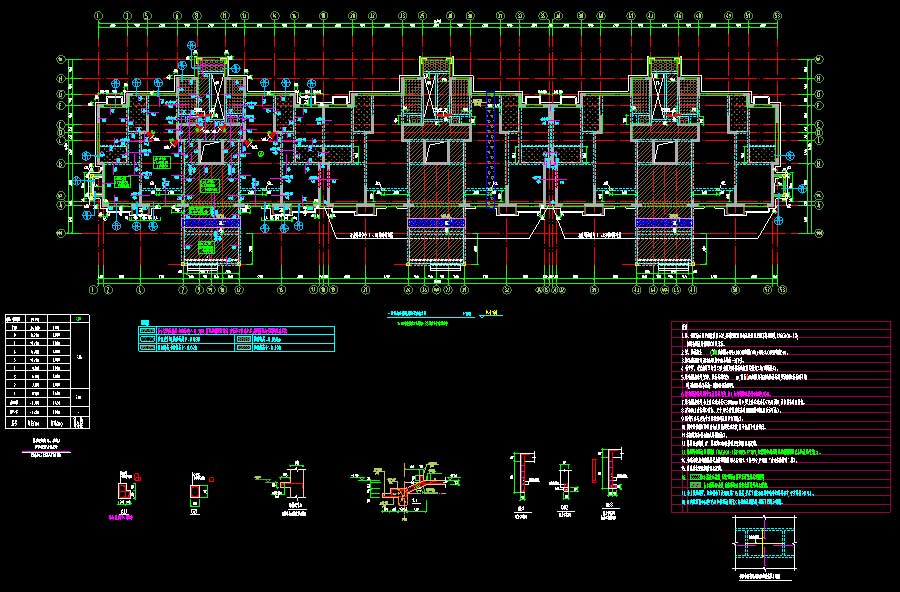

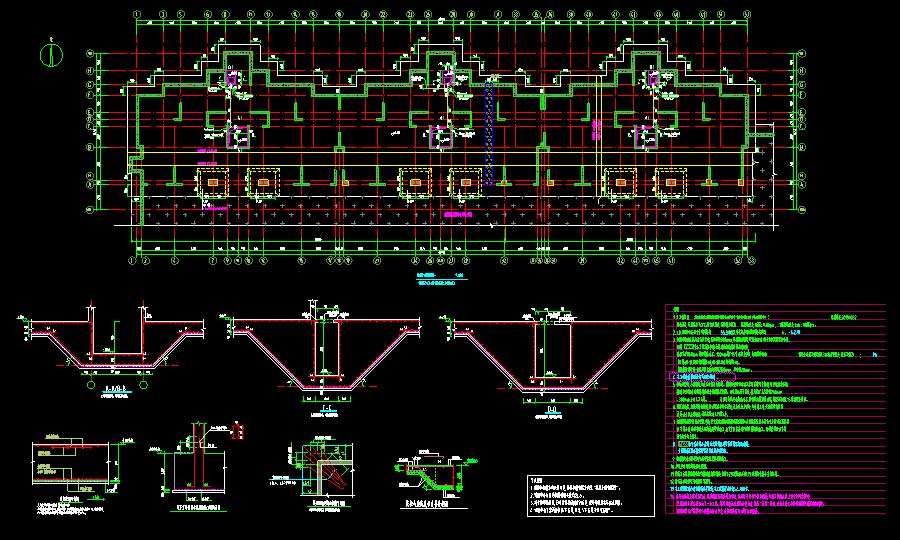

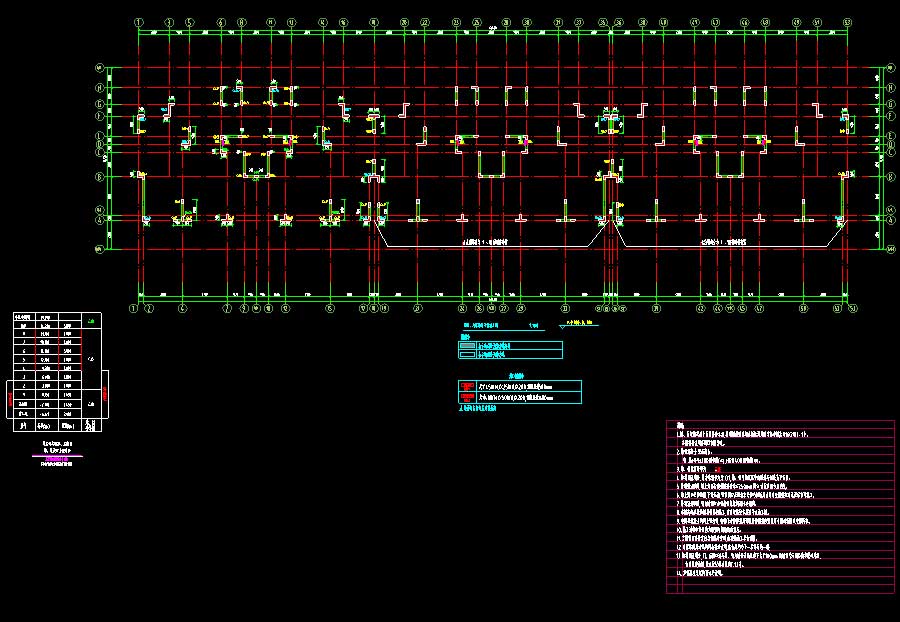

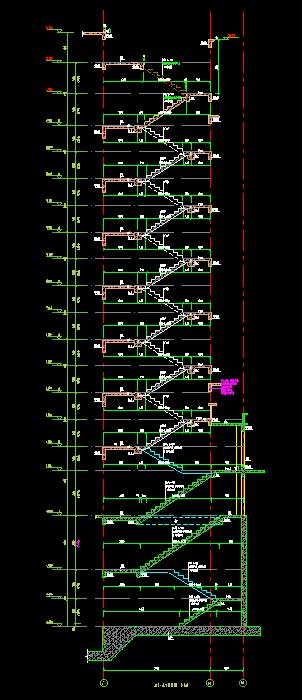

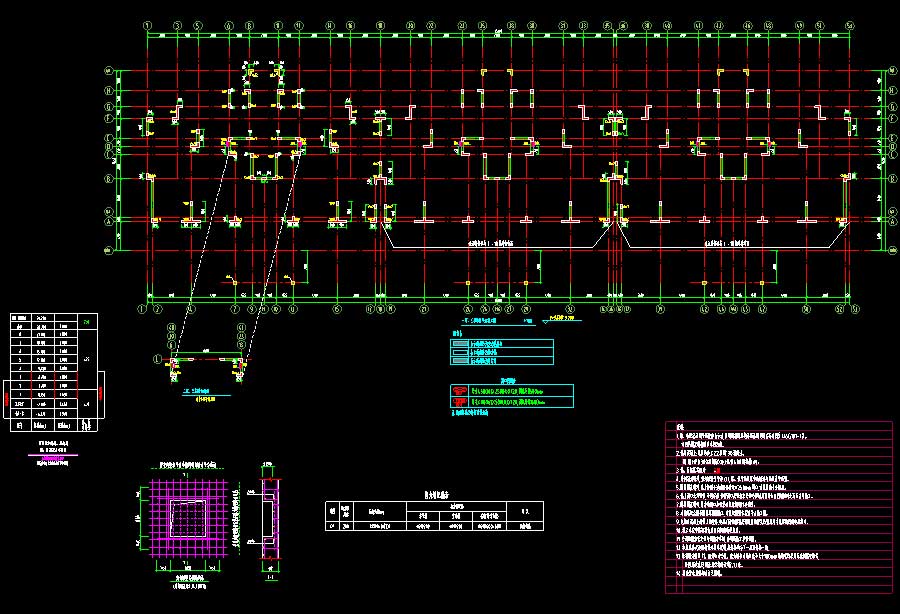

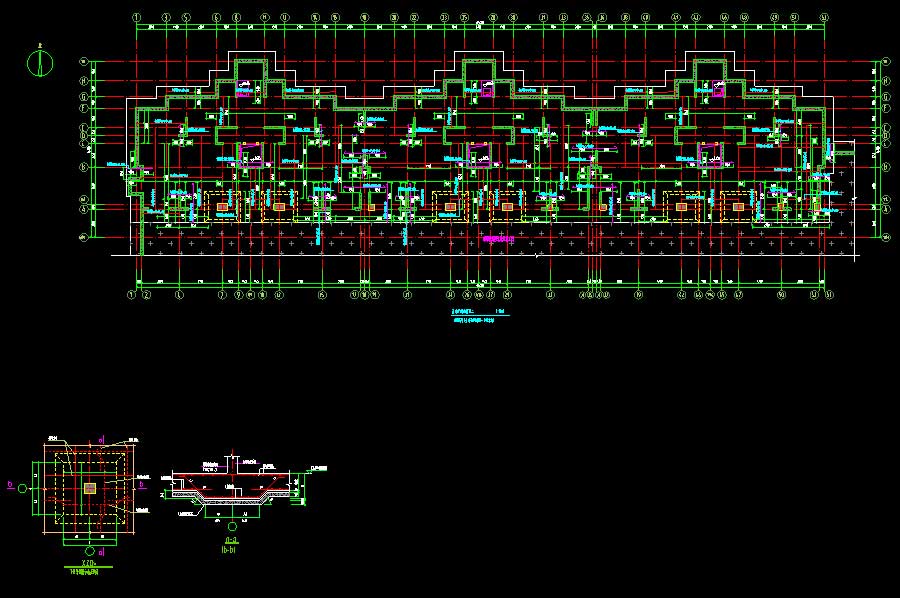

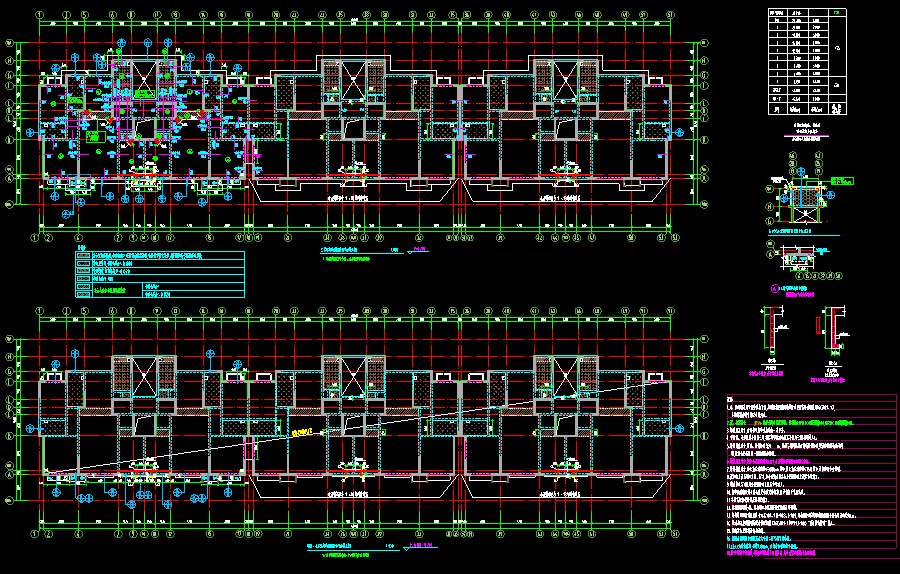

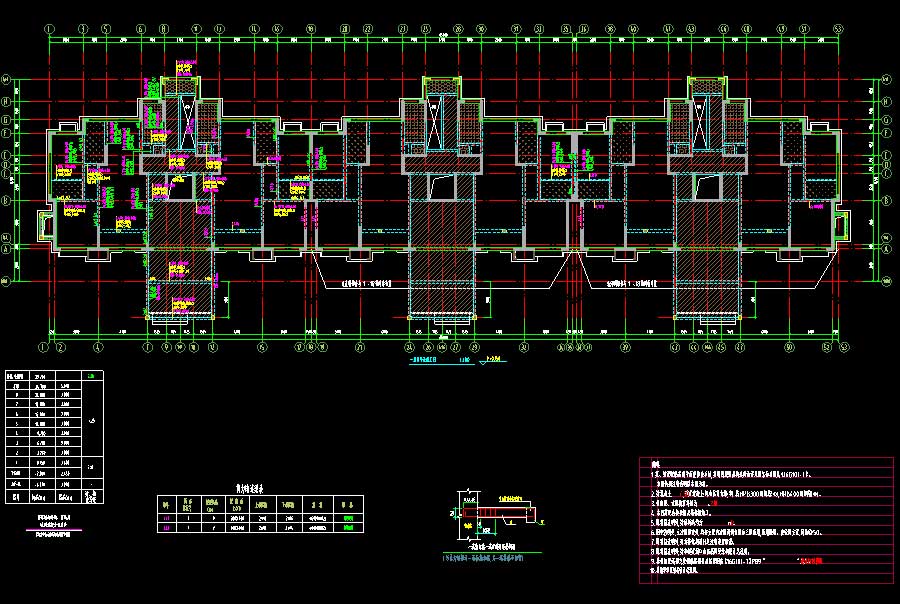

说明:某中高层住宅楼剪力墙结构施工图,抗震设防烈度为7度,主要结构形式为剪力墙结构,主楼高度为25.23米,地上层数8层,地下层数为1层(另外还有一层设备夹层),总建筑面积为6439.79平方米。无地库部分图纸。图纸内容含:结构说明,CFG桩平面布置图,基础平面布置图,墙柱平法施工图,墙柱详图,沉降观测点平面布置图,结构布置图及板平法施工图,梁平法施工图,设备夹层预留套管图,节点详图,楼梯详图。
结构类型:剪力墙基础类型:筏基抗震烈度:7度抗震风压:0.55kN/㎡雪压:0.5kN/㎡建筑面积:6439.79㎡建筑高度:25.23m地上层数:8层地下层数:1层高度类别:中高层图纸深度:施工项目地址:辽宁省设计时间:2019
