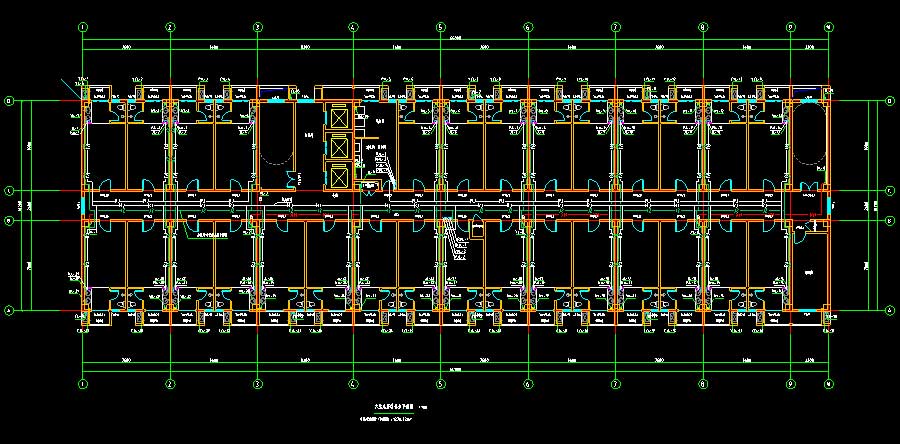

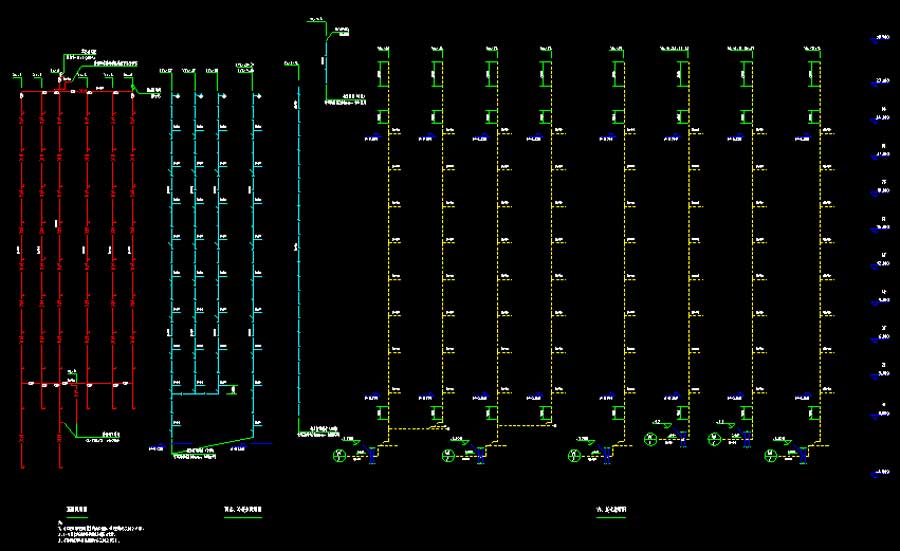

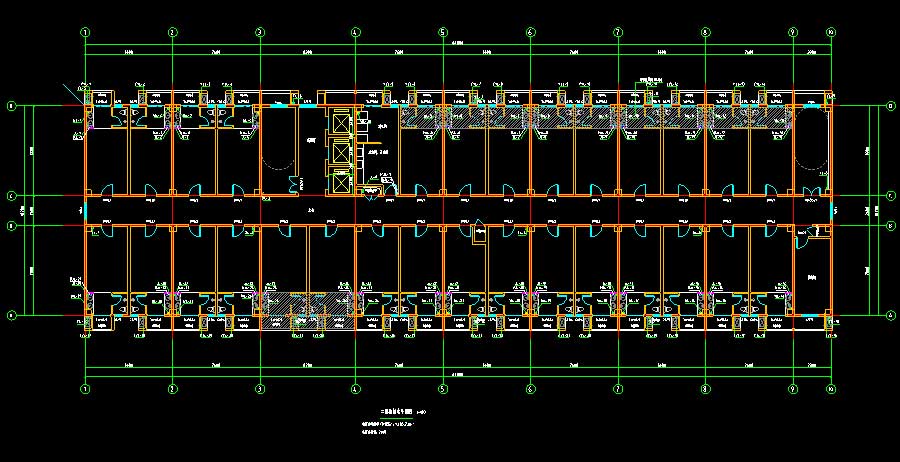

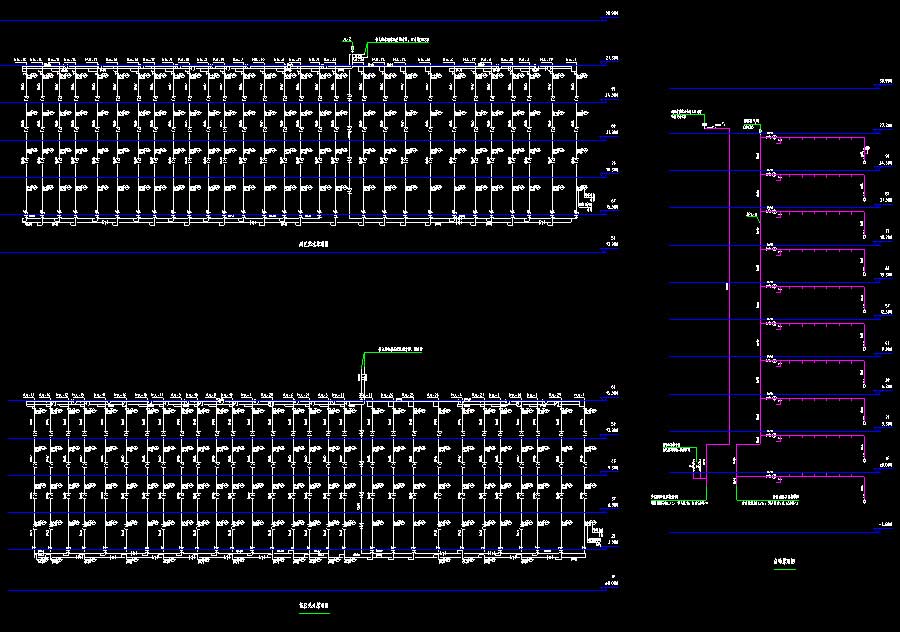

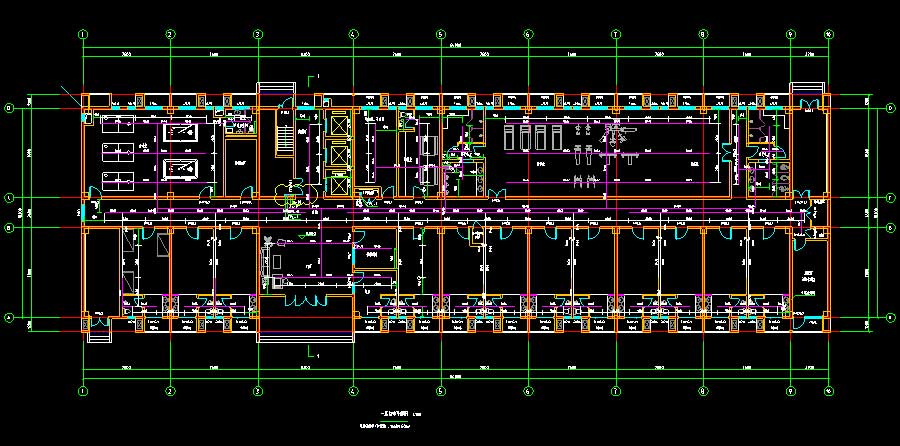

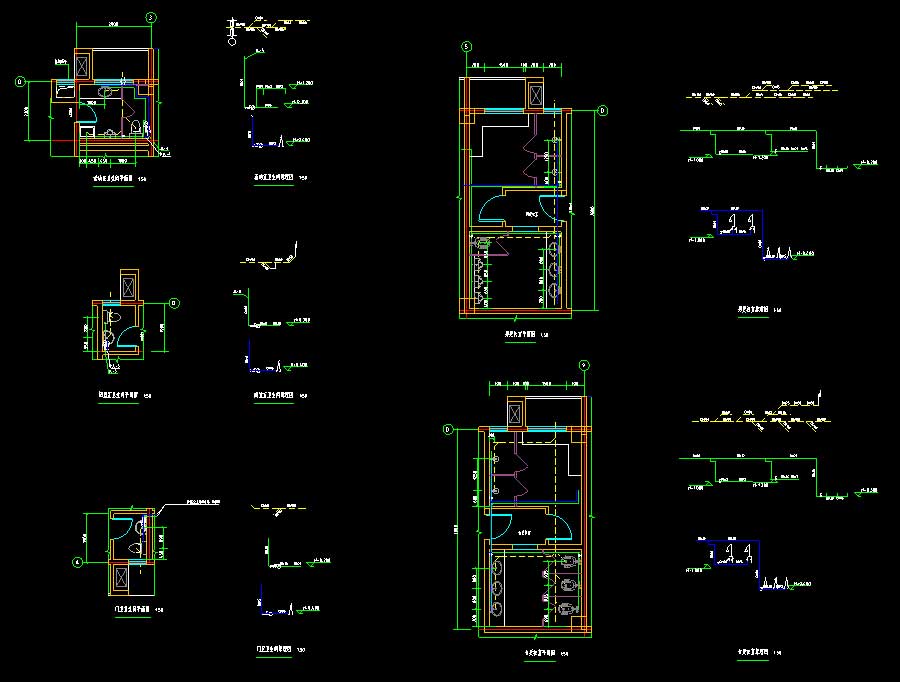

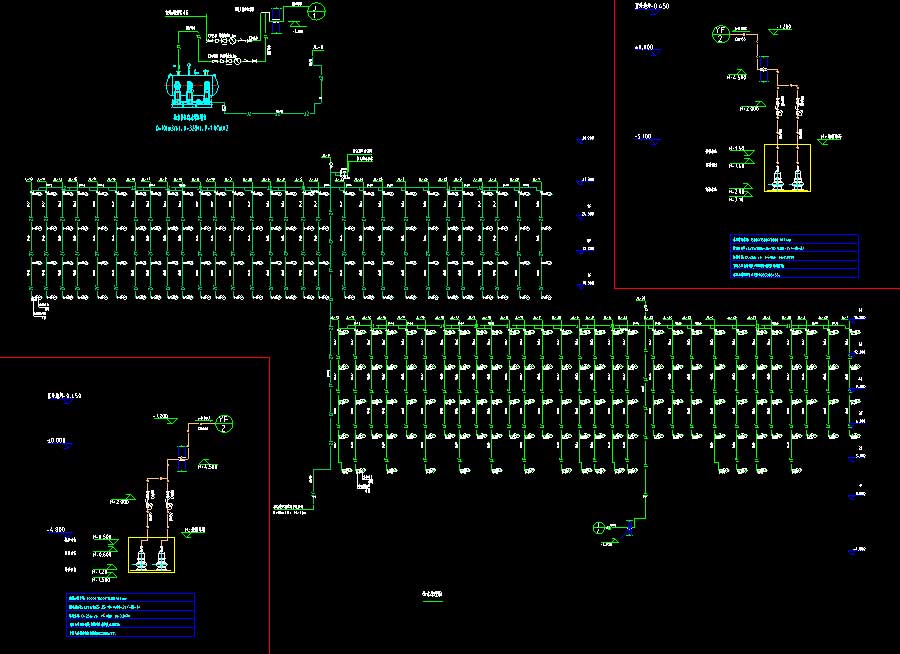

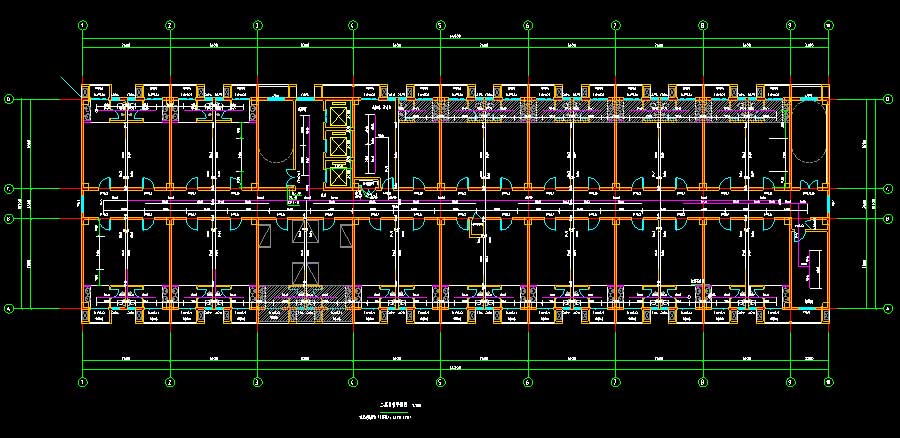

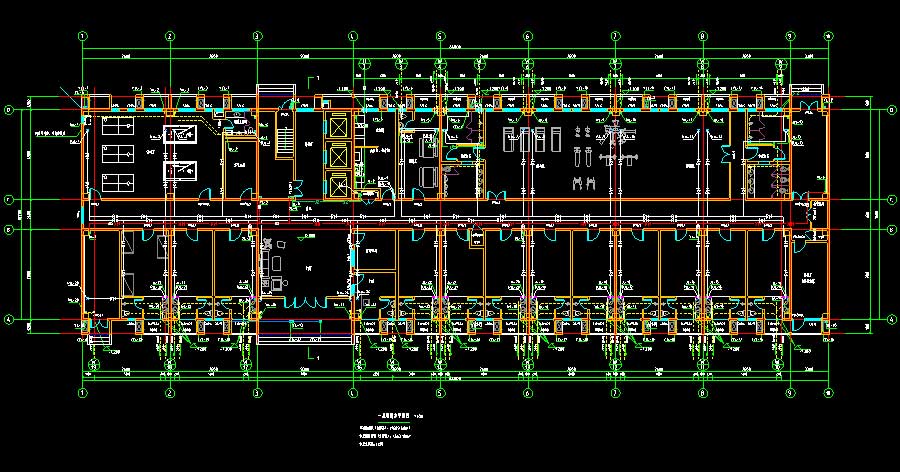

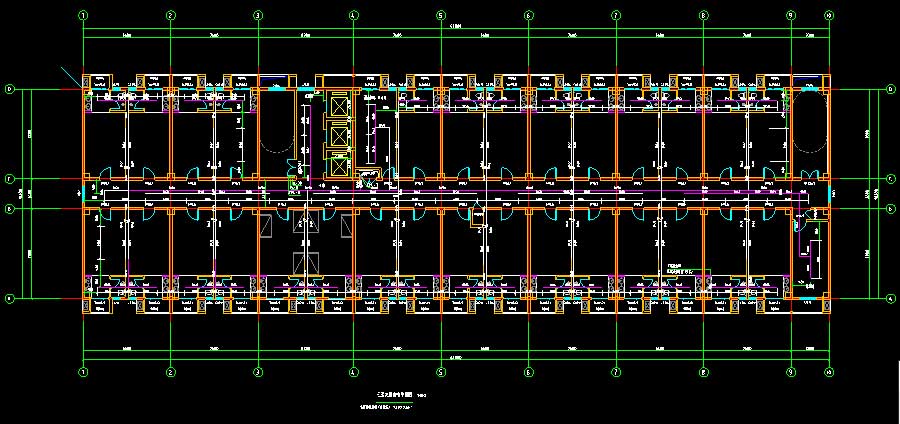

说明:某中高层公寓楼给排水施工图,抗震设防烈度为7度,建筑高度为28.05米,地上层数9层,局部2层,地下层数为1层,总建筑面积为13534.64平方米。设计范围:单体设计范围内(建筑红线)的生活给水、生活热水、排水系统(污废水)、屋面雨水系统、消火栓系统、自动喷水灭火系统、气体灭火系统和建筑灭火器配置。图纸内容含:给排水说明,给排水平面图,消防泵房、水池、水箱间大样,热水机房大样及太阳能原理图,卫生间大样图,给水原理图,集水坑原理图,消防、雨水、冷凝水原理图,污废水原理图,热水原理图,自喷原理图,自喷平面图。
消防设计:室内消火栓系统,喷淋系统生活供水设计:排水设计 :污水系统,废水系统,雨水系统生产供水设计:排水技术:重力排水供水方式 :市政直供跟无负压供水体制:室外消火栓水量:20L/S室外消火栓水量:30L/S建筑面积:13534.64㎡建筑高度:28.05m地上层数:9层地下层数:1层高度类别:中高层图纸深度:施工项目地址:设计时间:2017
