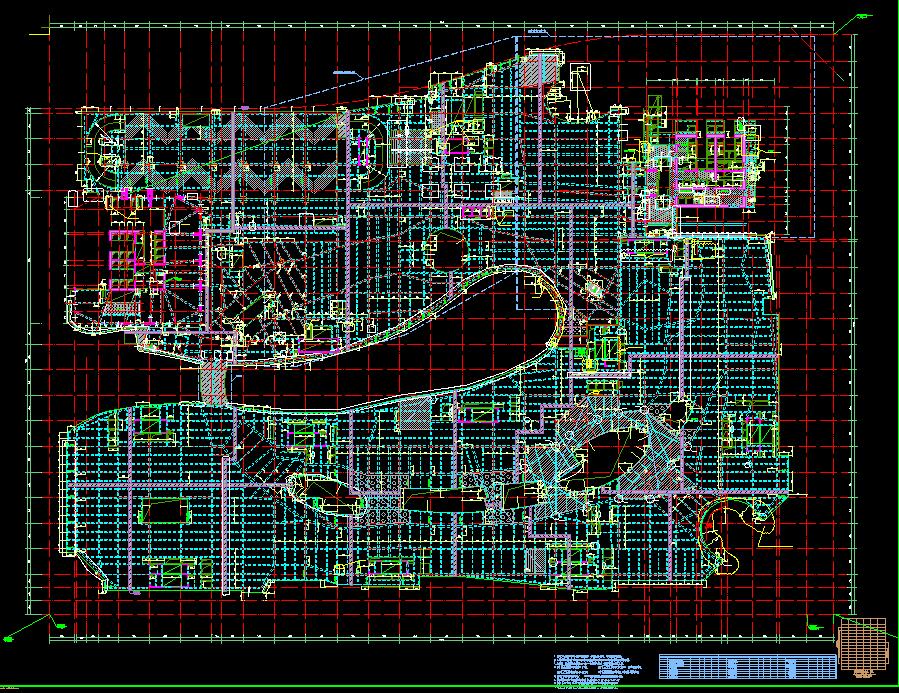

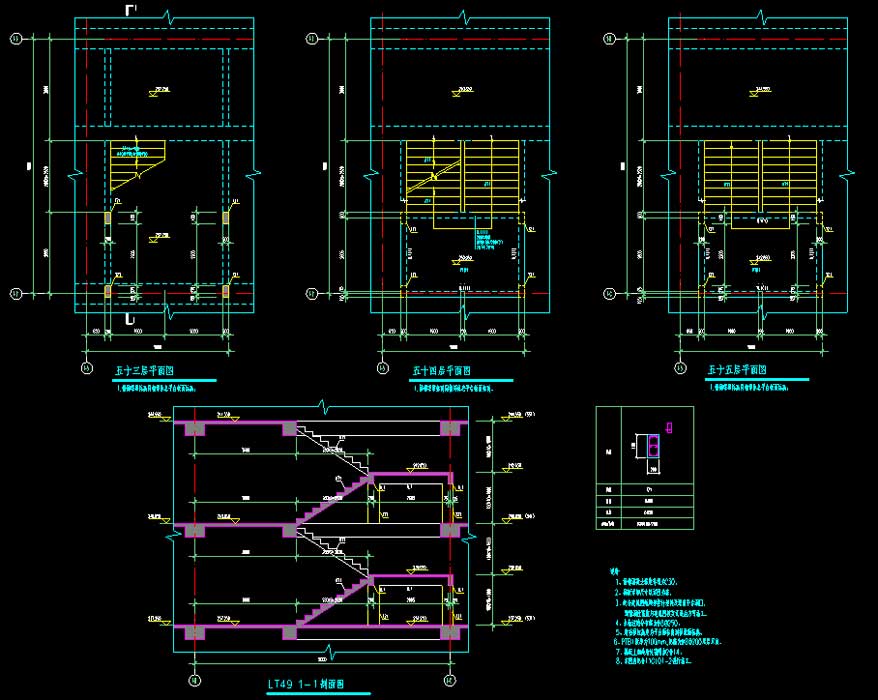

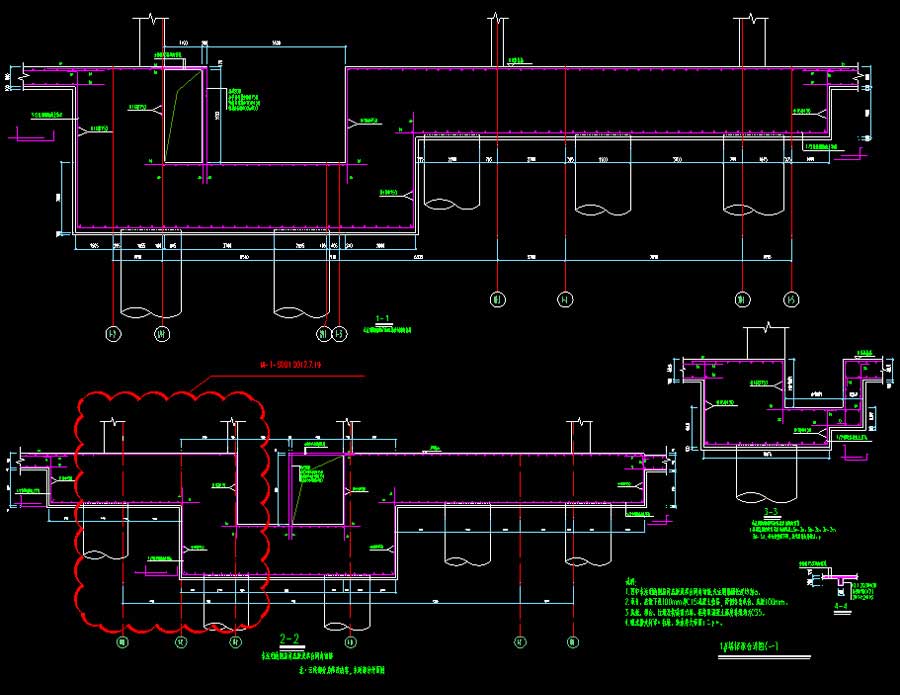

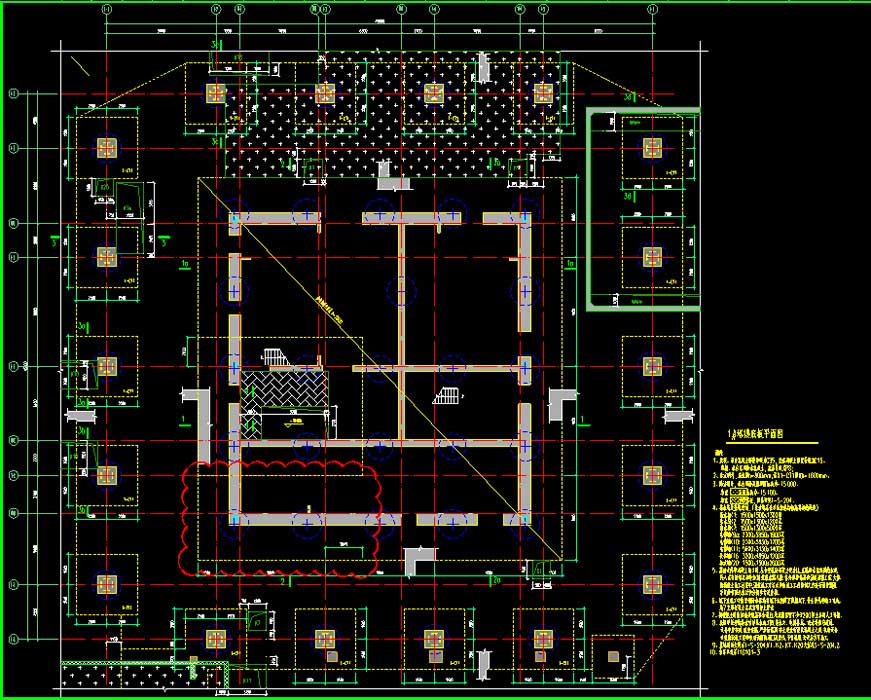

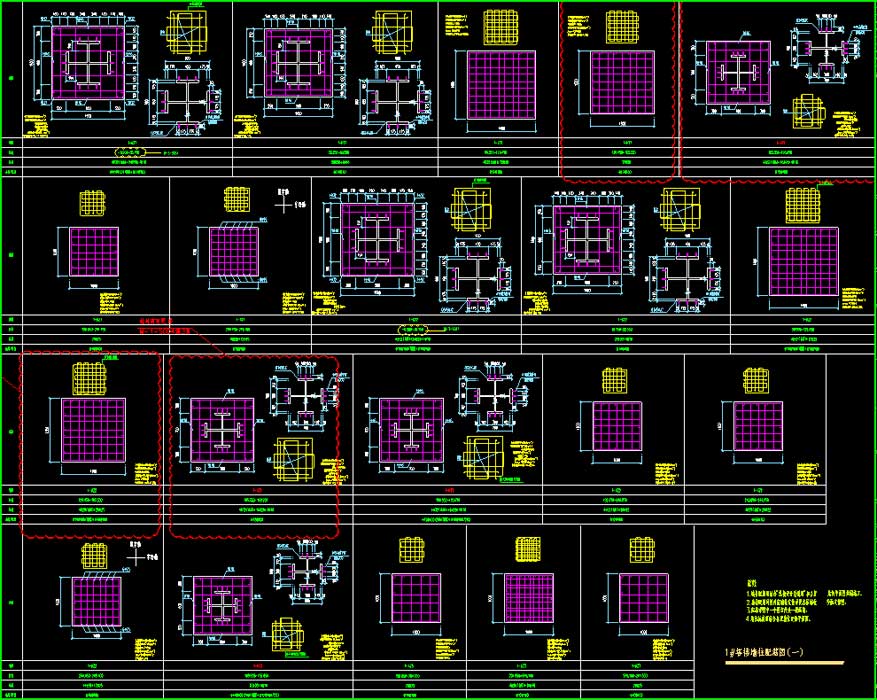

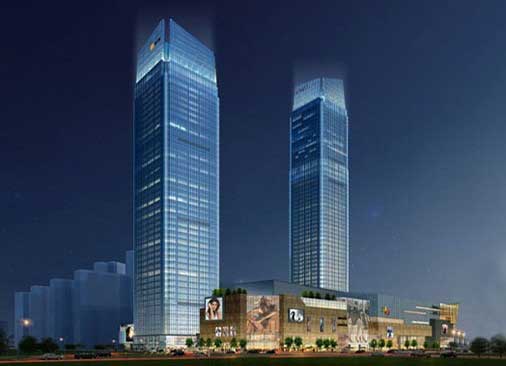

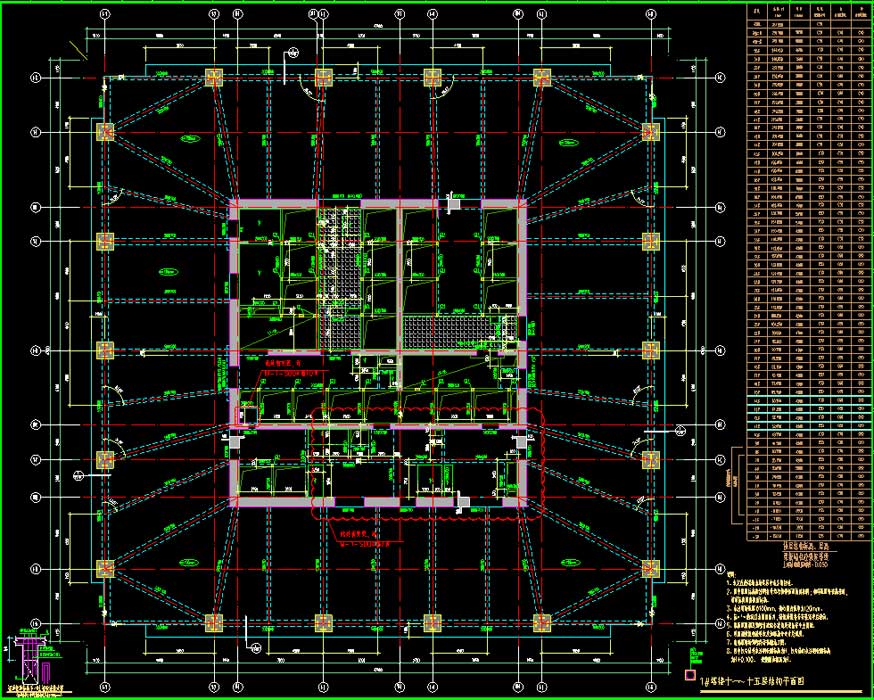

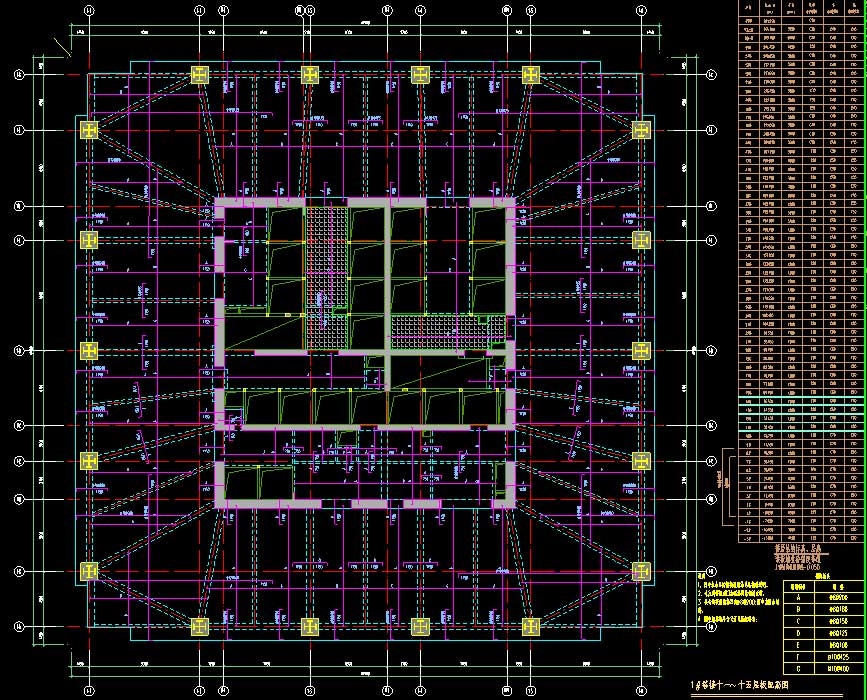

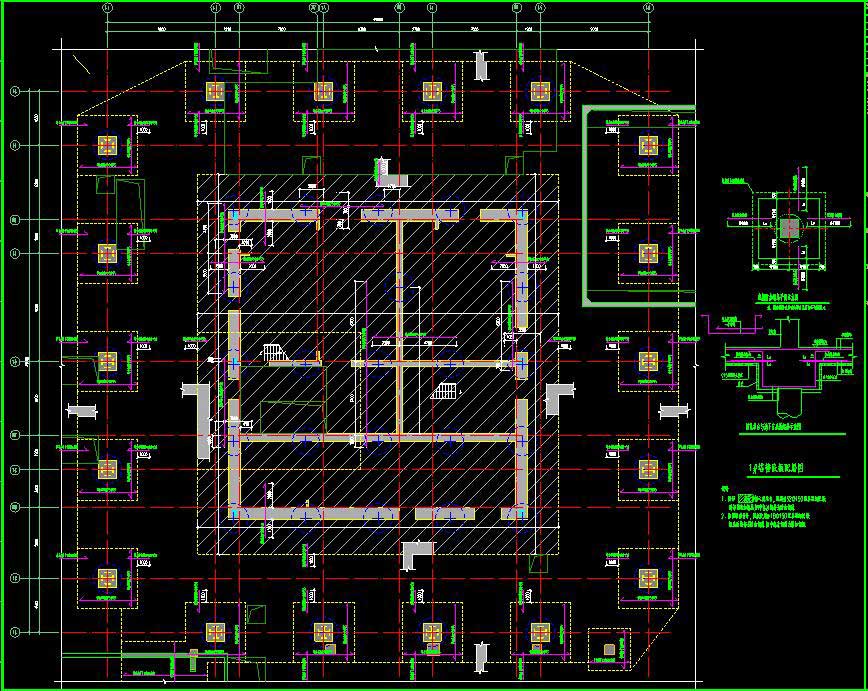

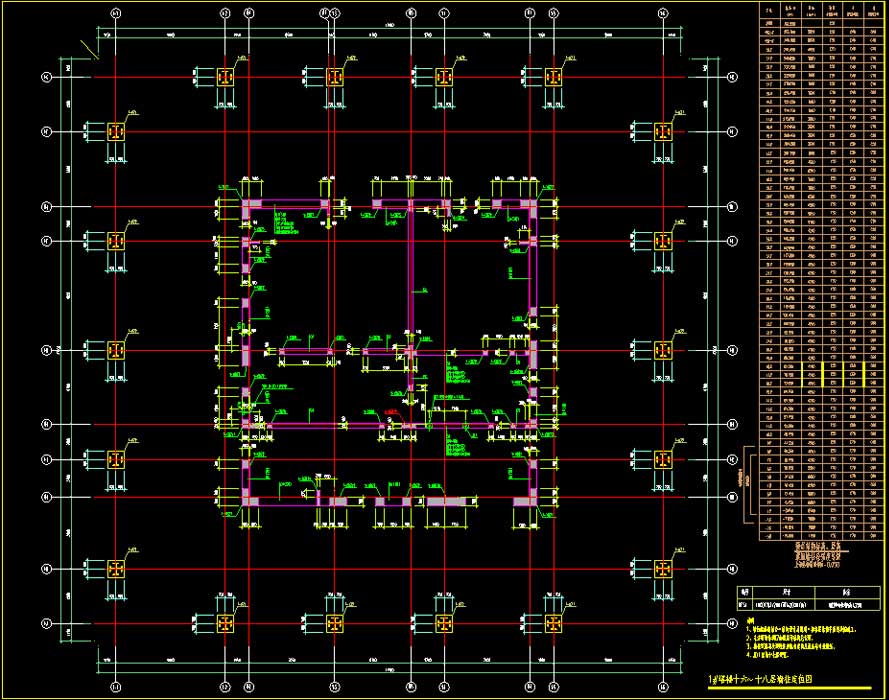

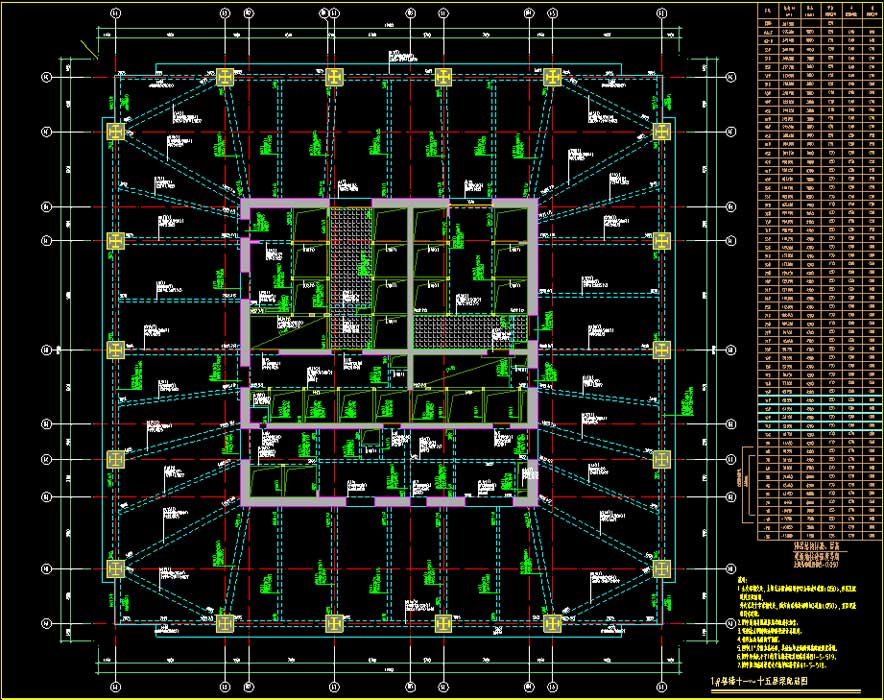

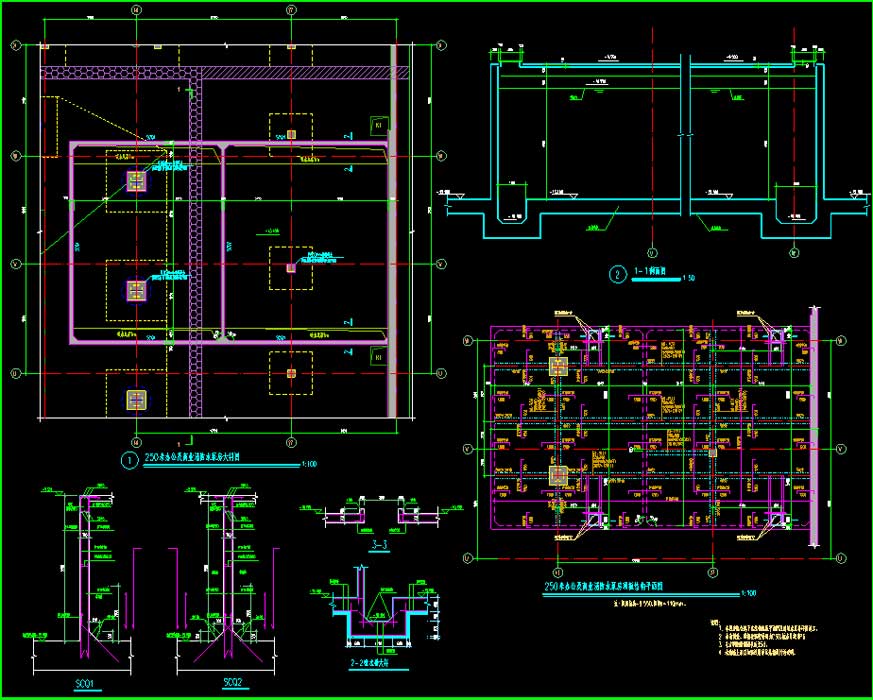

说明:某56层和44层框架核心筒结构商业办公楼结构施工图,一栋东塔楼(1号楼)、一栋西塔楼(2号楼)。 1号塔楼采用框架核心筒结构,总高度249.1米,地上56层,建筑面积126352.9平方米;2号塔楼采用框架核心筒结构,总高度179.9米,地上44层,建筑面积85268.3平方米;商业裙房采用框架剪力墙结构,总高度30.7米,地上6层,扩大地下室共三层,长278米,宽206米,埋深约15.0米,基础为基础:筏基/锚杆/人工挖孔桩,基础设计等级为甲级,地下三层和二层为人防地下室,平时为车库。建筑功能:办公、商业、宾馆、酒店、娱乐。地下室功能:车库、商业。图纸包括:钢筋混凝土结构说明、钢结构说明、人工挖孔桩说明、人防工程结构说明、宽扁梁通用节点详图、桩位图、底板平面图、底板配筋图、承台详图、墙柱定位图、墙柱配筋图、结构平面图、梁,板配筋图、楼梯详图、节点详图、柱墩,集水井大样图、柱脚大样详图、消防水池结构详图、墙柱配筋大样图等等。
