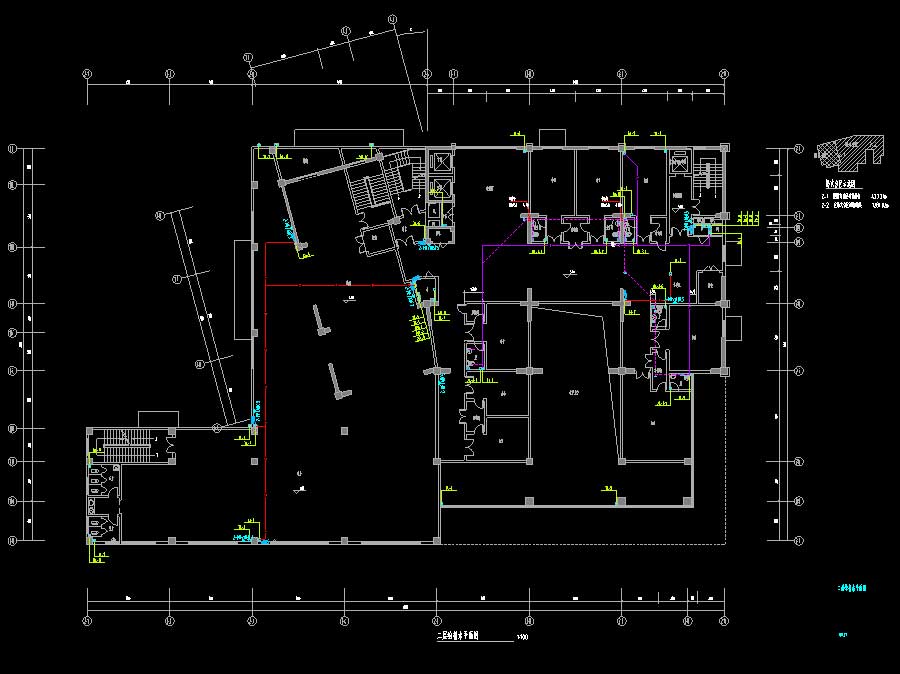

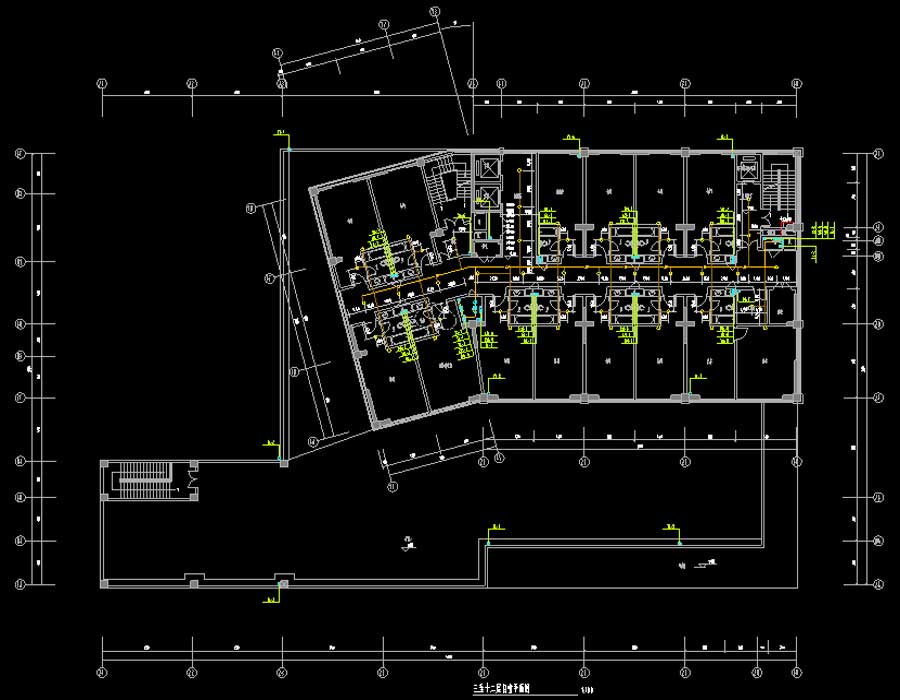

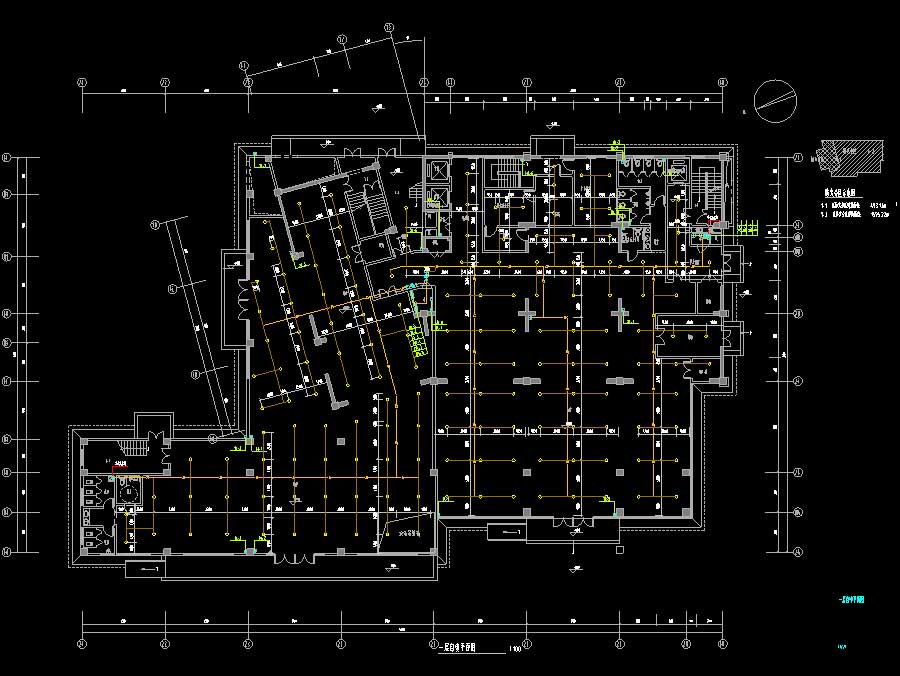

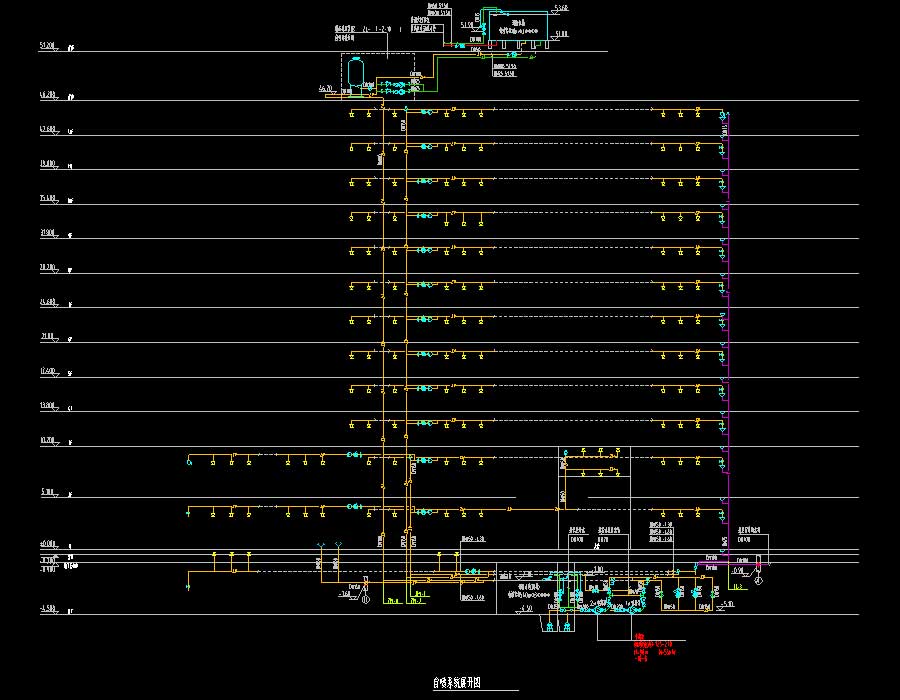

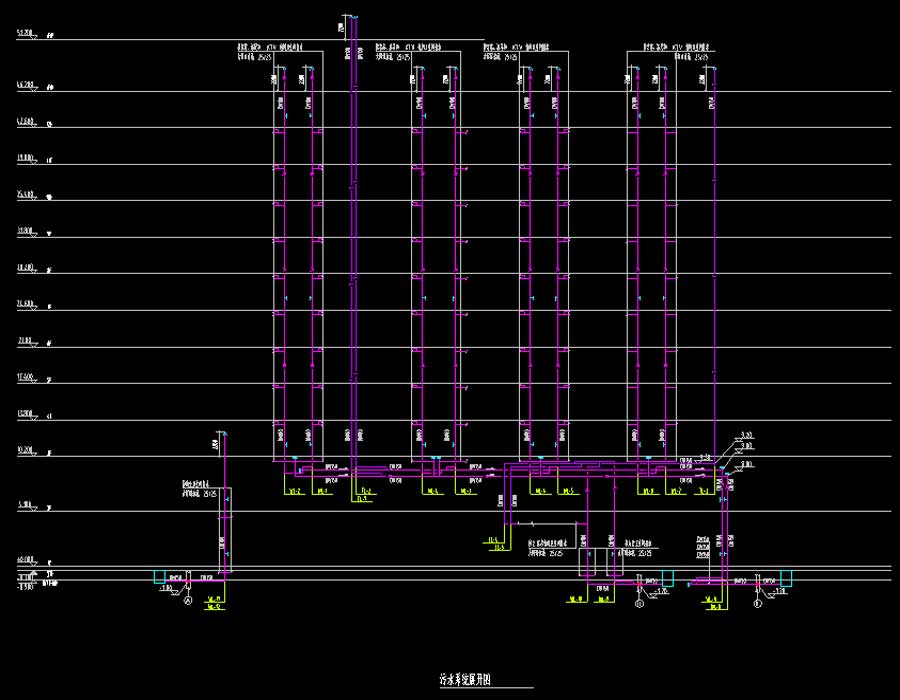

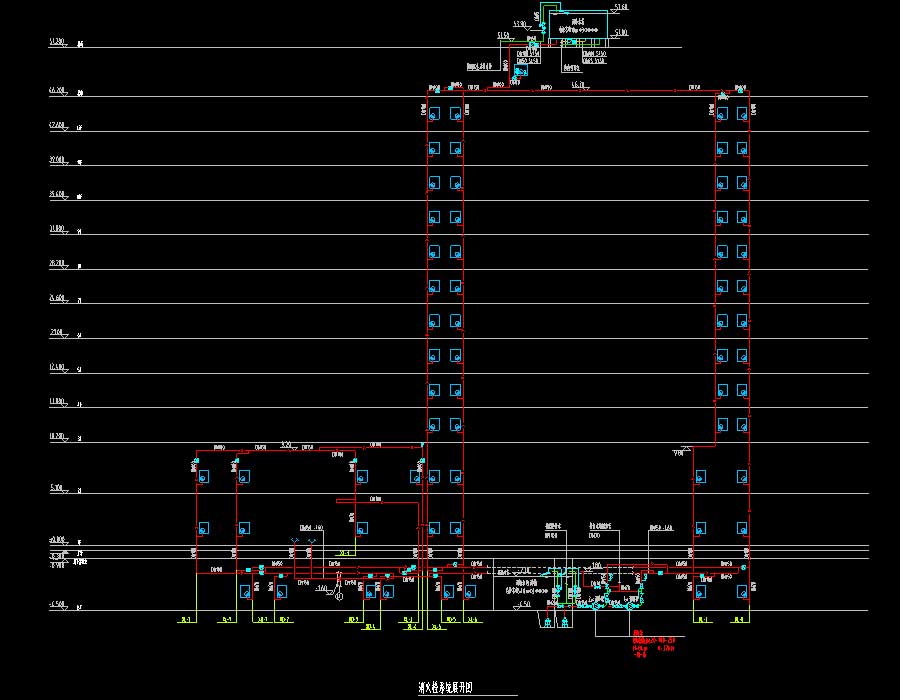

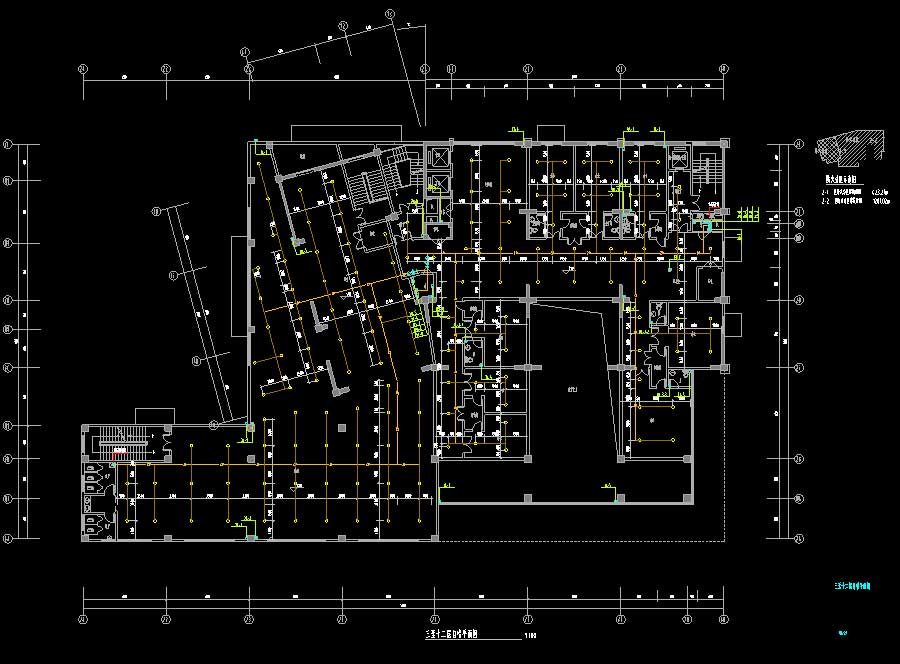

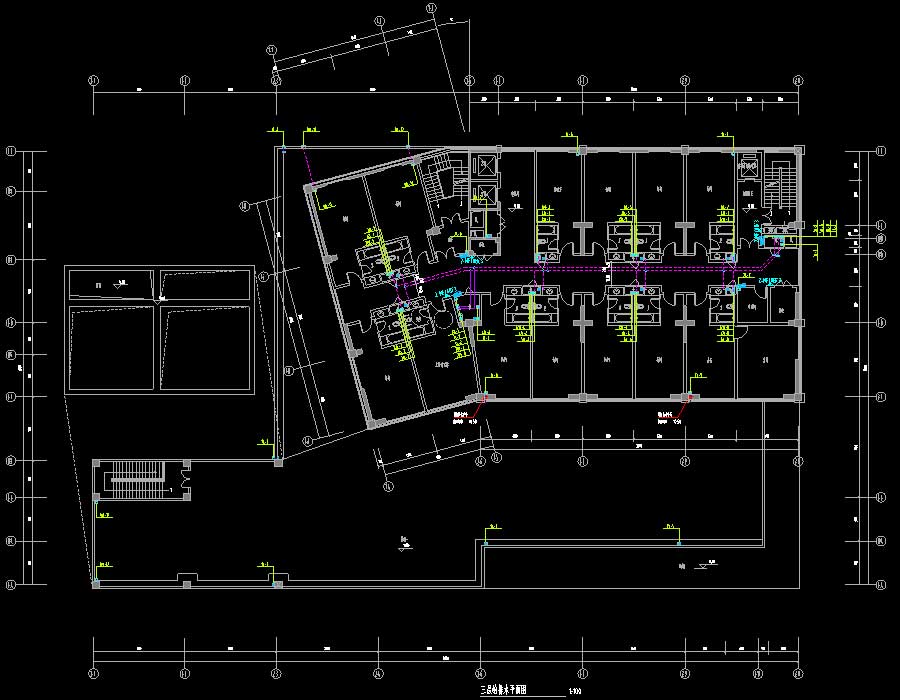

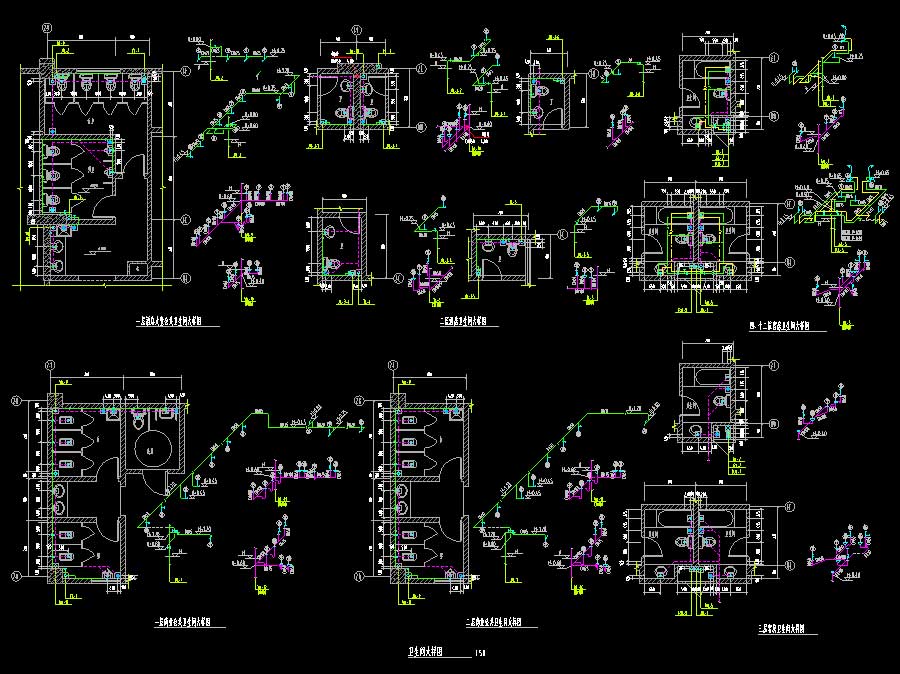

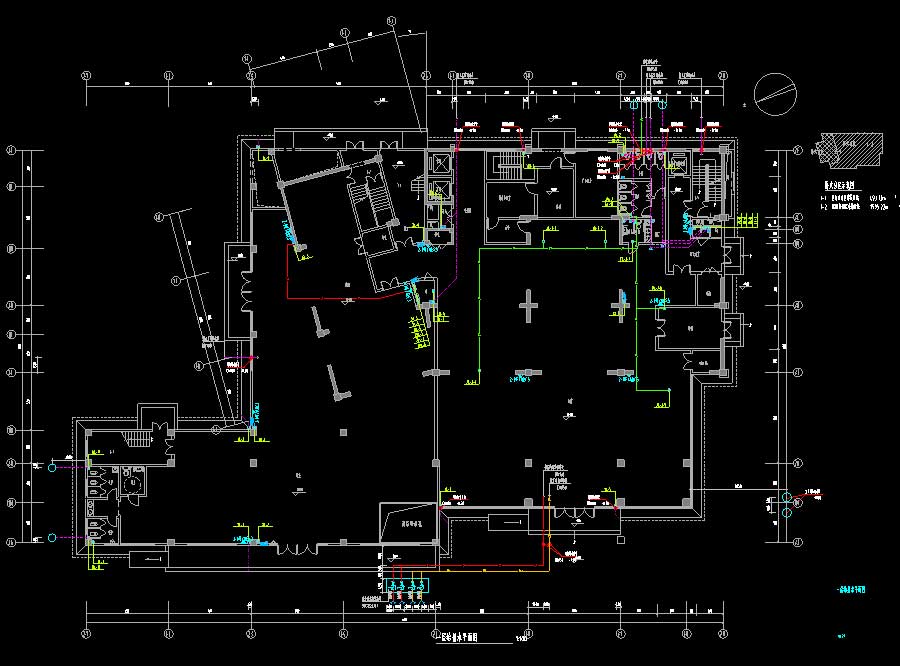

说明:某高层酒店给排水施工图,本工程地下1层、地上12层,地下1层为设备间和库房,地上1层为酒店大堂,2层为餐厅,3-12层为酒店客房,群楼配套有2层商业,建筑高度为46.2米。设计范围:本子项室内的给水系统、消火栓系统、自动喷水灭火系统、污水排水系统、雨水排水系统,以及建筑灭火器配置。无地库部分图纸。图纸内容含:设计说明,生活给水系统展开图,消火栓系统展开图,自喷系统展开图,污水系统展开图,雨废水系统展开图,给排水平面图,自喷平面图,消防及生活泵房大样图,屋顶消防水箱大样图,卫生间大样图。
消防设计:室外消火栓系统,室内消火栓系统,喷淋系统生活供水设计:排水设计 :污水系统,废水系统,雨水系统生产供水设计:排水技术:重力排水供水方式 :供水体制:室外消火栓水量:20L/S室外消火栓水量:20L/S建筑面积:2000㎡建筑高度:46.2m地上层数:12层地下层数:1层高度类别:高层图纸深度:施工项目地址:四川省设计时间:2018
