建标库图纸模型 > 给水排水 > 市政 > 某轨道交通11号线(新通大道站)给排水施工图1509510427
<< 返回列表
某轨道交通11号线(新通大道站)给排水施工图1509510427文件大小:172.83M图纸张数:45张推荐人:疯言疯语所属分类:给水排水
分 享
下  载
消防设计:生活供水设计:排水设计 :污水系统,废水系统,雨水系统生产供水设计:排水技术:供水分区 :供水方式 :供水体制:室外消火栓水量:室外消火栓水量:建筑面积:建筑高度:地上层数:地下层数:高度类别:图纸深度:施工项目地址:四川省设计时间:2019

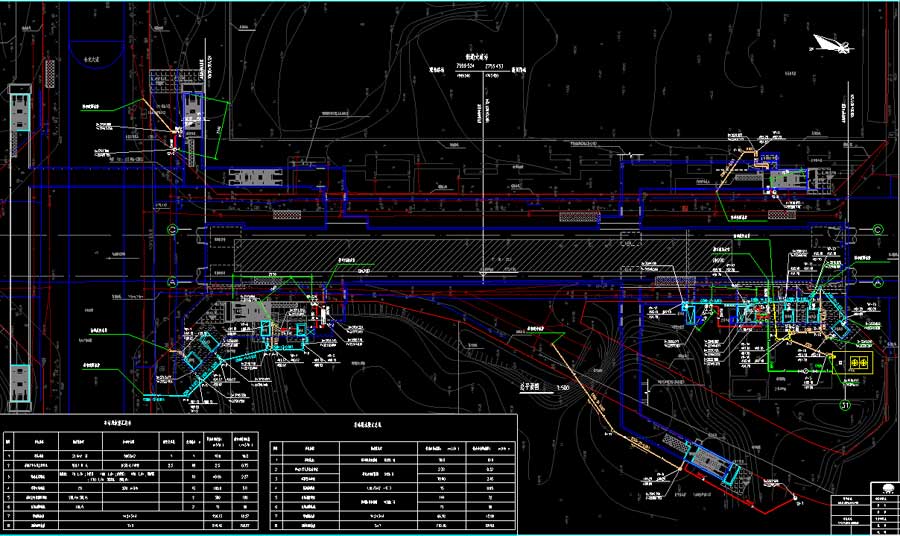

说明:某轨道交通11号线一期—新通大道站(原会龙大道站)工程,车站为地下局部3层岛式站台车站,有效站台中心里程为YDK50 665.124,车站起终点里程为YDK50 561.324~YDK50 801.524,车站全长240米,标准段宽度21.1米,岛式站台宽为12米。2号风亭处设置一座消防泵及消防水池,水池有效容积144立方米。车站共设4个出入口,车站两端设有2组共8个风亭。车站站厅层一处设有工作人员卫生间,站厅层一处设有公共卫生间,并合用设置污水泵房,站台层大小里程端处各设有1座主废水泵房。设计范围包括车站及车站小里程整个区间、车站大里程端半个区间(YDK49 855.592~新通大道站~YDK51 035.926)的给水系统、排水系统、消火栓系统、灭火器配置等设计及相关专的接口配合。包含目录:设计施工说明、主要设备表、室外给排水消防总平面图、负一层,站厅层,站台层,站台板下层给排水及消防平面图、消防给水系统图、1号风井及A出入口给排水平面图、A出入口给排水1-1剖面图、1号风亭给排水2-2剖面图、2号风井给排水平面图、2号风亭给排水1-1剖面图、B号出入口给排水及消防平面图、卫生间排风井排水大样图、B出入口给排水1-1剖面图、C号出入口给排水及消防平面图、C出入口给排水1-1剖面图、D号出入口给排水及消防平面图、D出入口给排水1-1剖面图、消防泵房给排水大样图、卫生间给水大样图、卫生间、污水泵房排水大样图、车站小里程端废水泵房大样图、车站大里程端废水泵房大样图、横剖面图、区间消防、排水总平面图、区间联络通道废水泵房大样图、冲洗栓箱大样图、消防器材箱大样图、区间管道固定支架安装图、区间道布置安装断面图、地下车站公共区排水地漏安装大样示意图、室外压力排水井、地下车站(岛式站台)轨道侧沟排水接入集水池示意图、给排水过轨管线预埋安装示意图
