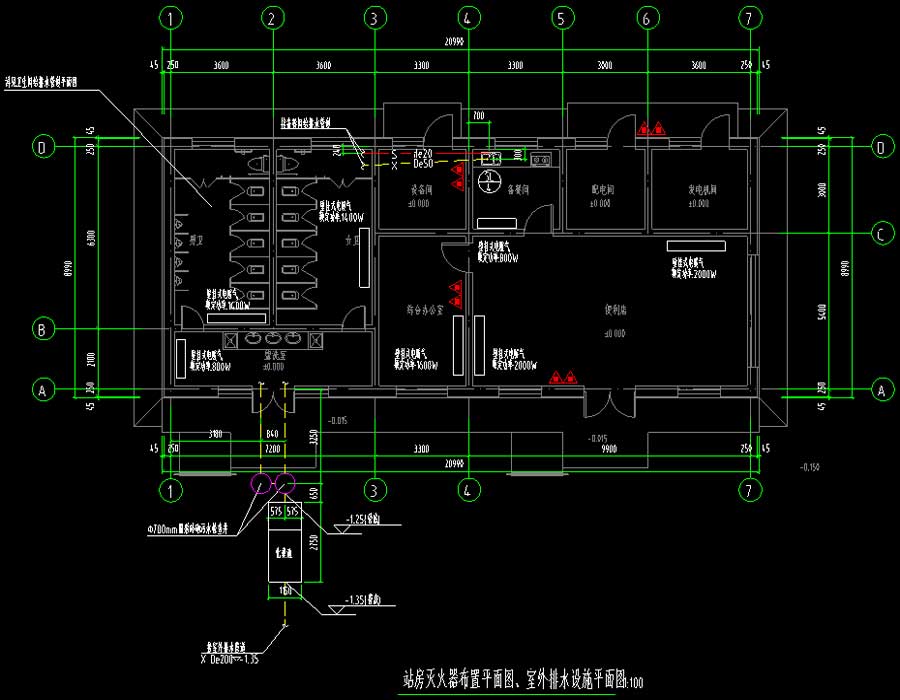

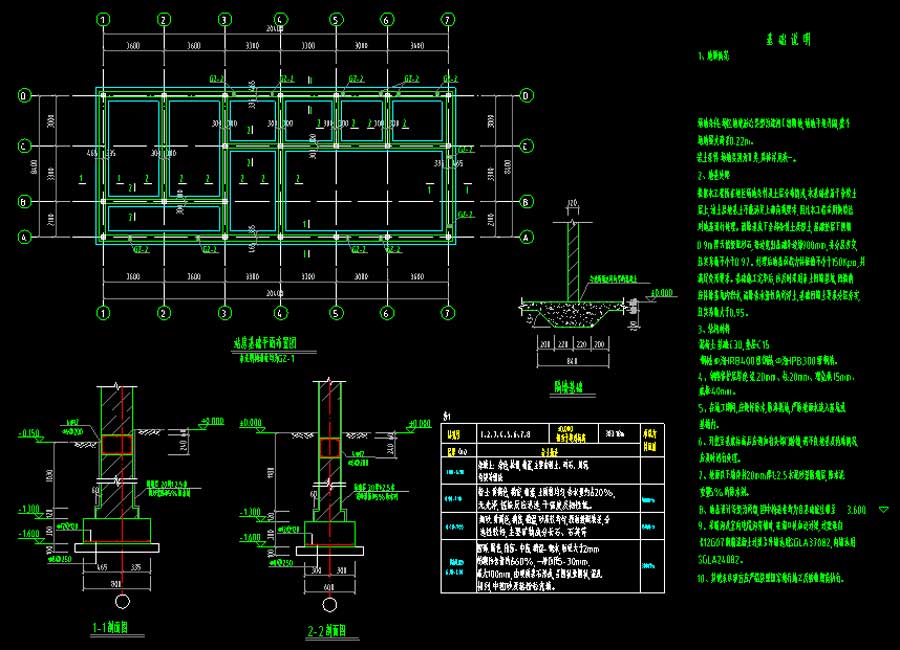

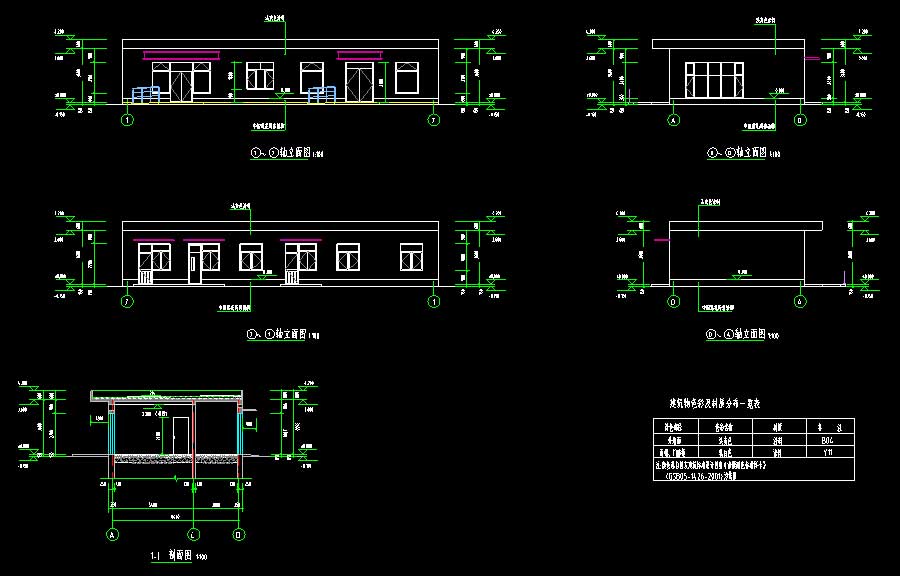

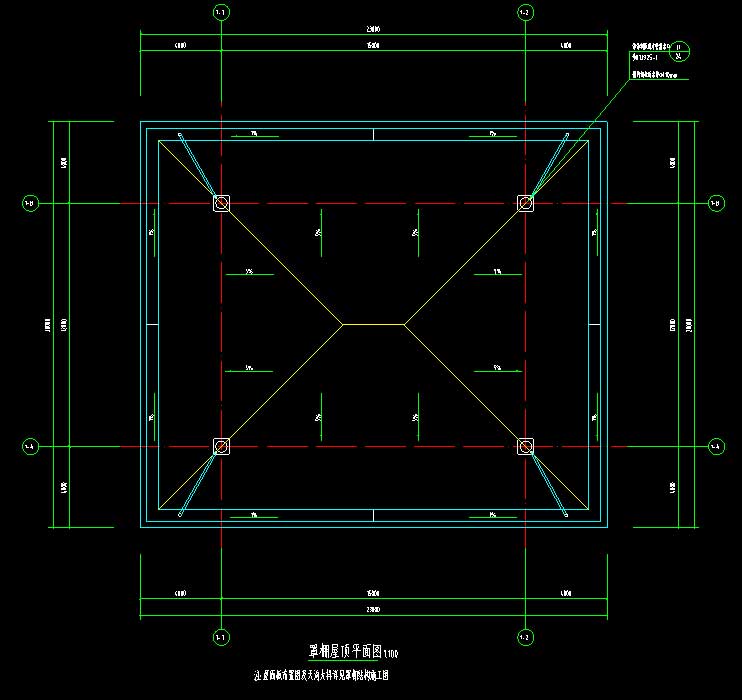

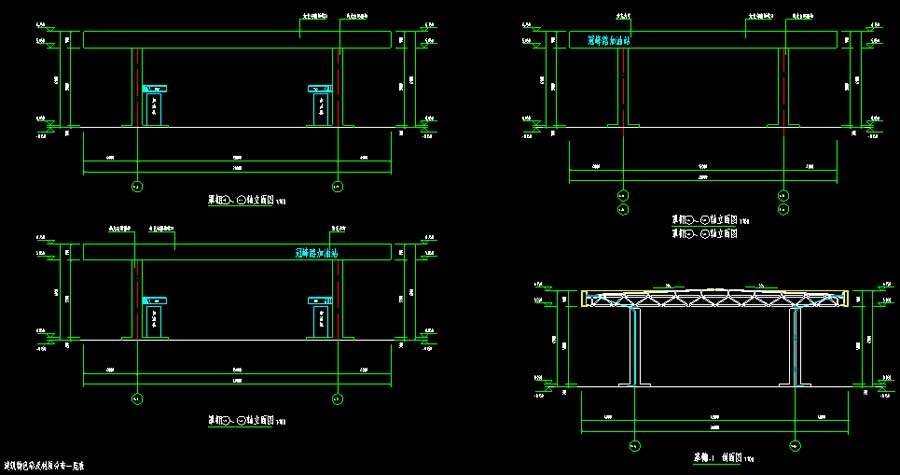

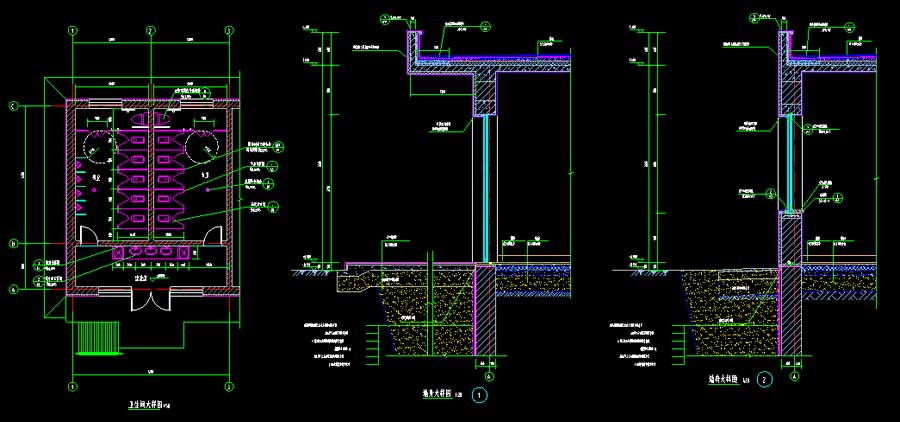

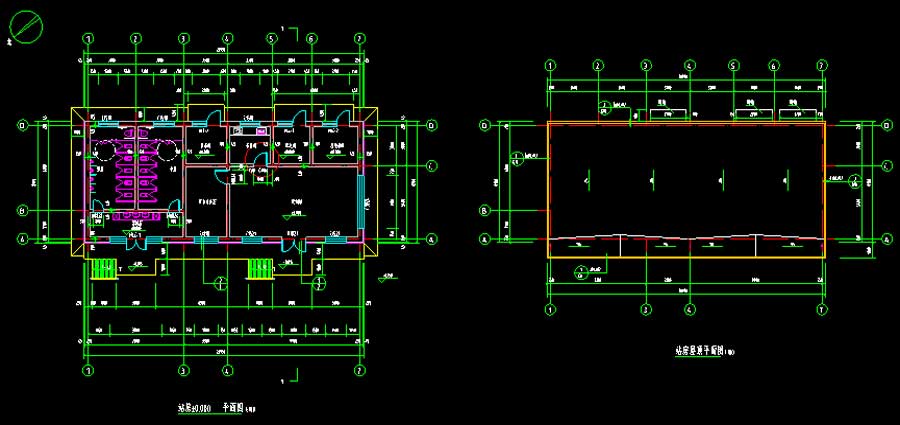

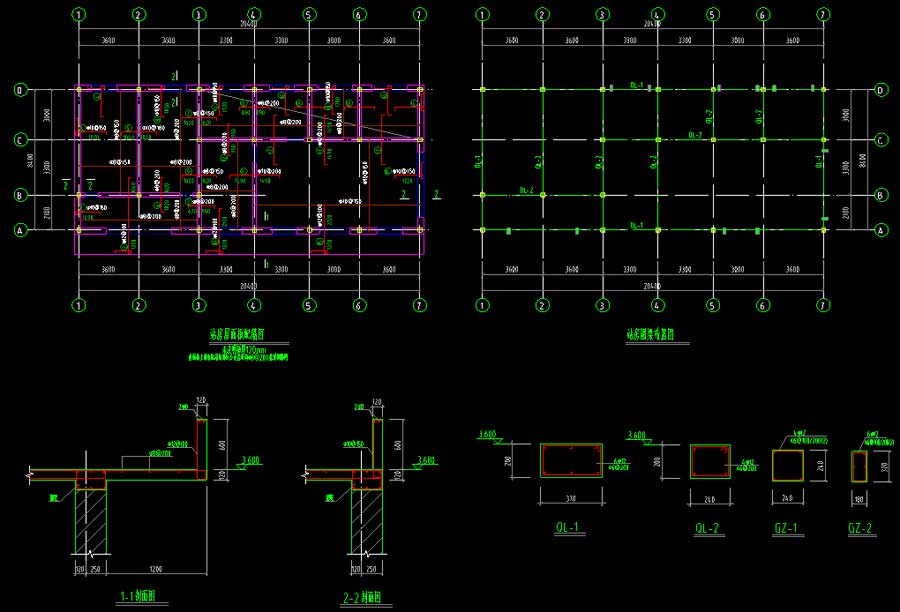

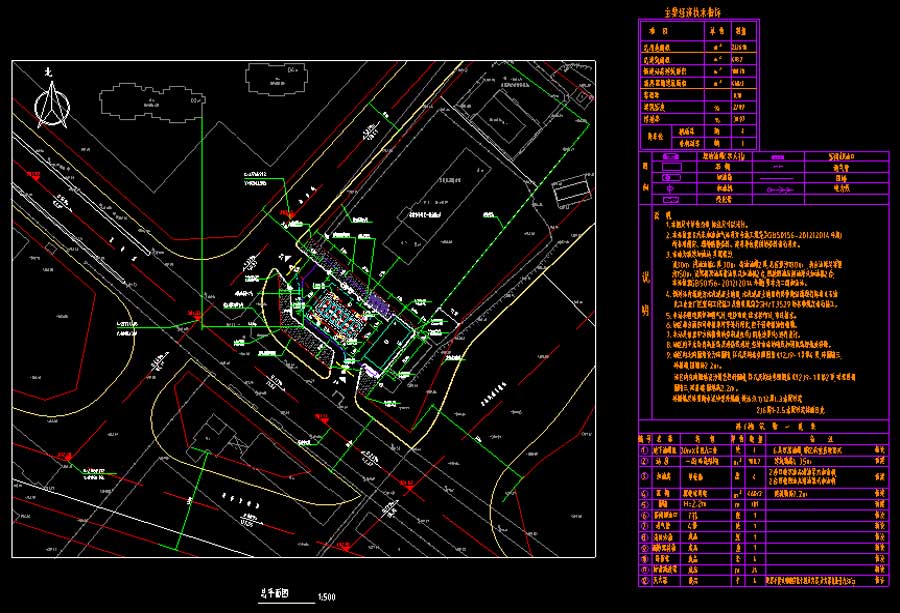

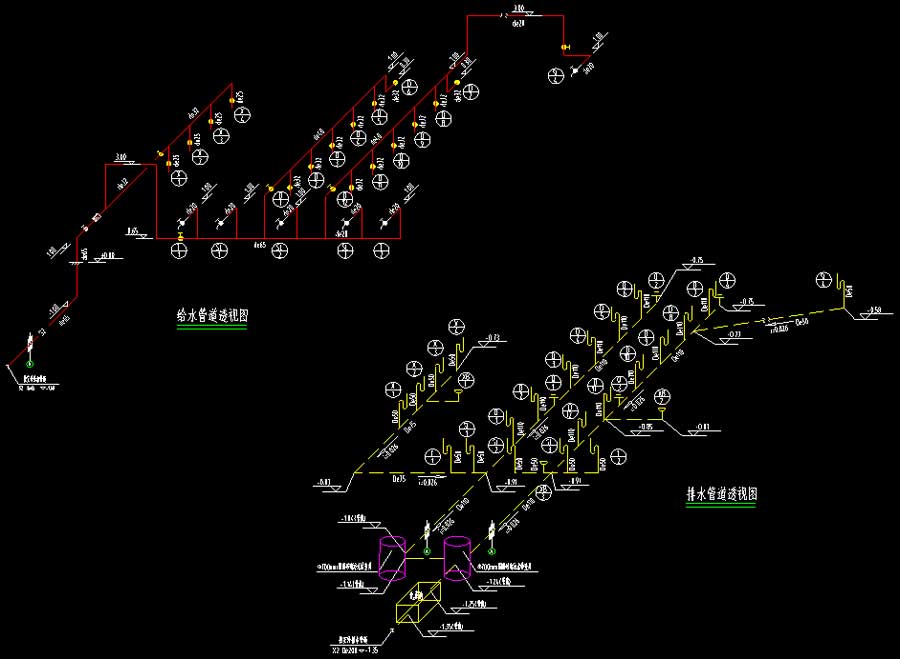

说明:某加油站站房及罩棚多专业施工图(含建筑热工计算书),抗震设防烈度为6度,主要结构形式为站房砌体结构,罩棚为钢结构网架。站房建筑高度为4.35米,地上层数1层,总建筑面积为188.7平方米;罩棚总建筑面积为230平方米(投影面积一半),顶部防水等级为Ⅱ级,网架结构形式采用正放四角锥螺栓球节点网架,网架平面尺寸为20*23m,网架投影面积为460平方米,网架厚度900毫米,网架支承形式为下弦柱点支承。图纸内容含:建筑说明,建筑节能设计专项说明,建筑防火设计专项说明,绿色建筑设计专项说明,总平面图,竖向设计图,平面图,立面图,剖面图,卫生间大样图,墙身大样图,建筑围护结构节能设计表,主要构件耐火性能和耐火极限表,工程做法表,门窗表;结构说明,网架设计说明,站房基础平面布置图,站房屋面板配筋图,站房圈梁布置图,钢柱详图,网架平立面布置图,网架上弦杆、下弦杆、腹杆安装图,网架材料统计表,网架螺栓球加工图,网架支座、支托加工图,屋面檩条布置图,屋面板布置图,剖面图,侧封龙骨布置图;水暖说明,室外灭火器平面布置图,室外给排水管道平面图,站房灭火器布置平面图,室外排水设施平面图,卫生间给排水管道平面图,给排水管道透视图。专业包括建筑、结构、给排水、采暖通风。

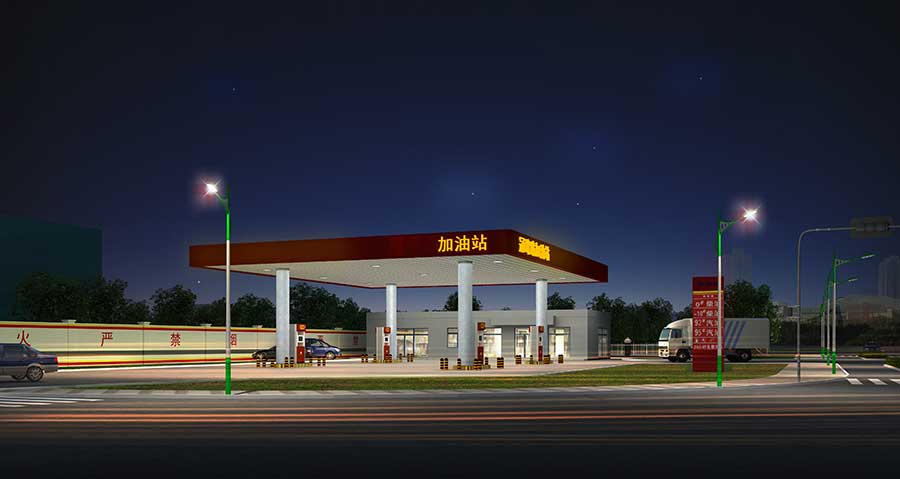

建筑面积:188.7㎡地上层数:1层建筑高度:4.35m地下层数:高度类别:低层图纸深度:施工项目地址:河北省设计时间:2017建筑风格:现代效果图:有
