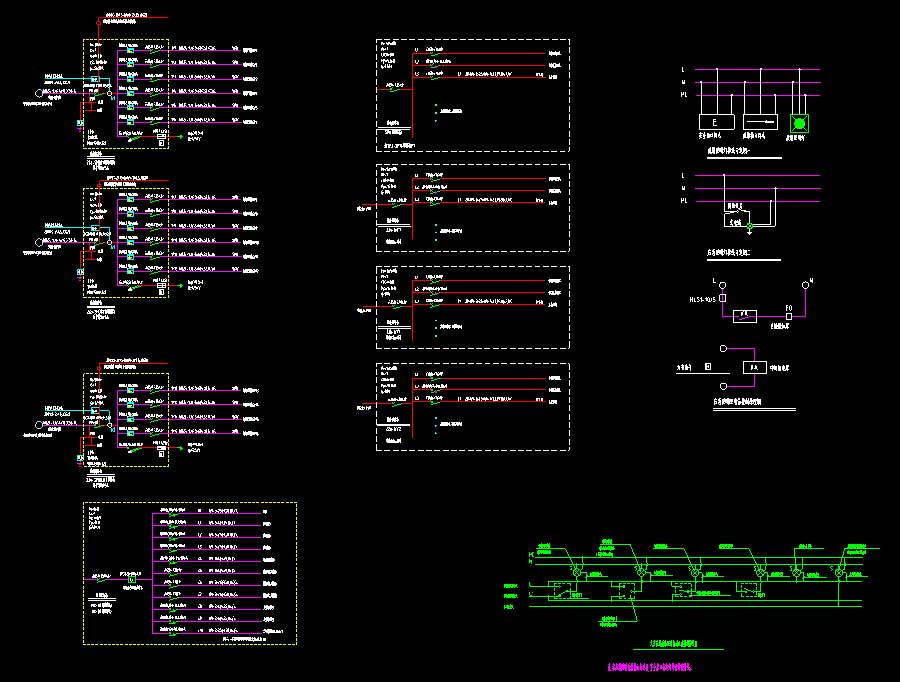

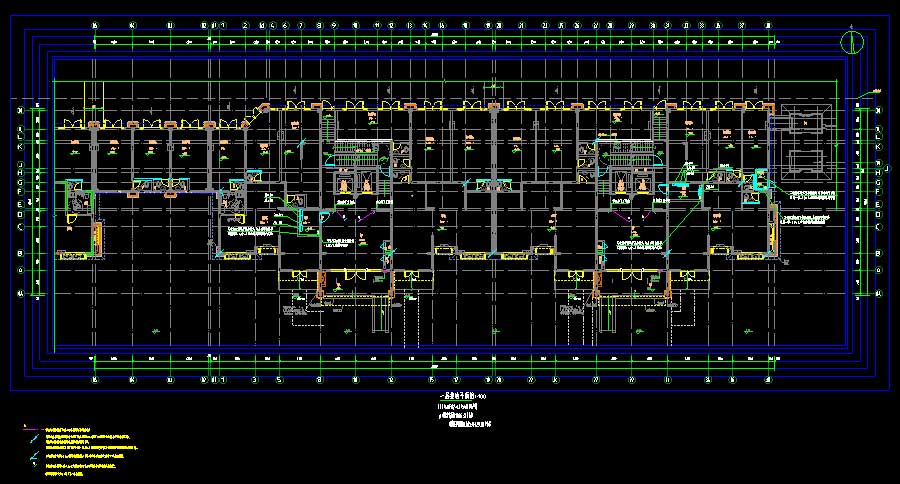

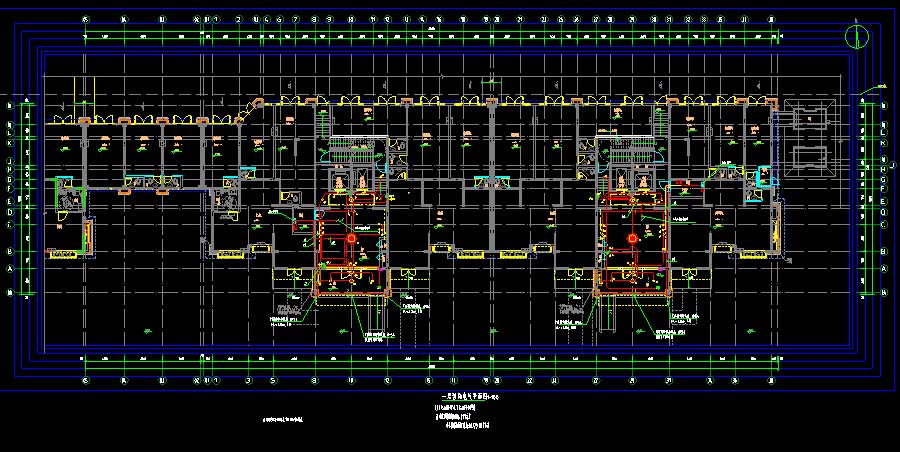

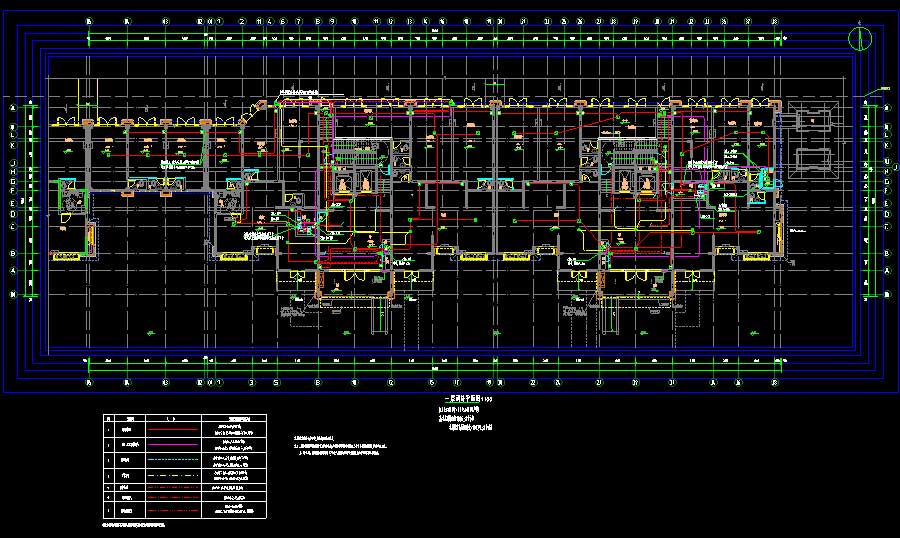

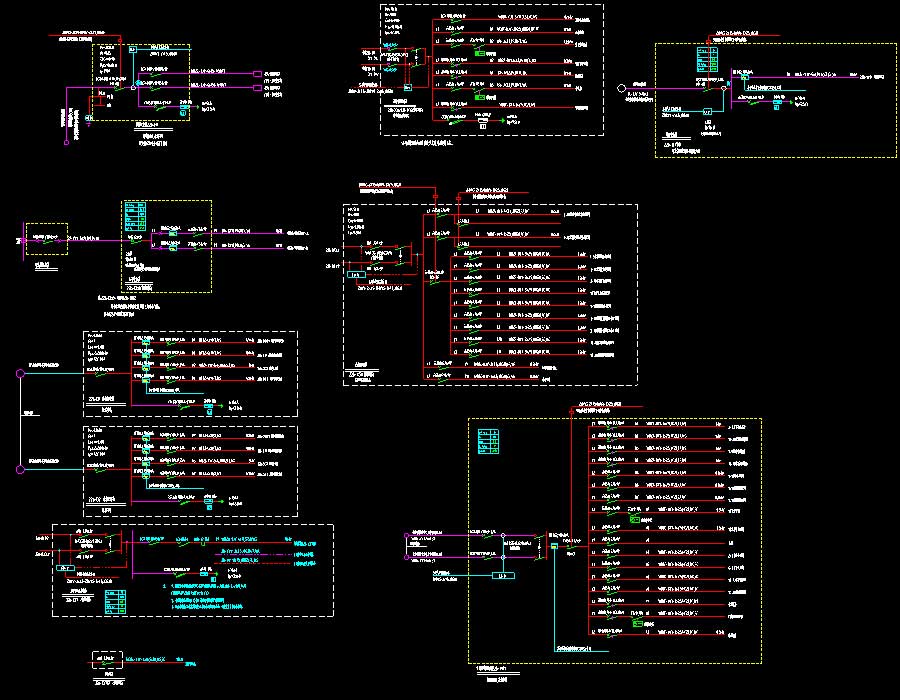

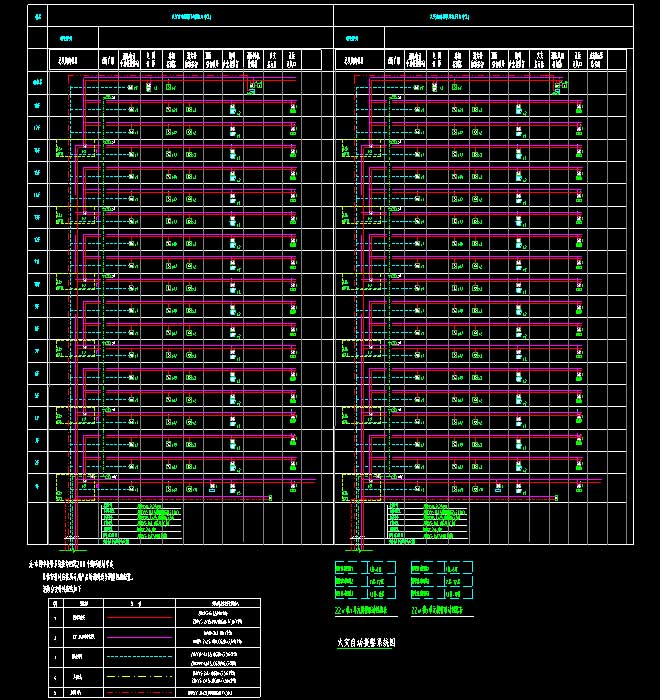

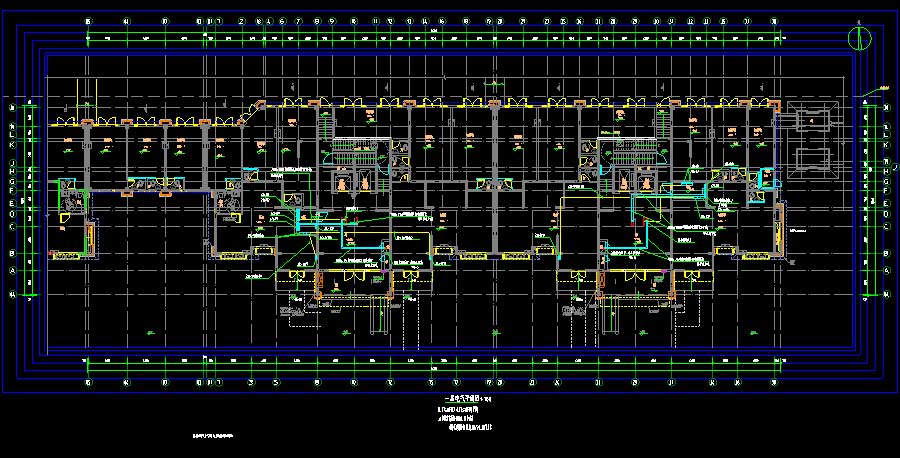

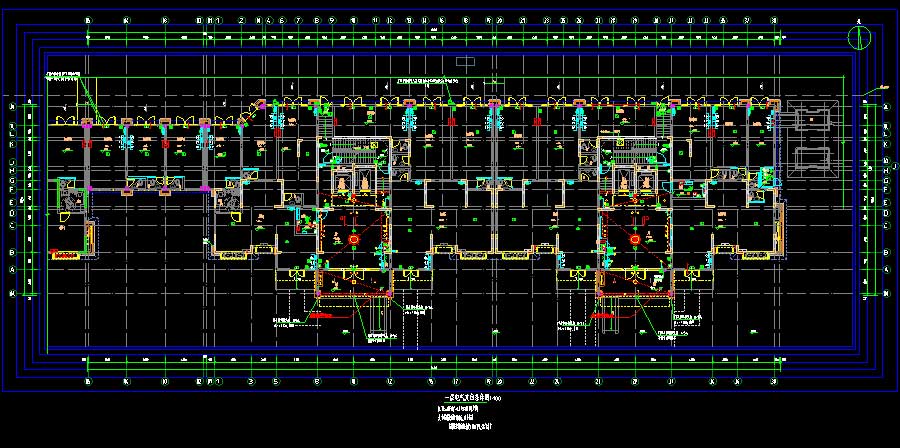

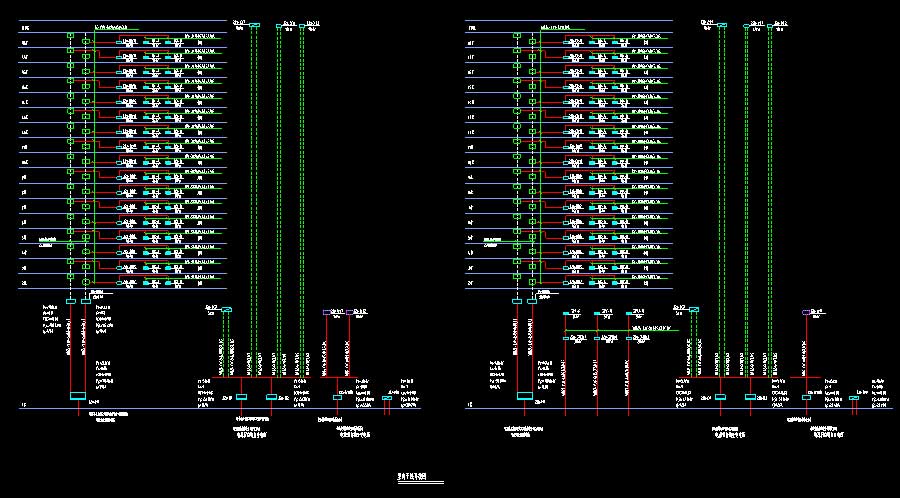

说明:某小区21-23#、26、28、33#住宅楼电气施工图,抗震设防烈度为6度,主要结构形式为框架剪力墙结构。其中,28、33#地上层数均为7层,建筑高度均为23.18米,28#建筑面积为6572.29平方米;26#地上层数为14层,建筑高度为44.7米,建筑面积为13637.55平方米;23#地上层数为16层,建筑高度为50.7米,建筑面积为15169.18平方米;21#地上层数为17层,建筑高度为53.7米,建筑面积为4681.74平方米;22地上层数为18层,建筑高度为56.7米,建筑面积为10731.51平方米。图纸内容含:电气说明,竖向干线系统图,强电井布置图,配电系统图,火灾报警系统图,消防设备电源监控系统图,电气火灾监控系统图,电气平面图,照明平面图,接地平面图,屋顶层防雷平面图,消防平面图,消防报警平面图,装饰电气平面图,装饰照明平面图,插座平面图,电气定位条件图,空调平面图,动力平面图,消防联动平面图等等。
建筑面积:4681.74,10731.51,15169.18,13637.55,6572.29㎡地上层数:17,18,16,14,7层建筑高度:53.7,56.7,50.7,44.7,23.18m地下层数:高度类别:高层图纸深度:施工项目地址:浙江省设计时间:2017
