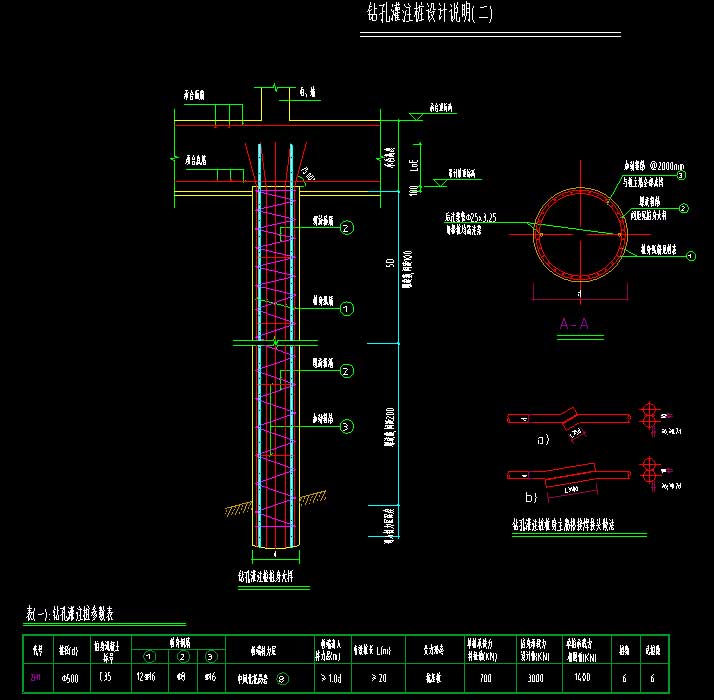

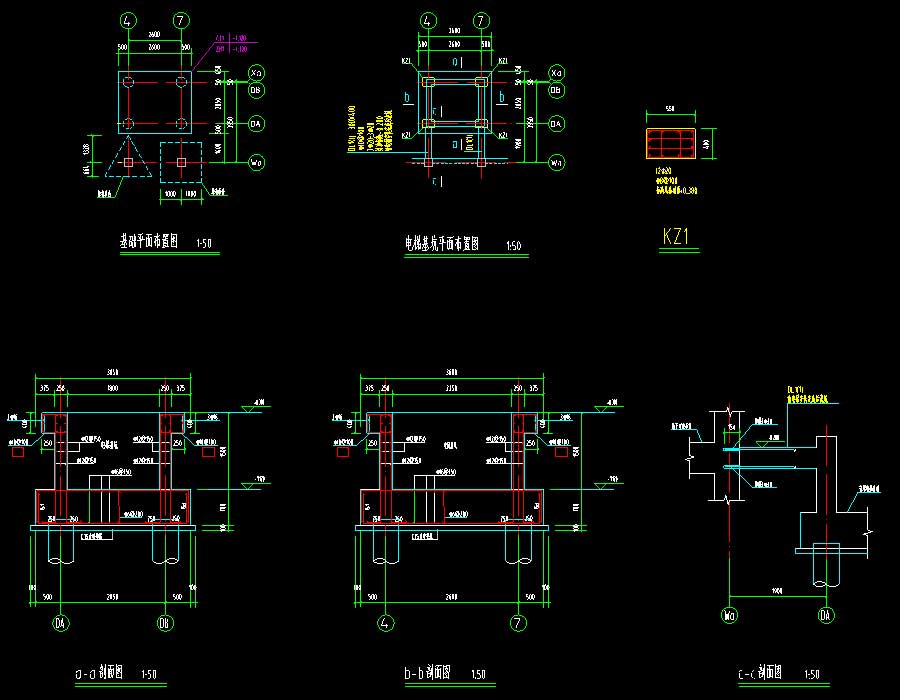

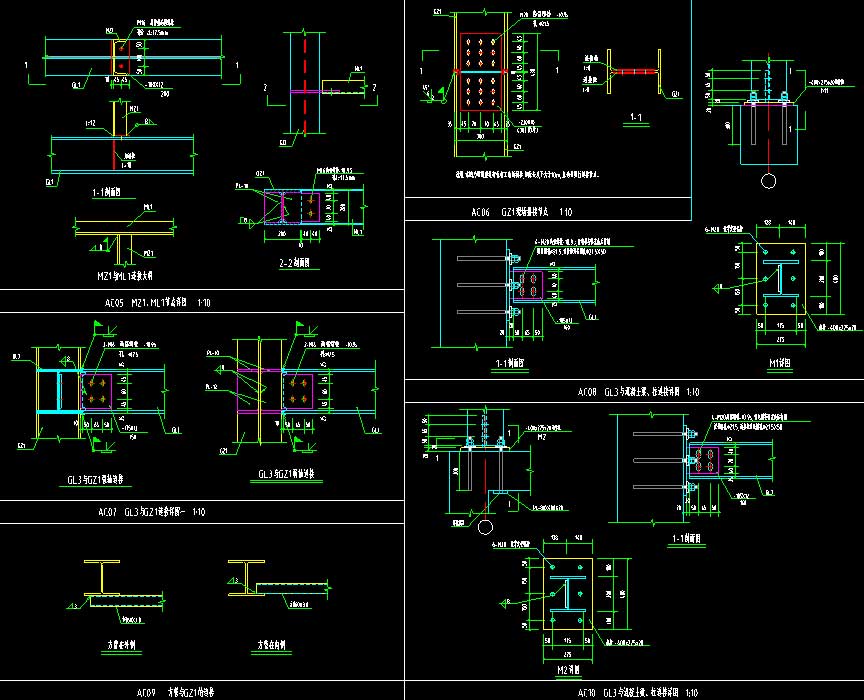

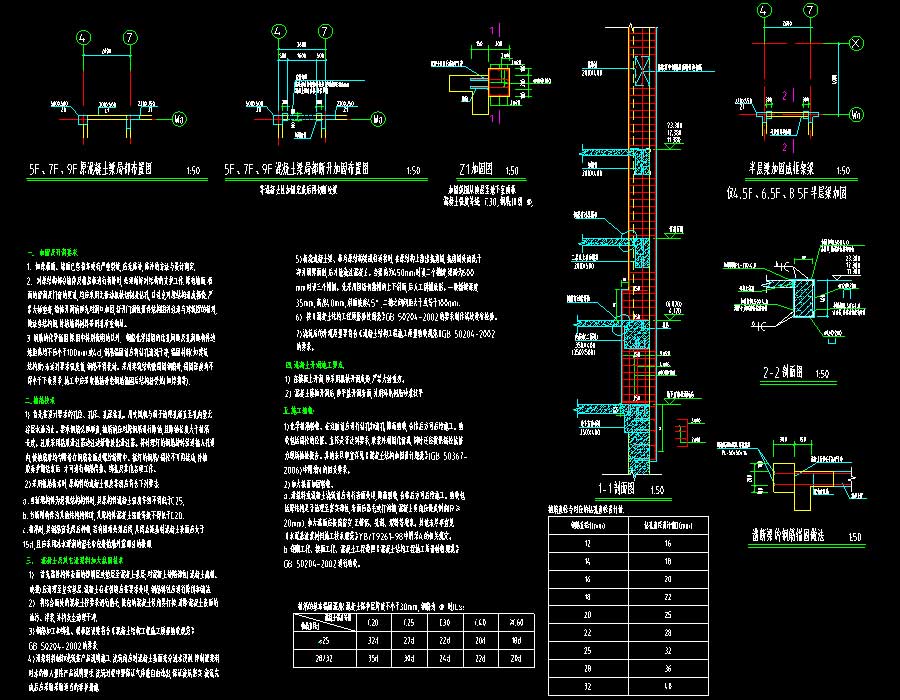

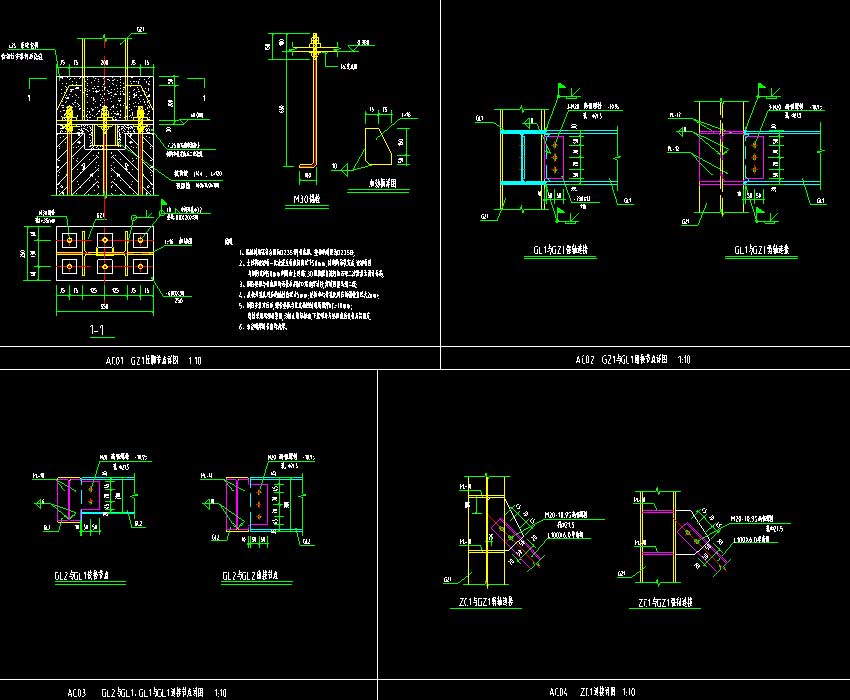

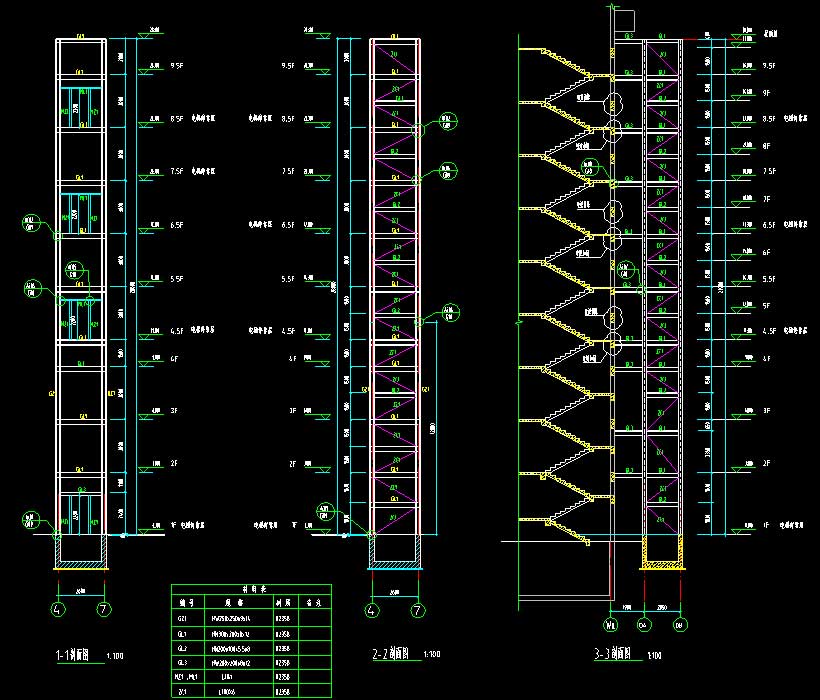

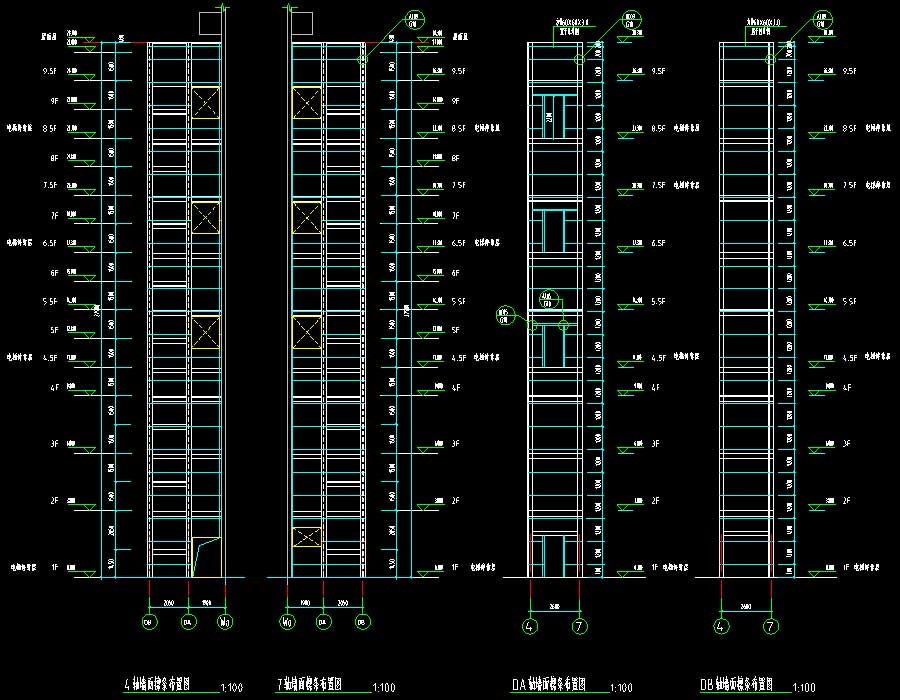

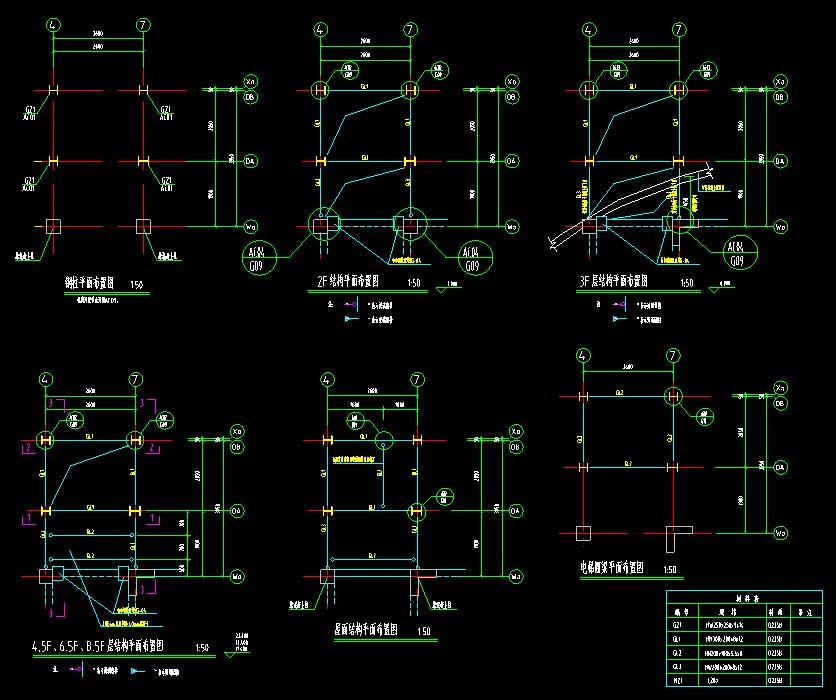

说明:某加装电梯钢结构施工图,本工程建筑抗震设防类别为丙类,抗震设防烈度为7度,设计基本加速度为0.15g,主要结构形式为钢结构,加装电梯桩基采用钻孔灌注桩。图纸内容含:钢结构设计总说明,钻孔灌注桩设计说明,基础平面布置图,原砼梁柱加固节点图,电梯钢柱平面布置图,电梯结构平面布置图,剖面图,墙面檩条布置图,节点详图。
结构类型:钢结构基础类型:桩基抗震烈度:7度抗震风压:0.8kN/㎡雪压:建筑面积:建筑高度:28.38m地上层数:地下层数:高度类别:图纸深度:施工项目地址:福建省设计时间:2013
