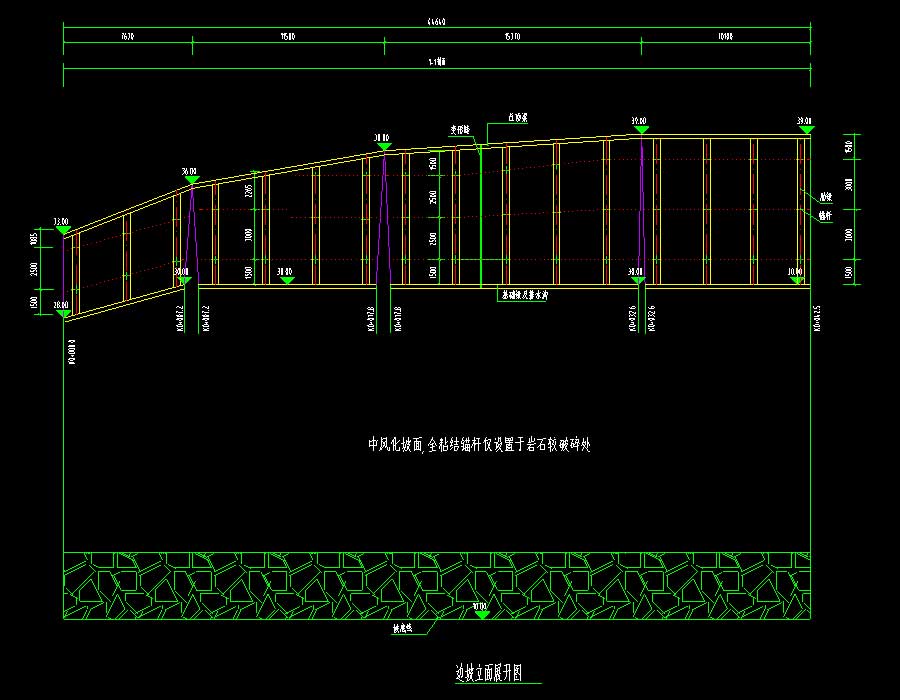

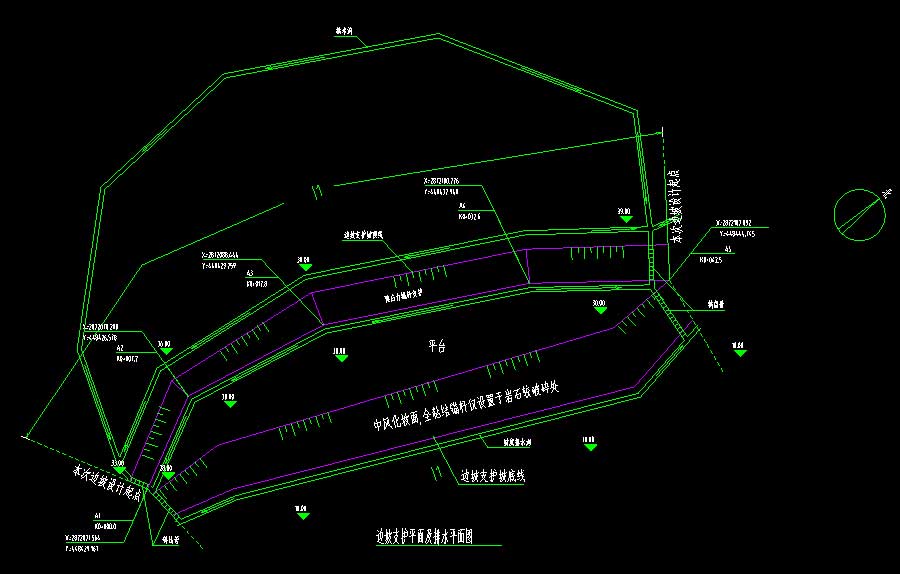

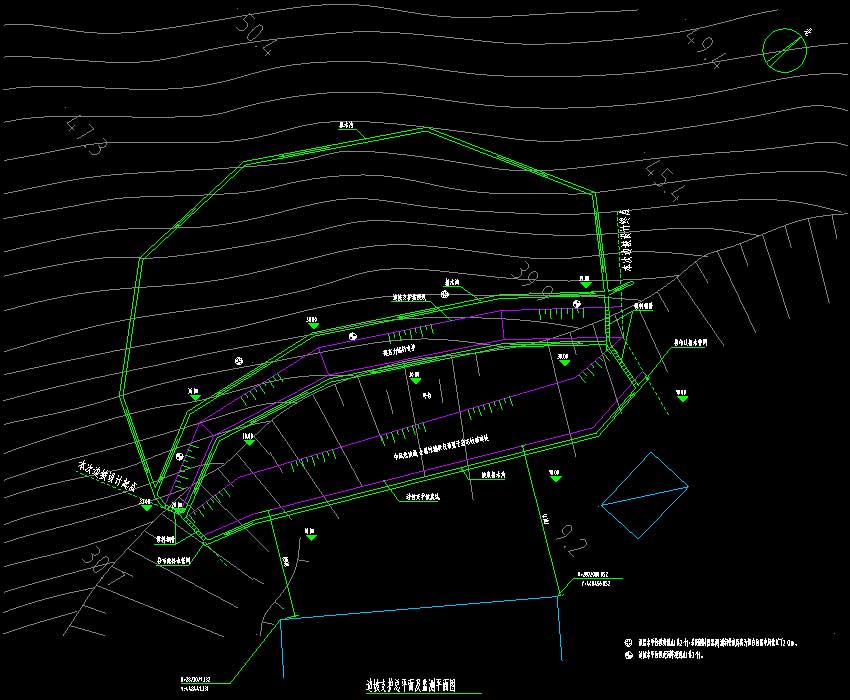

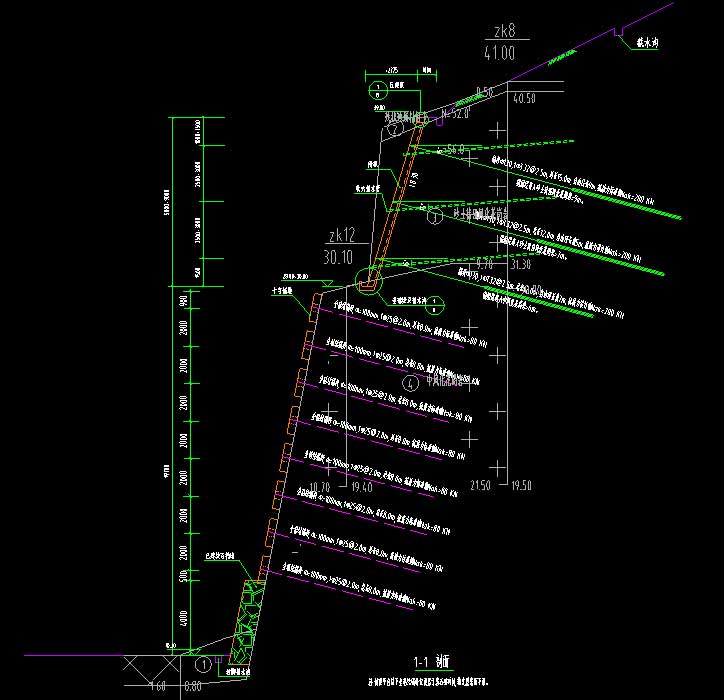

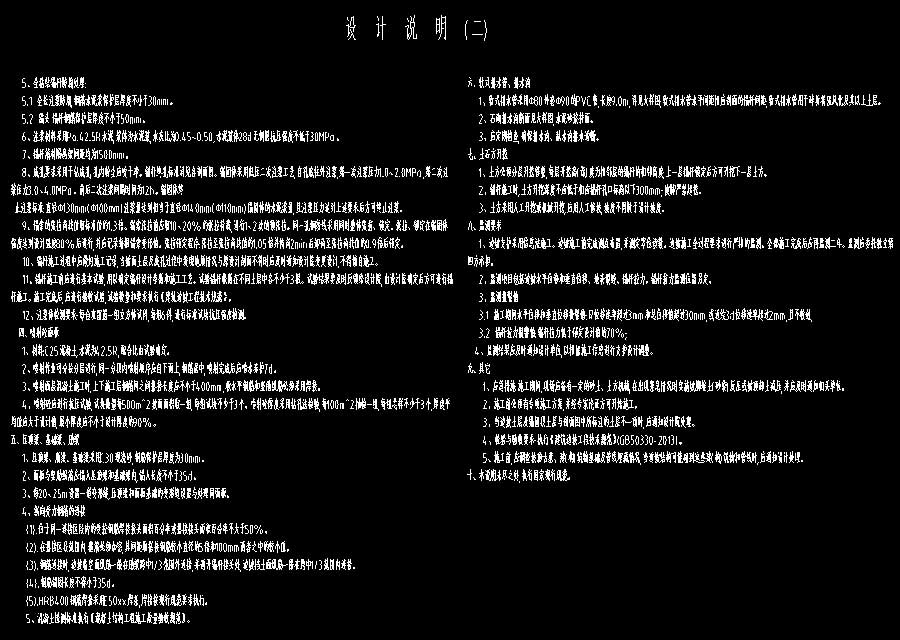

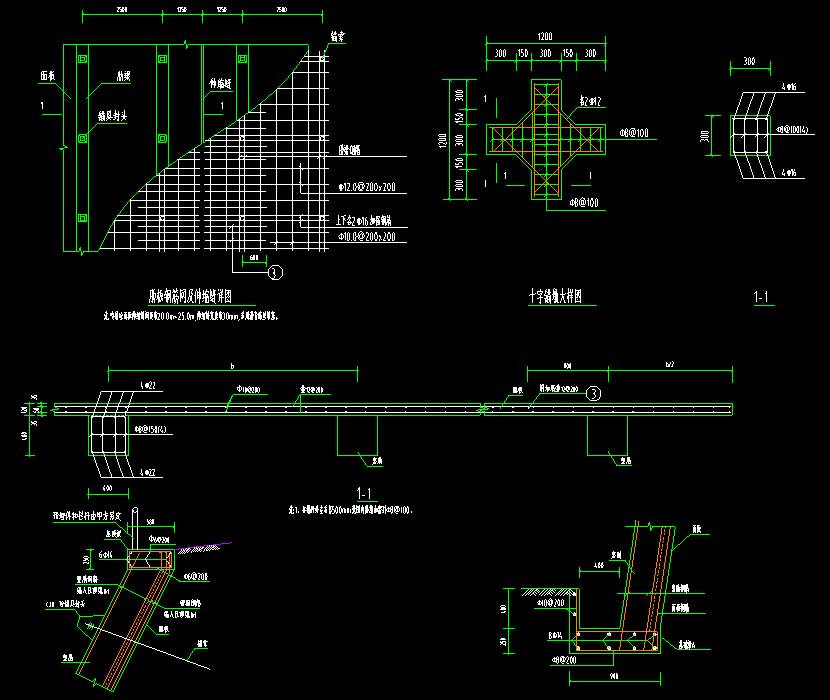

说明:某工程边坡支护施工图,本边坡支护长度约45米;支护结构设计使用年限为50年。边坡支护结构分两段:边坡高程为从10米(坡底)至28~30米为岩质边坡,部分较破碎中风化坡面采用全粘结锚杆加十室锚墩支护;28~30米至33~39米(坡顶)为土质边坡,采用锚杆肋板式支护。排水措施:边坡顶底设置截水沟及排水沟,坡体采用软式排水管排水。基边坡顶部设计附加荷载:无,严禁堆载。边坡地质情况自上而下分别为:素填土(厚0.5~1.6米)、残积砂质粘性土(厚0.5~1.4米)、砂土状强风化花岗岩(厚1.0~9.2米)、中风化花岗岩。图纸内容含:设计说明,边坡支护总平面及监测平面图,边坡支护平面及排水平面图,边坡立面展开图,剖面图,锚杆及排水详图,肋板、压顶梁及基础梁详图。
结构类型:基础类型:抗震烈度:风压:雪压:建筑面积:建筑高度:地上层数:地下层数:高度类别:图纸深度:施工项目地址:福建省设计时间:2016
