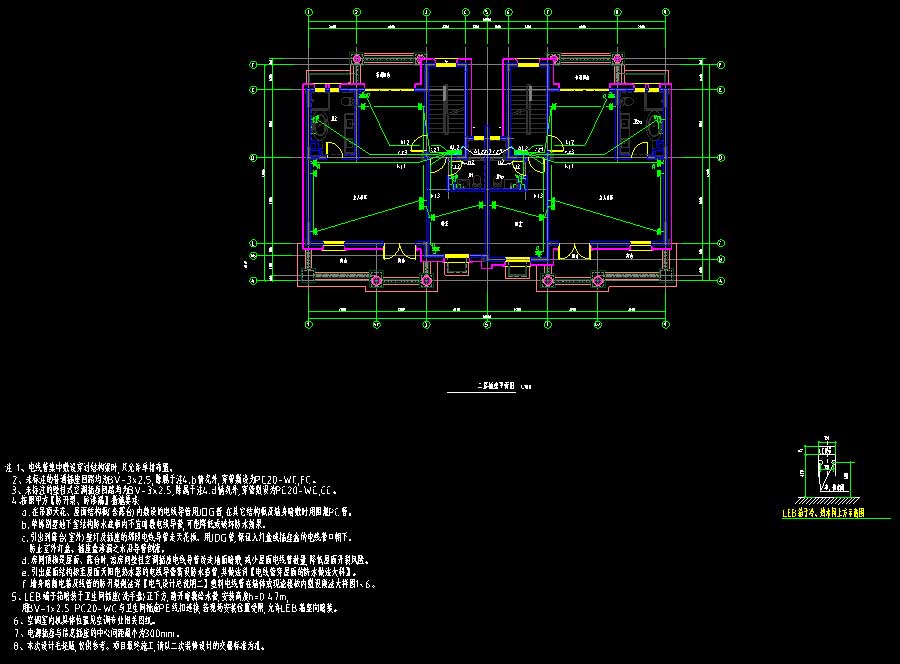

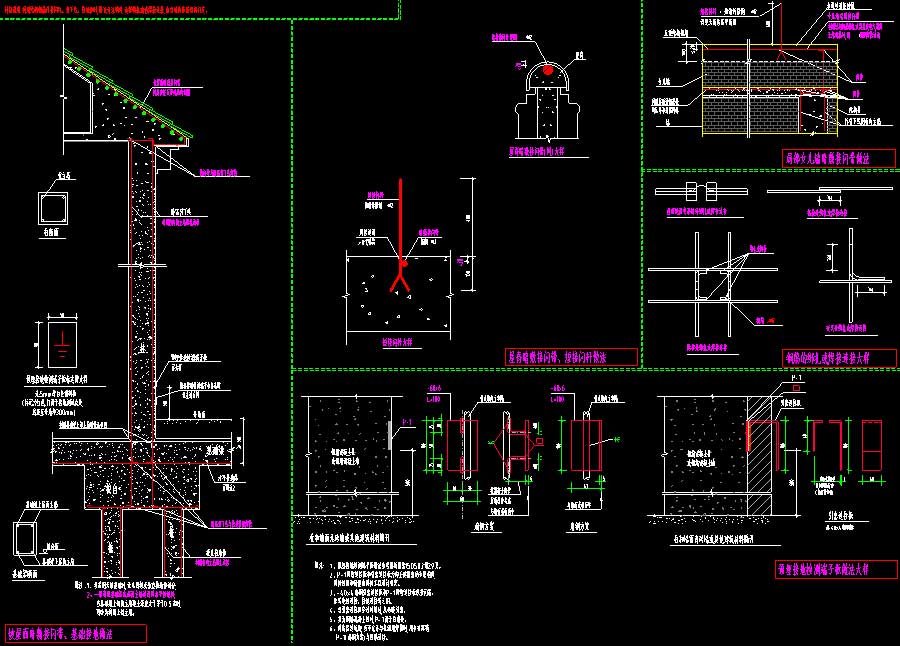

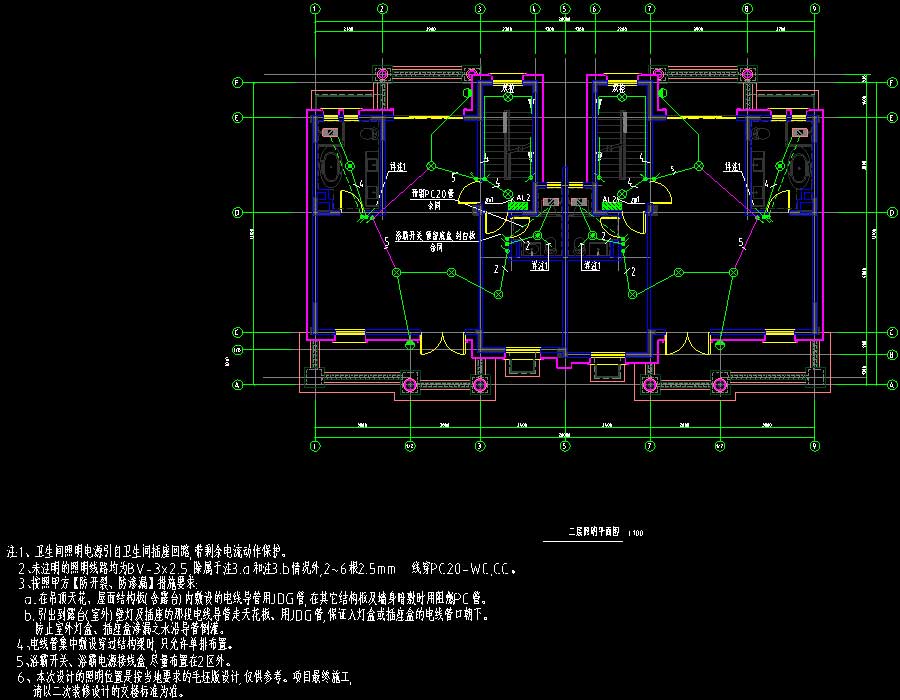

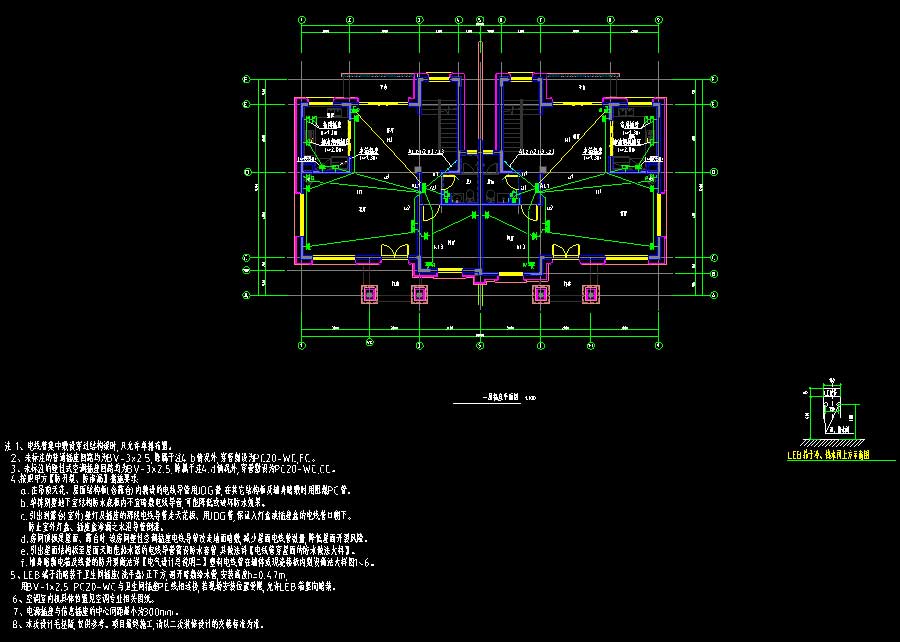

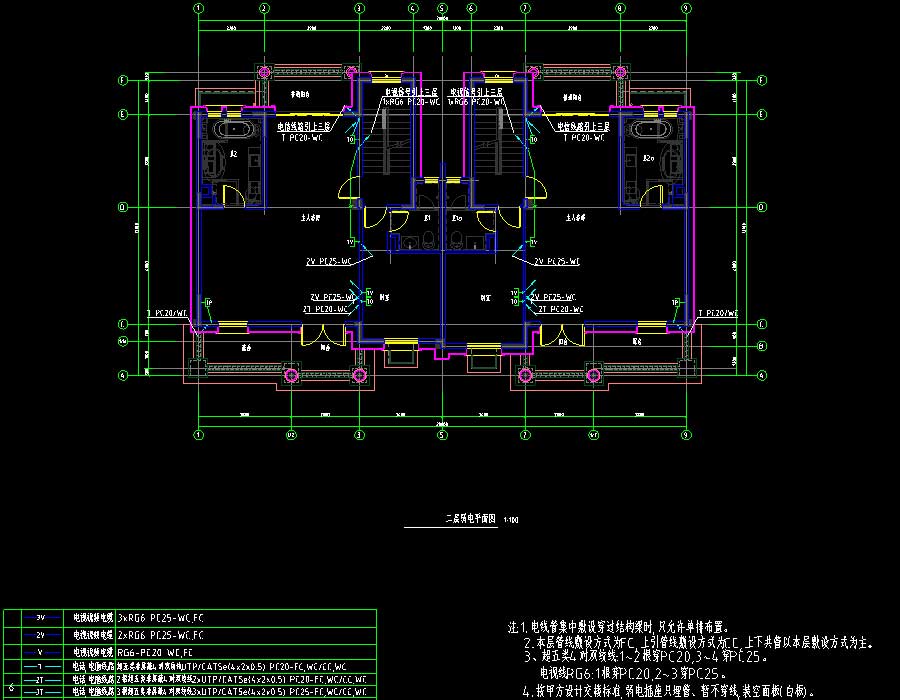

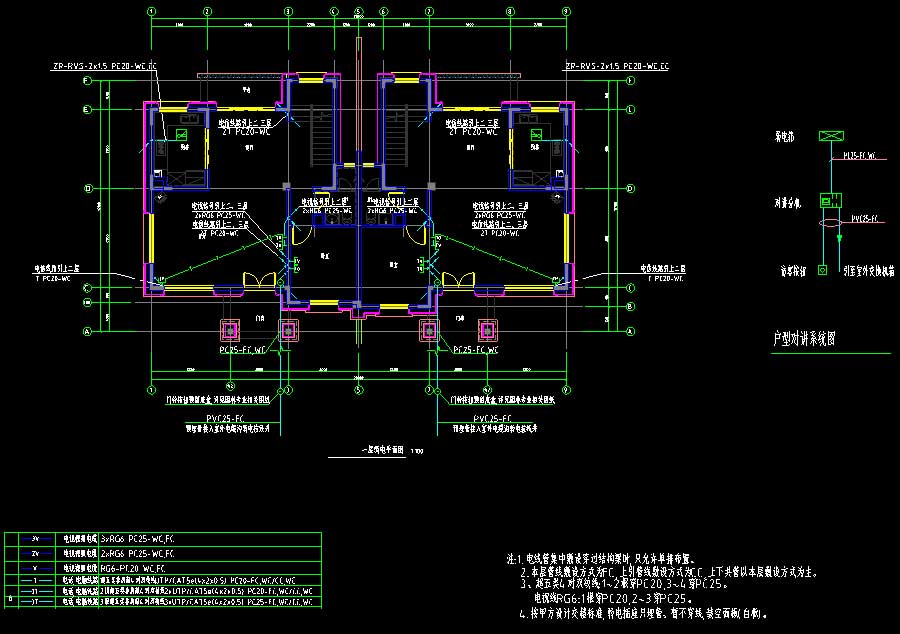

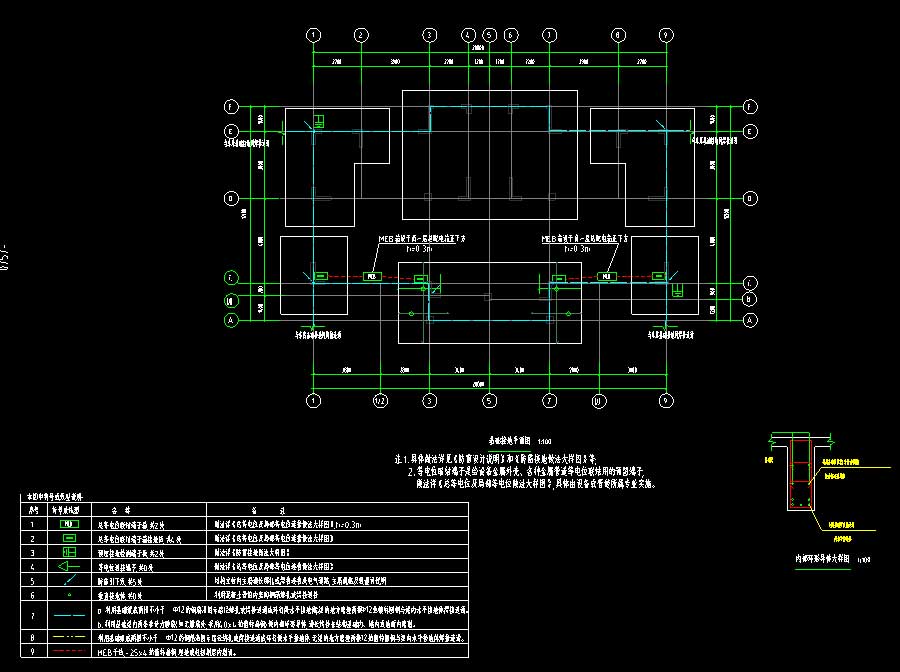

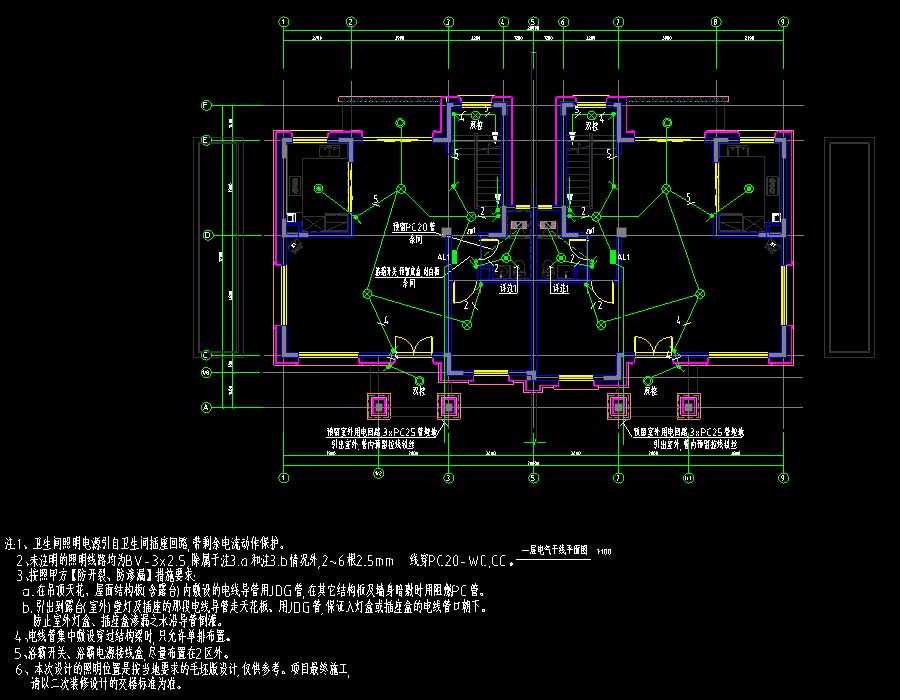

说明:某低层别墅电气施工图,抗震设防烈度为6度,主要结构形式为框架结构,建筑高度为10.65米,地上层数3层,地下层数为1层,地上建筑面积为523.07平方米。图纸内容含:电气说明,防雷设计说明,节能专篇,灯具安装、线缆敷设国标符号及穿管槽标准,塑料电线导管在墙体或现浇楼板内敷设做法大样图,配电箱系统图,弱电系统图,插座平面图,屋顶太阳能设备配电平面图,照明平面图,弱电平面图,基础接地平面图,屋顶防雷平面图,防雷接地做法大样图,总等电位及局部等电位连接做法大样图。
建筑面积:523.07㎡地上层数:3层建筑高度:10.65m地下层数:1层高度类别:低层图纸深度:施工项目地址:山西省设计时间:2017
